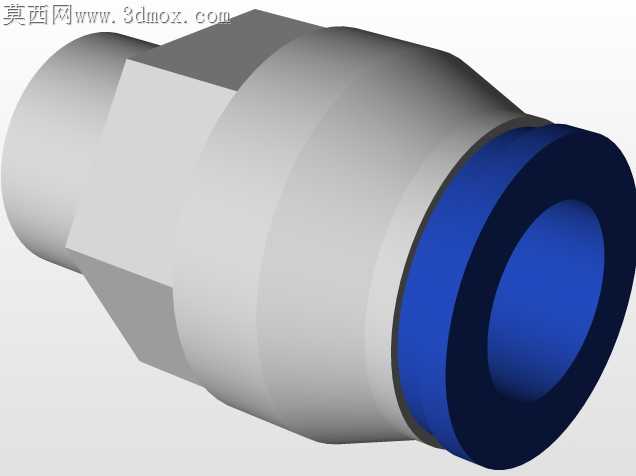

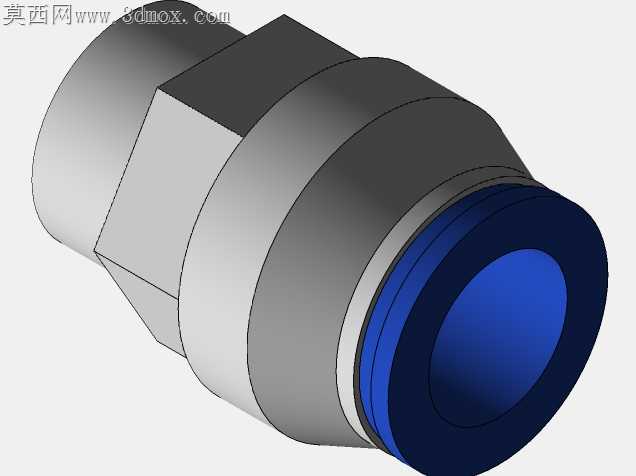

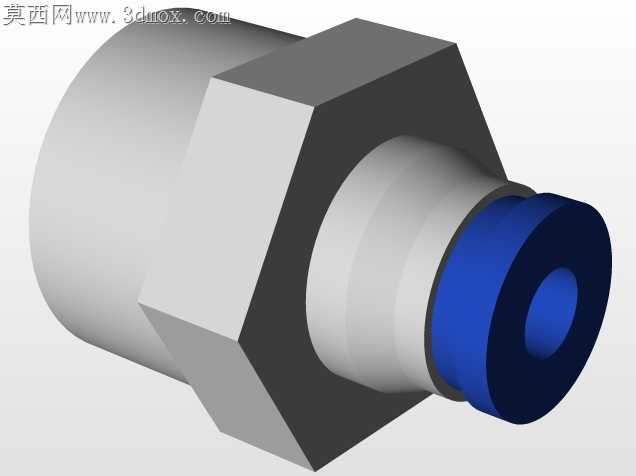

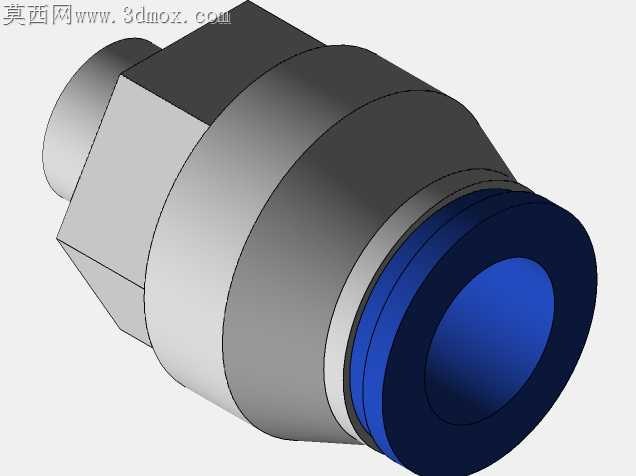

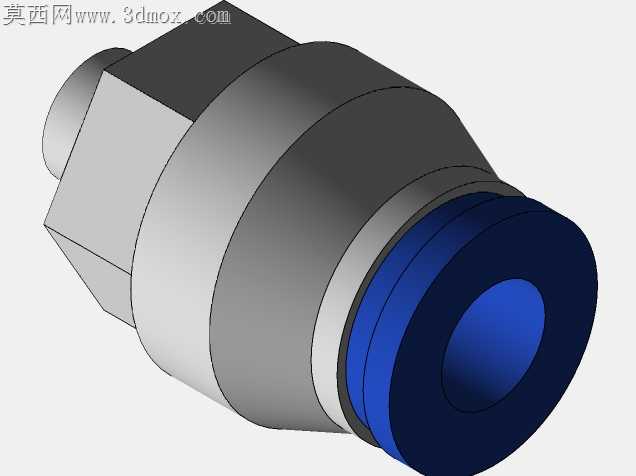

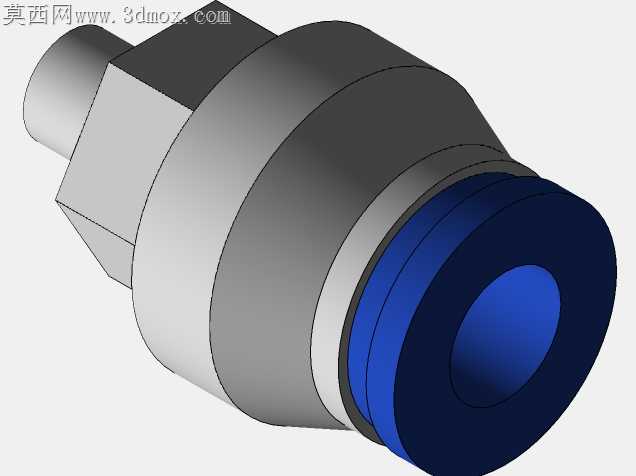

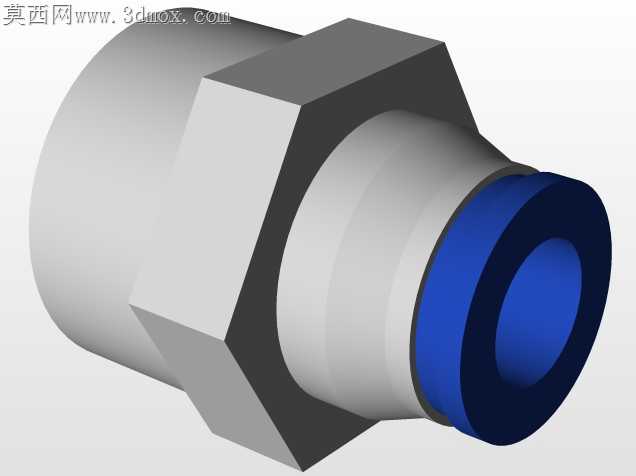

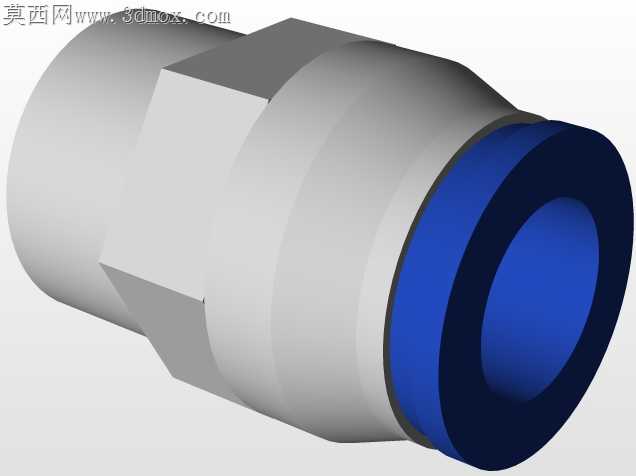

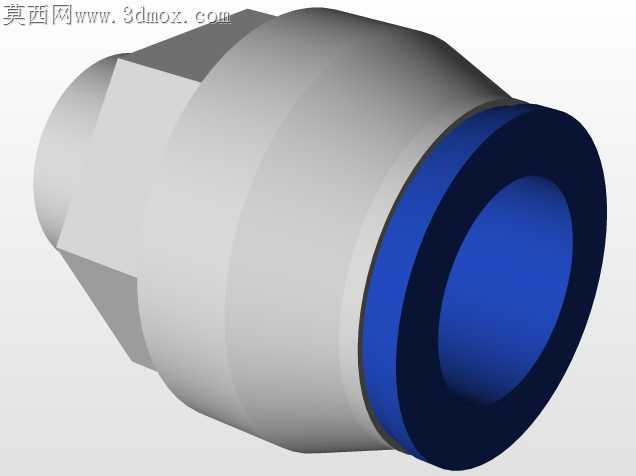

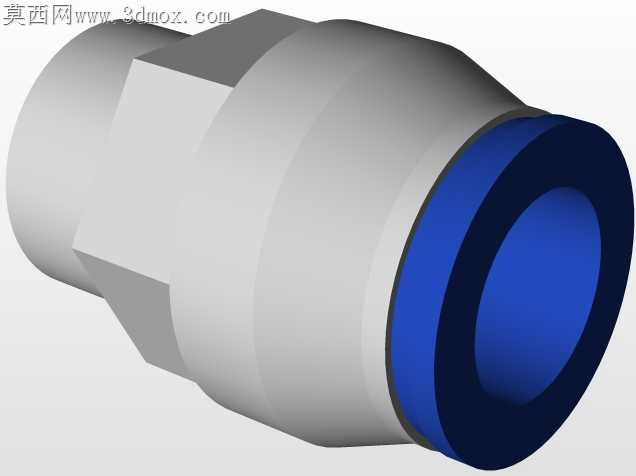

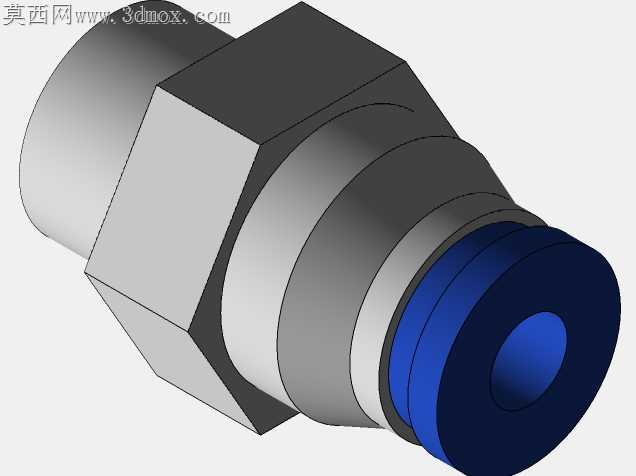

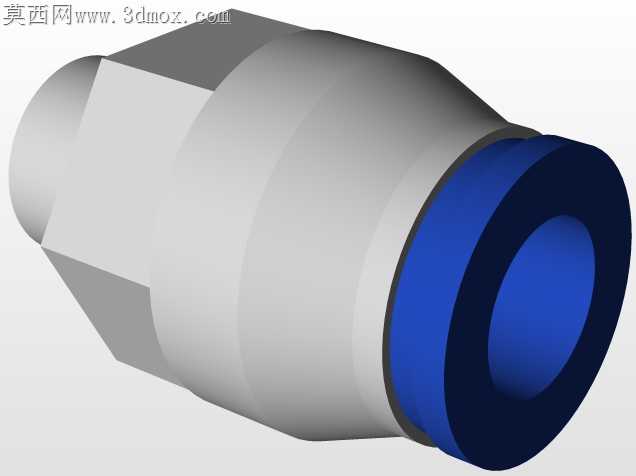

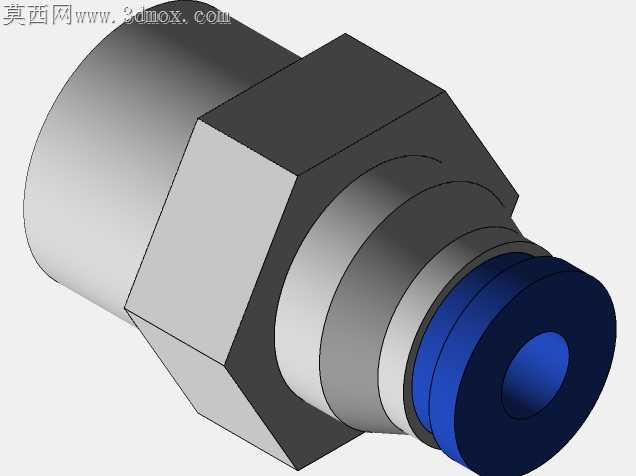

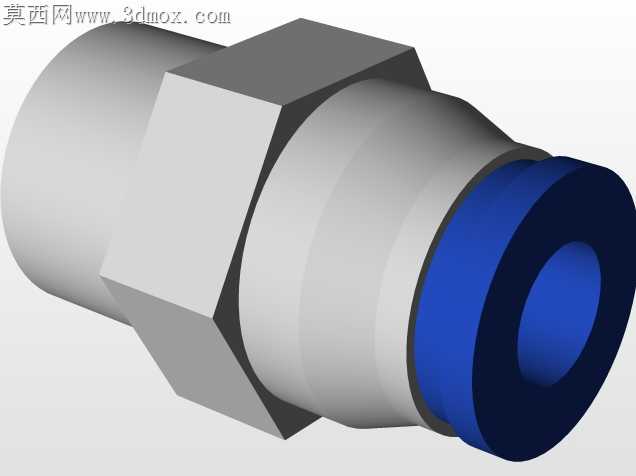

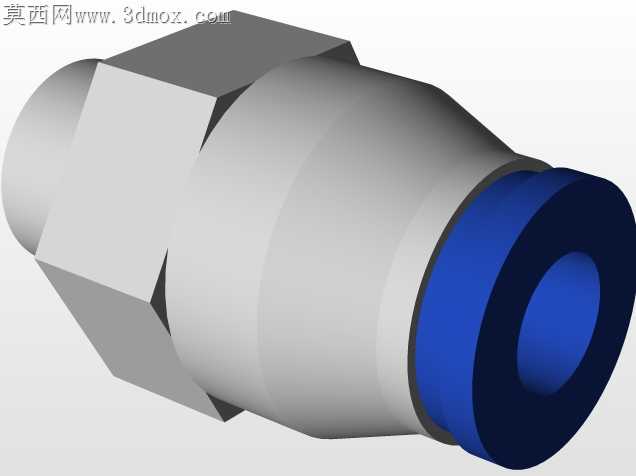

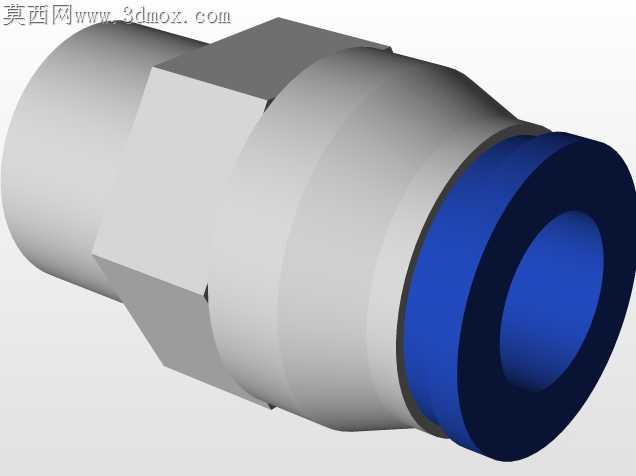

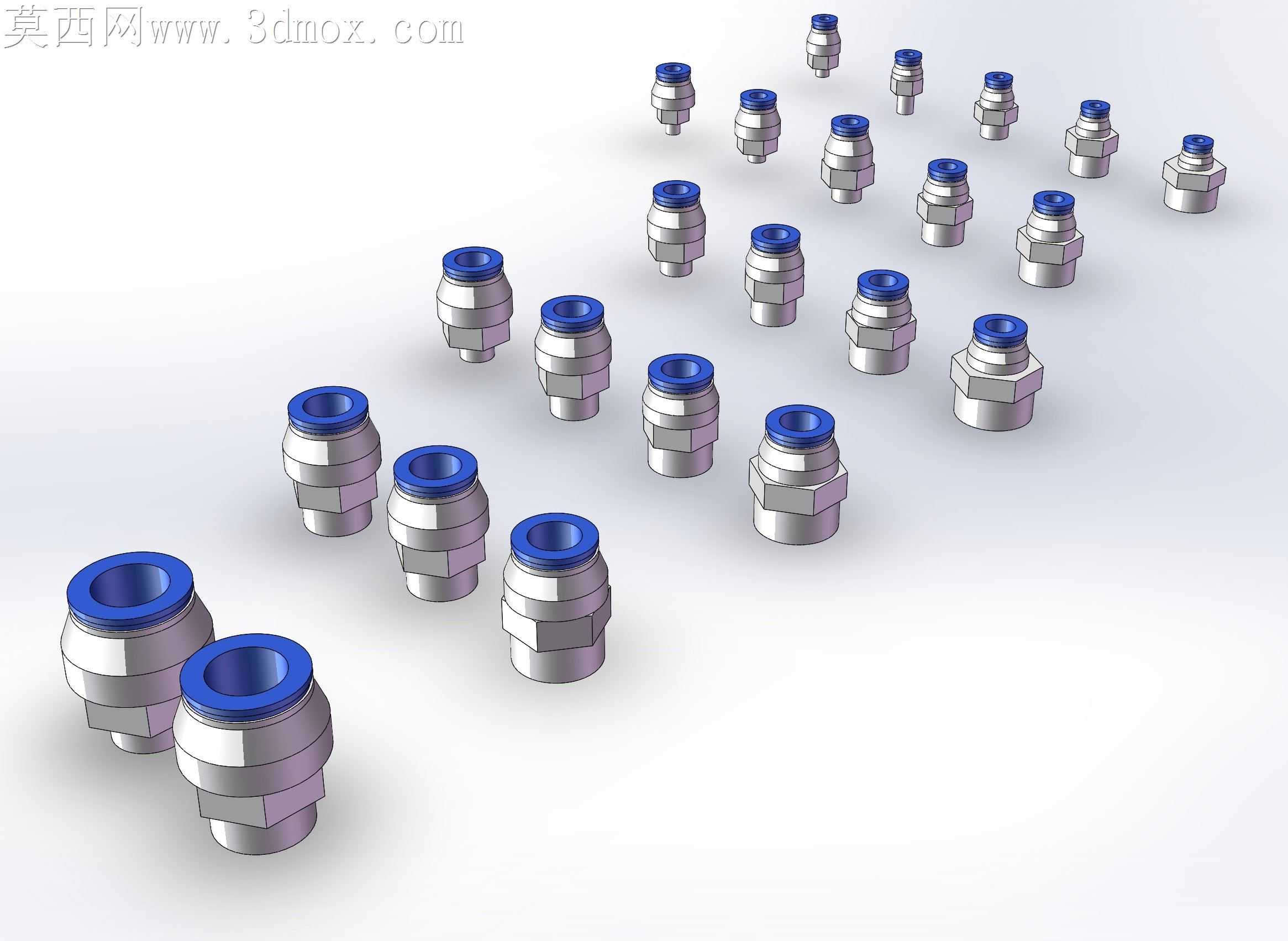

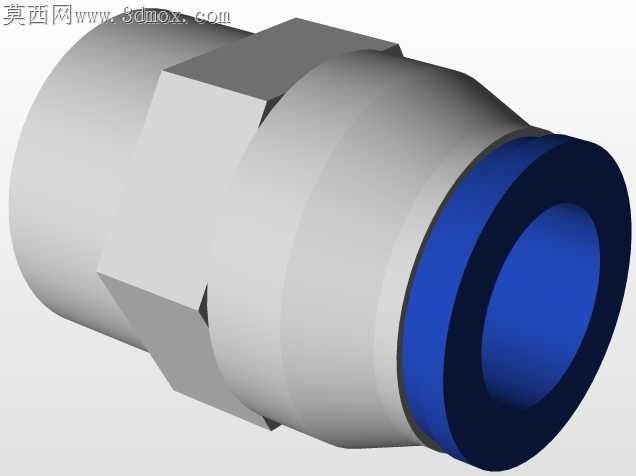

多规格气动快插直通接头组件

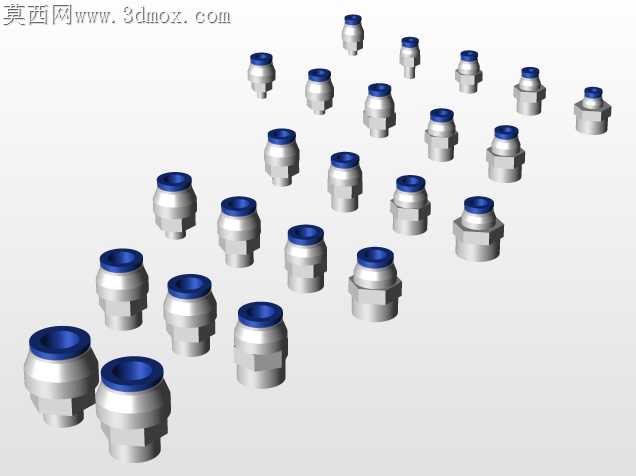

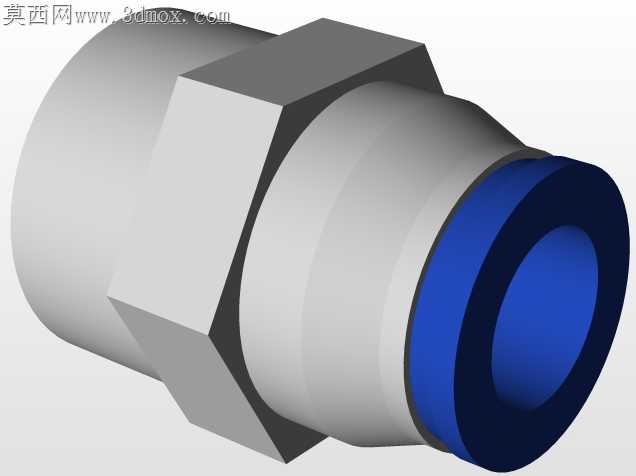

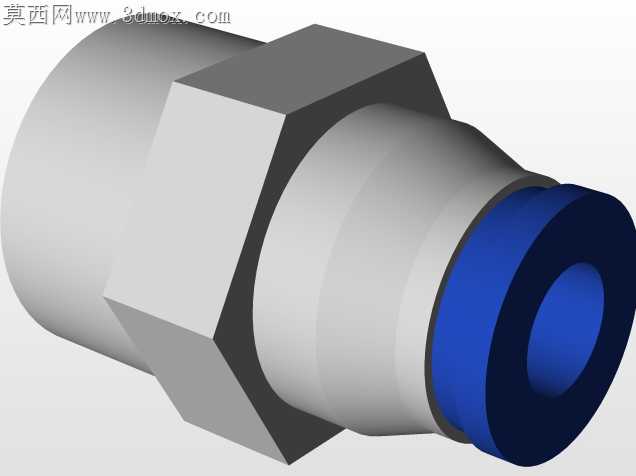

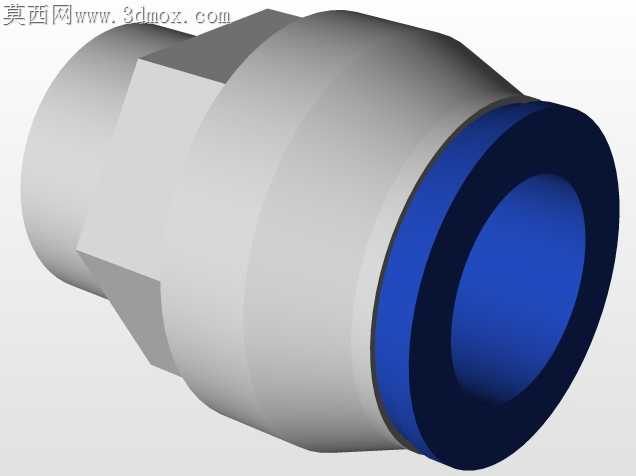

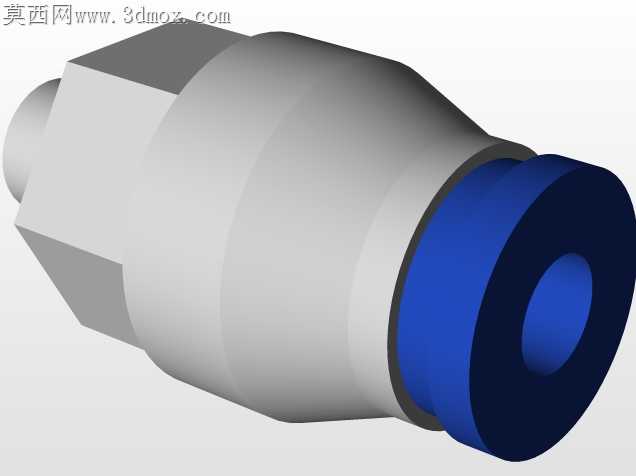

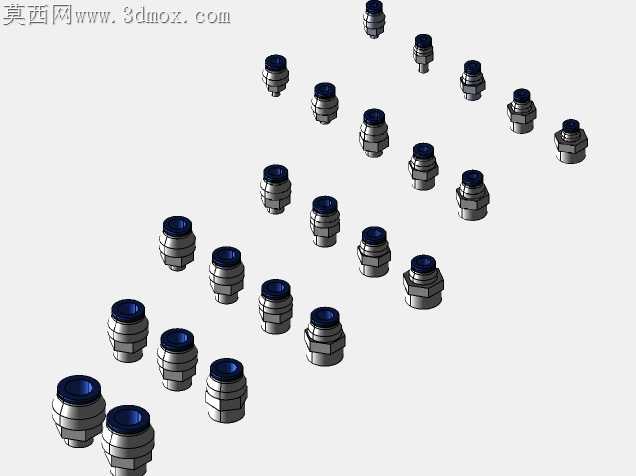

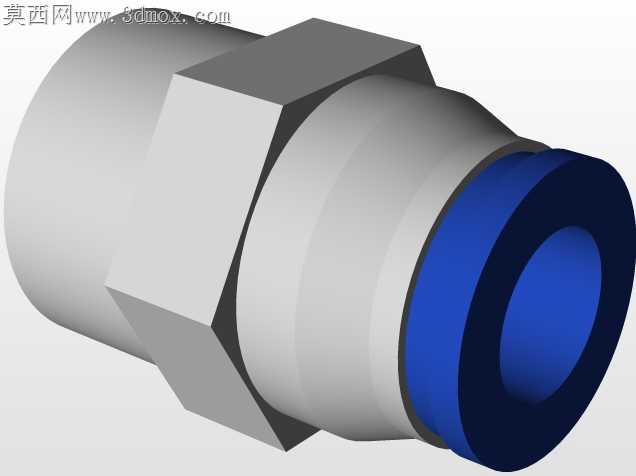

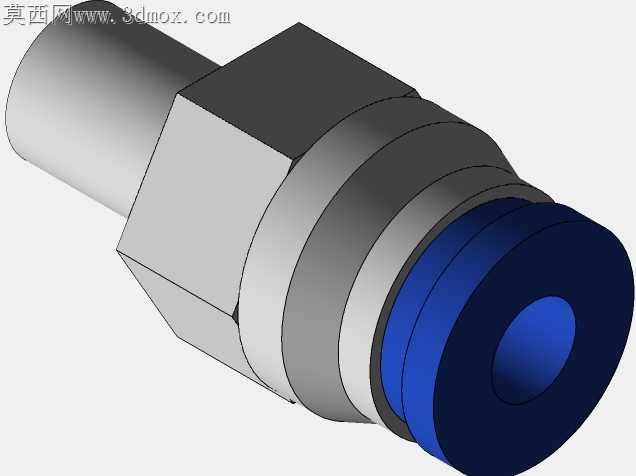

气动管路现场装配时，最常出现的隐患是接头与气管插接后密封失效、插拔卡滞，或是不同管径适配时接头选型混乱导致的管路排布杂乱，这套快插接头的结构设计完全围绕现场装配的公差适配逻辑打磨。金属本体的外六角棱边做了0.2mm的倒角过渡，既避免装配时扳手磕碰划伤锌合金镀层，也能让套筒扳手在狭窄管路间隙里顺利卡入，不会因为棱边过于尖锐刮破相邻气管的PU外壁。蓝色锁紧帽的内圈卡簧槽深度控制在0.8mm，卡簧张开量预留了0.3mm的冗余，气管插入时不需要过大的按压力就能顶开卡簧滑入密封位，拔管时只需轻压锁紧帽就能让卡簧完全收拢，不会出现卡簧偏斜卡死气管、拔管时扯裂气管端部的问题。不同规格的接头在金属本体的六角面做了极浅的激光刻线槽，不用翻选型手册，指尖触摸就能分辨1/4G、3/8G、1/2G等不同螺纹规格，现场抢修时能大幅缩短找件时间。接头尾部的密封锥面做了15°的斜角过渡，和PU气管内壁接触时不会切伤气管内表层，长期带压工作时也不会因为应力集中出现气管鼓包渗漏的情况。螺纹端的密封胶圈槽深度做了0.1mm的公差收紧，常规丁腈胶圈压入后不会因为槽深过浅在拧入螺纹时被挤切，也不会因为槽深过深导致胶圈压缩量不足出现螺纹处漏气。整套接头覆盖了从6mm到16mm的常用气管管径，对应不同的英制螺纹接口，不管是小型气动电磁阀的汇流板连接，还是大管径主气路的分支转接，都能找到适配的规格，不需要额外采购转接头增加管路泄漏点。锁紧帽选用的蓝色POM材质和金属本体的配合间隙控制在0.05mm，既不会因为间隙过大出现锁紧帽晃动歪斜，也不会因为间隙过小在低温车间环境下出现热胀冷缩导致的锁紧帽按不动的问题。金属本体的外表面做了哑光镀锌处理，不会像亮面镀层那样在车间强光下产生反光晃眼，装配时视线更容易对准螺纹孔位，也能在潮湿的气动车间环境下延缓镀层锈蚀速度。每款接头的内部通气孔做了等径过渡设计，不会出现通径突然缩小导致的气路压损过大，带动气缸动作时不会因为供气不足出现动作迟缓的情况。
