气动管路用90度直角快插流量控制阀组

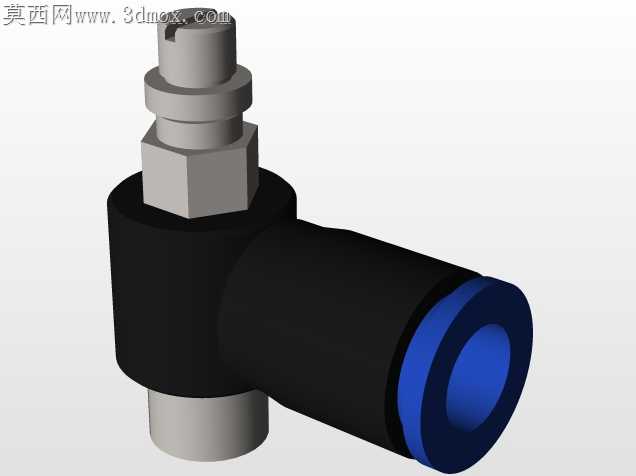

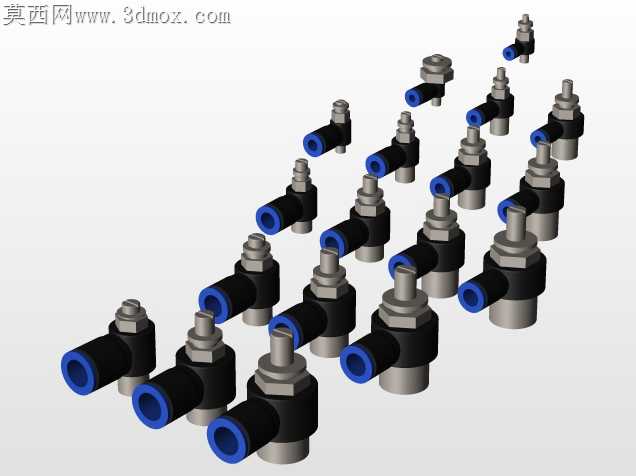

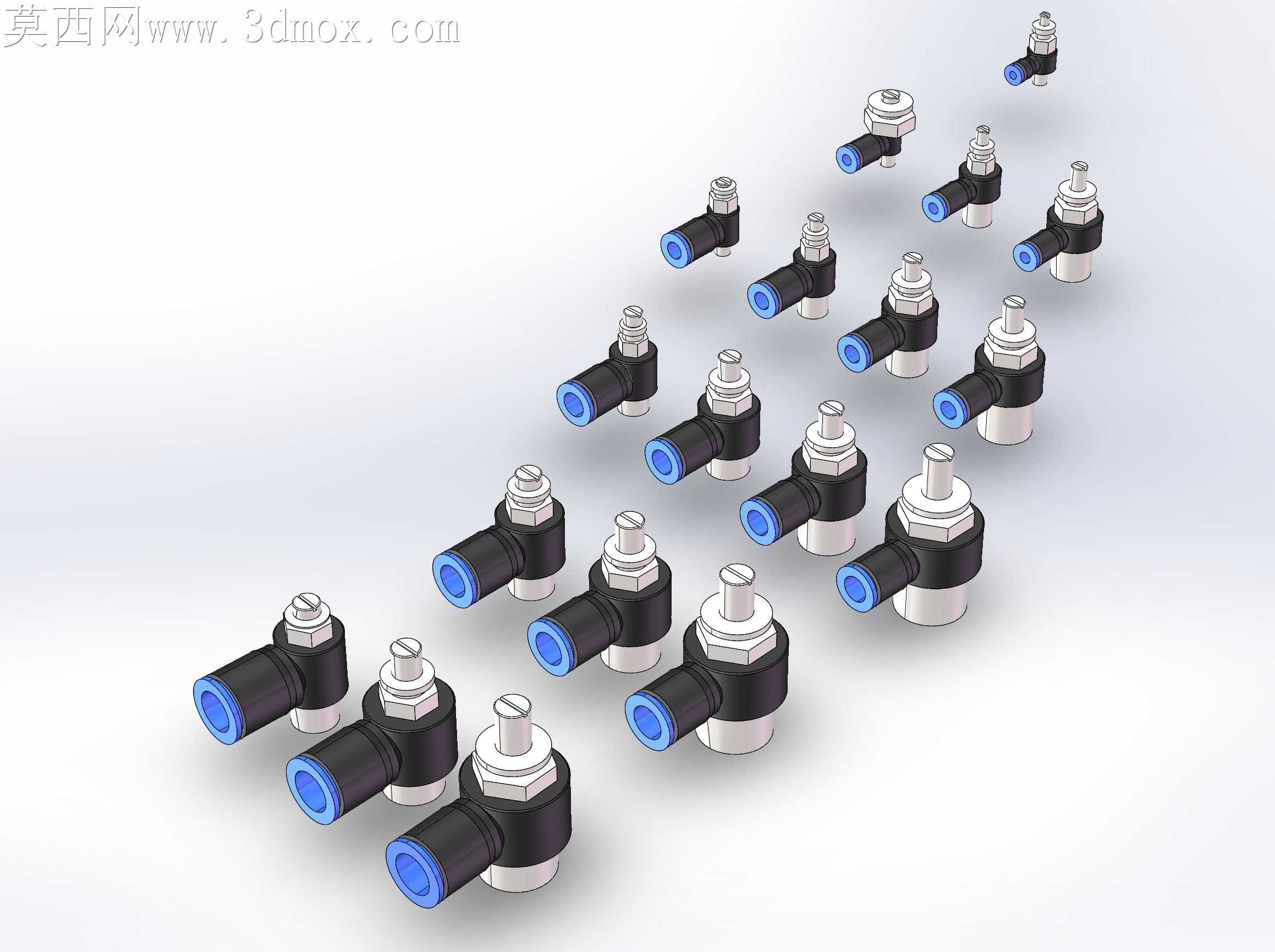

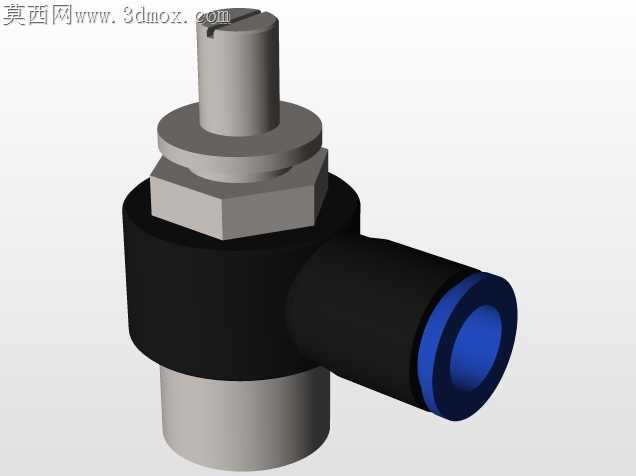

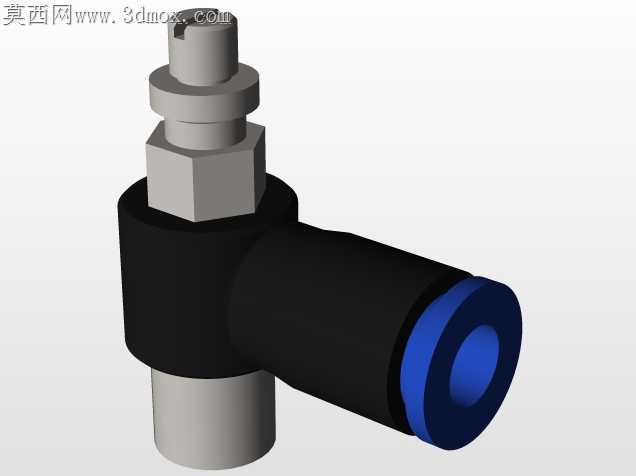

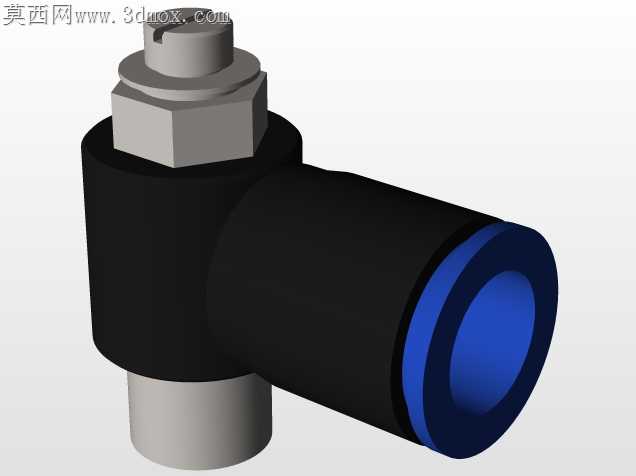

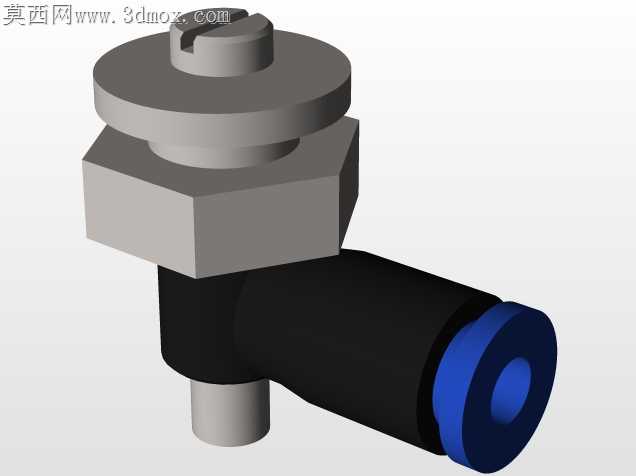

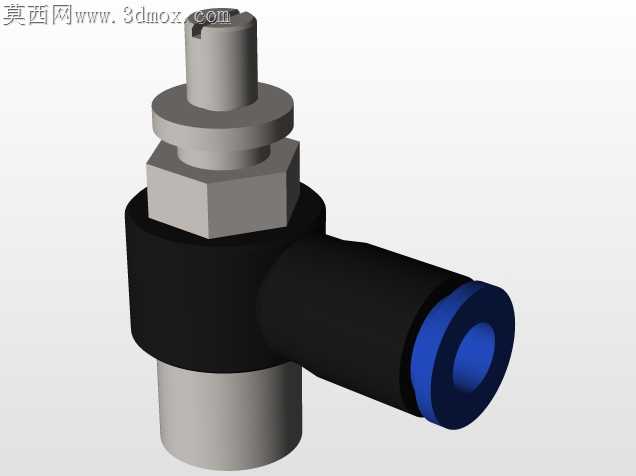

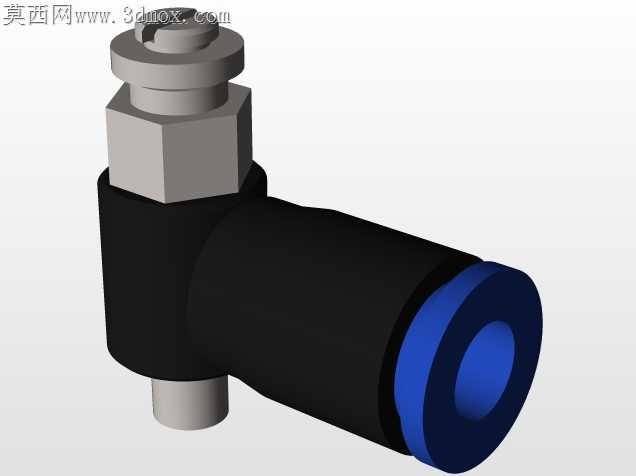

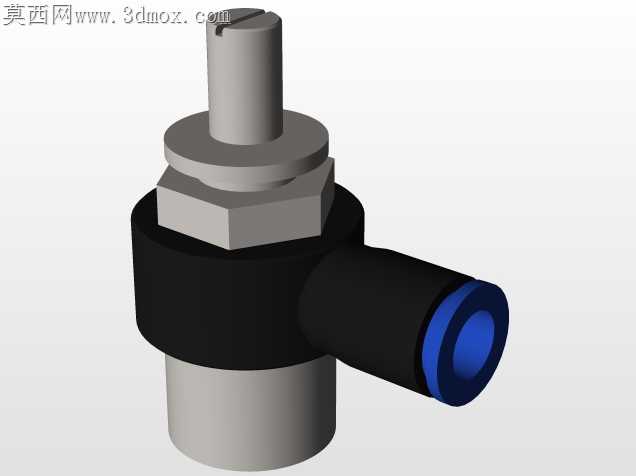

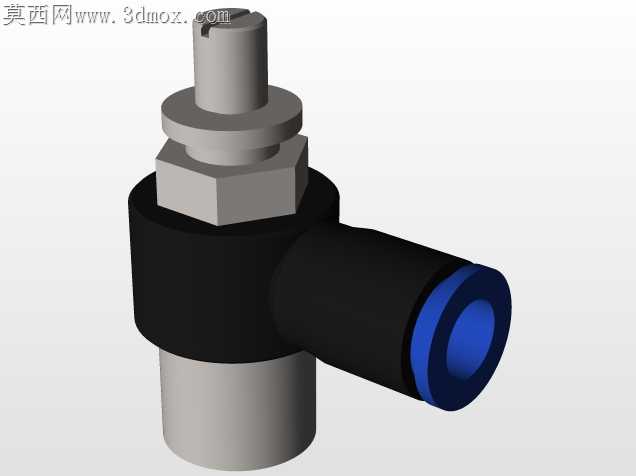

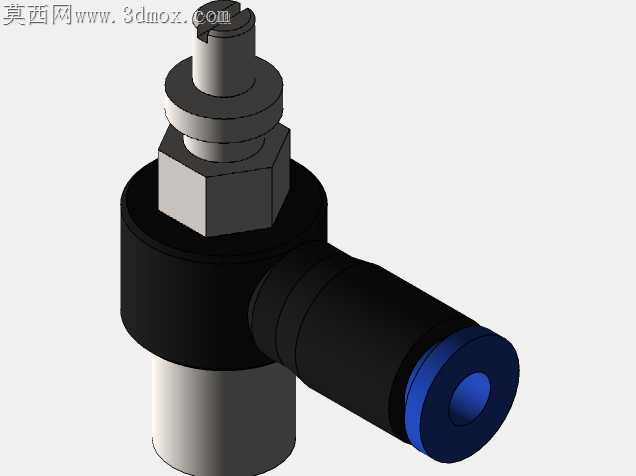

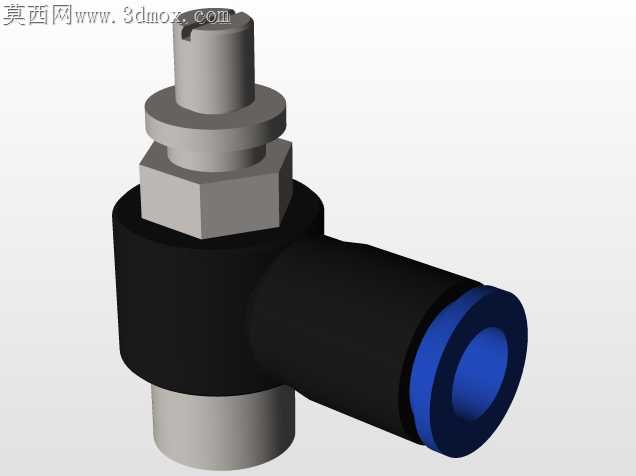

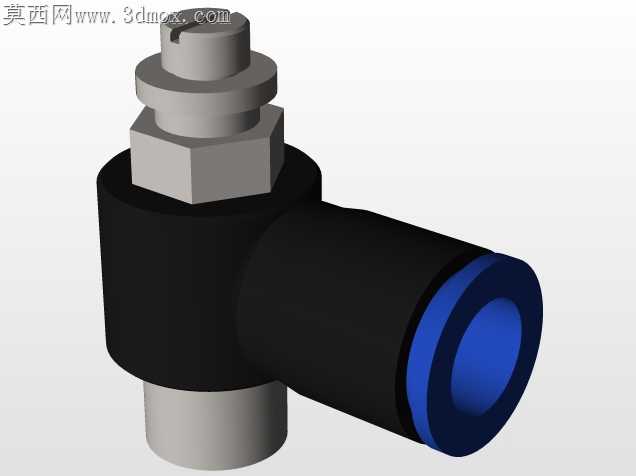

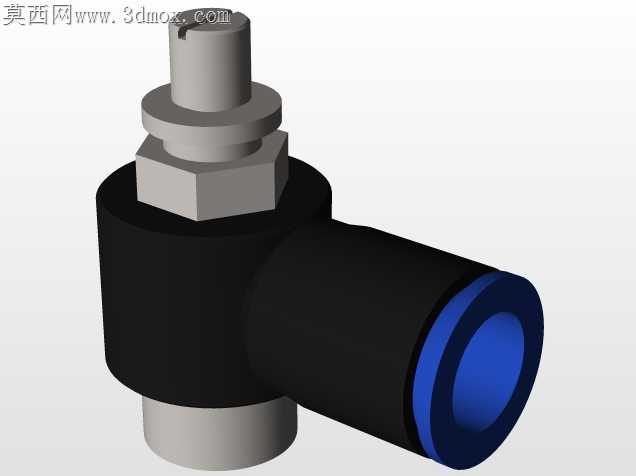

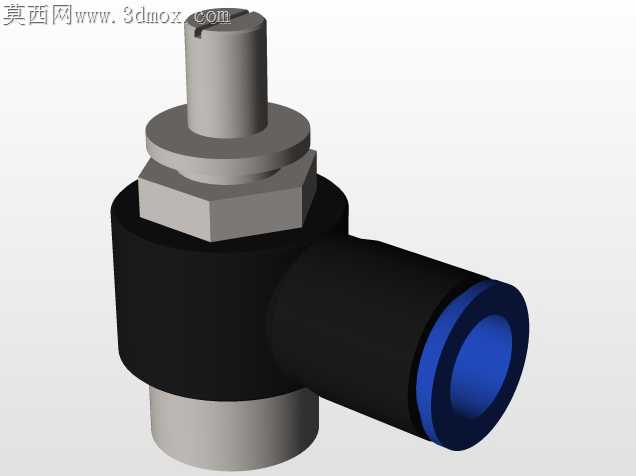

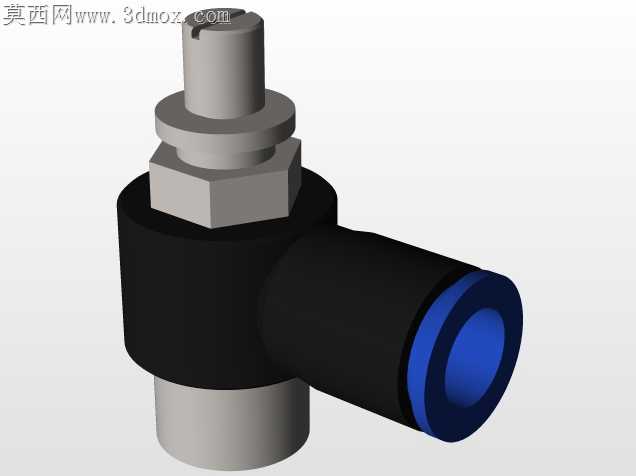

气动管路现场布管时，直角转向位置的流量调节件一直是故障高发点，普通直角接头搭配独立节流阀的组合，不仅占用双倍安装空间，插接处的密封冗余还会带来慢性泄漏隐患，快插端反复插拔后的密封唇口磨损，也会让流量调节精度出现不可逆的漂移。这套90度直角快插流量控制阀组，从加工适配的角度把转向、节流、快插三个功能整合在单一部件上，阀体采用六角定位结构，机加工时可以直接用标准卡盘夹持，不需要定制异形工装，外螺纹端的同轴度公差控制在0.02mm以内，和阀体内腔的节流锥面一次装夹加工完成，避免二次装夹带来的节流偏心问题。快插端的蓝色卡圈采用改性POM材质，加工时预留了0.1mm的弹性变形量，和气管插接时不会因为环境温度变化出现卡滞或松脱，阀体内的节流针采用不锈钢研磨工艺，锥面粗糙度达到Ra0.8，调节流量时不会出现卡顿或流量跳变，哪怕是低压小流量的精密气路，也能实现线性的流量调节。不同通径规格的阀组采用统一的外部安装尺寸，布管时不需要根据通径调整安装孔位，阀体表面做了硬质阳极氧化处理，加工时特意在棱角位置留了0.2mm的圆角，避免装配时划伤操作人员或相邻气管，快插端的内部密封圈采用丁腈橡胶材质，和阀体的密封槽采用过盈配合设计，压装时不会出现密封圈扭曲或切边的问题。阀组的调节旋钮顶部做了一字槽结构，既可以用手拧调节，也能在狭窄空间用螺丝刀微调，旋钮和阀体之间预留了0.05mm的配合间隙，不会因为粉尘进入出现调节卡涩，整套阀组覆盖了常用的气动管路通径，不管是紧凑型气动设备的内部布管，还是生产线气路的改造升级，都能直接替换原有分散的接头和阀件，减少管路连接点的同时，也降低了后期维护的排查难度。加工过程中对每一个阀体的快插端都做了插拔寿命测试，确保反复插拔后密封性能不下降，节流针的调节行程做了硬限位设计，不会因为调节过度导致针阀脱出或损坏，阀体的进出气口采用90度直角布局，布管时气管可以顺着设备侧壁排布，不会出现气管弯折憋气的问题，哪怕是狭小的设备内腔，也能实现整齐的管路走向，避免多根气管交叉干涉带来的磨损风险。
