堆叠式环形密封组件与配套金属衬套结构

　　这套环形密封配套结构，在流体输送管路、液压执行元件端部、旋转轴穿舱位置都有极高的适配性，日常做设备维保拆检的时候，经常能碰到同类型的密封搭配金属衬套的组合，很多新手建模的时候容易忽略密封件和金属件的配合公差，最后做装配干涉检查的时候才发现压缩量设计不合理，要么装上去密封失效漏液漏气，要么压缩量过大橡胶件过早老化开裂。

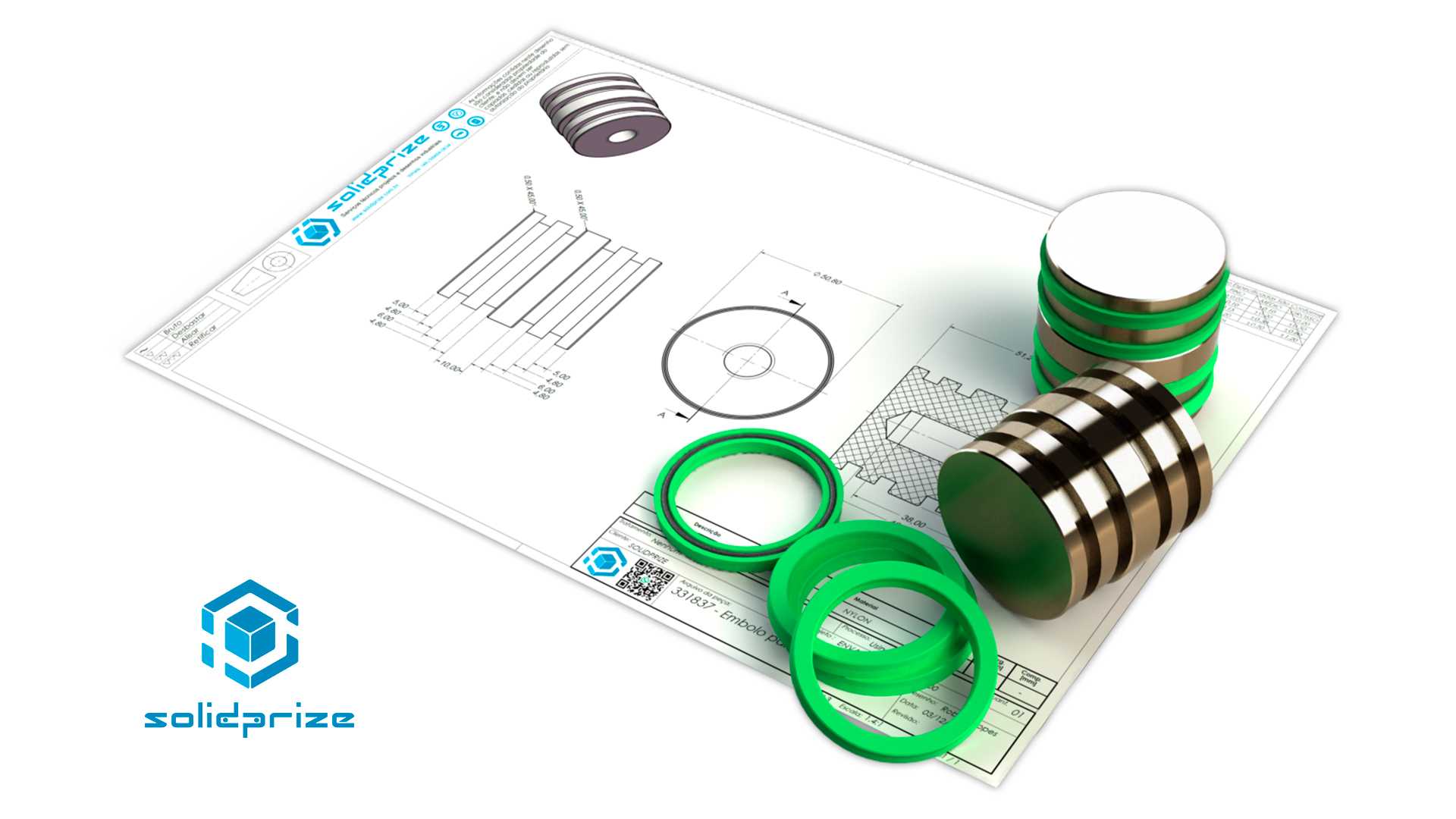

　　从结构组成来看，这套组件包含了多组不同截面尺寸的绿色橡胶密封环，还有两种不同堆叠形式的金属衬套：一种是多片薄金属环叠合组成的柱形衬套，另一种是带绿色密封环隔层的堆叠衬套，不同的组合形式对应不同的使用场景。薄金属环叠合的衬套一般用在有微量轴向窜动的轴端位置，叠片之间的微小间隙可以补偿轴的窜动量，避免硬接触磨伤轴表面；带密封隔层的堆叠衬套则用在需要多级密封的高压腔体位置，每一层密封环都能分担一部分介质压力，逐级泄压之后最外侧的密封件承受的压力就会降到合理区间，不会因为单侧压力过高被挤入配合间隙造成剪切损坏。

　　设计这类零件的时候，首先要确认安装位置的轴径和腔体孔径的配合公差，橡胶密封环的内径一般要比配合轴径小3%-5%，依靠装配后的过盈量实现初始密封，外径和腔体孔的配合则要控制在H8/f7的间隙范围内，方便装配的时候不会刮伤橡胶外缘。金属衬套的内外径同轴度要控制在0.02mm以内，不然装配之后会出现偏磨，密封环局部受力过大提前失效。衬套的端面粗糙度要达到Ra1.6以下，避免端面的尖锐毛刺切割密封环的接触面，很多现场出现的密封件早期损坏，追根溯源都是金属配合面的粗糙度不达标，或者有未清理的加工毛刺。

　　从安装边界来看，这类密封组件的轴向安装空间不需要预留太大，一般比组件总厚度多留出1-2mm的压缩余量就足够，径向空间则要根据密封环的截面尺寸确定，截面直径5mm的密封环，径向预留的安装槽深度要控制在4mm左右，保证20%左右的压缩率，这个压缩率区间下橡胶件的使用寿命最长，密封效果也最稳定。如果是用在旋转轴位置，还要考虑轴的线速度，线速度超过5m/s的场合，要在衬套上设计微小的润滑油槽，通过介质自带的润滑性减少密封环和轴面的摩擦发热，避免橡胶件高温老化失去弹性。

　　实际选型搭配的时候，还要根据接触介质的特性调整橡胶材质，接触矿物油的场景用丁腈橡胶材质的密封环，接触酸碱腐蚀介质的场景换氟橡胶材质，金属衬套的材质一般用45号钢做表面镀锌处理就可以满足常规使用要求，有腐蚀介质的场合可以换304不锈钢材质，避免衬套锈蚀之后产生的锈渣卡滞密封环，造成密封失效。建模的时候要注意橡胶件的分型面位置，不要把分型面设计在密封接触面上，不然合模线产生的微小凸起会影响密封效果，金属衬套的叠合面要做轻微的倒角处理，叠装的时候不会卡滞，也不会割伤相邻的密封环表面。

　　很多做设备改造的场景里，这类密封组件可以直接替换原有设备的老旧密封结构，不需要改动原有安装位的尺寸，只要核对轴径、腔体孔径和安装槽的深度，就能直接适配，比单独采购原厂密封件的成本低很多，而且可以根据实际使用的介质压力调整密封环的数量和堆叠方式，灵活适配不同的压力等级。做三维建模的时候，要把橡胶件的邵氏硬度对应的变形量考虑进去，做装配仿真的时候不要把橡胶件当成刚性件处理，不然计算出来的装配应力和实际情况偏差很大，最后生产出来的零件装配之后达不到预期的密封效果。
