气动气源处理三联件压力调节装置

　　在气动控制系统的实际部署场景里，气源输出的压缩空气往往携带冷凝水、固体杂质与管路锈屑，若直接接入气缸、电磁阀等终端执行元件，会造成密封件磨损、阀口卡滞、执行动作精度下降等问题，这类压力调节过滤润滑一体化组件，就是为解决气源端的压力稳定、介质净化与润滑供给需求设计的核心气源处理单元。从实际工况适配来看，这类组件覆盖了从单台小型气动夹具到整线自动化气动回路的应用需求，在轻工包装、机床上下料、汽车零部件装配、电子制造点胶焊线等大量使用气动执行机构的场景中，都是气源接入端的标配部件。

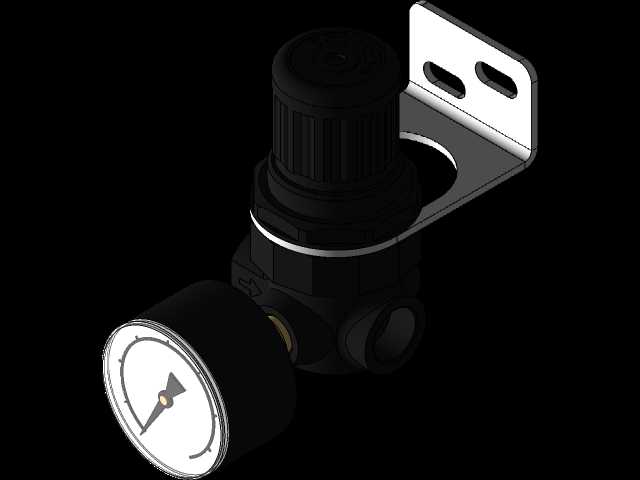

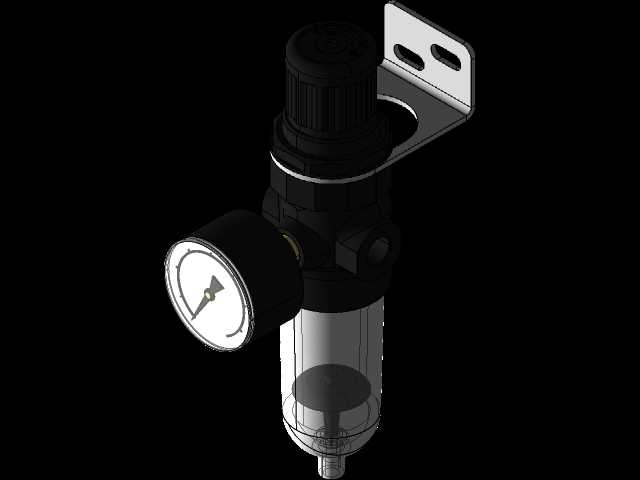

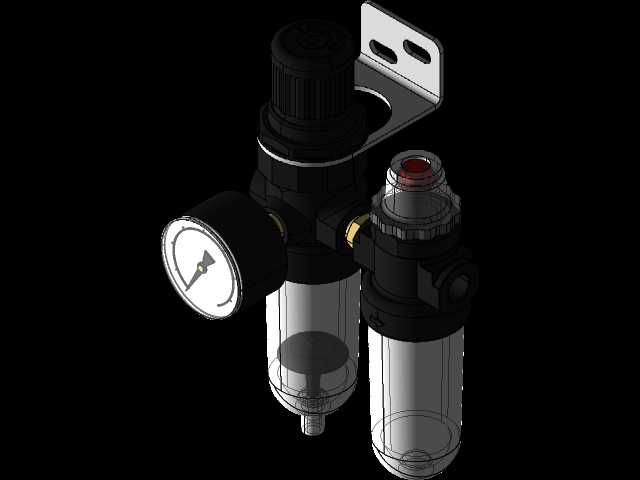

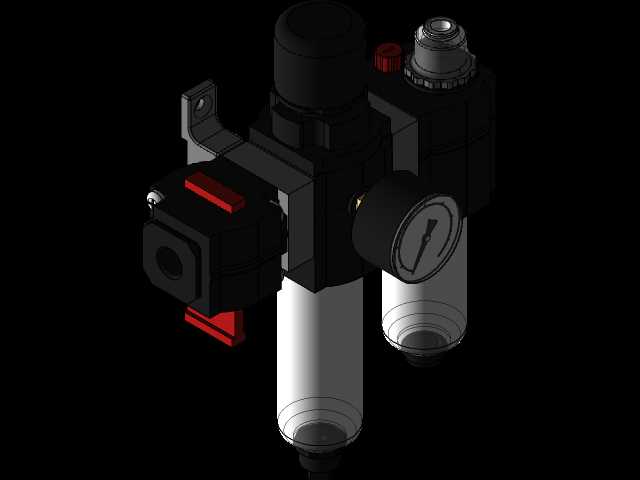

　　从功能配置上看，不同规格的组件对应不同的处理流量需求，单联款仅保留压力调节与初级过滤功能，适合对气源洁净度要求不高、执行元件无需油雾润滑的干摩擦气动回路；两联款整合过滤减压阀与油雾器，可在稳压滤除杂质的同时，将润滑油雾化后随压缩空气送入下游气动元件，对气缸活塞、阀芯密封件进行持续润滑，延长运动部件使用寿命；三联款则额外增加了独立的过滤级或截止泄压模块，可实现更精细的杂质分级过滤，部分带手动截止功能的款式还能在设备维护时快速切断气源并排空回路余压，提升维护操作的安全性。调压部分采用膜片式减压结构，通过顶部的调节旋钮设定输出压力，侧面的压力表可实时显示输出压力值，当输入压力出现波动时，膜片组件会自动调整阀口开度，保证输出压力稳定在设定区间，避免气源压力波动造成执行机构出力不稳、动作节奏错乱的问题。过滤部分的透明储水杯可直观观察积存的冷凝水与杂质高度，底部的手动排水阀可在积水到达警戒位时快速排出污物，部分适配高湿工况的款式还可搭载自动排水结构，无需人工定期操作即可完成排水。油雾器的透明储油杯可观察润滑油余量，通过顶部的滴油量调节旋钮，可根据下游气动元件的用油量调整雾化油的供给速率，避免供油不足造成的干磨，或是供油过量造成的气源污染、产品表面沾油问题。

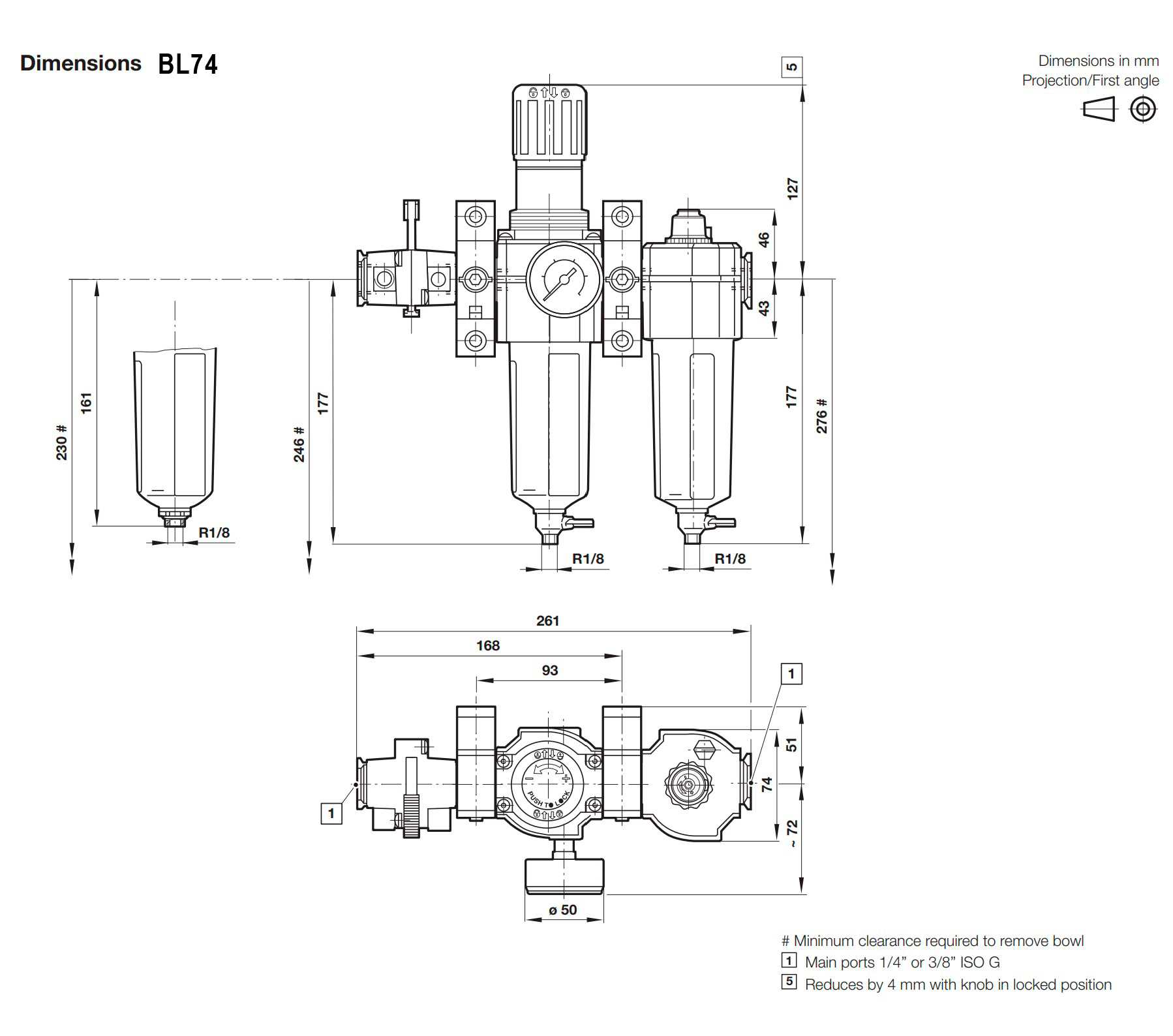

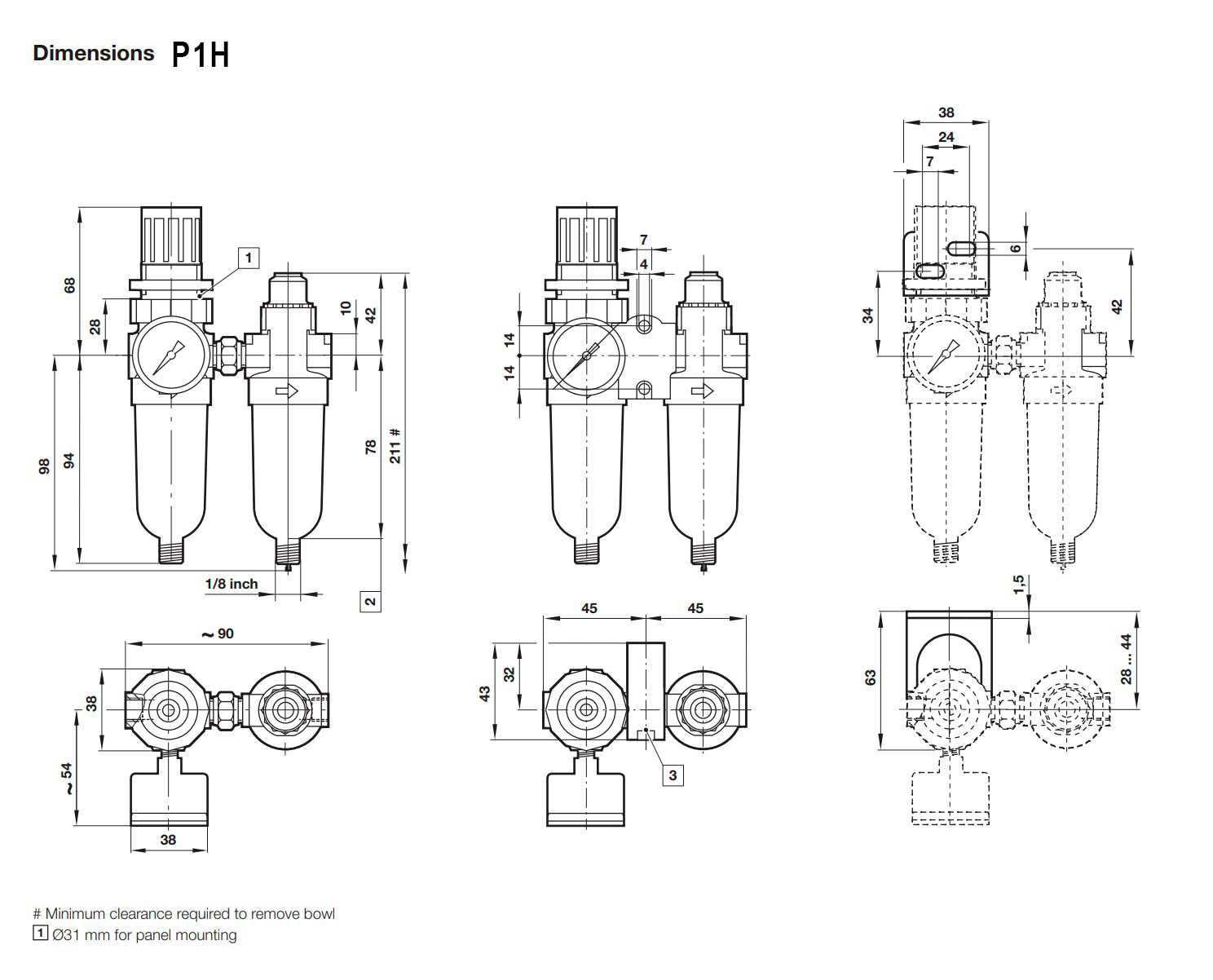

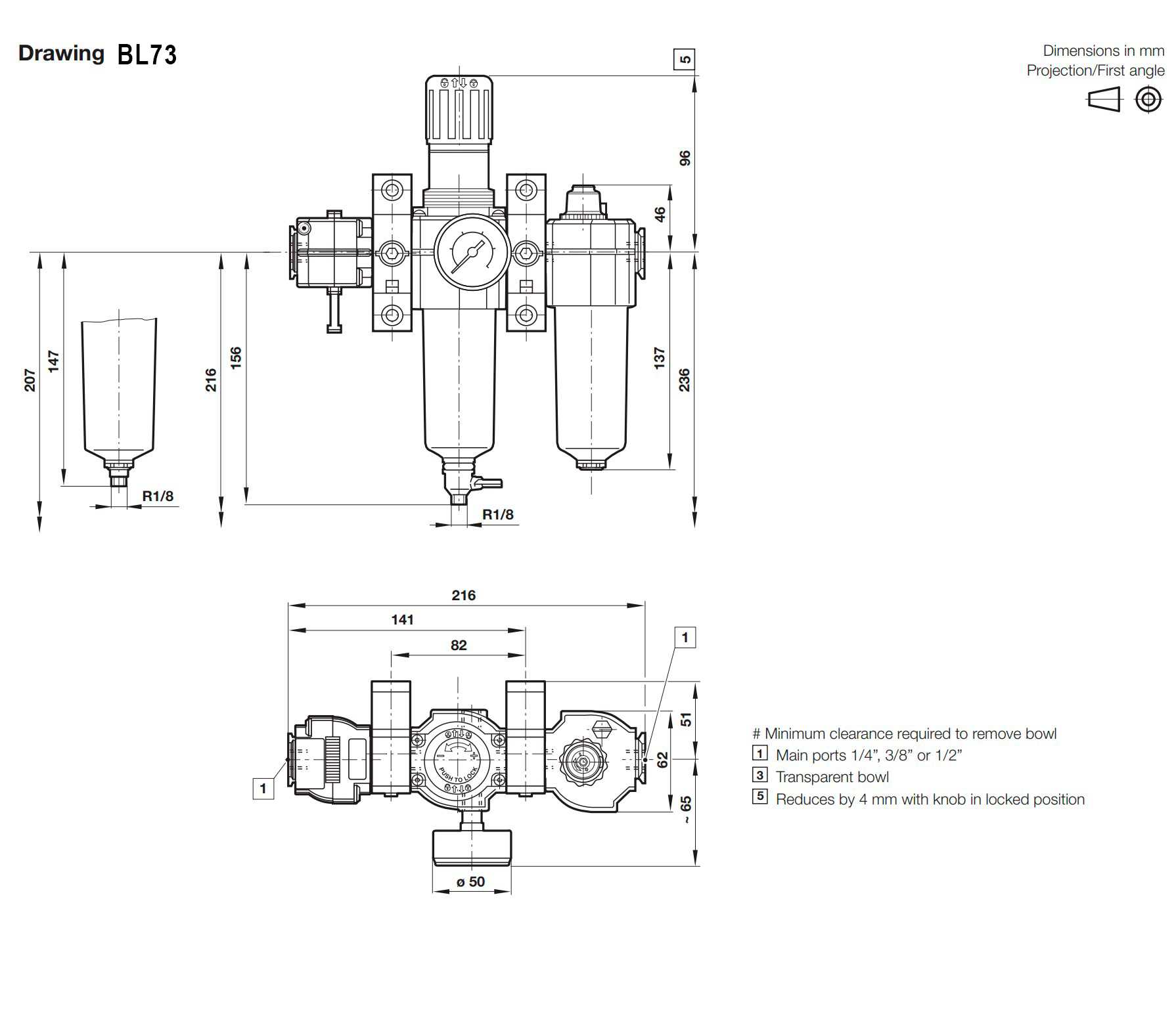

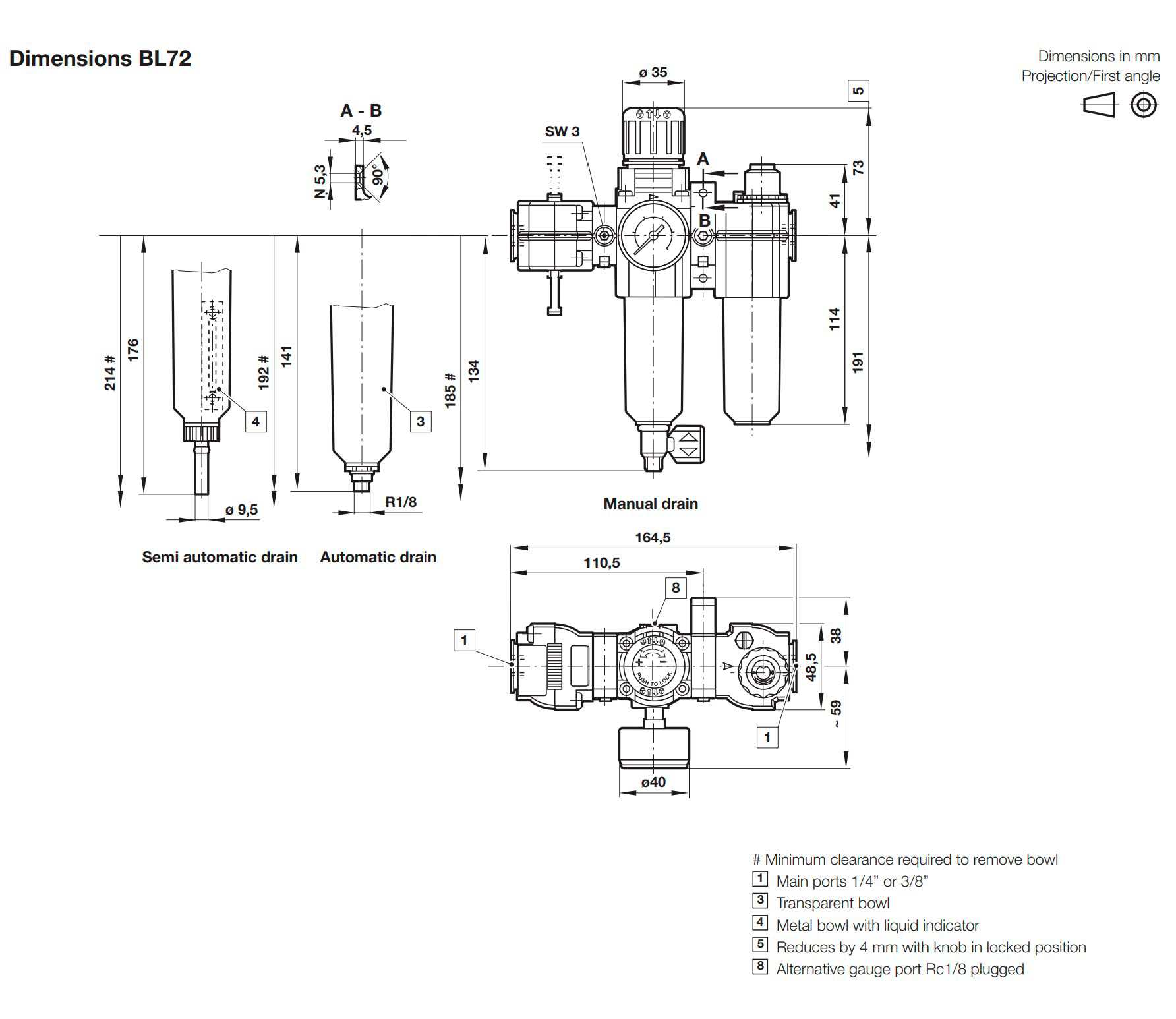

　　在结构设计层面，这类组件采用模块化拼接思路，不同功能单元通过标准连接卡扣与密封件组合，可根据实际回路需求灵活增减功能模块，无需重新采购整套阀组，降低备件库存压力。安装方式兼顾了支架固定与管路直接安装两种形式，配套的L型安装支架可将组件固定在设备机架的型材或钣金面上，避免管路承重造成的接头松动；组件的进出气口采用标准管螺纹规格，可适配市面上绝大多数气动快插接头与硬管连接需求，无需额外制作转换接头。设计过程中需要重点考虑的边界尺寸包括组件整体的安装高度，预留出足够的操作空间用于调节压力、更换滤芯、加注润滑油与排出积水；不同流量规格的组件通径与整体宽度存在差异，选型时需要根据回路最大耗气量匹配对应通径的产品，避免通径过小造成的压力损失过大、流量不足问题。安装时需要注意气流方向与阀体上标注的箭头一致，反向安装会造成过滤功能失效、调压结构损坏；储水杯与油杯的位置需要垂直向下，倾斜角度不能超过产品允许的范围，否则会造成冷凝水流入下游回路、润滑油无法正常雾化滴入气路的问题。

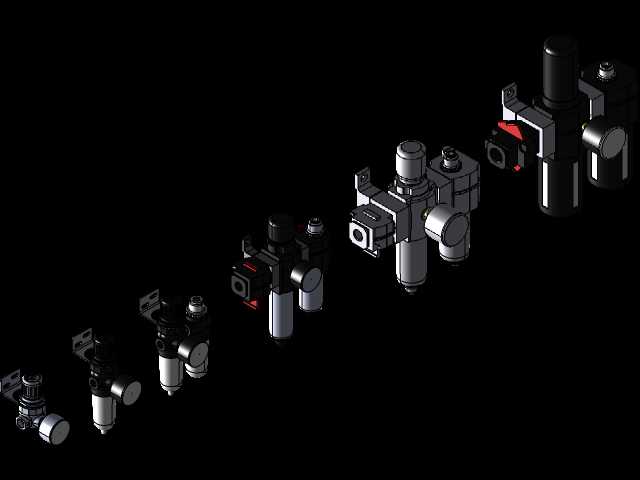

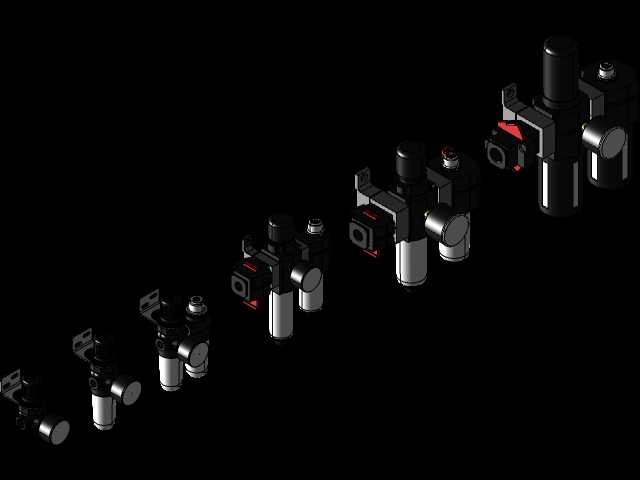

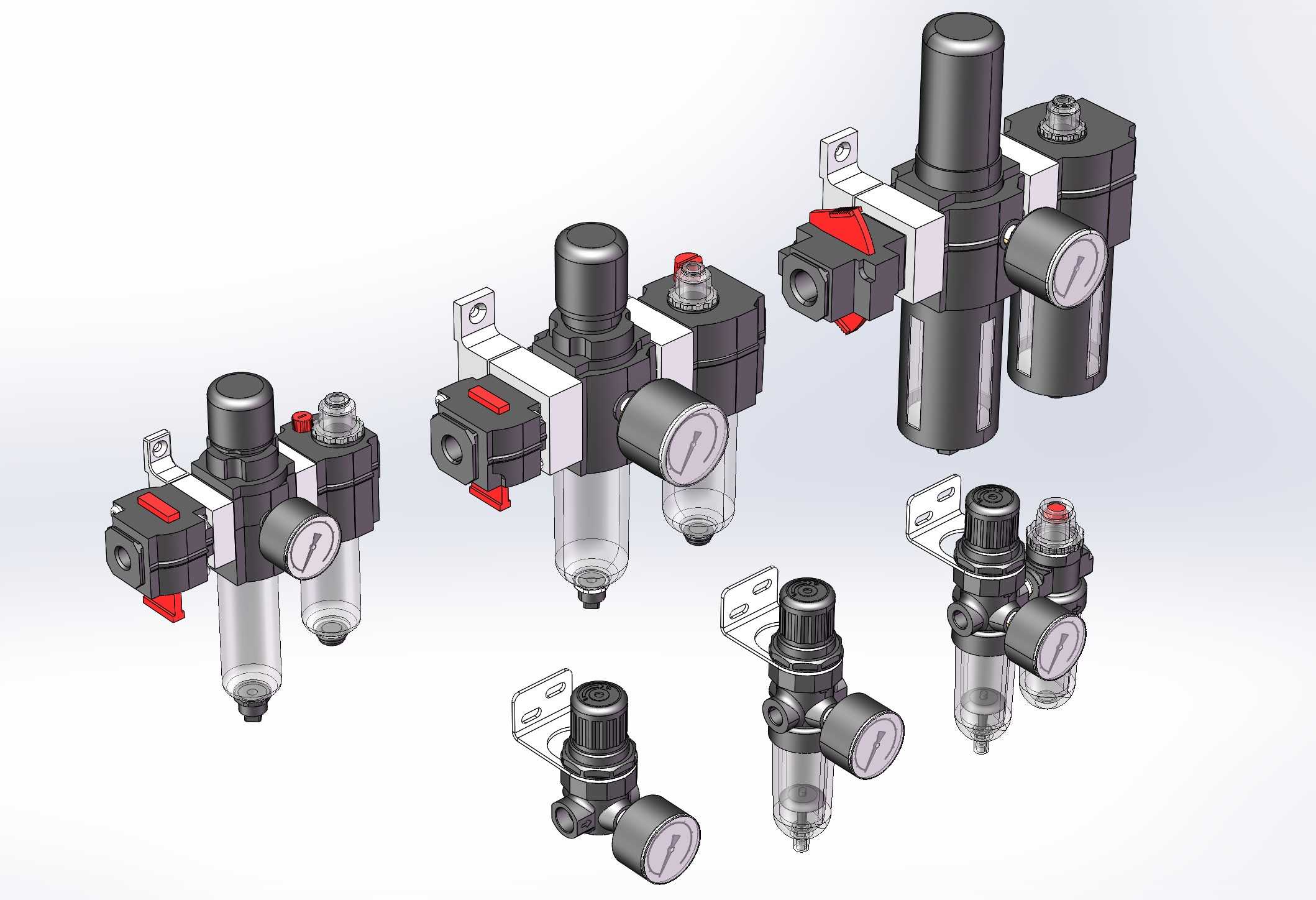

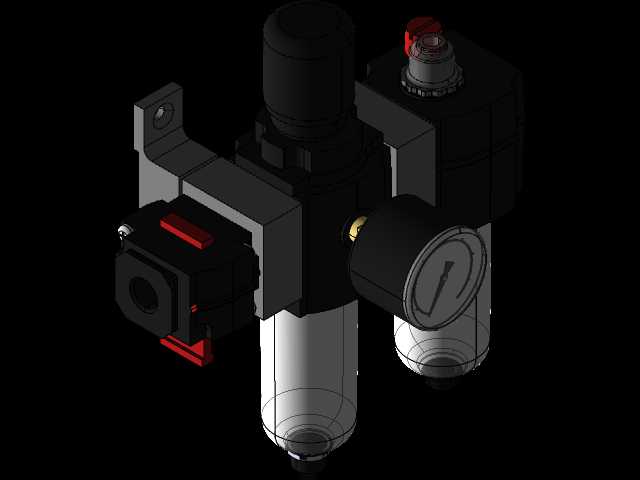

　　从建模细节来看，这套模型还原了不同规格组件的结构差异，包括调压旋钮的防滑纹理、压力表的刻度标识、透明杯体的视窗结构、安装支架的安装孔位、手动排水阀的操作拨杆、油雾器的调节结构，还有不同单元拼接处的密封槽与卡扣结构，可直接用于气动回路的布局干涉检查、设备气源站的三维装配示意，也可作为气动元件选型阶段的尺寸校核参考，帮助设计人员在整机设计阶段提前预留安装与操作空间，避免后期装配时出现空间不足、操作干涉的问题。
