气动Y型快插接头系列三维结构设计

做这套Y型快插接头的时候，最先卡壳的是三个接口的同轴度问题，毕竟是气动管路用的件，要是插气管的端口轴线偏了，装上去不仅容易漏，插拔手感也会发涩。一开始想把三个接口的相交处直接做圆角过渡，后来画草绘的时候发现，要是圆角给大了，接头内部的流道会出现突兀的缩径，气阻会比预期高不少，最后反复调了三次相交处的引导曲面，把内部流道做成顺滑的Y型分流面，没有直角死区，气流过的时候不会产生紊流噪音。

快插结构的卡簧槽位置也改了两版，最开始把卡簧槽离端口的距离设得太近，模拟插拔的时候发现气管插到底后，卡簧咬合的位置刚好在气管端面倒角处，锁不紧容易脱管，往后挪了1.2mm之后，卡簧刚好能卡在气管外壁的完整圆柱面上，咬合深度够，拔插的时候的阻尼感也刚好，不会太松垮也不会硬到插不动。外面的蓝色解锁环做了细微的防滑纹理，不是那种夸张的大滚花，是0.3mm深的细密直纹，手指按上去不打滑，又不会积灰难清理。

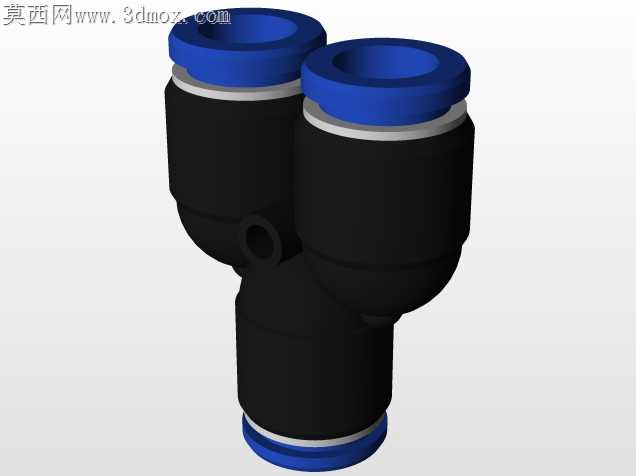

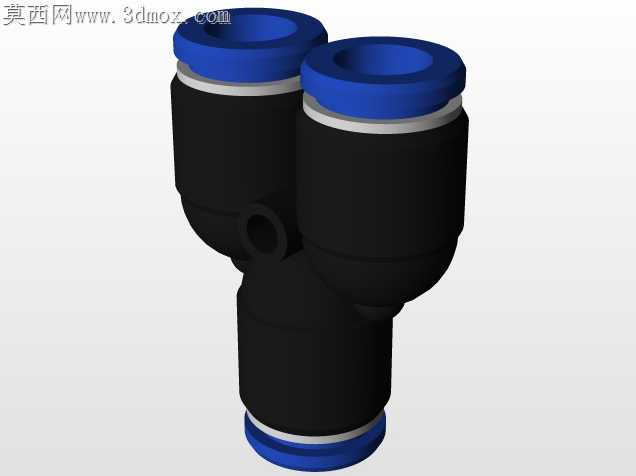

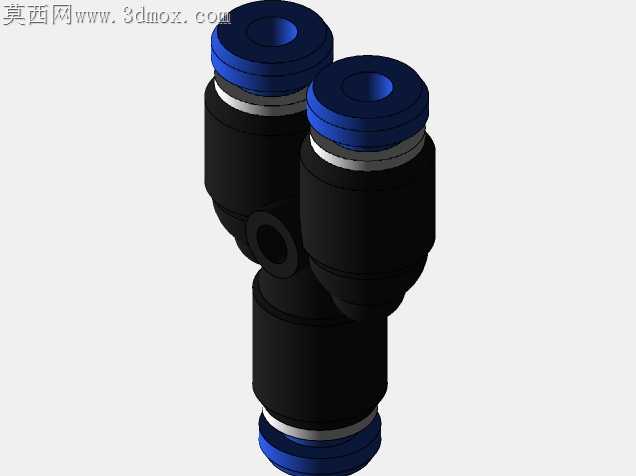

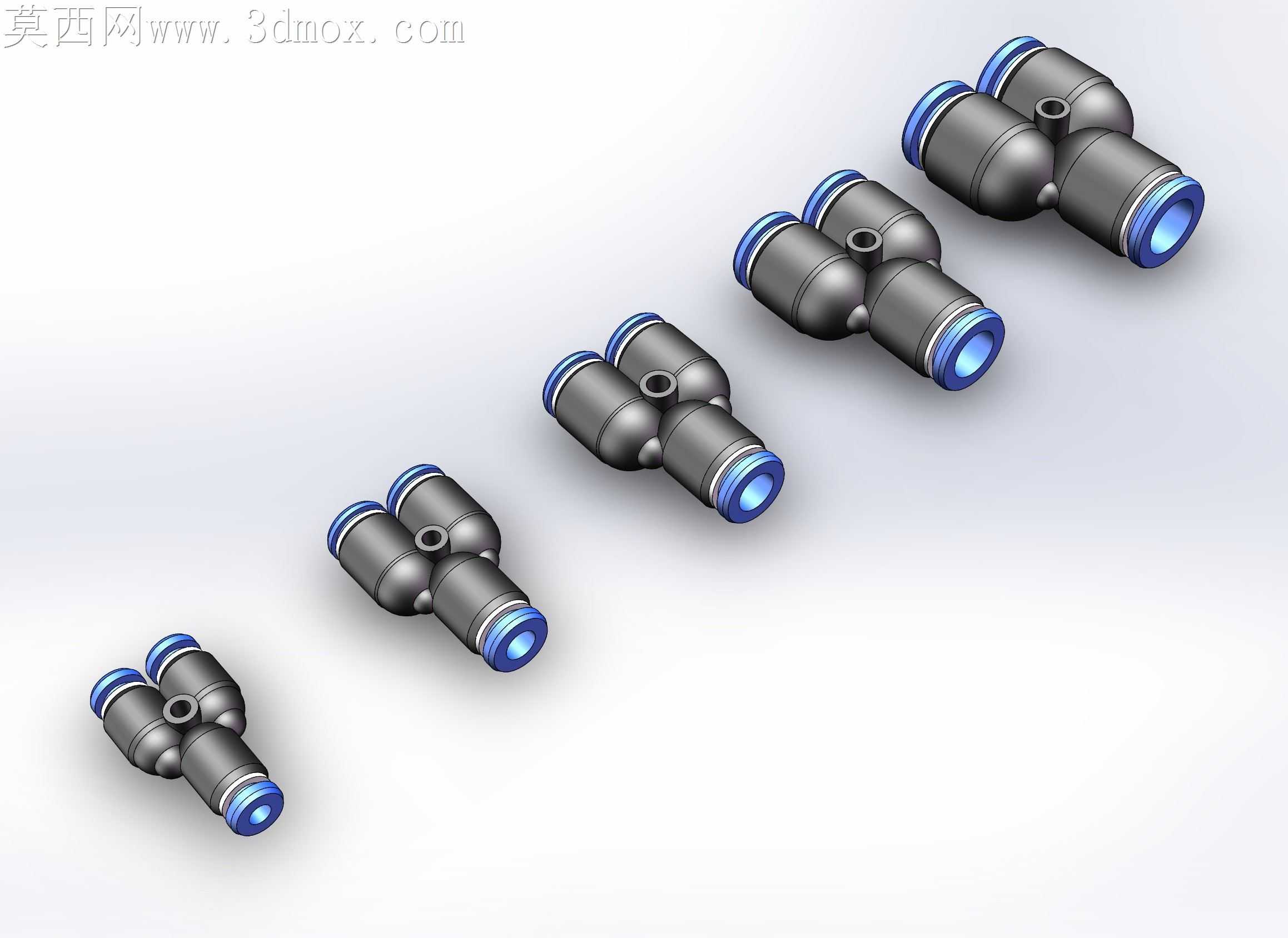

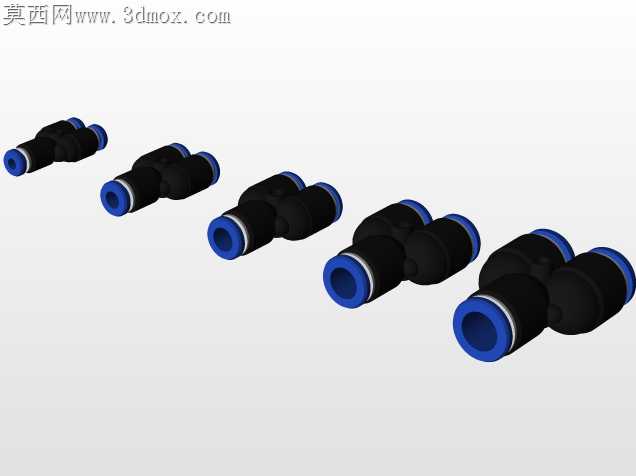

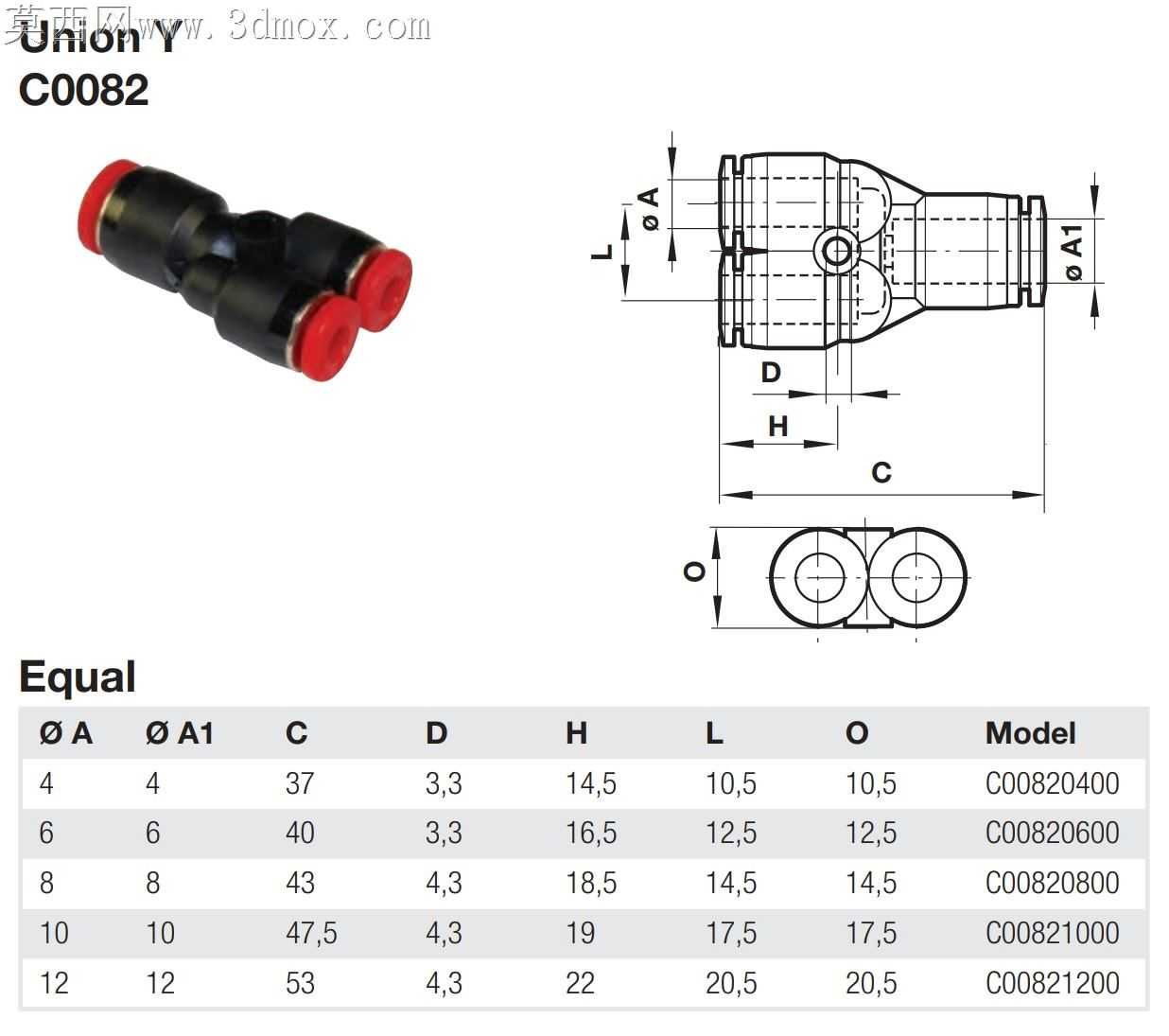

这次做了五个不同通径的规格，从最小的4mm接气管到12mm的，每个规格的主体壁厚都按通径比例做了调整，不是统一壁厚，小通径的壁厚稍厚保证抗爆性，大通径的壁厚做了优化不会显得笨重。渲染的时候特意把主体材质调成哑光深灰的工程塑料质感，解锁环用半透的亮蓝色，打光的时候用了软侧光，把接头端口的金属卡环光泽打出来，又不会让塑料表面出现过曝的高光点，能清晰看到每个结构的分界。

这套模型的装配逻辑也做了全参数化关联，只要改顶部的通径参数，卡簧槽尺寸、解锁环大小、内部流道直径都会跟着自动更新，不用每个规格重新画，不管是做气动回路的装配模拟，还是拆单个件做结构验证都能用，甚至直接导去做3D打印打样也不用补破面，所有曲面都是G2连续，没有碎面尖角。
