自动化产线用管式送料机构设计

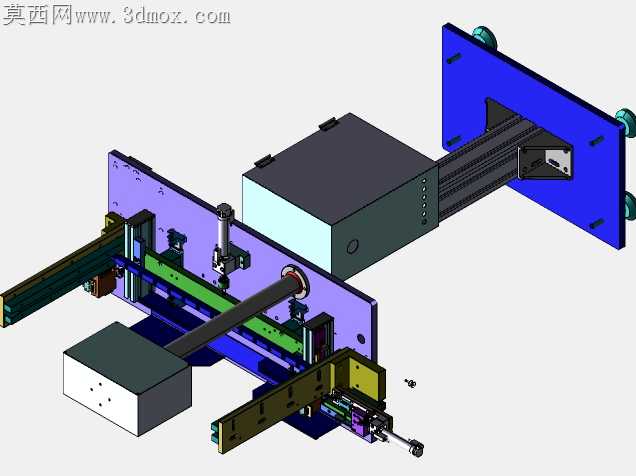

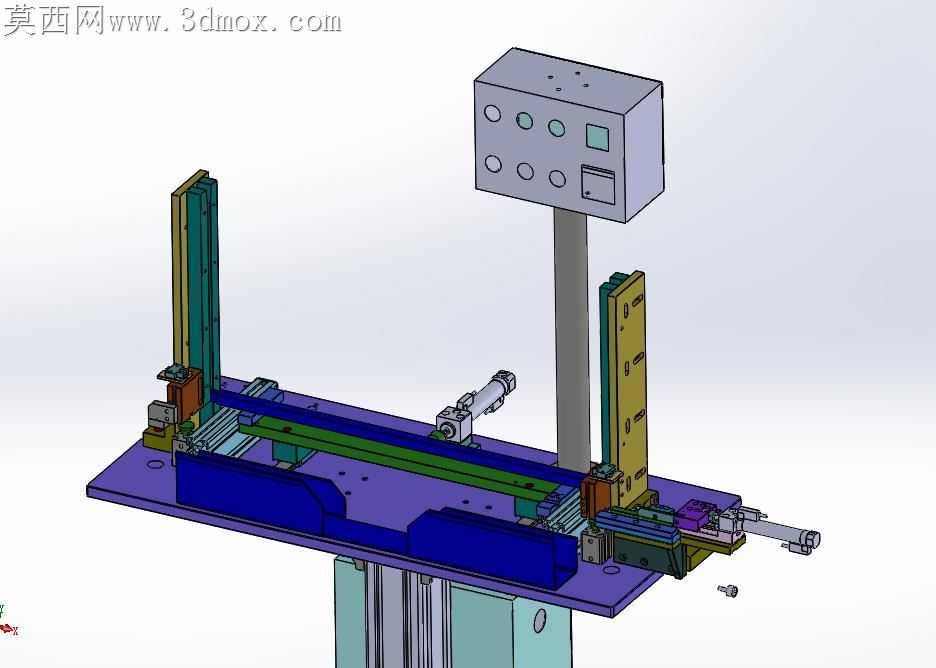

车间产线里管式给料最容易卡料的位置，从来都不是料管本身，而是推料行程末端和出料口的衔接间隙——间隙留大了细料会卡入缝隙磨坏侧壁，留小了热胀冷缩后推料块会直接蹭到安装立板，这套结构在立板和料管衔接处做了嵌入式定位槽，料管端部直接卡入立板预加工的沉台内，不用额外打定位销调整同轴度，装配时只要把料管推入沉台拧紧紧固螺钉，就能保证推料杆和料管内壁的同轴度控制在0.02mm以内，省掉了现场反复打表找正的工序。推料模组的安装没有用常见的整块安装板，而是把直线导轨直接锁在紫色的侧立板上，侧立板和底部安装座之间留了2mm的调整垫片位，要是后期导轨磨损出现行程偏差，不用拆整个模组，只要抽换对应厚度的垫片就能重新校准平行度，比重新铣削安装面省了至少三分之二的维修时间。驱动端的连接块做了腰型孔设计，伺服电机和丝杠的连接不用苛求绝对的安装精度，腰型孔能抵消1mm以内的装配偏差，不会因为安装时的微小错位导致电机轴憋劲发烫。出料端的蓝色立板上装了三个可调式限位挡轮，料管伸出长度可以根据不同规格的物料做前后调整，挡轮的偏心轴结构能微调夹持力度，既不会夹太紧让料管变形影响物料通行，也不会夹太松导致送料时料管晃动偏移。底部的接料盒做了斜向导料面，就算有细碎的物料碎屑掉下来，也会顺着斜面滑到排屑口，不会积在导轨滑动面里磨坏导轨滑块，之前接触过的同类型给料机构很多都忽略了排屑设计，用不到三个月导轨就会因为积屑出现卡顿，这套结构把排屑路径直接整合在安装座上，不用额外加装防尘罩就能满足常规车间的使用需求。走线槽直接嵌在型材的槽位里，气管和传感器线缆顺着型材内部走，不会露在外面被运动部件刮蹭，之前见过不少设备把线缆随便绑在型材外面，设备运行久了线缆被磨破短路的故障占了电气故障的近四成，这种内嵌走线的设计刚好避开了这个隐患。各个模组之间的连接都用了标准快拆螺钉，要更换不同管径的料管时，不用拆整个机架，只要松开料管的紧固螺钉和挡轮的锁紧螺母，十分钟就能完成换型，适配多规格小批量的产线换产需求。
