带安全防护机架的双工位自动装配设备

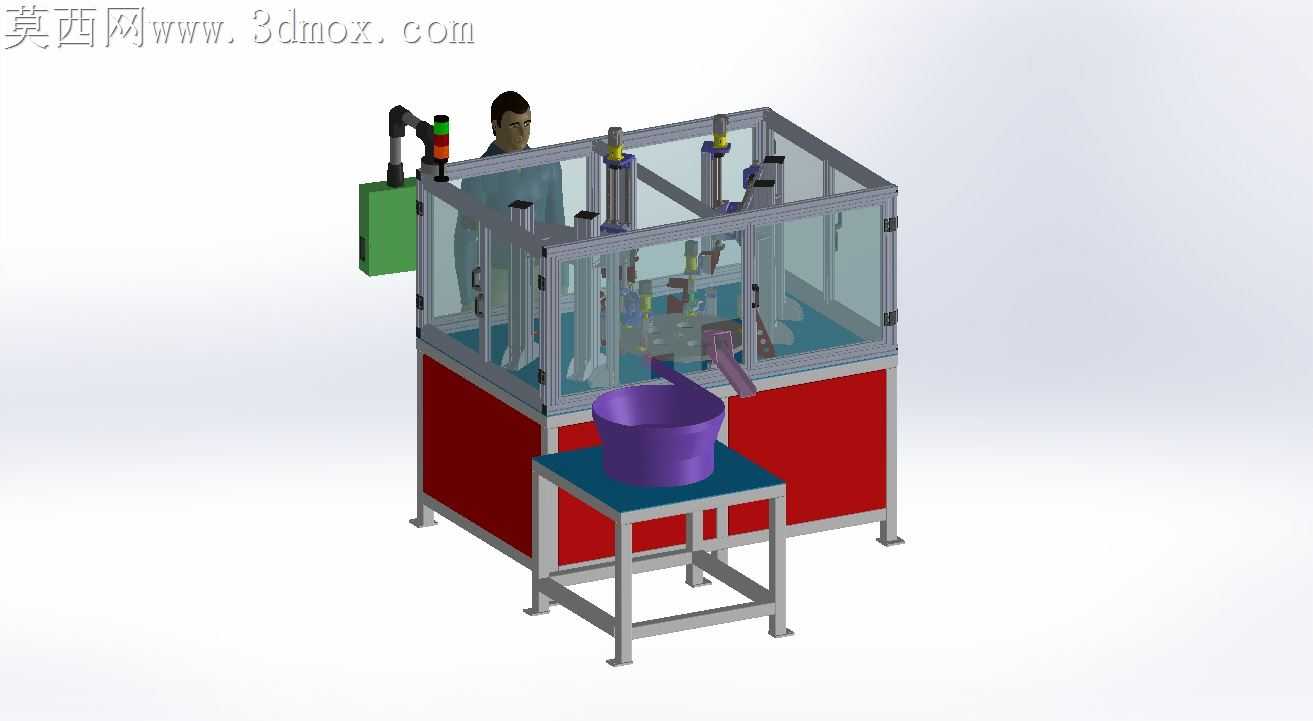

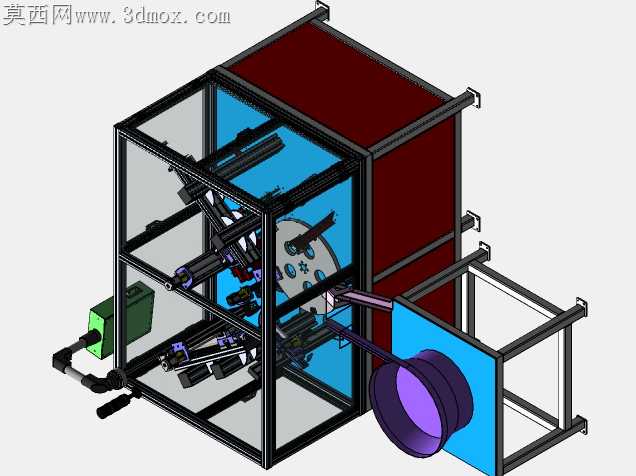

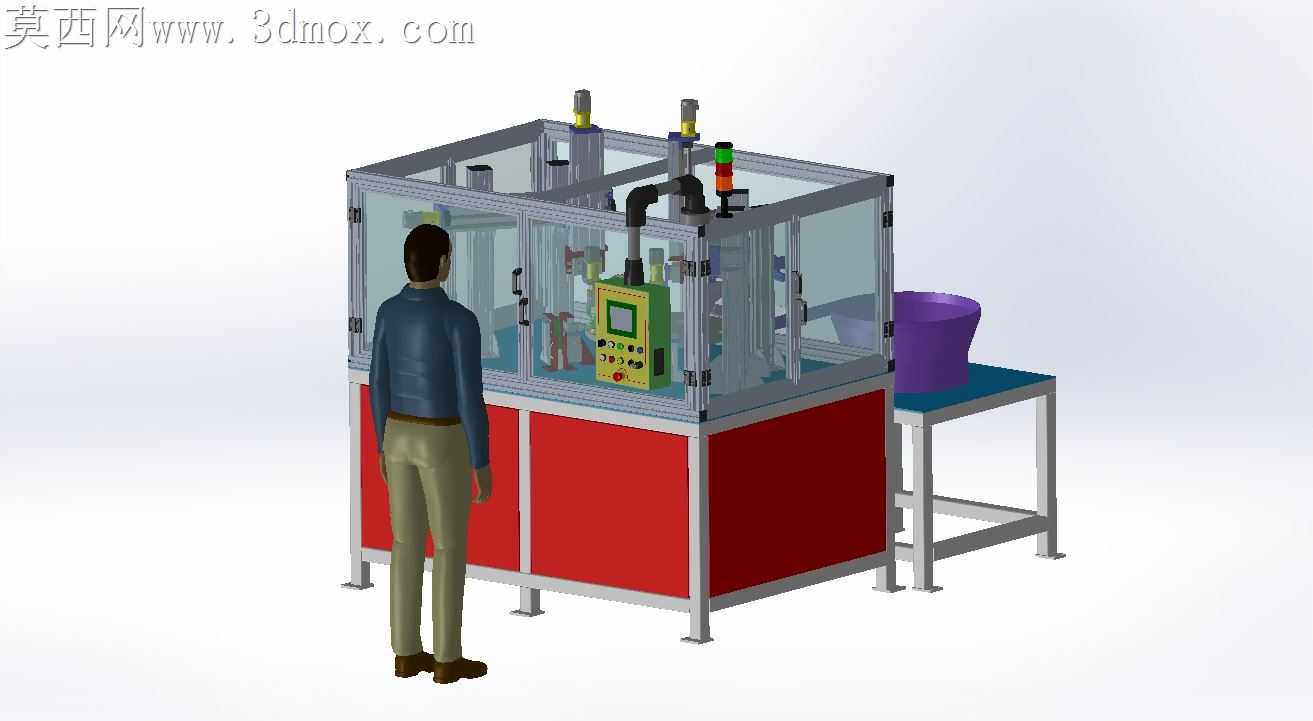

车间现场的装配工位常年面临两个棘手问题：开放式压装机构容易飞出碎屑伤及操作人员，人工上下料的等待空程拖慢整线节拍，这款装配设备的结构设计刚好戳中这两个痛点。机架采用工业铝型材拼接，透明亚克力防护板嵌在型材槽内，不用额外打孔固定，后期更换磨损的防护板只需松开型材端盖就能抽出板材，比焊接机架的维护效率提升近六成。下部的红色柜体采用薄钢板折弯成型，边缘做了向内卷的压边处理，既避免钣金锐边划伤安装人员，又能在柜体内部容纳气动阀组、接线端子排，不用在机架外侧走明线，减少车间油污、金属粉尘对管线的侵蚀。设备顶部的三色警示灯直接固定在型材立柱顶端，接线顺着型材内部的槽道走至柜内，没有外露的线缆拖挂，避免物料转运时剐蹭扯断线路。双压装头的排布特意错开了操作人员的正面操作区间，操作人员站在设备正面的安全位置，就能通过正面嵌入的操作面板切换压装参数、触发启动信号，不用探身进入防护区域。侧边配套的接料工作台高度和设备出料口齐平，压装完成的工件顺着出料导槽滑到工作台的料桶内，台架采用方管焊接，脚杯支撑可单独调节高度，哪怕车间地面有轻微不平，也能调整到和设备出料口完全对齐，避免工件滑落时磕碰掉漆。压装头的导向轴采用直线轴承配套光轴，安装时特意留了0.02mm的径向间隙，避免长时间压装受力后轴套抱死，压头下方的定位工装做了快换卡口，更换不同规格的装配工件时，不用拧动多颗固定螺丝，扳动卡口手柄就能取下工装更换，适配小批量多品种的装配需求。防护门的开合位置装了磁感应安全开关，一旦防护门被意外拉开，压装机构会立刻断气锁止，避免误动作伤人，这类安全联锁结构没有采用复杂的电子传感器，靠纯气动回路实现锁止，哪怕车间出现临时断电，也能保持锁止状态，不会出现安全失效。设备底部的脚轮和脚杯做了组合设计，转场移动时降下脚轮就能推动设备移位，到位后升起脚轮拧动脚杯支撑，就能保证设备运行时没有晃动，不用额外做地基固定，适配车间柔性生产的布局调整需求。
