卧式承压储运用外罐体结构设计

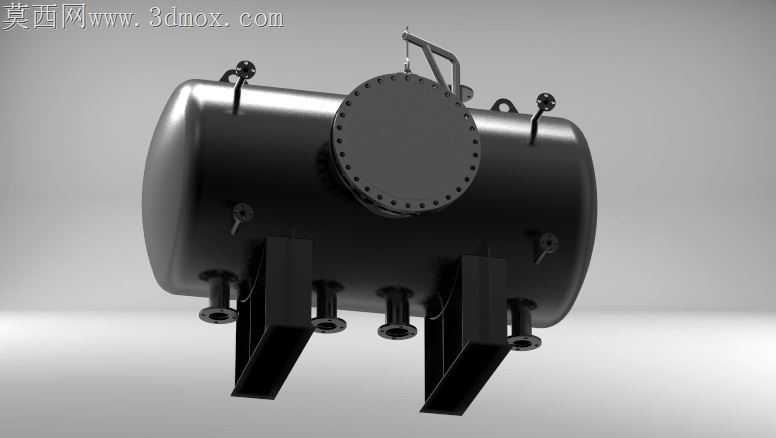

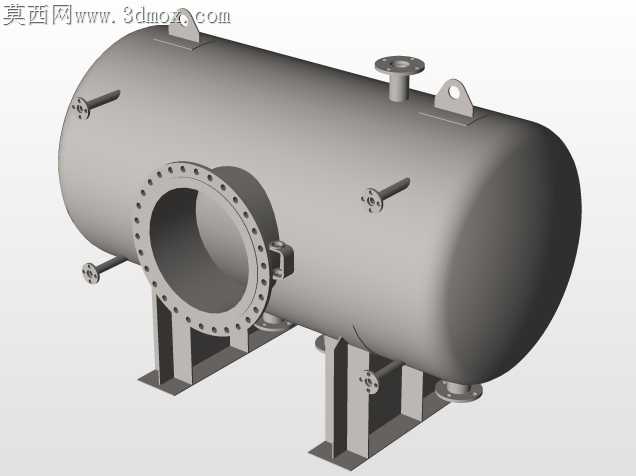

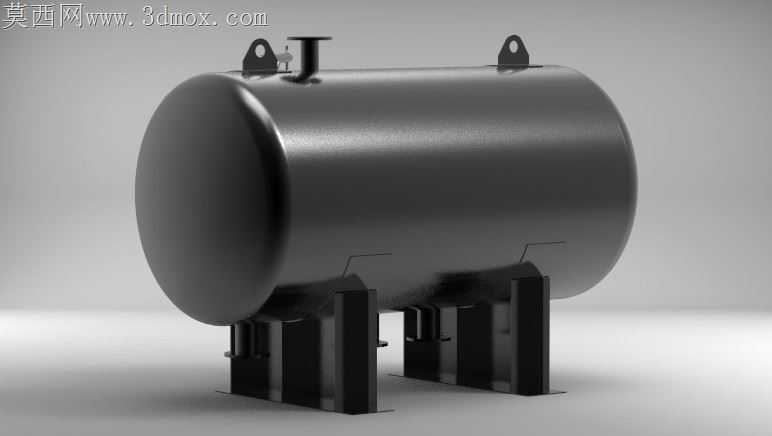

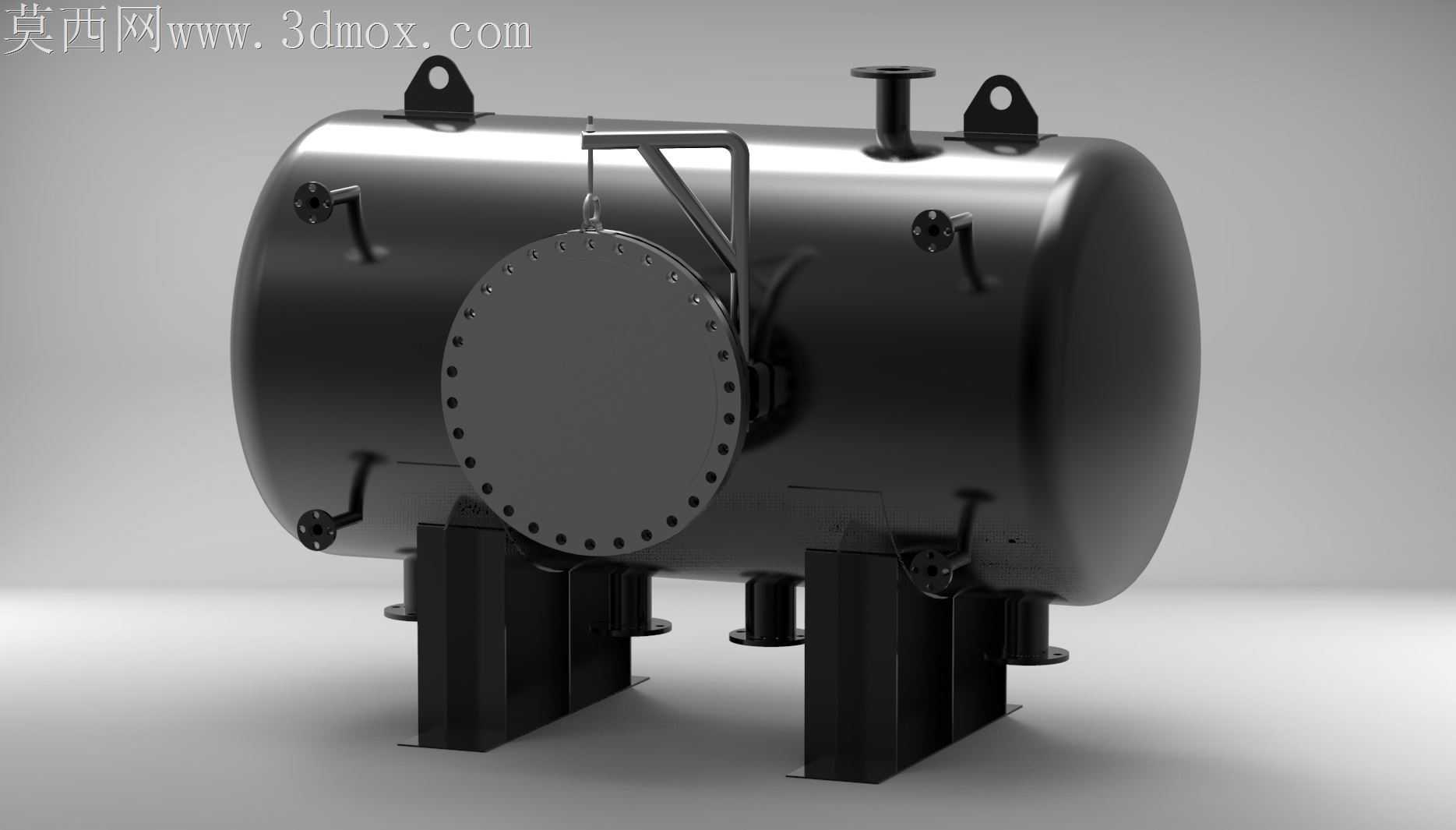

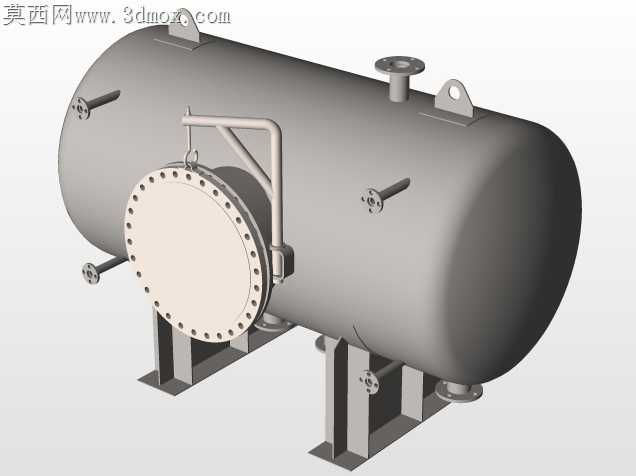

承压类罐体的加工落地，最先要啃下的就是厚壁卷圆后的焊缝应力释放难题，不少新手做这类结构时只盯着外形轮廓，忽略卷制后筒身圆度偏差对后续法兰装配的连锁影响，最后端盖螺栓孔对位偏差超差，现场组对时要反复修磨坡口，平白增加焊接变形风险。这款卧式外罐体的筒身接口排布没有走常规对称均分的老路，侧面的管嘴位置特意错开了鞍式支座的支撑应力集中区，避免开孔削弱区域和支座承重区叠合，降低承压运行时的局部应力峰值。端盖法兰的螺栓孔排布做了细微的位置优化，没有完全照搬标准法兰的孔位参数，而是结合筒身卷制后的实际圆度公差带，把靠近筒身纵焊缝的两个螺栓孔做了0.2mm的位置偏移补偿，抵消焊接变形带来的孔位错位，现场装配时不用再扩孔修正，能直接穿入螺栓完成预紧。筒身上的吊耳位置没有随便焊在筒身上方，而是对应内部的支撑筋位置做了定位，起吊时吊耳的载荷能直接传递到内部加强结构，不会拉扯筒身外壁造成局部凹陷。侧面的人孔结构周边加了一圈隐性的补强圈，和筒身外壁完全贴合过渡，没有突兀的凸起结构，焊接时能减少应力集中点，后期做无损检测也不会因为结构突变出现误判。鞍式支座的弧度和筒身外径做了完全贴合的匹配设计，支座和筒身接触的位置预留了0.1mm的垫片安装间隙，不会因为支座加工误差导致筒身局部悬空，运行时的承重能均匀分散到两个支座上，避免局部承压过大造成筒身变形。筒身顶部的小管嘴接口都做了加厚翻边处理，不用额外焊接补强板，减少焊缝数量的同时也降低了泄漏风险，翻边的圆弧过渡做了顺滑处理，后期做防腐涂层时不会出现积液死角。端盖和筒身连接的密封面做了细微的凸台结构，比常规平面密封的压紧比压更均匀，安装密封垫片时不会出现偏移，承压状态下的密封可靠性更高。不少同类罐体设计时会把支座直接焊死在筒身上，这款结构在支座和筒身的连接位置预留了微小的滑动间隙，能适配罐体受热膨胀时的轴向位移，不会因为热胀冷缩拉扯焊缝造成开裂。所有外部接口的端面都做了统一的高度基准对齐，后期外接管道时不用再调整管道长度，能直接对接法兰，减少现场安装的配管工作量。
