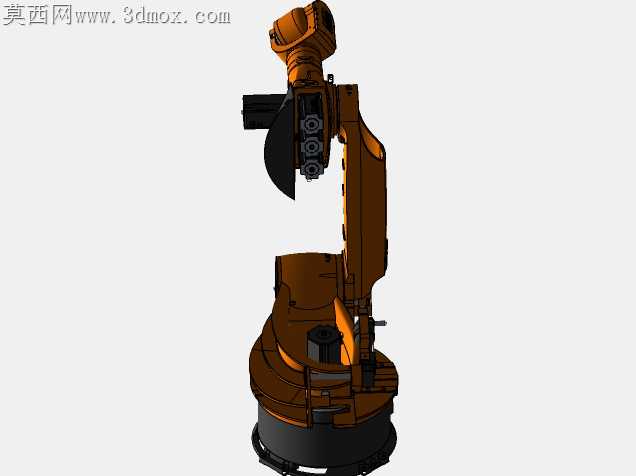

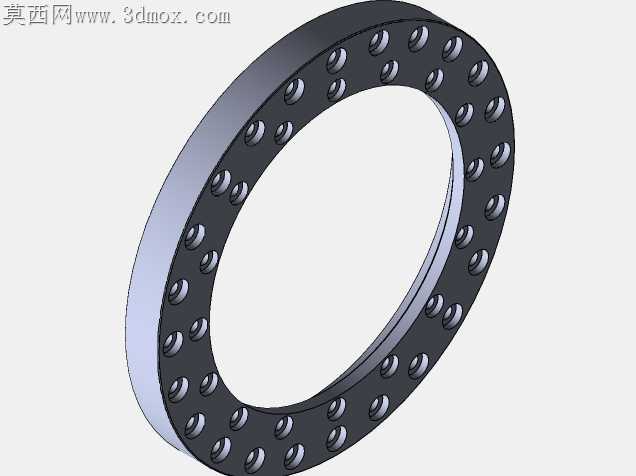

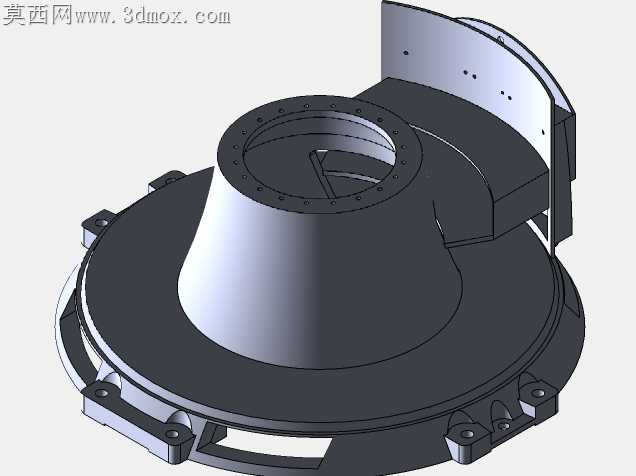

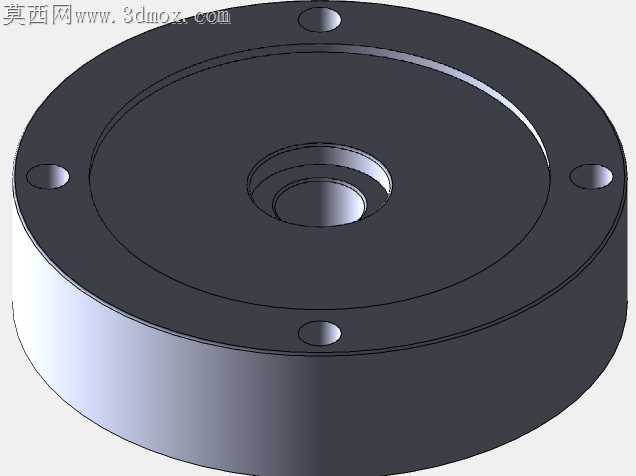

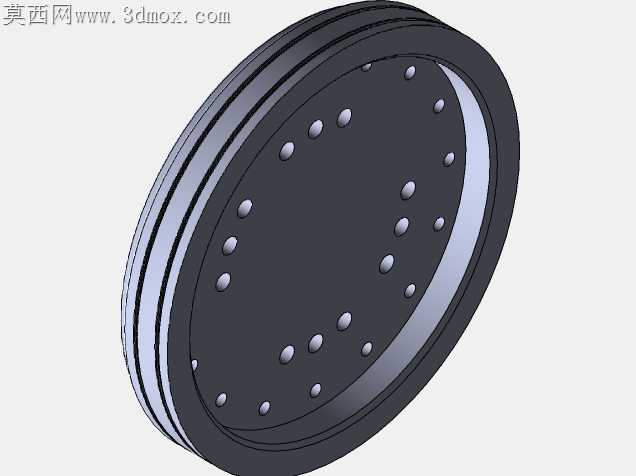

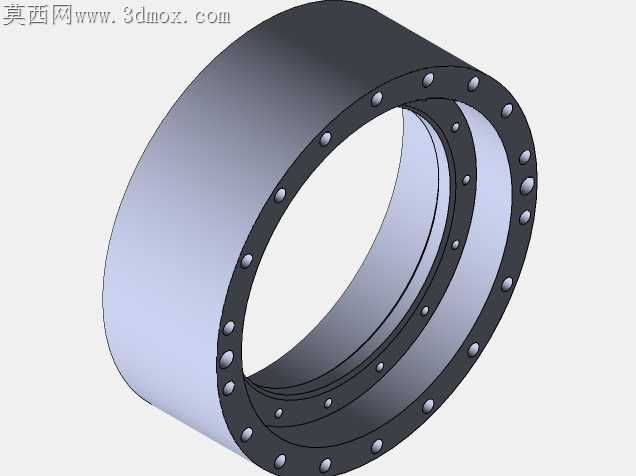

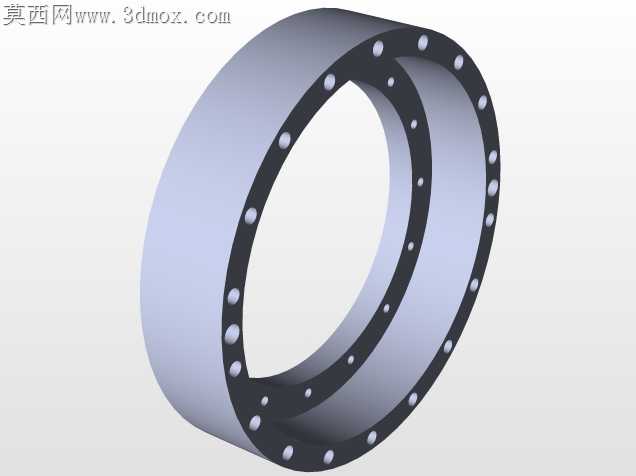

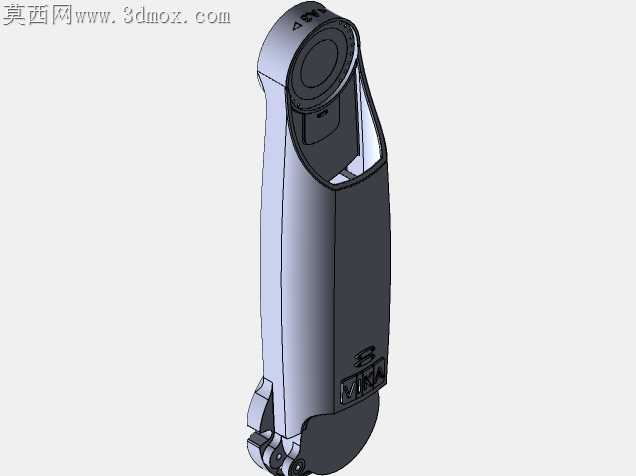

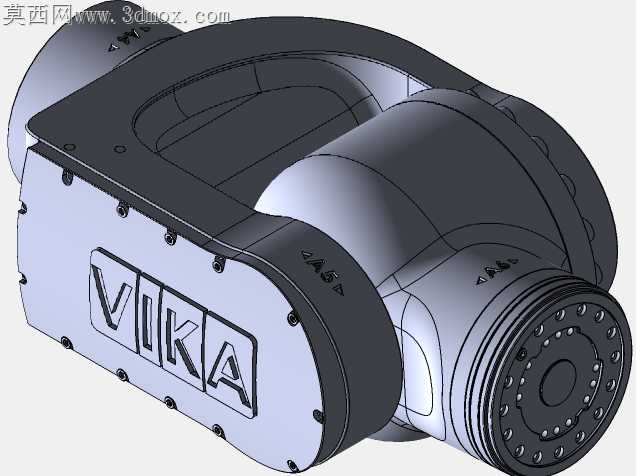

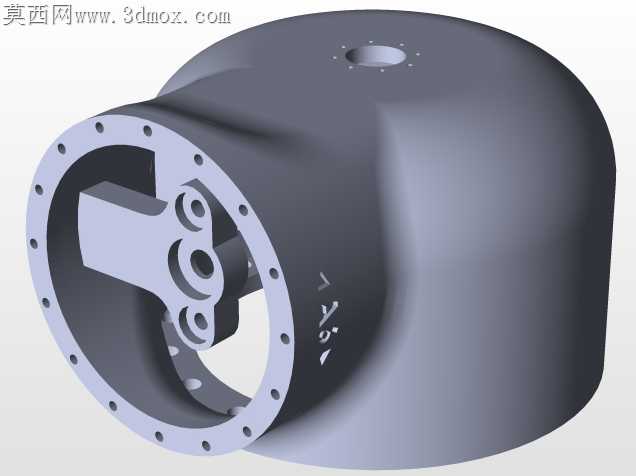

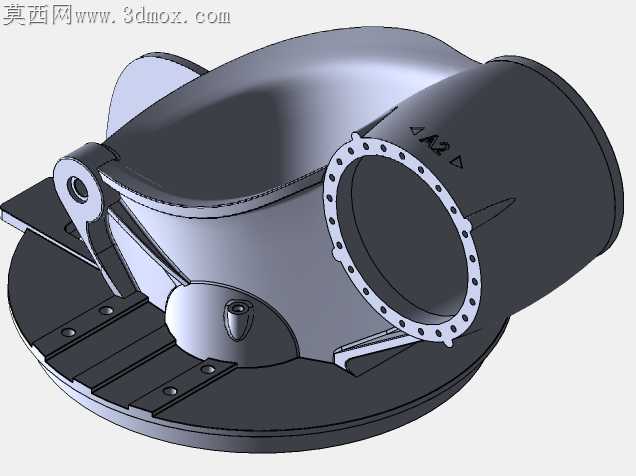

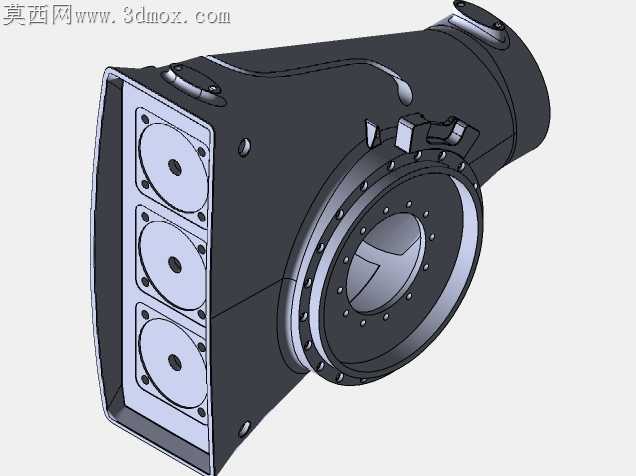

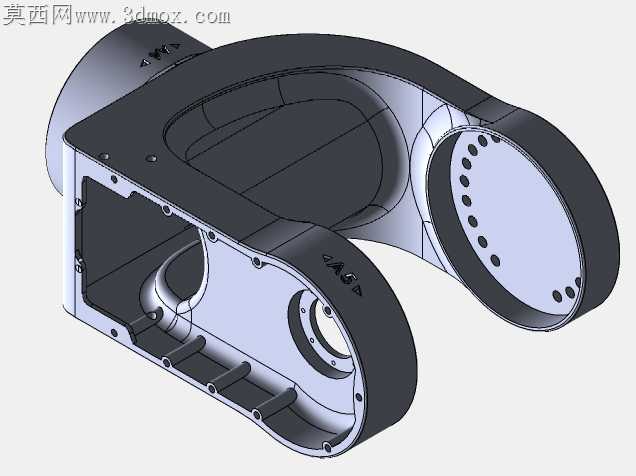

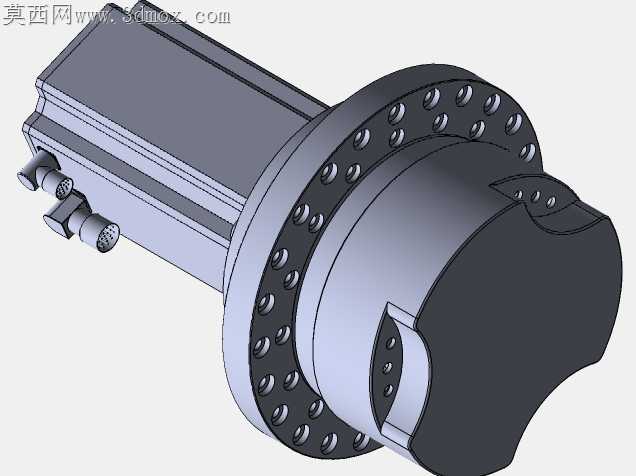

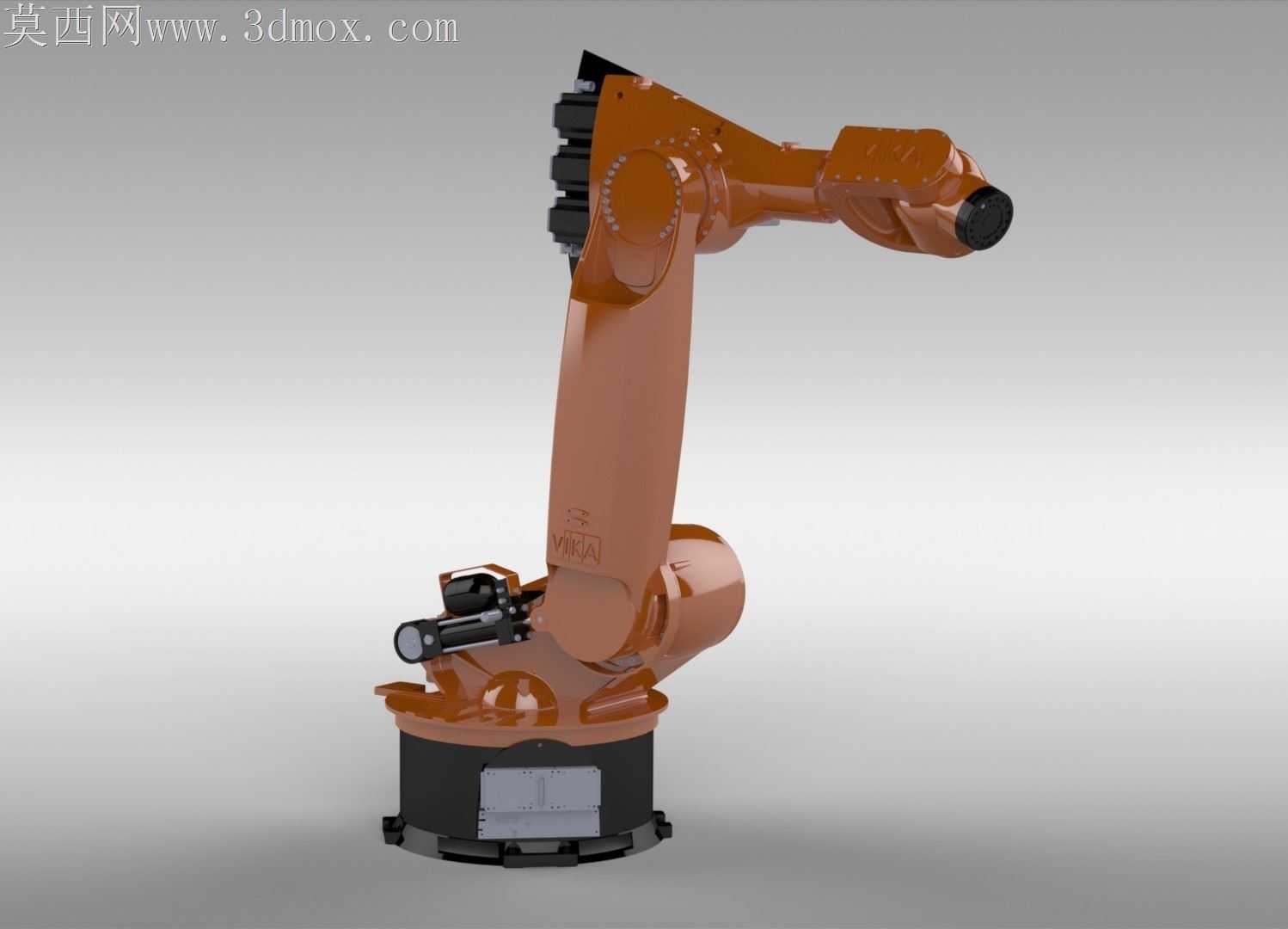

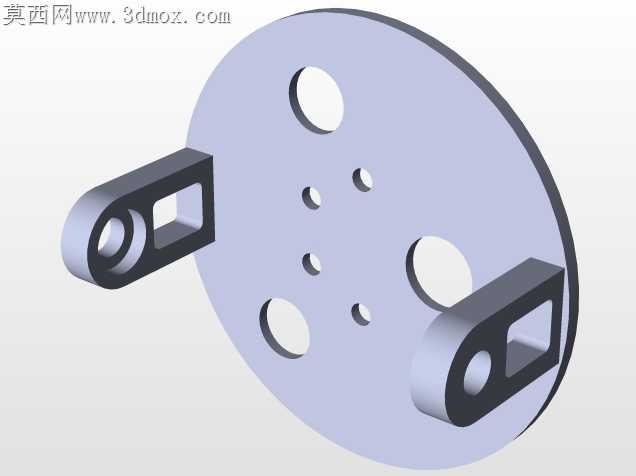

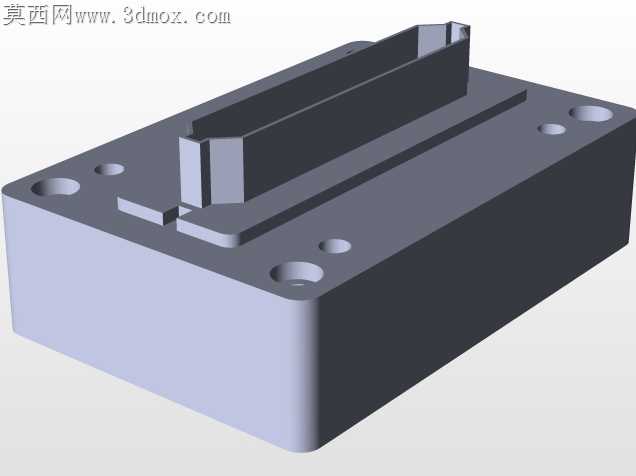

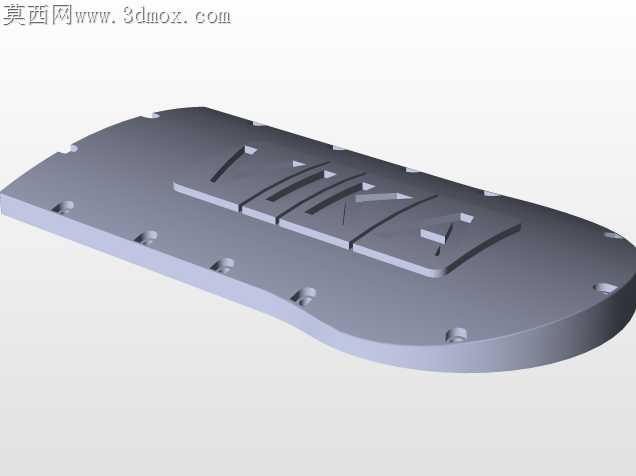

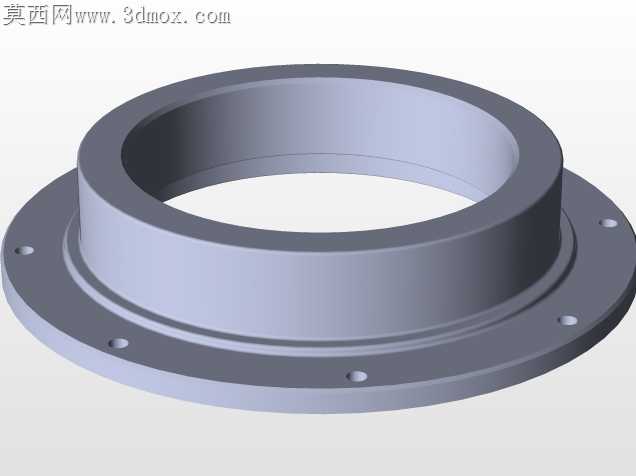

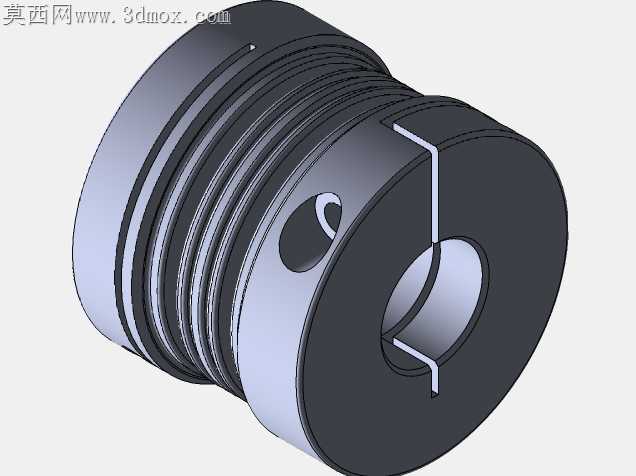

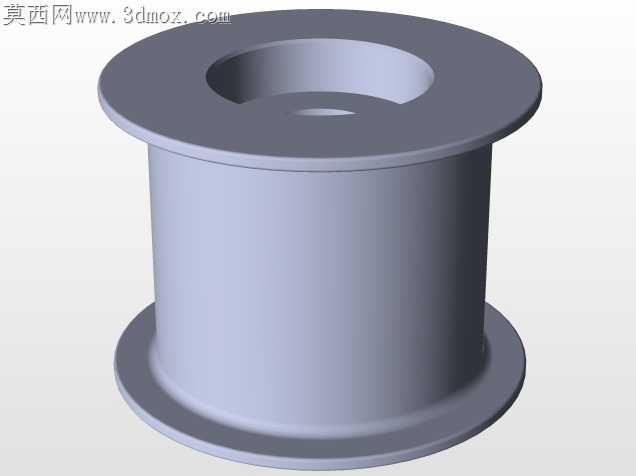

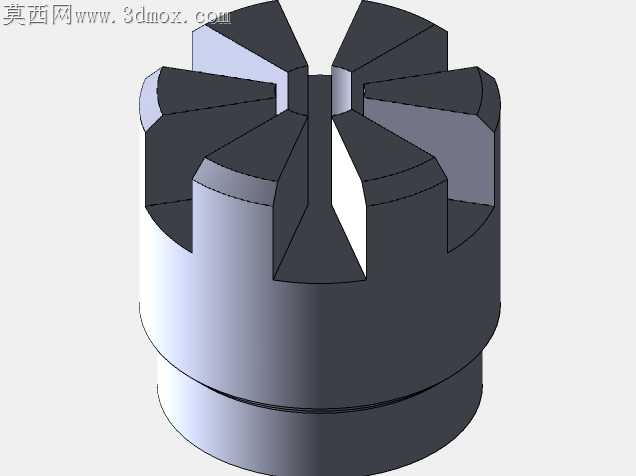

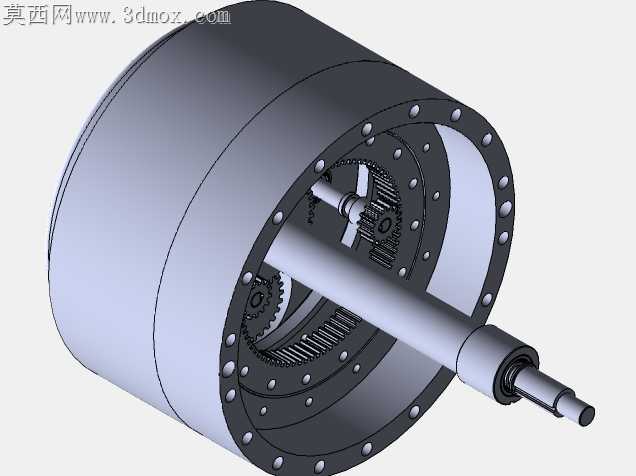

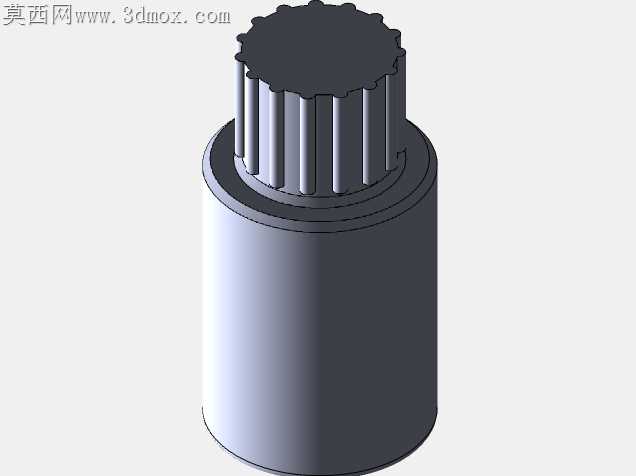

车间现场重载六轴机械臂长期运行后,常出现大臂关节处应力集中导致的铸件开裂、末端负载下关节形变超差、管线在极限摆角下剐蹭磨损的问题,这套机械臂的结构设计恰好针对这些现场痛点做了针对性的细节处理。底座与腰座的连接法兰处没有沿用常规的整圈螺栓均布设计,而是在腰座回转支承的受力侧加密了螺栓排布,对应大臂俯仰时的最大倾覆力矩方向,抵消长期重载启停带来的螺栓疲劳松动风险,底座侧面预留的走线槽做了圆弧过渡翻边,避免硬锐边角割伤拖链内的动力与编码线缆,哪怕机械臂做全周回转动作,线缆也不会出现局部弯折应力集中的情况。大臂的铸件壳体做了变壁厚处理,关节铰接处的壁厚比臂身中段厚4毫米,臂身非受力区域做了内凹的减重腔,既保证大臂在满负载俯仰时的结构刚性,又尽可能降低臂体自身重量,减小伺服电机的持续负载,臂身表面的加强筋没有做规整的横竖排布,而是顺着应力传递的路径做斜向延伸,把关节处的载荷均匀分散到整个臂身,避免筋条交接处出现应力断层。肘部关节的走线孔做了嵌套式的橡胶护圈预留位,护圈的弧度完全匹配小臂摆到极限负角度时的线缆弯折半径,不会出现线缆在孔口处被硬折的情况,关节处的密封槽做了双层错位设计,外层挡切削液与车间粉尘,内层封润滑脂,比常规单槽密封的防护等级高出一个层级,适配焊接、搬运、打磨这类多粉尘多飞溅的车间工况。腕部的三个关节做了紧凑化的同轴布局,末端法兰的连接端面做了定位止口与销孔的预留,不用额外做适配工装就能直接装夹焊枪、夹爪、打磨头等不同末端执行器,关节内部的走线腔做了分仓设计,动力线与编码器线分开走不同腔道,避免大电流动力线对编码器信号产生电磁干扰,哪怕高速启停时信号传输也能保持稳定。所有铰接孔的端面都做了0.2毫米的凸台设计,装配时轴承端面完全贴合凸台,不会因为铸件端面的平面度误差导致轴承装配倾斜,从根源上避免关节运转时的卡顿与异响,臂身所有的外露棱边都做了R3的圆角处理,既避免装配调试时剐蹭操作人员,也能减少喷涂时的漆料堆积,让铸件表面的漆面附着力更均匀,长期在车间油污环境下也不容易出现漆层起皮脱落的问题。
