工业厂房外置钢构夹层作业平台设计

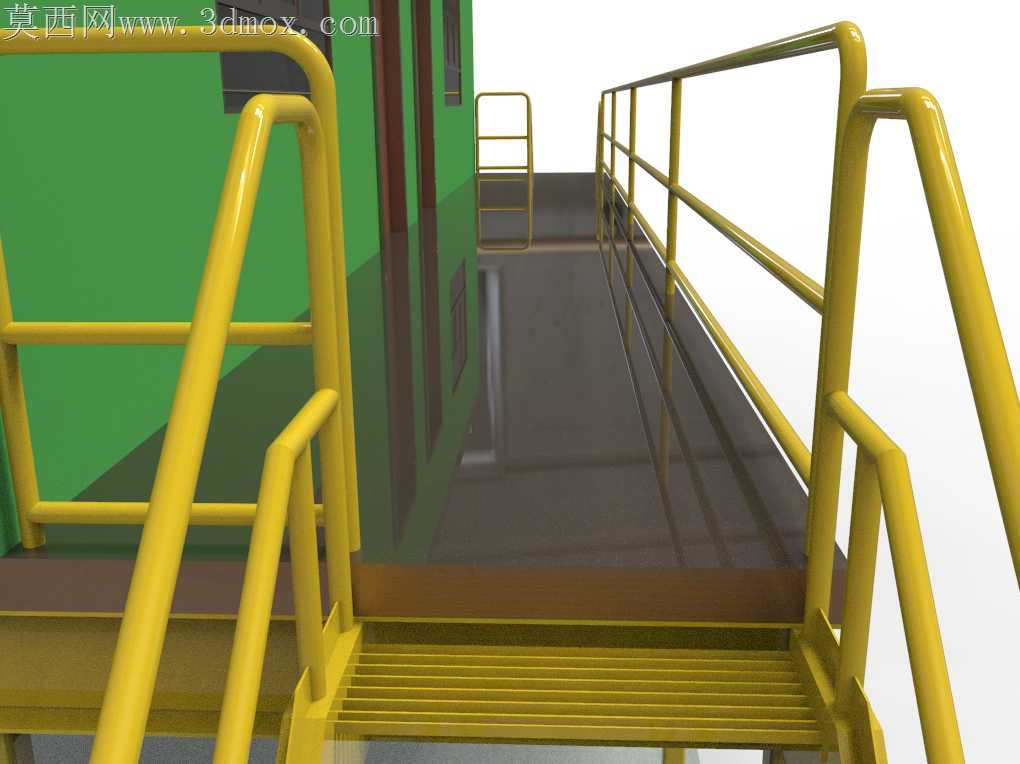

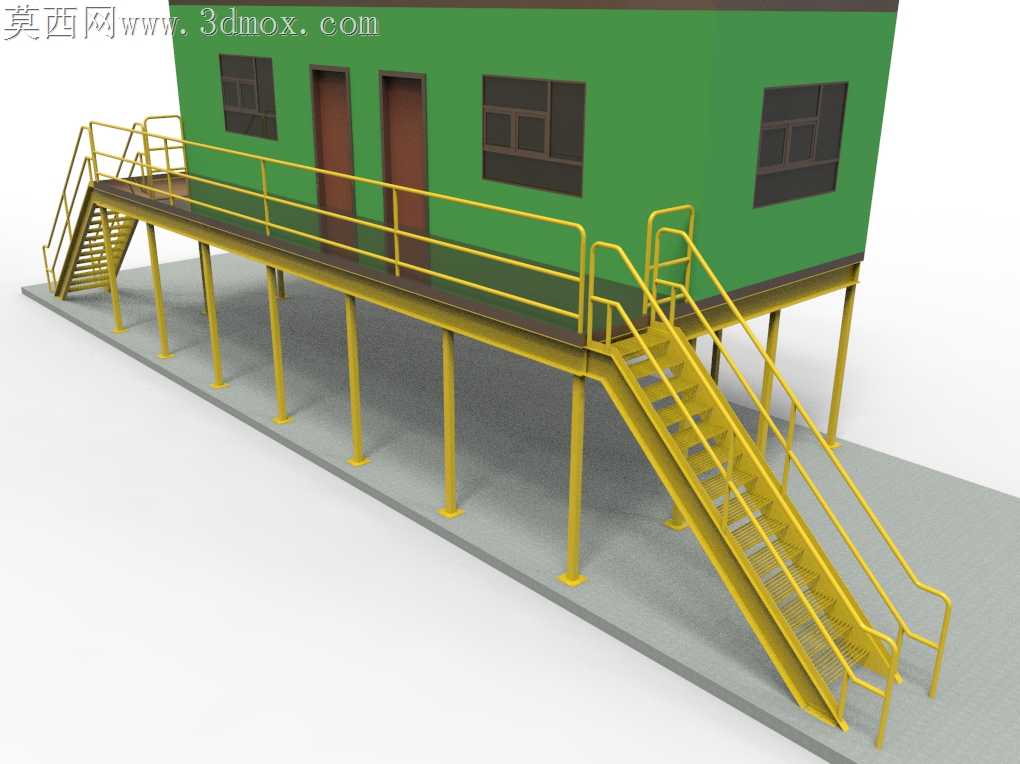

现场落地的钢构夹层最容易出问题的位置，从来不是主承重梁的选型计算，而是立柱与地面基础的接触节点、楼梯段与平台主梁的衔接焊缝，还有栏杆扶手的转角收口——这些位置如果在设计阶段没考虑加工适配性，现场安装时轻则要反复切焊调整，重则留下长期使用的结构隐患。这套夹层的立柱底部做了带加劲肋的方形底板，没有直接把圆管立柱焊在预埋钢板上，四块三角形加劲肋沿立柱周圈均匀分布，能把平台传递下来的竖向荷载均匀分散到基础接触面，避免立柱根部受剪出现焊缝撕裂，加工时底板可以提前在车间和立柱组焊完成，预埋钢板的位置公差允许有五毫米的偏移量，现场安装时不用反复撬动立柱对位，降低高空作业的调整难度。两侧的斜向钢楼梯没有采用整段焊接的梯梁结构，而是把踏步板、梯段侧边梁、扶手支撑拆成了可拆分的单元件，梯梁与平台主梁的连接位置预留了带长圆孔的连接耳板，就算现场平台安装的水平度有微小偏差，也能通过长圆孔微调楼梯的倾斜角度，不用在高空重新切割梯梁端头。楼梯的防护栏杆做了双道横杆设计，底部的挡脚板与踏步边缘留了三毫米的装配间隙，不会因为踏步板的焊接变形出现挡脚板卡滞装不上的问题，栏杆的所有转角位置都做了圆弧过渡，没有尖锐的直角焊口，既避免现场安装时划伤作业人员，也能减少应力集中导致的栏杆根部开裂。平台面层的边缘做了凸起的挡边，没有和平台面板做齐平设计，能避免平台上放置的工具、小零件从边缘滑落，下方通行区域不用额外搭设防护网。支撑立柱的排布避开了下方的通行通道，每根立柱的间距控制在三米以内，不用额外加设横向联系梁就能满足承重要求，减少了现场焊接的工作量。绿色的房体部分与平台边缘留了十毫米的伸缩缝，不会因为钢结构的温度变形挤压房体墙面，房体的门窗位置刚好对齐平台的出入口，人员从楼梯上下后不用在平台上绕行就能进入房间，日常巡检、设备操作的走动路线没有冗余。所有钢构件的连接节点都尽量采用螺栓预装加现场封焊的形式，车间加工时就能完成百分之七十的组焊工作，现场只需要完成节点对位和少量封焊作业，不用在现场进行大量的切割、打磨工作，既缩短了安装周期，也能减少现场施工的防火隐患。栏杆的黄色涂装、平台面的灰色防滑层、房体的绿色外墙，不同区域的色彩区分清晰，作业人员能快速识别危险边缘、通行区域和功能房间，不用额外张贴大量警示标识。
