直角方形管材快装连接固定结构

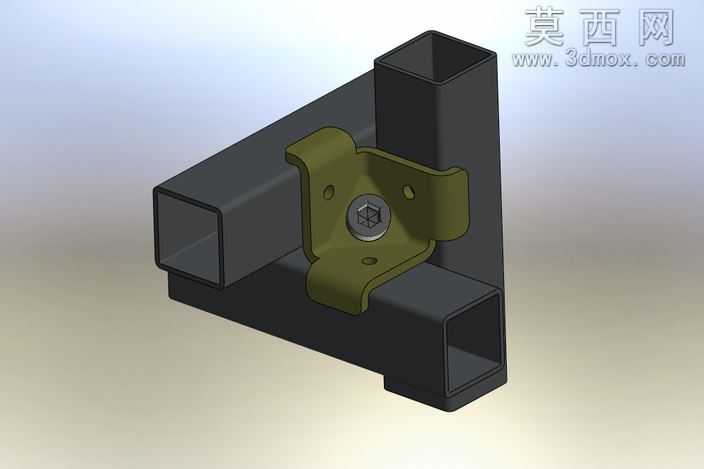

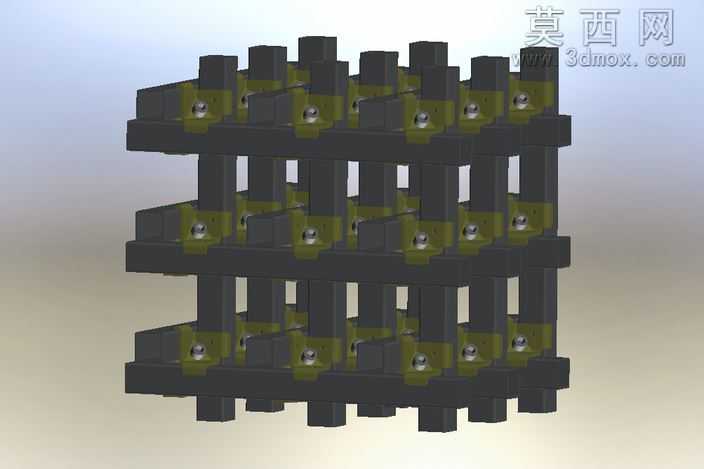

本作品为直角交汇方形管道的快装连接固定结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循方管型材的通用截面尺寸规范，对连接支架、锁紧螺栓、方形管材三个核心部件分别进行独立建模后完成总装配，保证各部件间的装配公差符合实际五金件的生产装配要求。渲染阶段采用哑光金属材质模拟方形管材的表面质感，对连接支架赋予军绿色喷塑五金的材质效果，还原冲压五金件表面细微的颗粒质感与哑光反光特性，锁紧螺栓采用镀锌金属材质，突出标准紧固件的金属光泽与表面防滑纹理细节，场景采用柔和的漫反射打光方案，避免生硬阴影遮挡结构细节，清晰呈现各部件的装配位置与贴合关系。结构设计上，连接支架采用一体冲压成型的弯折结构，三个贴合面分别对应垂直交汇的两根方形管材的外侧表面，每个贴合面预留安装孔位，中心位置设置螺栓锁紧结构，无需对管材进行焊接、打孔等二次加工，即可实现两根垂直方形管材的快速拼接固定，安装拆卸便捷，连接强度可靠，可适配通用规格的方形型材，广泛适用于框架搭建、管线排布、简易支架组装等场景。设计过程中重点优化了支架弯折处的圆角过渡，避免应力集中导致的冲压开裂问题，同时调整了贴合面的弧度设计，保证支架与方管表面能够完全贴合，减少装配间隙提升连接稳定性，螺栓安装位设计有沉台结构，保证螺栓锁紧后头部不突出支架表面，避免剐蹭提升使用安全性，整体结构简洁实用，兼顾了安装便捷性与结构可靠性，符合通用五金配件的设计规范与使用需求。
