中央推进器配套缓冲组件结构设计

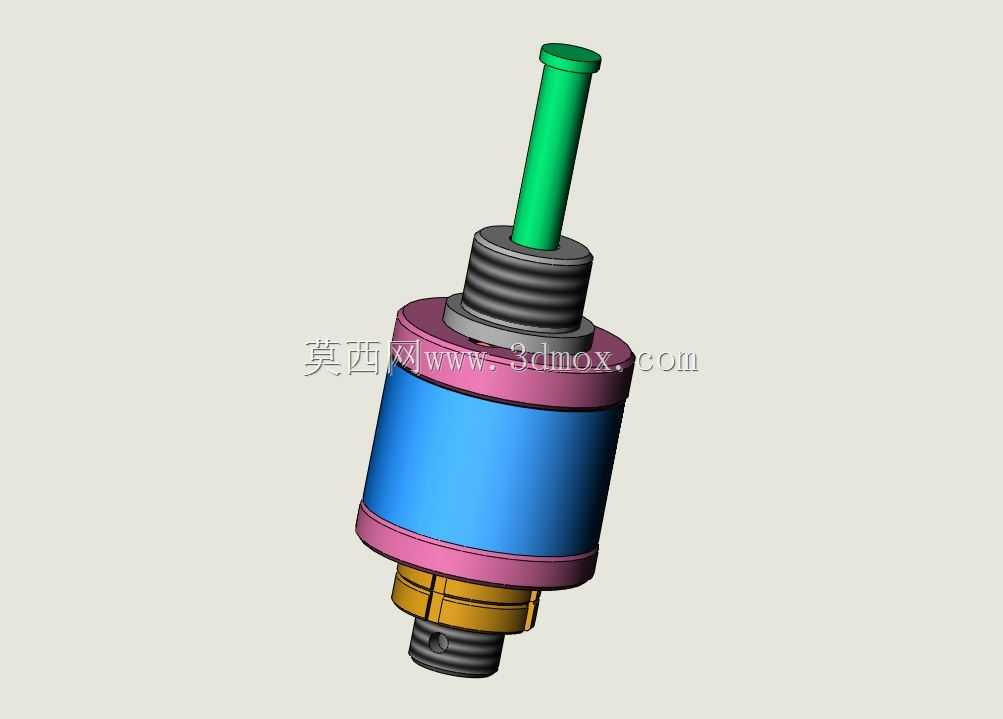

　　在各类带中央推进机构的工业设备运行场景中，这类缓冲组件往往承担着行程末端吸能、降低刚性冲击的核心作用，常见于冲压送料机构、自动化装配线推进工位、重型设备进给系统的行程限位段，避免推进杆在快速伸出到位时与基座发生硬碰撞，既保护推进驱动端的传动部件不受冲击载荷损坏，也能减少工位上被输送、被加工工件的位置偏移风险。从结构设计逻辑来看，这款缓冲组件采用同轴式分层布局，最上端的伸出杆为受力输入端，表面做了硬化处理以应对频繁的轴向接触摩擦，杆体根部设置的波纹防尘套可以阻挡车间环境中的金属切屑、粉尘进入内部缓冲腔，避免密封件被硬质颗粒划伤导致缓冲性能衰减。中间段的主筒体为核心缓冲功能区，外部的环形限位凸台直接承担安装定位作用，

　　安装时只需将筒体穿入安装基座的对应通孔，靠上下两层环形凸缘卡接在安装板两侧即可完成轴向固定，不需要额外设计复杂的抱紧支架，能有效压缩安装空间占用，适配紧凑布局的设备内部工位。下端的连接段设置了外螺纹结构与定位卡槽，既可以通过螺纹旋接在设备基座的对应安装孔内，也能配合卡圈实现周向防转，避免缓冲器在长期受轴向冲击时出现松动移位。从功能实现角度，这款缓冲器采用液阻吸能的核心原理，内部设置了多级节流阻尼结构，当上端推杆受到轴向压力向内回缩时，内部阻尼介质会通过预设的节流孔产生流动阻力，将冲击动能逐步转化为热能耗散，整个缓冲行程的阻尼力可以根据推进负载的大小做适配调整，避免出现缓冲前期阻力过小撞底、或是后期阻力过大导致推进机构反弹的问题。

　　在实际选型适配时，需要重点关注几个安装边界参数：首先是推杆的最大伸出长度，要匹配推进机构的总行程，保证推进到位前缓冲器就开始介入吸能，预留足够的缓冲行程；其次是筒体的最大外径，要适配安装板的开孔尺寸，同时预留至少2mm的周边间隙，避免安装时出现干涉；最后是下端螺纹段的旋合长度，要保证螺纹啮合圈数不低于6圈，确保受冲击时连接强度足够，不会出现螺纹滑牙失效的问题。在结构细节处理上，推杆与筒体的配合段采用了高精度的间隙配合，配合面粗糙度控制在Ra0.8以下，同时搭配了双唇口密封件，既保证推杆伸缩时的顺滑无卡滞，也能杜绝内部阻尼介质出现渗漏，适合在长期连续运行的自动化设备上使用，日常维护只需要定期检查防尘套是否破损、

　　推杆表面是否有硬质附着物即可，不需要频繁拆解保养。不同于常规的小型橡胶缓冲垫，这款金属结构的缓冲器可以承受更大的单次冲击能量，缓冲行程的一致性更好，不会像橡胶件那样长期使用后出现老化变硬、缓冲性能大幅衰减的问题，在冲击频率较高、负载波动较大的推进工位上，使用寿命可以达到橡胶缓冲件的5倍以上。在三维建模过程中，所有配合面都做了公差匹配设计，安装定位基准统一选在筒体中间的环形凸台下端面，和设备安装时的定位基准保持一致，方便后续出工程图时直接标注形位公差，也能在虚拟装配时直接验证和周边推进部件的干涉情况，提前排查安装时可能出现的空间冲突问题。
