多凸耳接触焊螺母结构设计

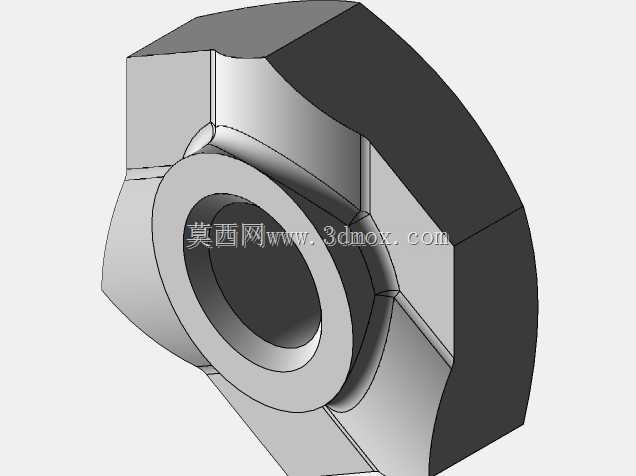

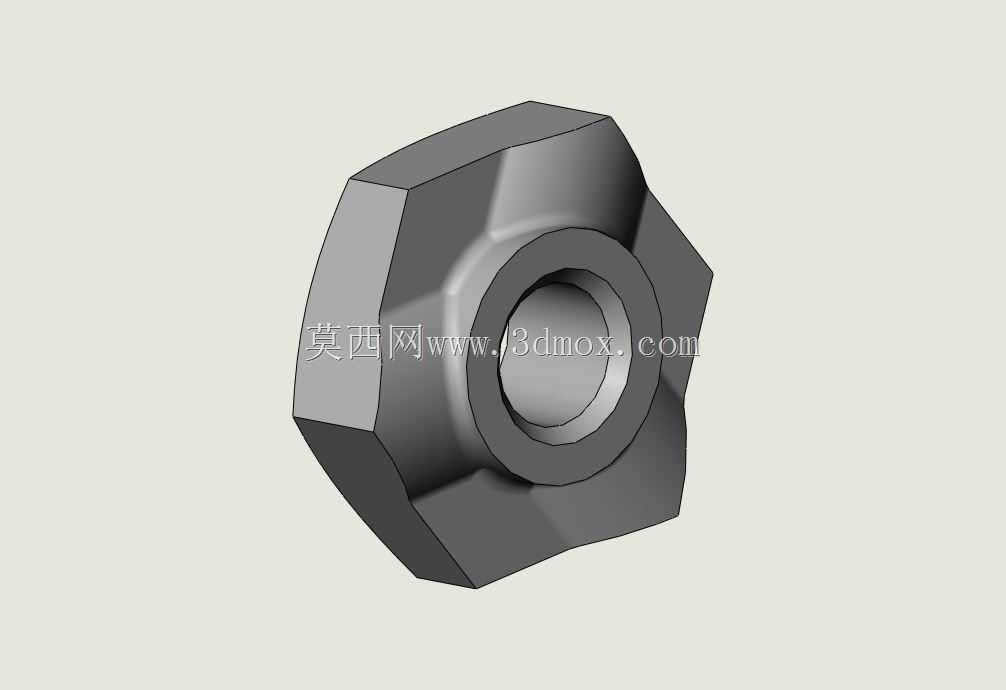

　　在汽车白车身焊装、低压柜体组装、钣金结构件拼接的生产场景里，这类带多凸耳结构的接触焊螺母是十分常用的内嵌紧固件，和常规六角焊接螺母不同，它的外轮廓做了四个对称分布的凸耳结构，每个凸耳的端面都预留了焊接凸点，在电阻凸焊作业时，四个凸点能同时接触钣金母材表面，电流通过凸点时会集中发热，让接触区域快速熔接，相比普通六角焊螺母的角部焊接，这种结构的焊接定位更稳，焊后抗扭转能力更强，不会出现螺母跟转的问题。

　　从实际使用的工况来看，这类螺母大多用在1.2mm到3mm厚度的冷轧钢板、镀锌钢板连接场景，比如白车身的内饰安装点、电气柜的内部支架固定点、农机覆盖件的螺纹预埋位置，焊前不需要在钣金上攻丝，只需要提前冲好匹配螺母外径的定位孔，把螺母嵌入定位孔后，凸耳端面贴紧钣金表面，用凸焊机的电极压住螺母中心孔和背面钣金，通电后就能完成焊接，焊后螺纹孔和钣金表面垂直，能保证后续螺栓装配的同轴度。

　　设计这个零件的时候，首先要考虑的是焊接后的抗扭强度和螺纹的有效啮合长度，中心螺纹孔的精度按照6H级公差设计，螺纹小径处留够0.2mm的退刀空间，避免攻丝时出现烂牙；凸耳的外轮廓做了圆弧过渡，没有尖锐的直角，一方面是冷镦成型的时候能减少材料流动阻力，降低模具的磨损，另一方面焊接后不会有尖锐的边角划伤后续装配的线束或者操作人员。螺母的基体厚度要匹配螺纹规格，比如常用的M6规格，基体厚度控制在6mm左右，既能保证螺纹有足够的啮合长度，承受8.8级螺栓的锁紧力矩，也不会因为太厚导致焊接时热量传导太慢，出现虚焊的问题。

　　安装边界方面，螺母嵌入钣金的定位孔直径要比螺母中心圆柱外径大0.1mm到0.15mm，间隙太大的话焊后螺母容易偏斜，导致螺纹孔和钣金面不垂直，后续螺栓装配时会出现别劲的问题；四个凸耳的外边缘到定位孔中心的距离要一致，焊接时电极的压合面要完全覆盖四个凸耳，保证每个凸点的焊接压力一致，避免出现某一侧凸点没焊透的情况。另外螺母的焊接端面做了0.3mm高的凸点，凸点的形状是圆台形，焊接时凸点先熔化，在电极压力下形成均匀的焊核，焊核直径控制在3mm左右，既能保证足够的连接强度，也不会因为焊核太大导致螺纹孔受热变形。

　　从结构细节来看，螺母中心孔的入口处做了1mm×45°的倒角，方便后续螺栓的导入，即使焊后有轻微的飞溅物粘在孔口，倒角也能引导螺栓顺利拧入；凸耳和中心圆柱的连接位置做了R1.5的圆角过渡，冷镦成型时这个位置不会出现应力集中，零件在承受横向载荷的时候，也不会在连接位置出现断裂的问题。和普通的点焊螺母相比，这种多凸耳结构的接触焊螺母不需要做定位工装，依靠自身的凸耳就能卡在钣金孔上，焊接时不会移位，适合自动化焊装线的快速上料作业，在批量生产的时候能大幅减少定位调整的辅助时间，提升焊装工序的效率。

　　在选型匹配的时候，要根据母材的厚度选择对应规格的螺母，母材厚度小于1.2mm的时候，要适当降低焊接电流，避免焊穿钣金；母材厚度大于3mm的时候，可以适当延长焊接通电时间，保证凸点完全熔透，形成可靠的焊核。另外这类螺母一般采用低碳冷镦钢制作，表面不做镀锌处理，避免焊接时锌层蒸发产生气孔，影响焊核强度，焊后再和整体结构一起做电泳或者喷塑处理，就能满足防腐要求。
