弹性卡箍式快装管夹结构设计

　　在流体输送管路布设、气动系统排布、小型设备线束与管路集成的现场作业中，管夹是最容易被忽略却直接影响管路运行稳定性的基础零件。这款弹性卡箍式管夹的设计，完全围绕无额外紧固件、徒手快装的实际作业需求展开，没有冗余的结构设计，每一处弯折都对应实际装配与使用的受力需求。

　　从实际应用场景来看，这类管夹广泛适配小通径的塑料软管、橡胶油管、低压气动管路的固定，常见于小型自动化设备的气路排布、家电内部管路走线、园林灌溉管路临时固定、小型机动车辆的油路与线束固定场景，不需要配套螺栓、扎带等额外紧固件，单人徒手即可完成装配与拆卸，在需要频繁调整管路位置、后期维护频次较高的布设场景中，能大幅降低装配与维护的工时成本。

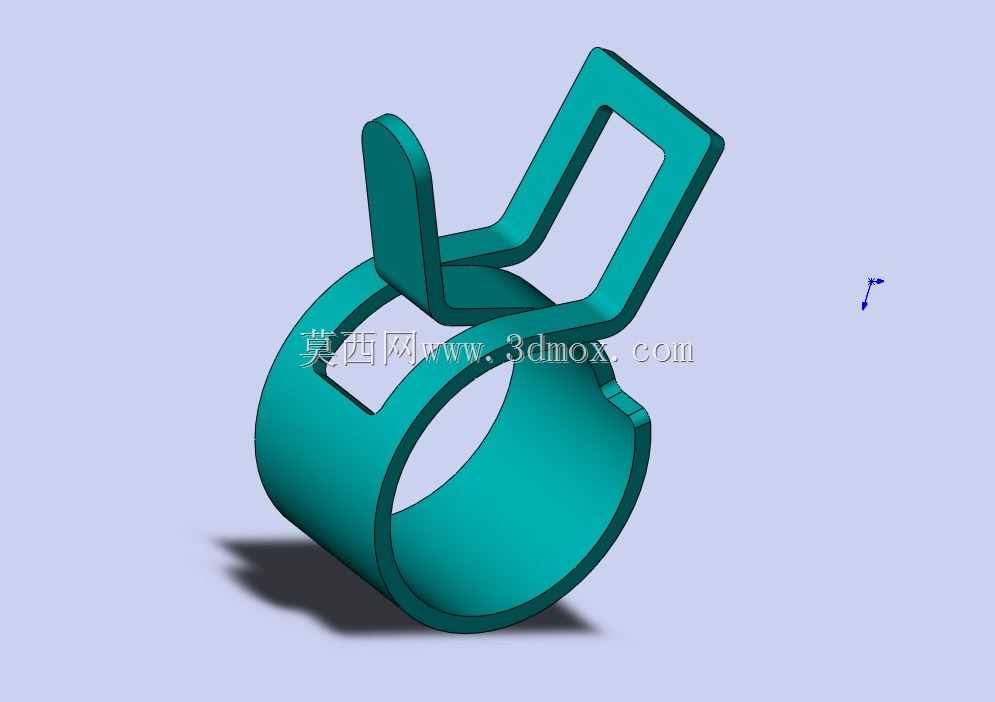

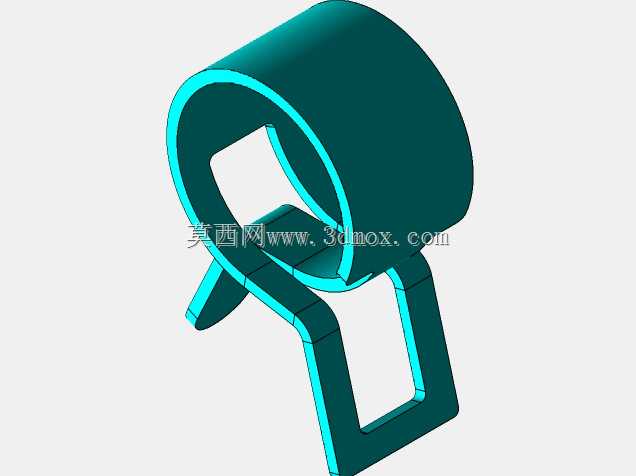

　　结构设计上，这款管夹采用单条弹性金属带一体弯折成型的思路，没有焊接、铆接等额外连接工序，整体依靠材料本身的弹性实现抱紧与锁止。下部的C型抱紧环是核心的受力部位，环体内径适配对应通径的管路外径，开口处做了小幅度的外翻导向设计，装配时不需要额外工具，只需要将开口对准管路按压，即可依靠材料形变让管路滑入环体内腔，环体内壁与管路外壁的接触为整周大面接触，相比点接触式的紧固结构，不会对软管外壁造成局部应力切割，能避免长期使用下软管被卡破的风险。上部延伸出的扳扣式锁止结构是这款管夹的设计核心，锁止臂从抱紧环的一侧向上延伸弯折，末端形成带操作拨片的框型锁止位，对应的另一侧环体上预留了卡接缺口，当管路压入抱紧环后，只需要向下按压拨片，将锁止臂卡入对应缺口，即可通过杠杆力让抱紧环产生向内的预紧力，牢牢箍住管路外壁；需要拆卸时，只需要向上扳动拨片即可解除锁止，整个操作过程不需要螺丝刀、扳手等任何工具，在狭小的设备内部装配空间里，操作优势非常明显。

　　从安装边界与尺寸适配的角度来看，这类一体成型的弹性管夹没有突出的安装耳座，整体占用的装配空间远小于传统的螺栓紧固式管夹，抱紧环的轴向宽度根据管路通径匹配，不会出现过宽导致的管路布设间距浪费，也不会因为过窄导致抱紧力不足、管路窜动的问题。锁止状态下，上部的扳扣结构与抱紧环的中心距控制在合理范围，既保证了杠杆锁止的力臂足够，不需要施加过大的按压力就能完成锁止，也不会因为力臂过长导致结构容易受外力剐蹭误开。材料选型上适配弹簧钢或者高弹性不锈钢带，冲压弯折后做去毛刺处理，所有边缘位置都做小圆角过渡，避免装配时划伤操作人员、割破管路外壁，表面处理根据使用场景可选镀锌、镀镍或者钝化处理，适配普通干燥环境或者有轻度防腐蚀需求的作业场景。

　　实际使用中，这款管夹的预紧力通过材料厚度、弯折角度的匹配实现精准控制，既不会因为预紧力过大导致软管被压瘪、影响管路内部流体通径，也不会因为预紧力不足导致管路在受油压、气压脉冲冲击时出现松脱、窜动的问题。相比传统的喉箍、扎带类固定件，这款管夹可以重复拆装使用，不会像尼龙扎带一样拆卸即报废，在样机调试、管路频繁调整的场景下，能大幅降低耗材成本；同时一体成型的结构没有零散小零件，不会出现装配时零件掉落进设备内部造成隐患的问题，非常适合自动化装配线的批量上料装配，零件本身的结构一致性好，批量生产的尺寸公差容易控制，抱紧力的一致性远高于需要人工拧紧紧固件的传统管夹。

　　在结构细节的处理上，锁止臂与环体连接的弯折位置做了圆弧过渡，避免长期反复拆装过程中应力集中导致的金属疲劳断裂，锁止扣的卡接位置做了小角度的倒扣设计，锁止到位后能形成可靠的轴向限位，即使管路受外力拉扯、设备运行产生持续振动，锁止结构也不会自行脱开。操作拨片的位置做了加宽处理，手指按压的接触面积足够，即使戴劳保手套操作也能顺利施加按压力，不会出现打滑的问题。
