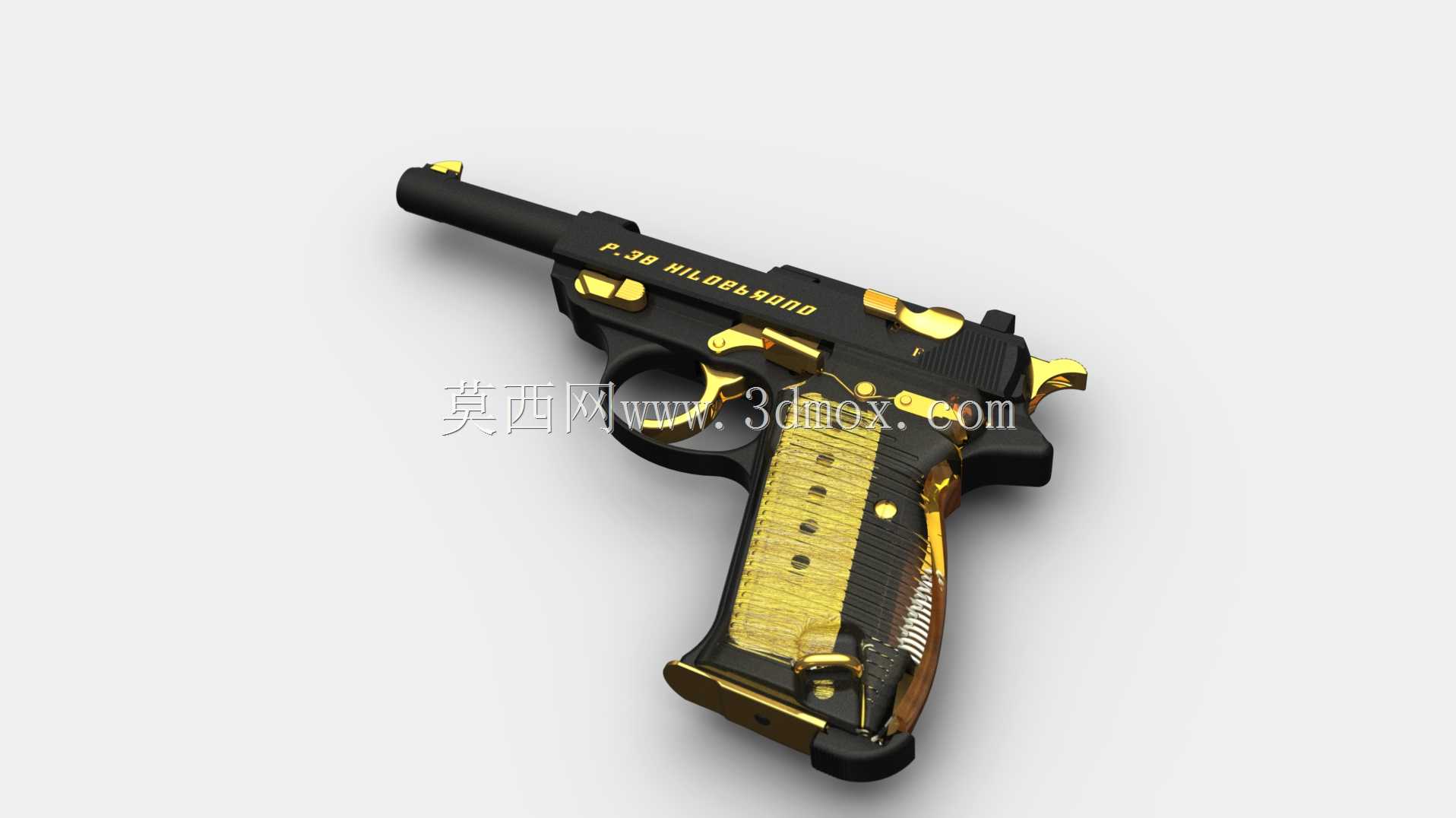

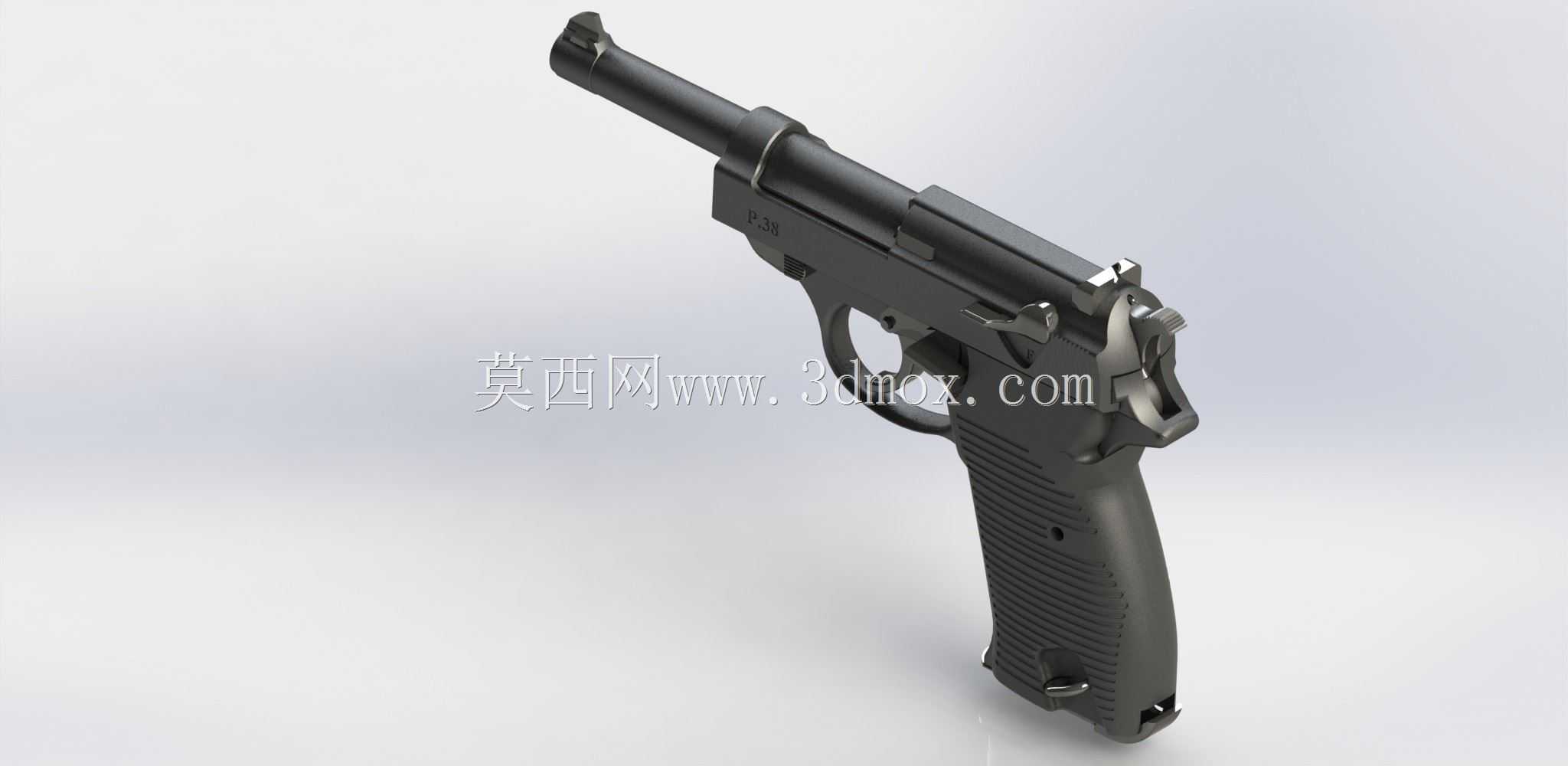

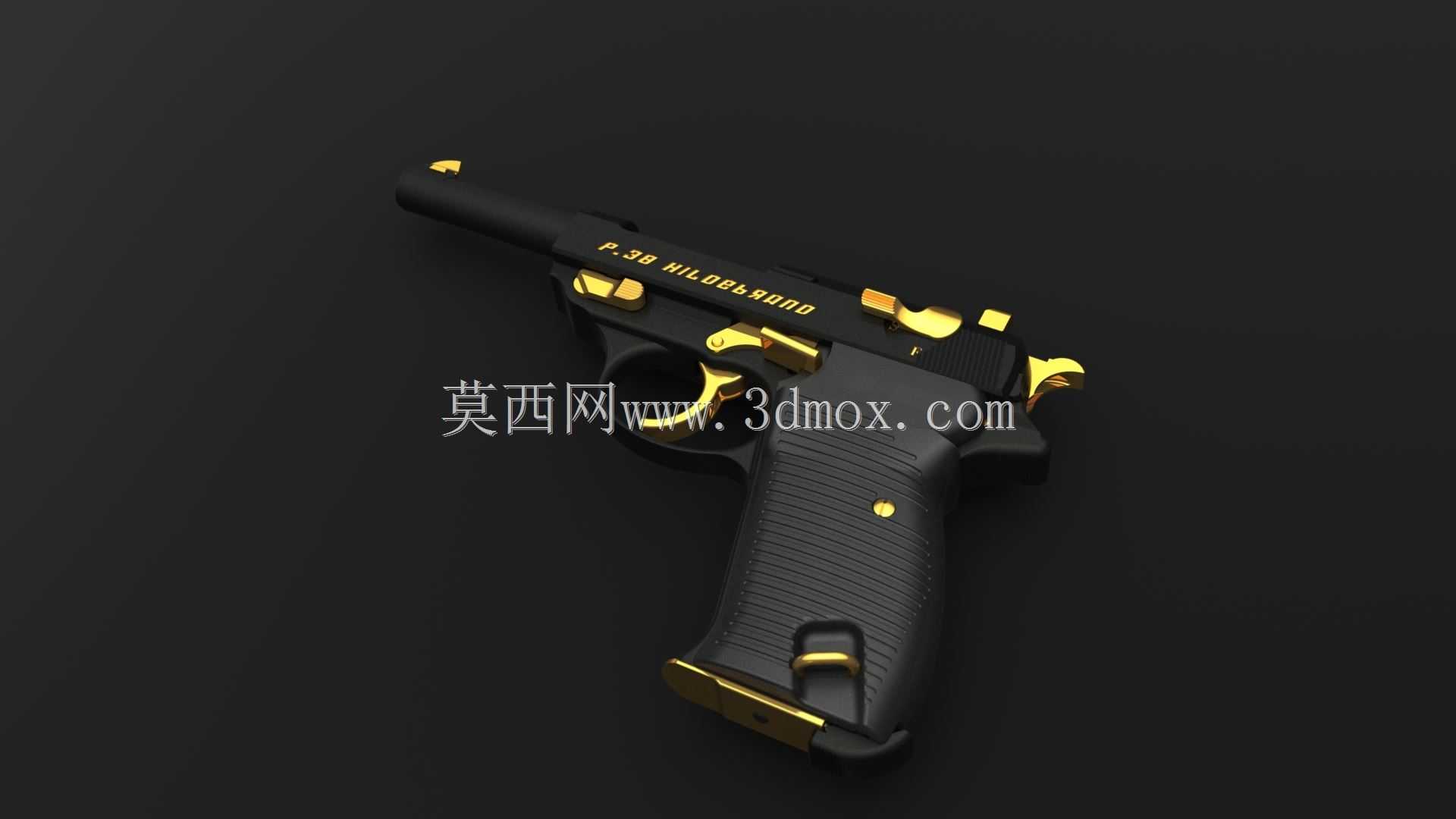

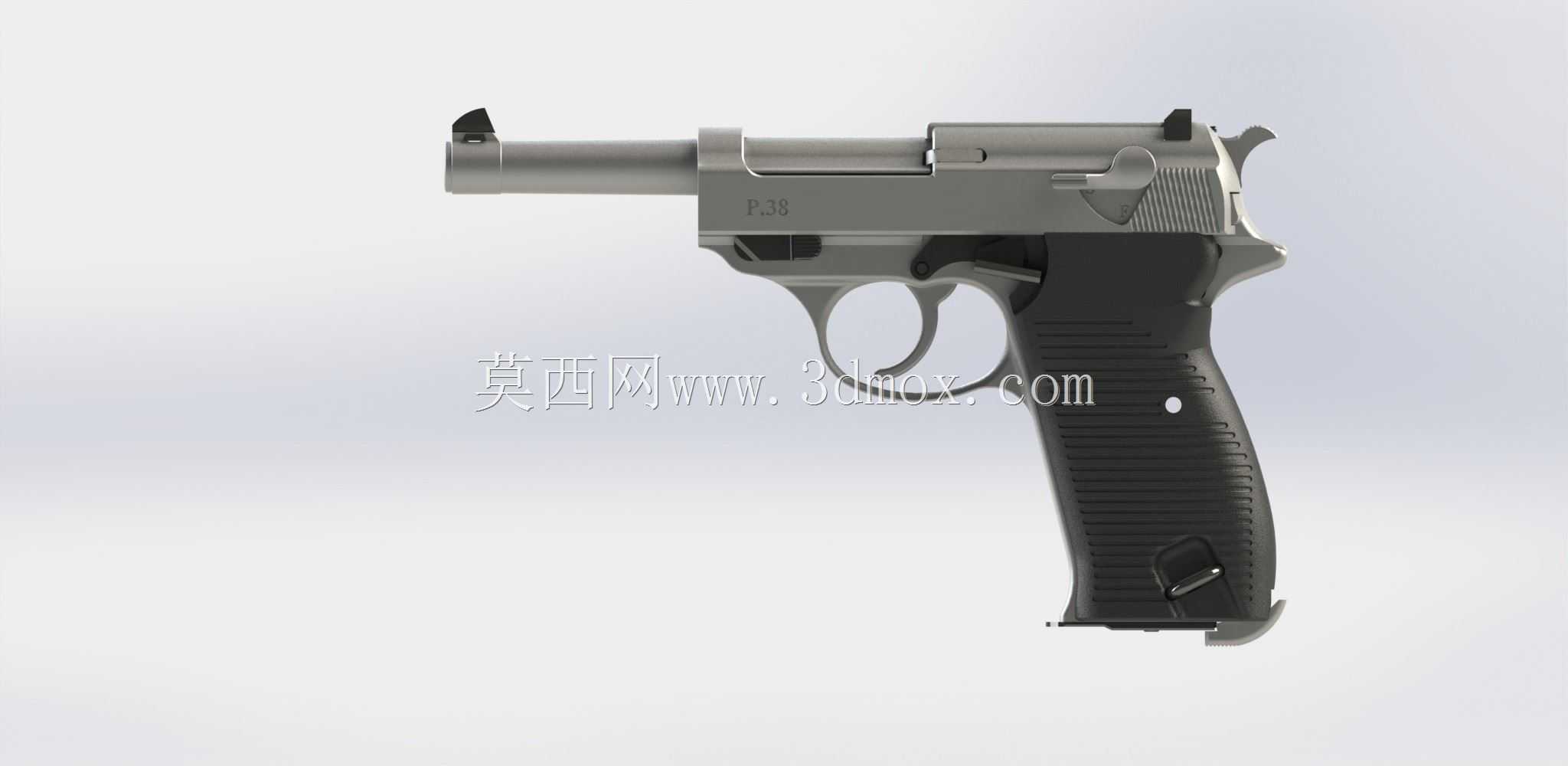

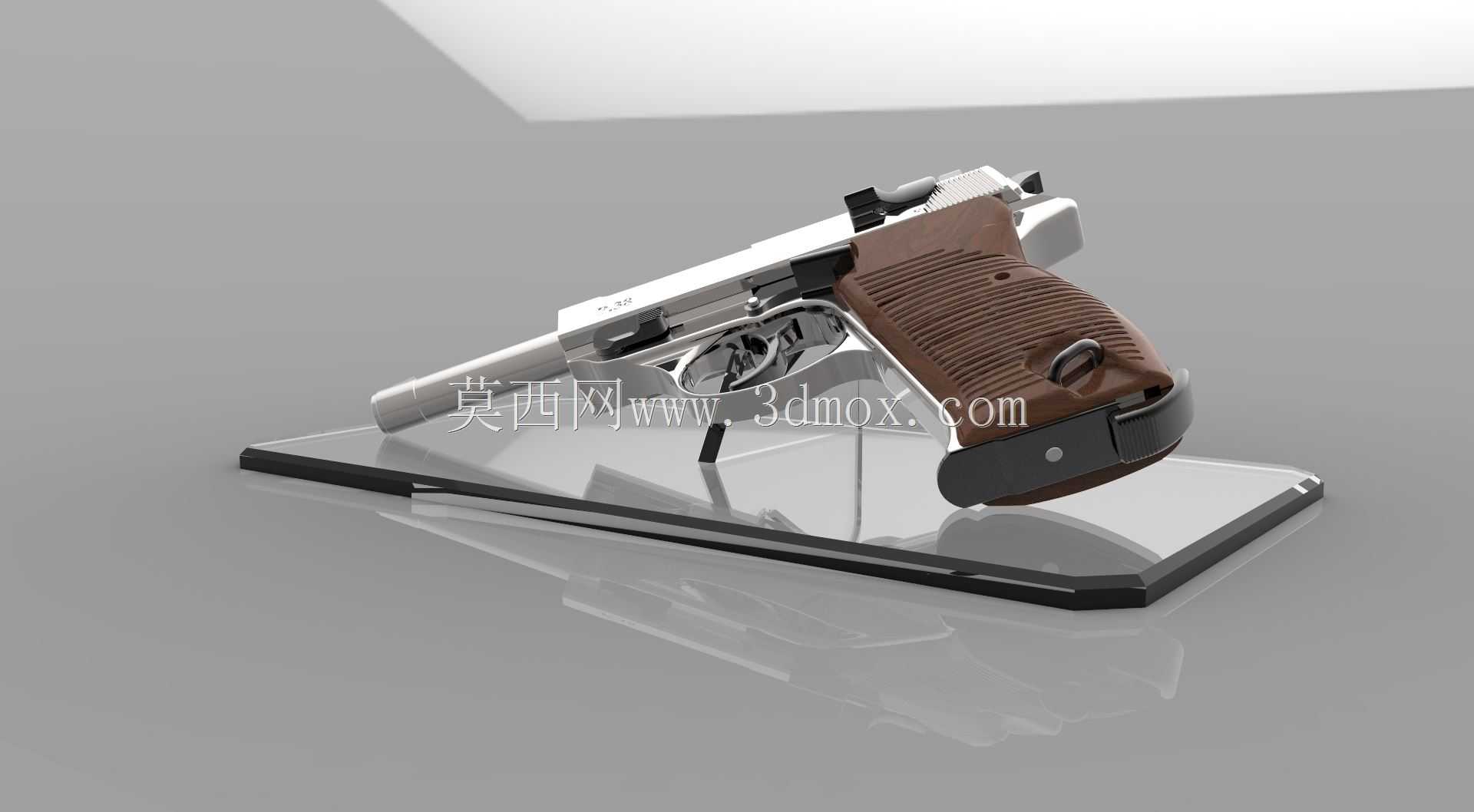

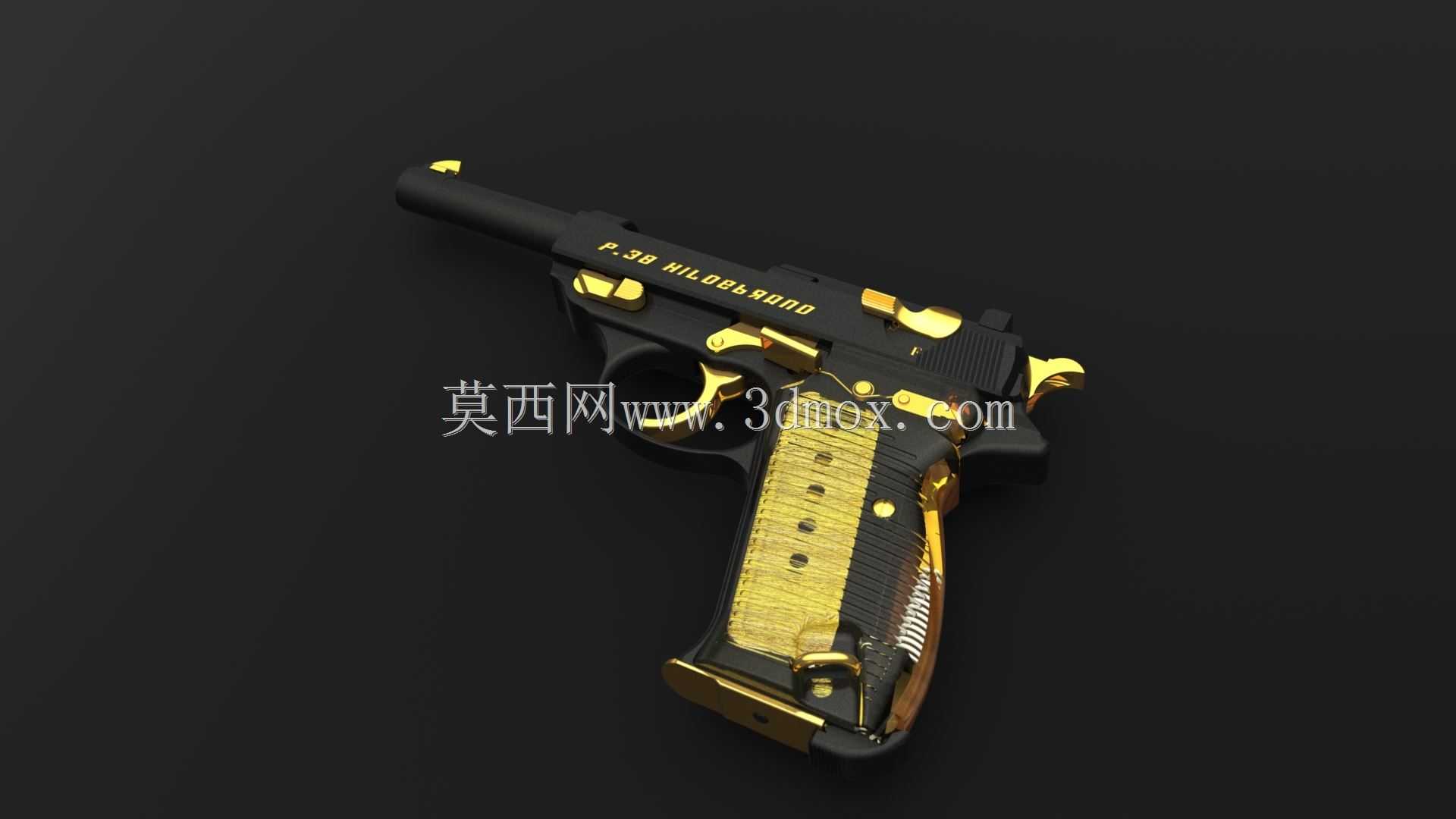

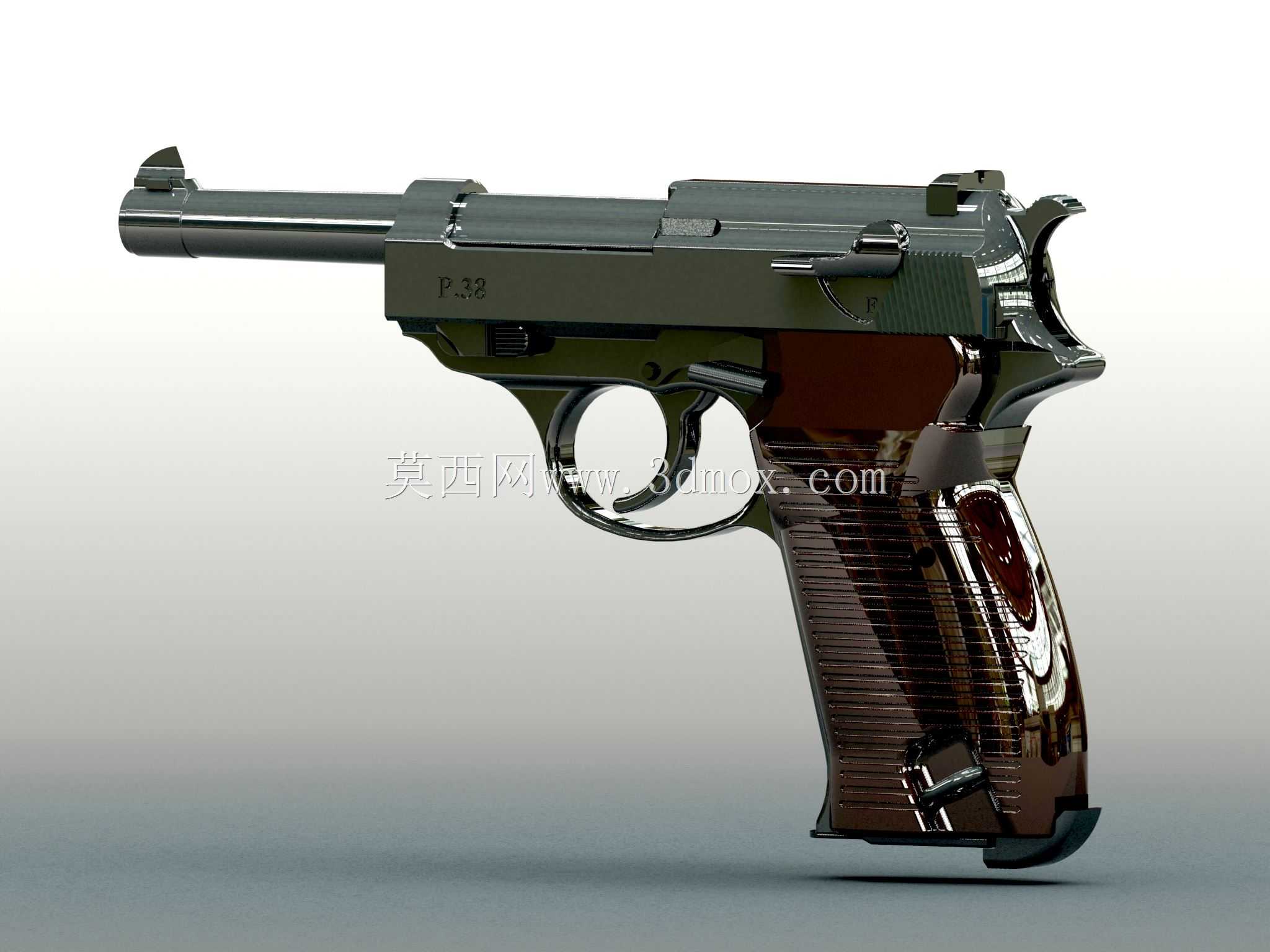

瓦尔特P38半自动手枪结构三维数模

　　这款瓦尔特P38的三维数模完整还原了该型半自动手枪的全尺寸结构，从工程视角看，其结构设计充分兼顾了战时批量生产的工艺性与野战环境下的使用可靠性，在轻武器发展史上首次将双动击发机构、闭锁卡铁摆动式闭锁、待击解脱功能整合到制式军用手枪上，替代了此前工艺复杂、生产成本高昂的鲁格P08手枪，成为二战期间德军的制式随身武器，战后也被多个国家的军警单位列装使用。

　　从实际应用场景来看，该型手枪作为军官、装甲车辆乘员、后勤人员的随身自卫武器，有效射程设定为50米，全枪长度控制在215毫米，枪管长度125毫米，空枪重量约800克，这个尺寸边界充分考虑了携行便利性，既可以放入硬质枪套挂载在腰带上，也能在装甲车辆狭窄的乘员舱内快速拔取，不会和舱内操纵杆、设备面板发生干涉。握把的倾斜角度经过反复调校，握持时枪管轴线与手臂自然指向的重合度较高，双动击发模式下射手可以在首发弹上膛后关闭保险携带，遇到突发情况时直接扣动扳机即可击发，不需要额外做压击锤的动作，大幅缩短了紧急情况下的出枪反应时间。

　　结构设计上，该枪采用枪管短后坐自动原理，闭锁卡铁位于枪管下方，击发后枪管和套筒共同后坐约5毫米，闭锁卡铁在套筒座导轨的作用下向下摆动，完成开锁动作，之后枪管停止后坐，套筒继续后坐完成抽壳、抛壳、压倒击锤的动作，复进时推下一发弹入膛，闭锁卡铁上抬卡入套筒的闭锁槽，完成待击循环。这套结构相比鲁格P08的肘节式闭锁，零件数量减少了近三分之一，对零件加工公差的容忍度更高，哪怕零件表面有少量泥沙、积尘，也不容易出现卡滞故障，在东线泥泞、低温的环境下故障率远低于此前的鲁格手枪。数模里完整还原了握把片的防滑纹理，握把片采用胶木材质压制，表面的竖向防滑槽深度约0.8毫米，即使射手戴着手套或者手心出汗，也能稳定握持不会打滑，握把侧面的弹匣释放钮位置经过优化，射手握持时不需要改变手的位置，用拇指就可以按压释放弹匣，单手就能完成换弹操作。

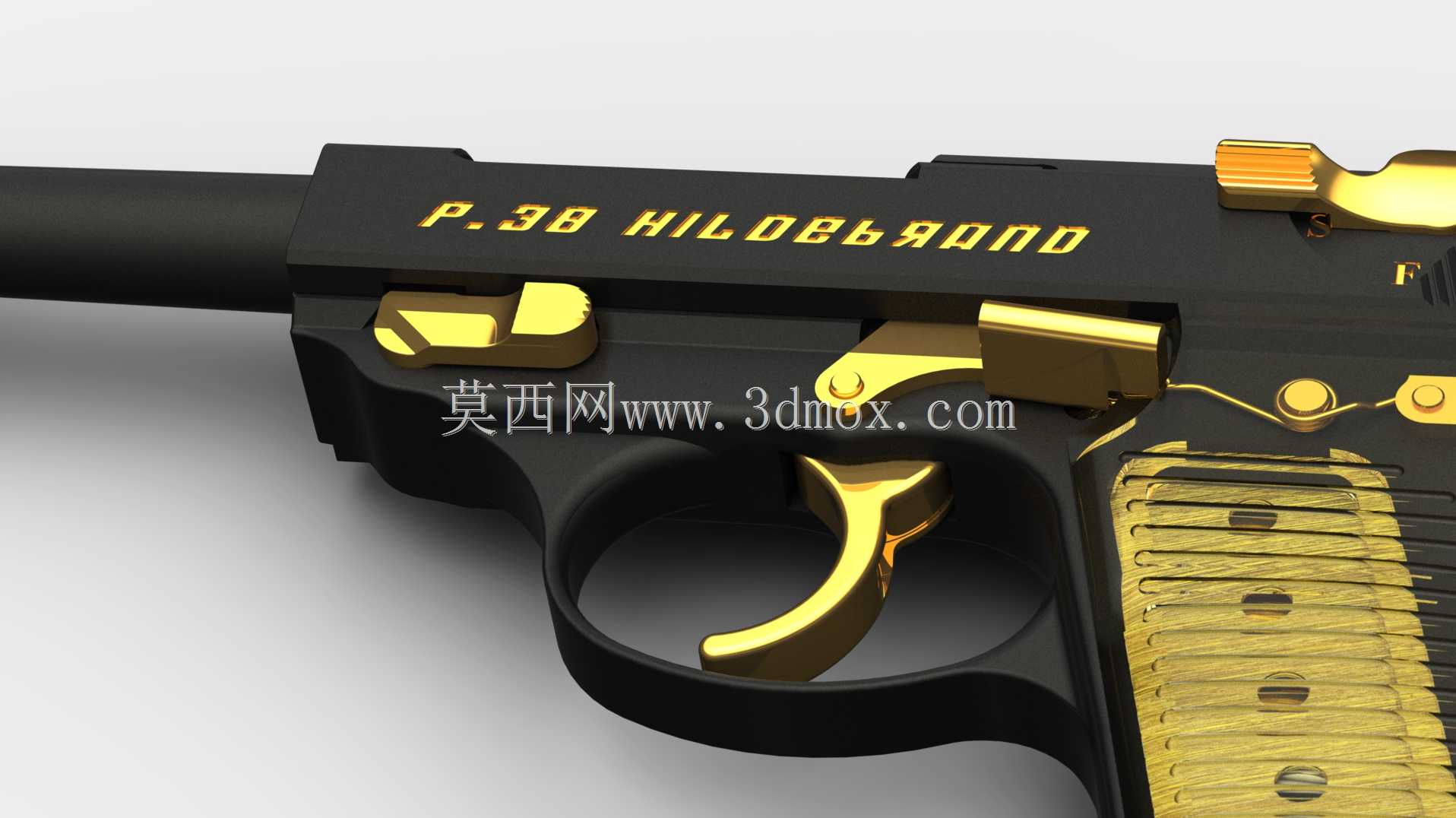

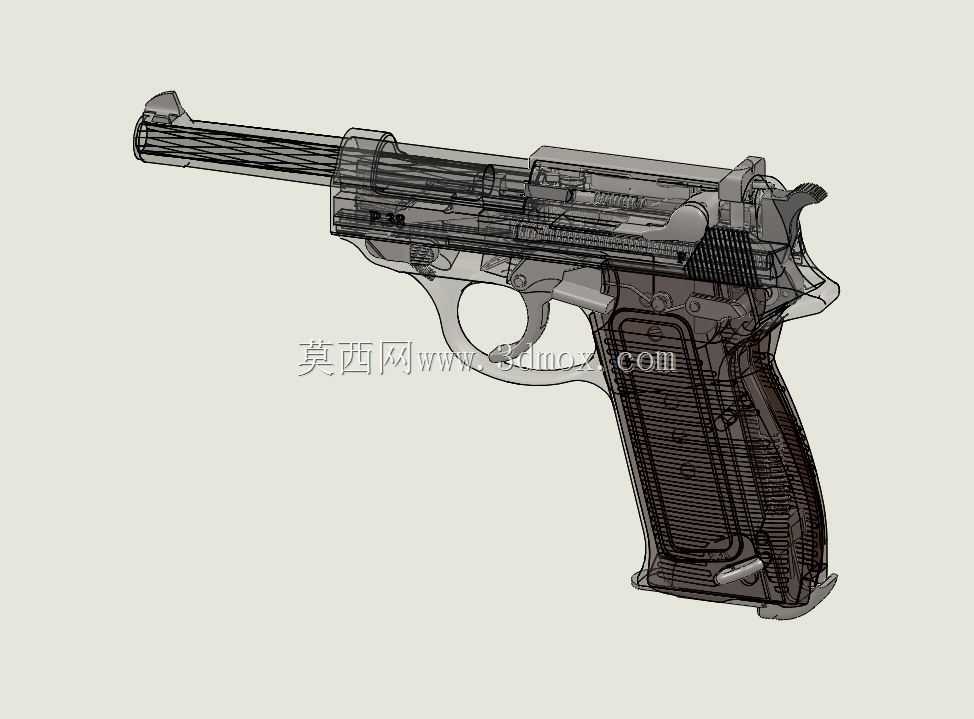

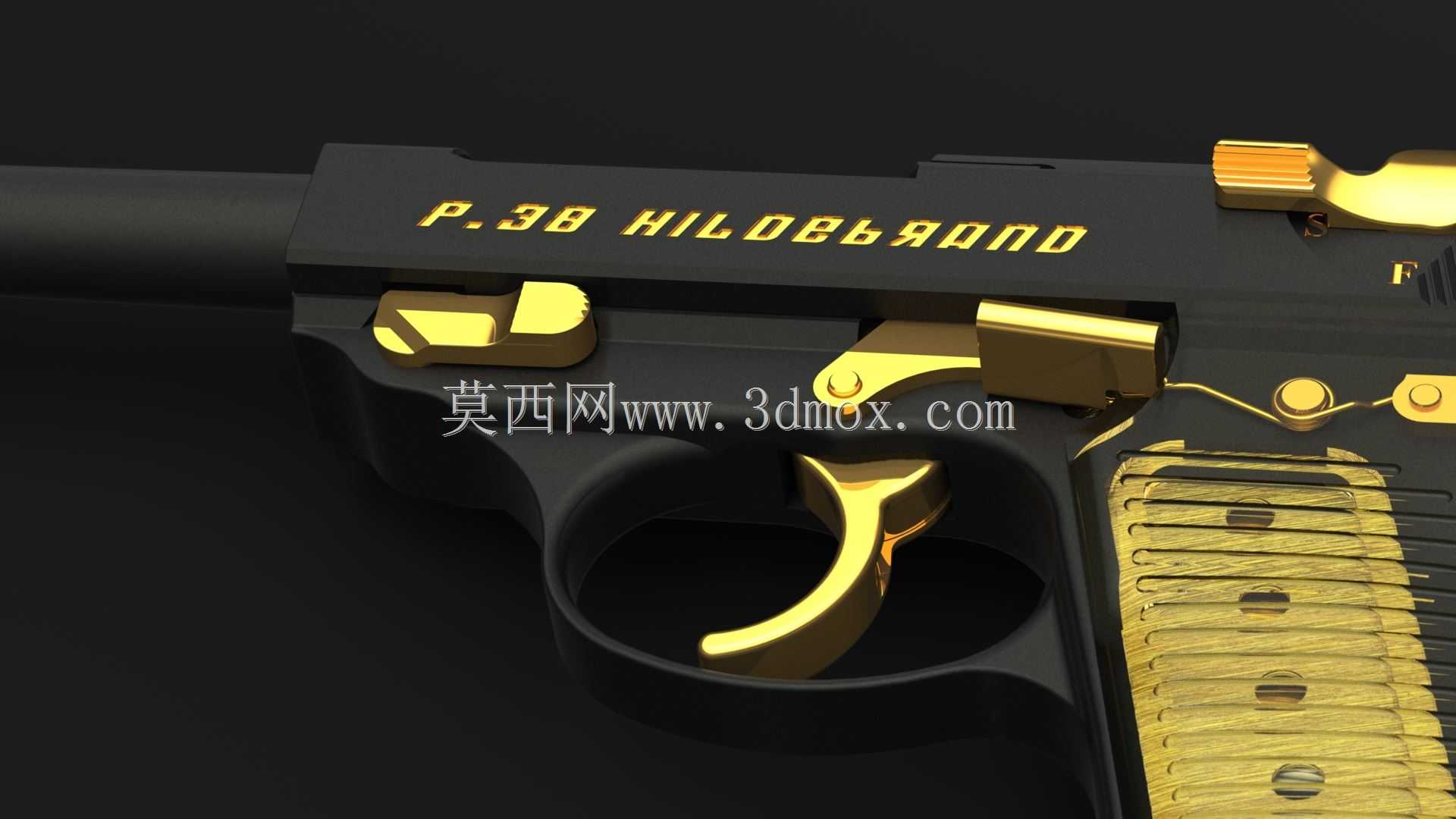

　　从建模细节来看，数模里清晰呈现了各个零件的装配关系：套筒上的准星和照门采用固定式设计，照门的缺口宽度为2.5毫米，和准星的厚度匹配，在50米距离上的瞄准基线长度约170毫米，足够满足近距离自卫射击的精度要求；扳机的行程分为两段，双动模式下扳机行程约12毫米，扳机力约45牛，单动模式下扳机行程约3毫米，扳机力约20牛，这种双扳机力的设计既保证了携行时的安全性，也保证了单动射击时的精度。击锤外露在套筒后部，射手可以手动压倒击锤切换到单动模式，也可以按压待击解脱杆，在弹膛有弹的情况下安全释放击锤，不需要担心走火风险。弹匣容量为8发，采用双排单进设计，弹匣的抱弹口经过强化处理，托弹簧的弹力经过匹配，即使在低温环境下托弹簧弹力下降，也能可靠供弹。

　　在结构验证层面，这个数模可以用于轻武器结构教学、影视道具建模、军事仿真场景搭建，也可以作为枪械结构原理演示的教具，帮助学习者理解枪管短后坐自动原理、双动击发机构的工作逻辑。建模时各个运动部件的行程都按照实物尺寸还原，比如套筒的后坐行程、扳机的转动角度、击锤的摆动角度都和实物一致，做运动仿真时可以完整模拟整个射击循环的动作过程，不会出现零件干涉、行程不足的问题。握把的曲面造型完全贴合人手握持时的掌部轮廓，握把的前后宽度为32毫米，对于不同手型的适配性较好，不会出现握持时握不住的情况。套筒表面的防滑纹位于套筒后部，宽度约20毫米，防滑纹的间距1毫米，深度0.5毫米，拉动套筒上膛时可以提供足够的摩擦力，即使手上有油污也能可靠拉动套筒。

　　需要注意的是，该数模仅用于结构原理研究与三维建模学习，所有尺寸均为公开的历史资料尺寸，不具备实际发射功能的结构可行性，相关结构设计仅作工程原理展示使用，帮助结构设计从业者理解轻武器类产品的设计逻辑：即在有限的尺寸边界内，整合自动循环、击发、保险、供弹等多个功能模块，同时兼顾生产工艺性、使用可靠性、人机工程学的多重要求，这种在紧凑空间内做功能集成的设计思路，也可以迁移到其他小型手持机械产品的结构设计中，比如手持电动工具、便携式检测设备等产品的结构布局，都可以参考这种功能优先、兼顾人机的设计逻辑。
