插销式弹簧窗扣五金结构三维设计

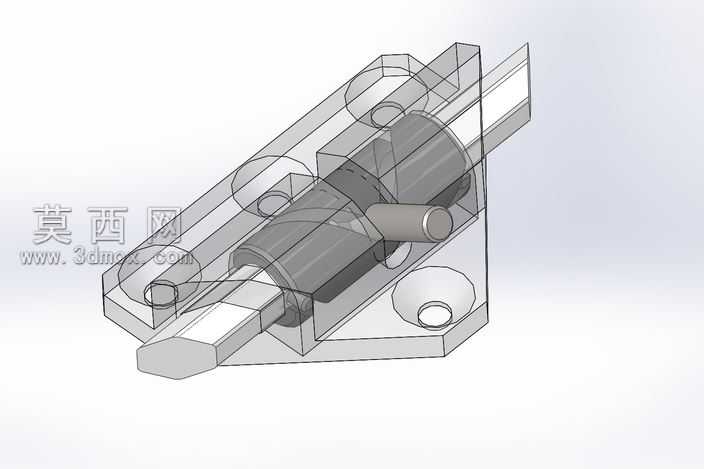

本作品为插销式弹簧窗扣的三维结构设计，建模过程采用SolidWorks完成全参数化特征构建，首先通过基准面定位确定安装底座的轮廓尺寸，绘制底座的安装孔位、限位槽轮廓后进行拉伸切除，预留出锁舌的滑动通道与弹簧的容纳腔室。建模过程中对各配合部件单独创建零件文件后进行虚拟装配，首先完成安装底座的固定约束，依次装入圆柱螺旋压缩弹簧、圆柱形锁舌、横向限位销，通过同轴心、重合、距离配合还原各部件的实际装配关系，确保锁舌可沿轴向完成伸缩滑动动作，限位销可在底座的导向槽内限制锁舌的最大伸出与缩回行程，避免弹簧脱出或锁舌脱落。渲染环节采用半透明线框结合实体着色的展示方式，将外部安装底座设置为半透明玻璃质感材质，清晰呈现内部弹簧与锁舌的装配位置关系，金属部件统一采用哑光钢材质，还原五金构件的真实金属质感，表面添加细微的磨砂纹理避免塑料感，安装孔位处添加倒角特征还原实际加工的工艺细节。设计思路围绕门窗的实际使用需求展开，该窗扣通过弹簧的预紧弹力实现锁舌的自动弹出卡合，用户按压锁舌尾部即可实现解锁，结构紧凑无多余外露部件，安装底座的两个沉头孔可直接通过螺丝固定在窗体边框上，锁舌伸出后可卡入窗框对应的限位孔内实现窗扇的锁止固定，整体结构无易损塑料部件，金属材质可适应长期户外使用的温湿度变化，各滑动接触面均预留合理的装配间隙，避免长期使用积灰导致的卡滞问题，结构设计兼顾了安装便捷性与使用耐用性，可直接用于五金构件的开模生产参考或门窗装配的选型参考。
