快装式双头开口扳手结构设计

　　在设备运维、产线装配、户外抢修这类需要频繁拆装紧固件的场景里，常规开口扳手在拧紧或松开螺栓螺母后，往往需要将扳手完全抬离紧固件头部才能复位进行下一次拧动，遇到操作空间狭窄、紧固件上方有管线或结构件遮挡的工况时，反复抬升扳手的动作不仅会大幅降低作业效率，还容易因为操作空间不足导致扳手滑脱，刮伤工件表面甚至造成作业人员磕碰受伤。这款双头开口扳手的结构设计，正是针对这类受限空间的紧固件拆装需求做了针对性优化，从实际作业的动作逻辑出发调整了开口的轮廓形态，解决了常规扳手复位需要抬升的痛点。

　　从功能特性来看，这款扳手的两个工作端分别适配两种常用规格的外六角紧固件，作业时无需频繁更换工具就能应对相邻规格的螺栓螺母拆装需求，减少了工具切换的辅助时间。扳手的开口轮廓做了特殊的曲线修型，当完成一次拧动动作需要复位时，无需将扳手整体抬升至螺栓螺母头部上方，只需沿着紧固件的径向小幅平移，就能让开口的非受力边顺着六角头的棱边滑过，直接卡入下一个受力面，整个复位过程扳手始终保持在紧固件所在的水平面内移动，哪怕紧固件上方的垂直间隙不足5毫米，也能顺利完成连续拧动作业，这对于电控柜内部接线端子旁的紧固件、设备机架内侧被管线遮挡的螺栓、汽车底盘上部靠近车身覆盖件的螺母这类空间受限的拆装场景来说，实用性提升非常明显。

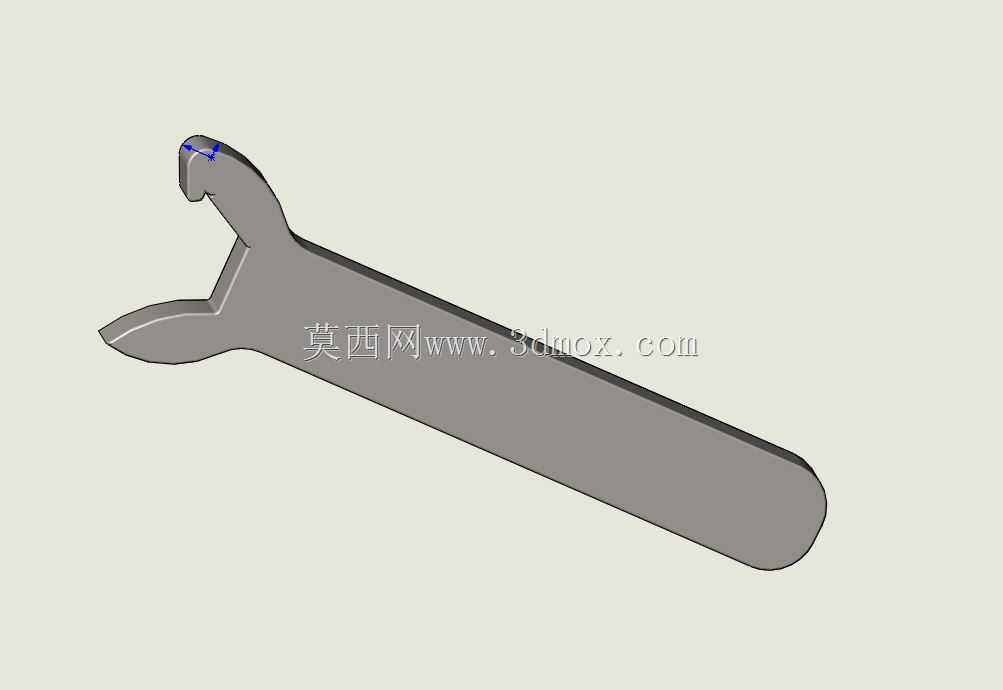

　　在设计思路上，这款扳手没有采用常规开口扳手的对称开口轮廓，而是将其中一个开口的受力边做了加长修型，非受力边则做了圆弧过渡处理，既保证了拧动时受力面与六角头的贴合面积足够，避免应力集中导致扳手开口变形或者紧固件棱边打滑圆角，又让复位时的滑动阻力降到最低。手柄部分采用了长直型的等截面设计，整体截面为扁平矩形，边缘做了R2的圆角钝化处理，既保证了拧动时的力臂长度足够，施加较小的握力就能获得足够的拧紧扭矩，又能避免手柄边缘硌手，长时间作业也不容易产生手部疲劳。手柄的末端做了半圆收尾，没有突出的棱角，在狭窄空间内操作时不会勾挂周边的管线或者线束，也减少了磕碰周边精密部件的风险。

　　从外形尺寸与安装边界来看，这款扳手的整体长度控制在150毫米左右，属于便携型手动工具的尺寸范畴，开口端的最大厚度控制在4毫米，能够伸入间隙较小的紧固件安装位置，两个开口端的中心与手柄中心保持在同一条直线上，拧动时的受力方向与手柄轴线重合，不会产生额外的偏心力矩，作业时的稳定性更好。扳手整体采用一体成型的结构设计，没有额外的拼接或者活动部件，结构强度更高，能够承受较大的拧紧扭矩，不会因为长期使用出现连接松动或者部件脱落的问题。在实际选型适配时，需要注意这款扳手的开口适配范围为两种常规公制外六角规格，不适用于英制紧固件或者过扭的锈蚀紧固件，作业时需要根据紧固件的规格选择对应的开口端，确保开口与紧固件头部完全贴合后再施加扭矩，避免因为贴合面积不足导致打滑。

　　在日常的设备维护作业中，这类扳手尤其适合流水线的快速装配工位，操作工在连续拧紧紧固件时，无需反复抬升扳手调整位置，单次拧动的动作周期能够缩短30%左右，大幅提升装配效率；在户外电力抢修、水暖维修这类作业环境复杂的场景中，遇到紧固件上方有障碍物的情况，不需要额外拆除周边的遮挡部件就能完成拆装作业，减少了不必要的辅助工作量。从建模细节来看，这款扳手的所有棱边都做了合理的圆角处理，没有尖锐的毛刺结构，既符合手动工具的安全设计要求，也在建模过程中避免了应力集中的结构缺陷，后续如果要做有限元强度校核，也能减少网格划分时的锐角异常问题，模型的曲面过渡连续，开口处的轮廓精度控制在0.1毫米以内，完全能够满足3D打印样件验证、开模量产的设计需求。
