袋装物料卸料作业大包台结构设计

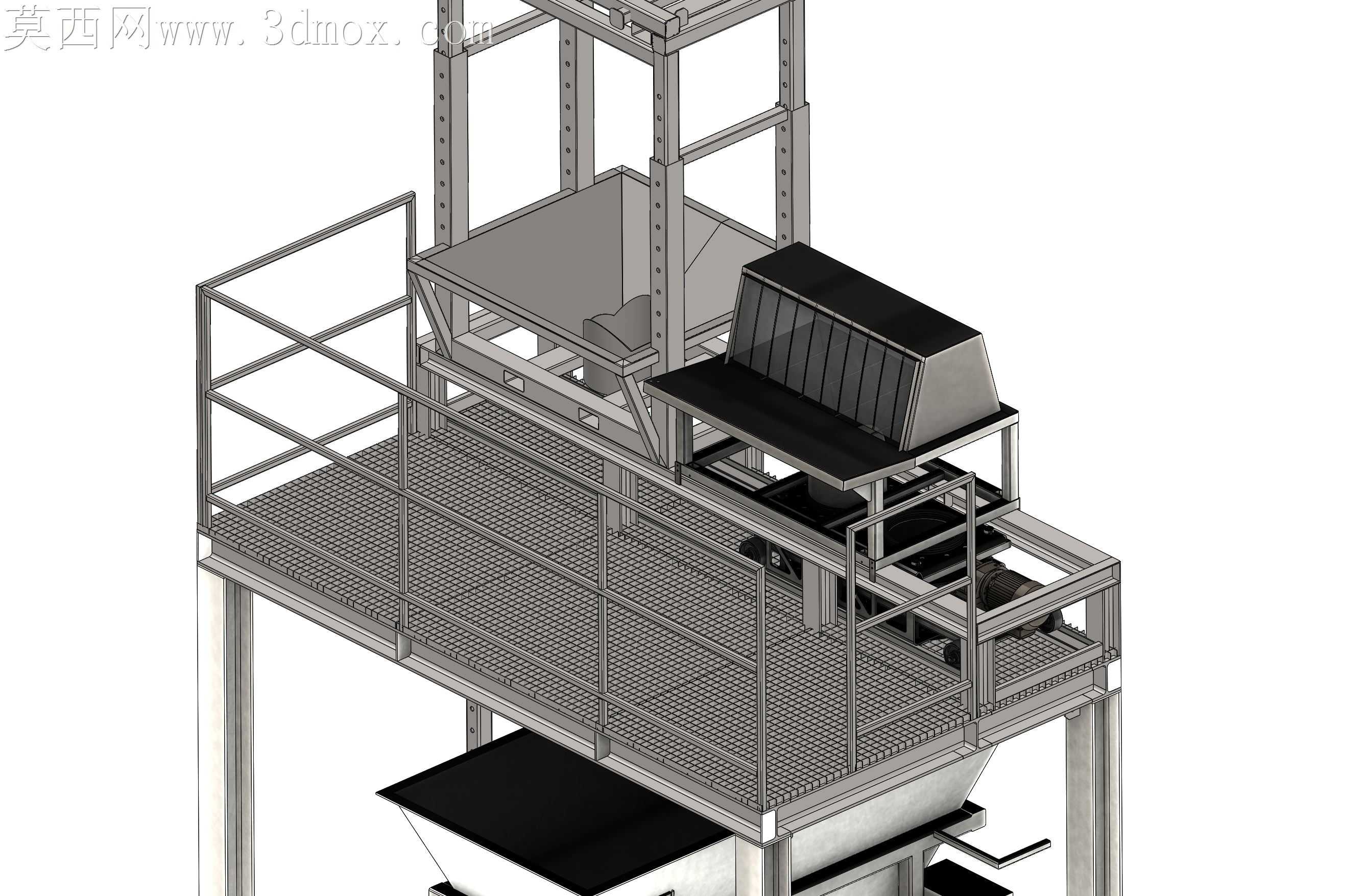

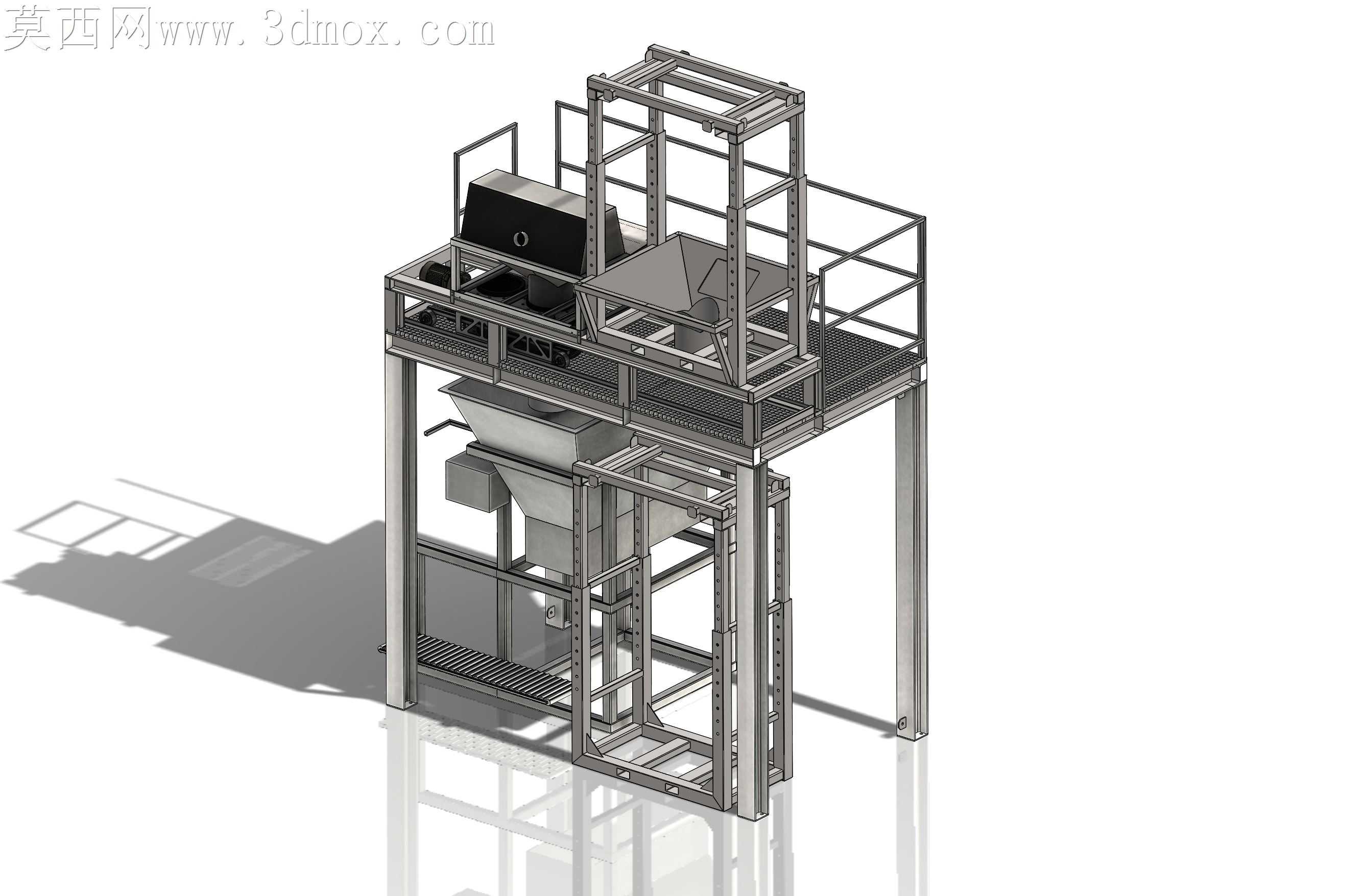

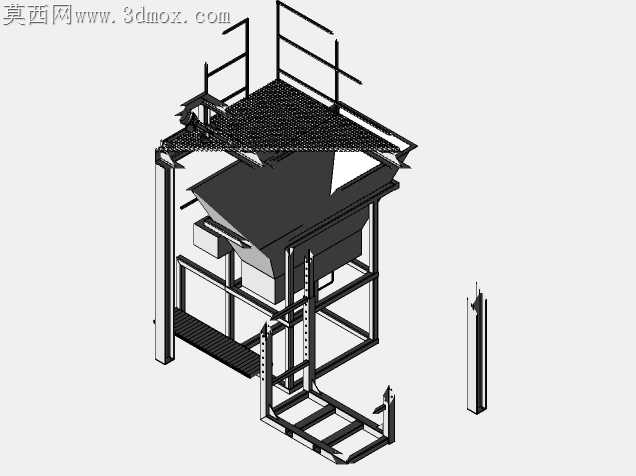

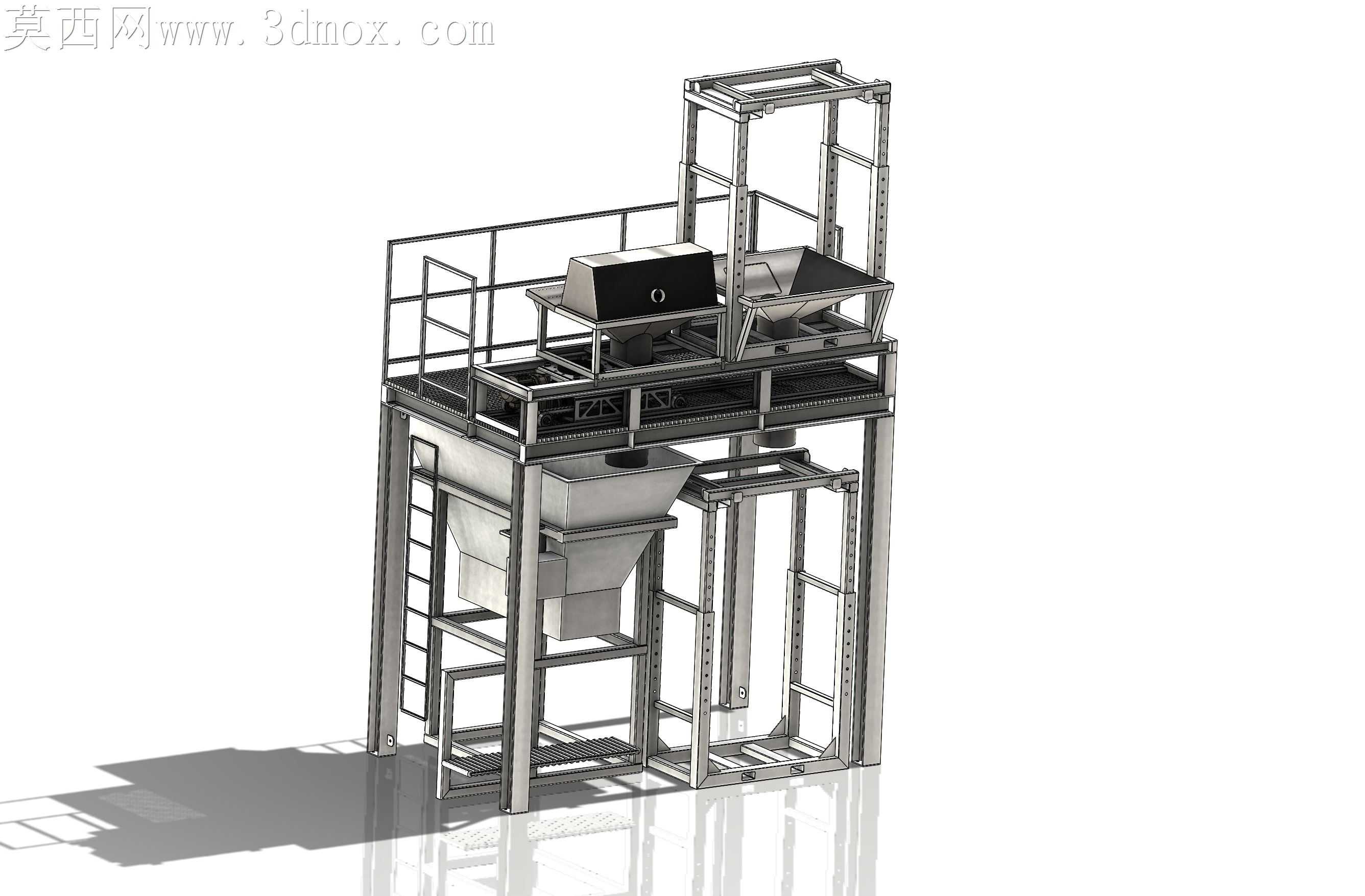

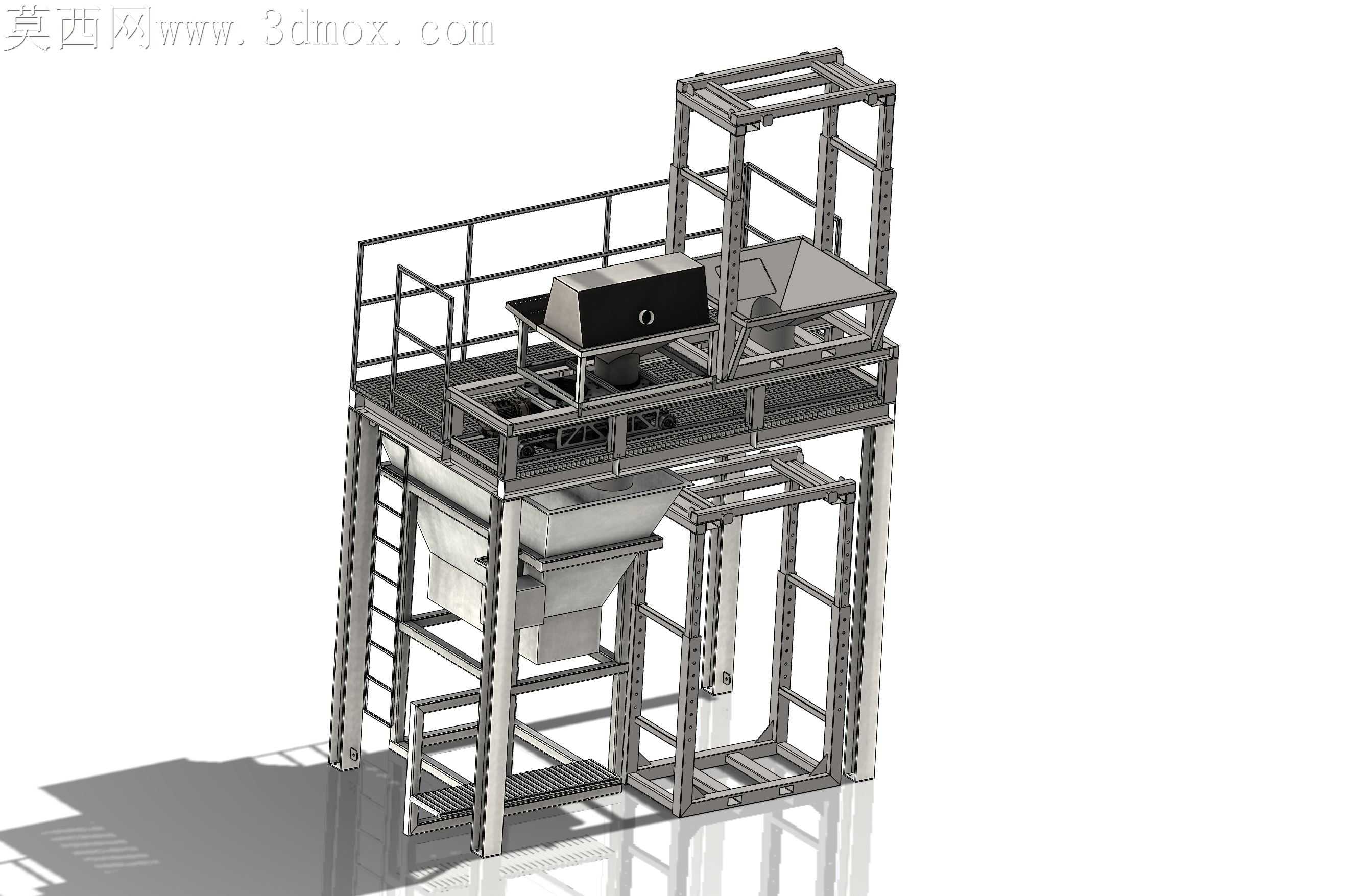

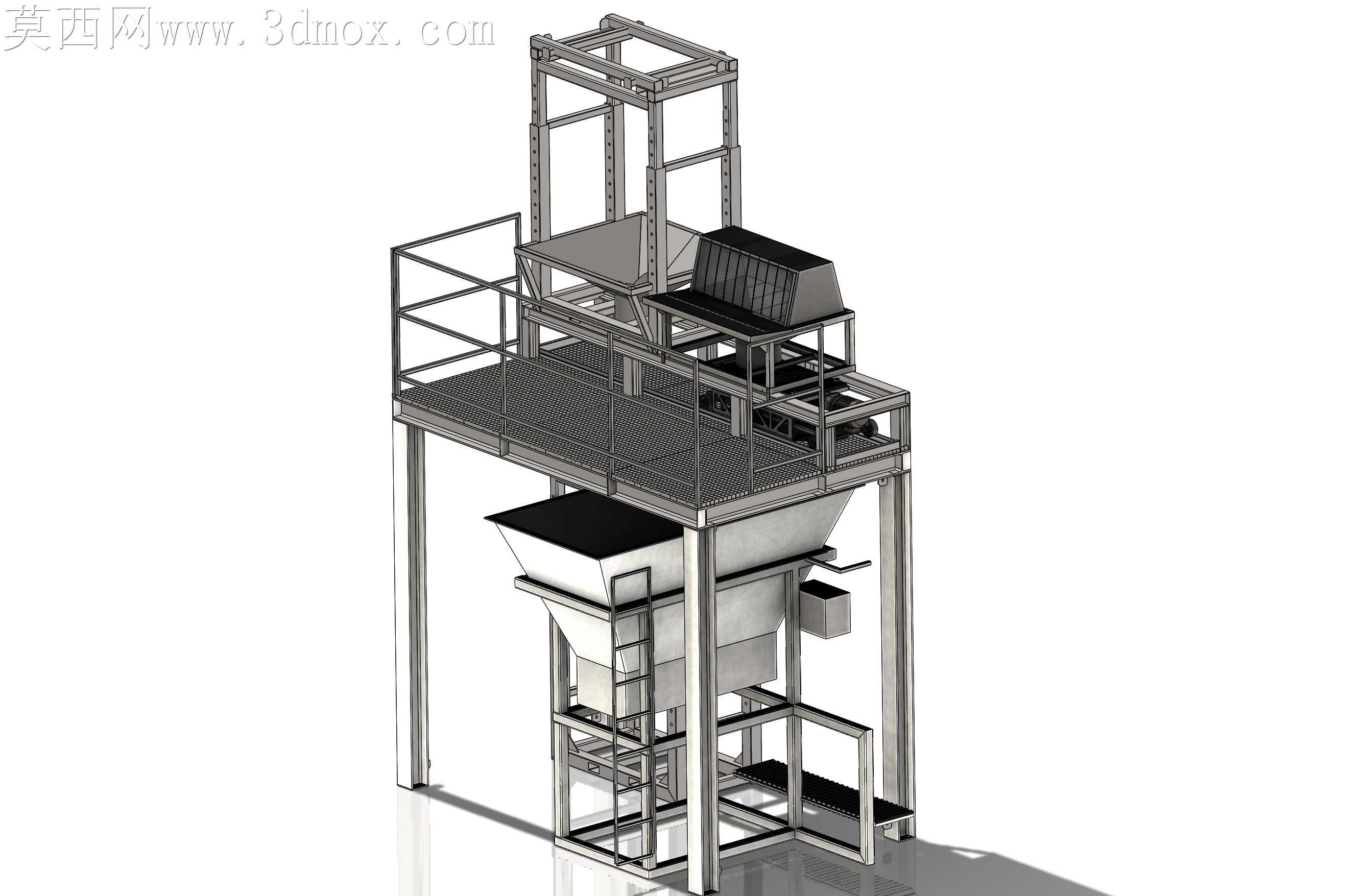

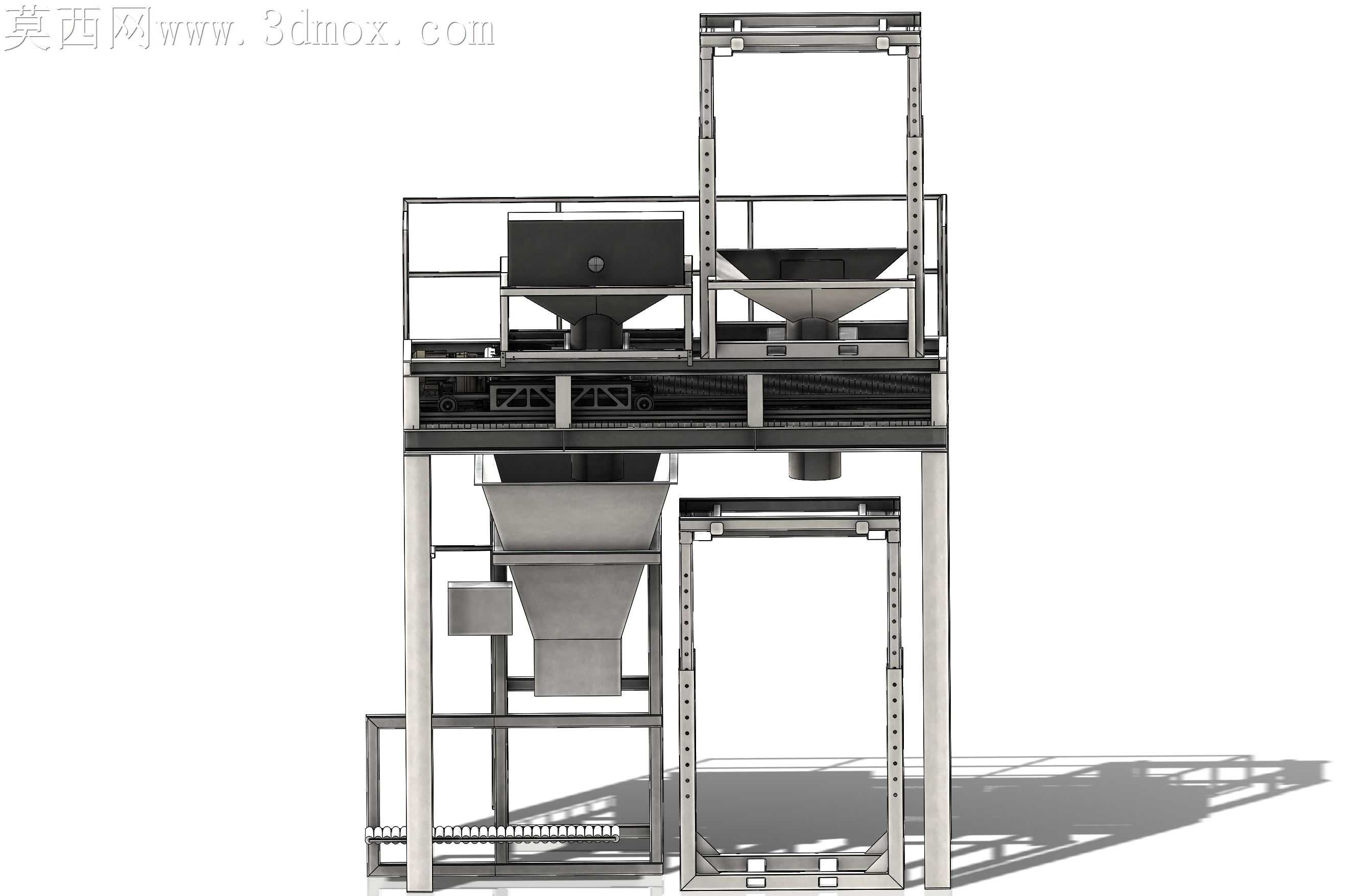

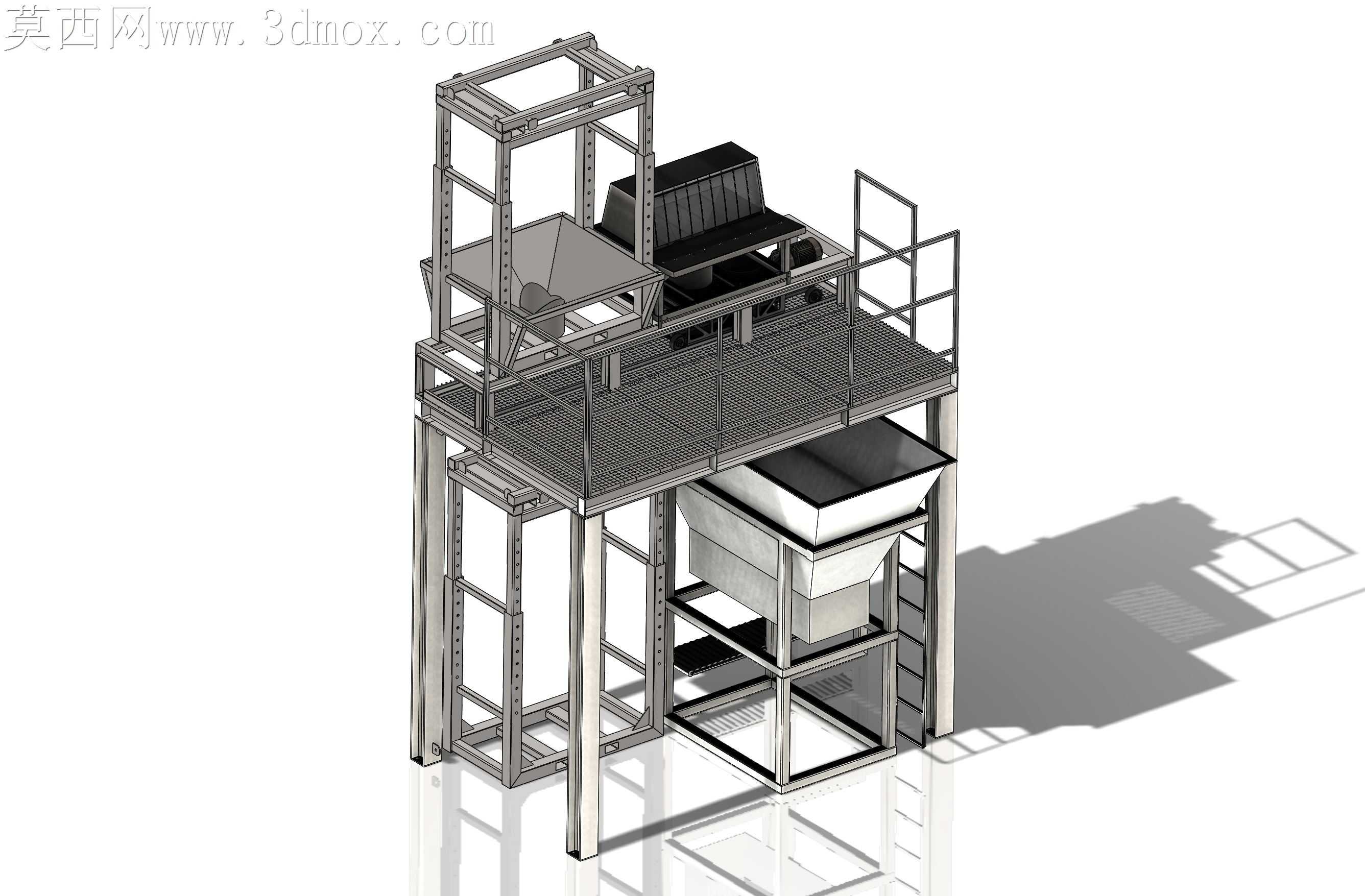

散料装卸现场常出现大袋拆包落料飞溅、小袋投料对位不准的问题，常规焊接式卸料台没有预留缓冲落料的倾角空间，作业时物料卡滞在台架接缝处，清理时需要人员探身到料斗上方，护栏间隙过大还存在踏空坠落的隐患。这款大包台的结构设计完全围绕加工落地的适配性调整，台架主体采用S235JR与1.4301材质搭配，接触物料的料斗内壁用不锈钢板材折弯成型，折弯圆角严格匹配散料的安息角，避免袋装粉料、颗粒料在拐角处积料挂壁，外部支撑框架用普通结构钢焊接，在保证结构强度的前提下压缩材料成本。框架的方管拼接处没有采用满焊工艺，在受力集中的立柱与横梁连接位置预留2mm的焊接收缩余量，焊接完成后自然时效48小时再进行台面铺装，避免焊接应力导致台架倾斜、护栏安装错位。顶部操作平台的格栅板选用防滑齿形结构，格栅间隙控制在15mm以内，既可以让洒落的粉料直接漏入下方料斗，又能防止作业人员的脚卡入间隙，周边护栏的横杆间距符合高空作业防护标准，护栏底部设置100mm高的挡脚板，避免工具、小零件从平台掉落砸伤下方人员。侧面爬梯的踏步做了防滑冲压处理，爬梯与主框架的连接采用螺栓可拆卸结构，方便运输时拆分，到现场后不需要大型吊装设备就能完成组装。料斗下方的出料口位置预留了与下游输送设备对接的法兰安装位，法兰孔位做了长圆孔设计，允许现场安装时有±5mm的对位误差，降低现场安装的校准难度。爬梯旁设置的小型接料平台，专门用来临时放置5公斤装的小袋物料，作业人员不需要反复弯腰从地面取料，拆包后的空袋可以暂时放在平台侧边的挂架上，避免空袋掉入料斗堵塞下游设备。所有钢结构的棱角位置都做了R3的圆角打磨，去除焊接毛刺与切割飞边，避免作业时刮破包装袋或者划伤人员。料斗侧壁预留了振动器安装座，后期如果处理流动性差的粉料，可以直接加装振动器，不需要额外在料斗壁上钻孔焊接，破坏原有结构的防腐层。台架底部的支脚设置了可调地脚螺栓，地面不平整时可以调整高度保证台架水平，避免料斗因为倾斜出现单侧积料的问题。
