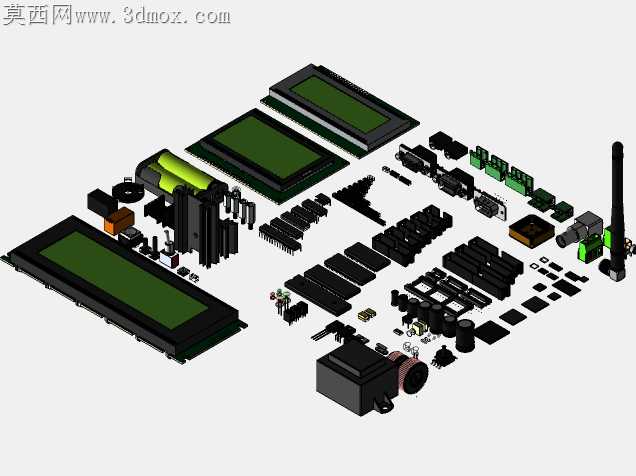

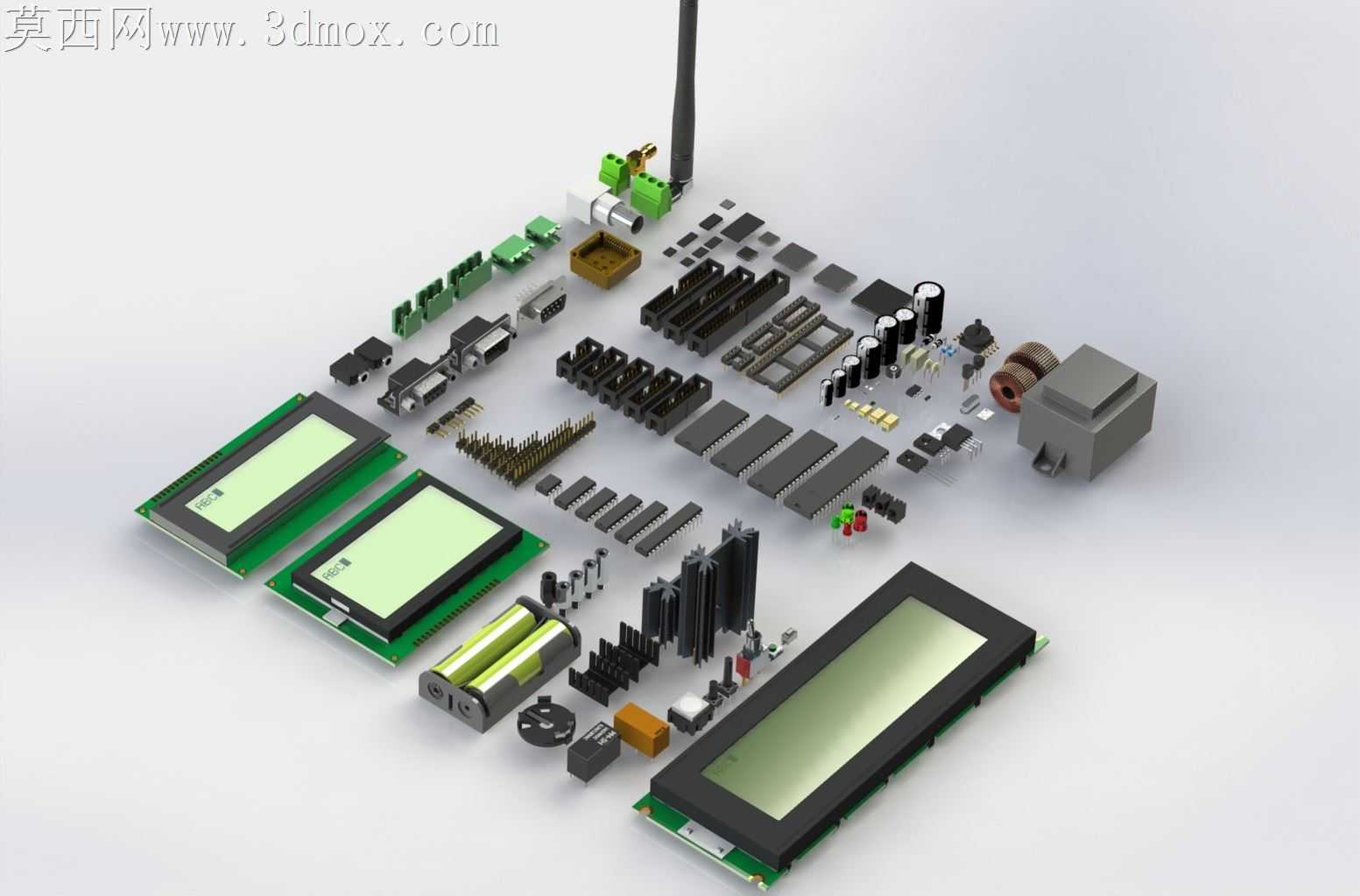

电子装联现场最容易被忽略的公差累积问题,往往出现在不同规格元器件的混装排布环节,这套拆解排布的元件模型把散件与成品模块的配合边界做了清晰还原。直插元件的引脚伸出长度没有做理想化的等长处理,电容、电阻的引脚弯折弧度保留了实际加工中容易出现的微小偏移,排针排母的插接段特意留出了0.15mm的配合间隙,刚好匹配波峰焊后焊盘厚度带来的尺寸增量,不会出现模型里能插合、实际生产中顶死的问题。
不同尺寸的液晶显示屏模块,FPC排线的弯折半径做了差异化设置,小尺寸屏的排线弯折处预留了1.2mm的避让空间,避免装配时排线被屏体金属边框压损,大尺寸屏的固定孔位特意做了沉台结构,刚好容纳M2螺丝的头部,不会突出屏面影响后续外壳装配。板载天线的同轴接头位置,特意把接头与周边电解电容的间距拉到了3mm以上,避开实际焊接时烙铁头的操作盲区,也不会出现电容外壳干涉接头拧紧的问题。
电池仓的弹片接触位做了0.2mm的预压变形量模拟,不是完全平直的理想状态,还原了弹片装入后靠弹性压紧电池的实际工况,不会出现模型里电池刚好卡入、实际装配后接触不良的隐患。各类塑封接插件的卡扣位置,特意把卡扣的脱模斜度做了1.5°的还原,没有做成垂直无斜度的理想化结构,匹配注塑件生产的拔模要求,也能准确计算卡扣装配时的形变量,避免装配时卡扣断裂。
散放的散热片没有做统一的等厚齿片处理,不同高度的齿片根部留了0.3mm的圆角过渡,还原实际冲压加工的工艺特征,不会出现模型里齿片锋利直角、实际生产无法冲压成型的问题。各类芯片的引脚共面度做了微小的偏差设置,不是所有引脚都处于完全同一平面,还原SMT贴装时需要应对的引脚共面度公差,能提前预判锡膏印刷厚度的适配范围。接线端子的螺丝孔位做了略大于螺丝外径的间隙设置,匹配实际装配时的对位调整空间,不会因为孔位做的完全等径导致螺丝无法顺利拧入。
