30系列铝型材用加厚型阻尼合页结构

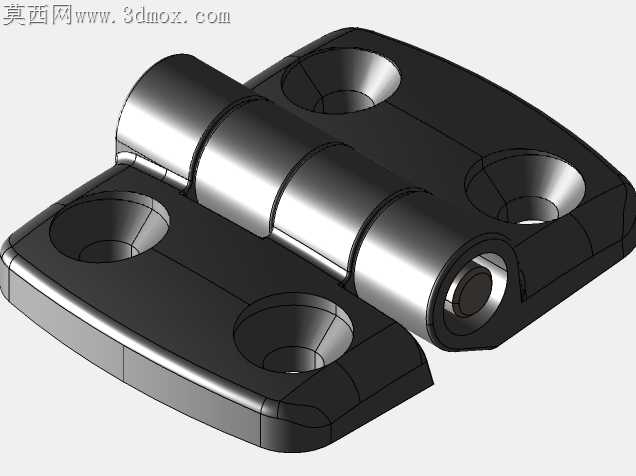

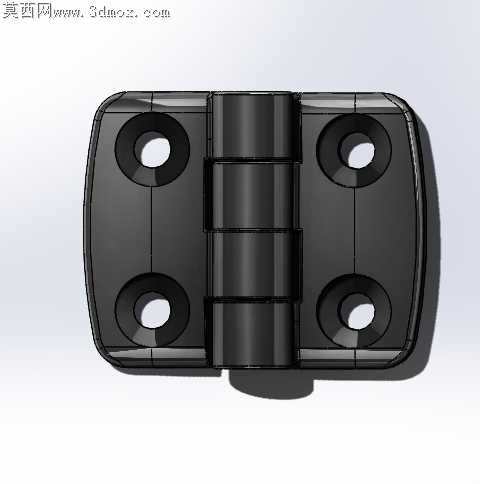

铝型材框架搭建中最容易被忽略的隐患，就是合页与型材槽口的匹配度问题，很多常规合页装在3030铝型材上，要么沉头孔位对不准型材中心槽线，安装后螺丝突出刮蹭门板，要么合页转轴与型材端面间隙预留不足，开合到90度时页片边缘直接蹭到型材立面，长期磨损掉漆甚至卡滞。这款针对30铝型材设计的铰链，从加工适配的角度把这些现场常见的问题都做了针对性调整。页片上的四个安装沉孔，孔距完全贴合30系列铝型材的槽位中心距，沉孔深度刚好容纳M5内六角螺丝的头部，安装后螺丝端面与页片表面完全齐平，不会出现凸点刮碰相邻构件的情况。页片的四个边角都做了R3的圆弧倒角，不是尖锐的直角，加工时压铸脱模的边角残料可以直接通过滚筒抛丸处理干净，不需要后续人工逐个修磨毛刺，批量加工的效率能提上来，安装时也不会划伤操作人员的手套或者型材表面的阳极氧化层。转轴部分采用三段式叠合结构，不是通长的单根转轴穿装，中间的轴套分段做了0.02mm的间隙配合，开合时的阻尼感均匀，不会出现用久了转轴松垮、页片上下窜动的问题，页片与转轴衔接的端面做了0.1mm的让位台阶，开合转动时两个页片的贴合面不会直接摩擦，长期使用也不会出现黑色磨屑掉落在型材表面。页片背面与型材贴合的面做了0.05mm的微凸平面，压铸成型后只需要对这个贴合面做一次精铣，就能保证安装后页片与型材表面完全贴实，不会出现因为压铸面不平导致的合页歪斜、门板错位的问题。表面做了哑光黑色喷塑处理，喷塑层厚度控制在60-80微米，既可以覆盖压铸表面的轻微水纹瑕疵，又不会因为涂层太厚导致装配间隙变小，适配工业铝型材框架的防护门、设备侧门、小型机架检修门的安装需求，不需要额外加工转接件，直接卡装在型材端面上就能锁付固定，现场装配时不需要反复测量孔位，对施工人员的技能要求更低，也能减少现场打孔、扩孔的二次加工工序，降低型材表面被破坏的概率。
