直径120毫米嵌入式圆形通风格栅结构

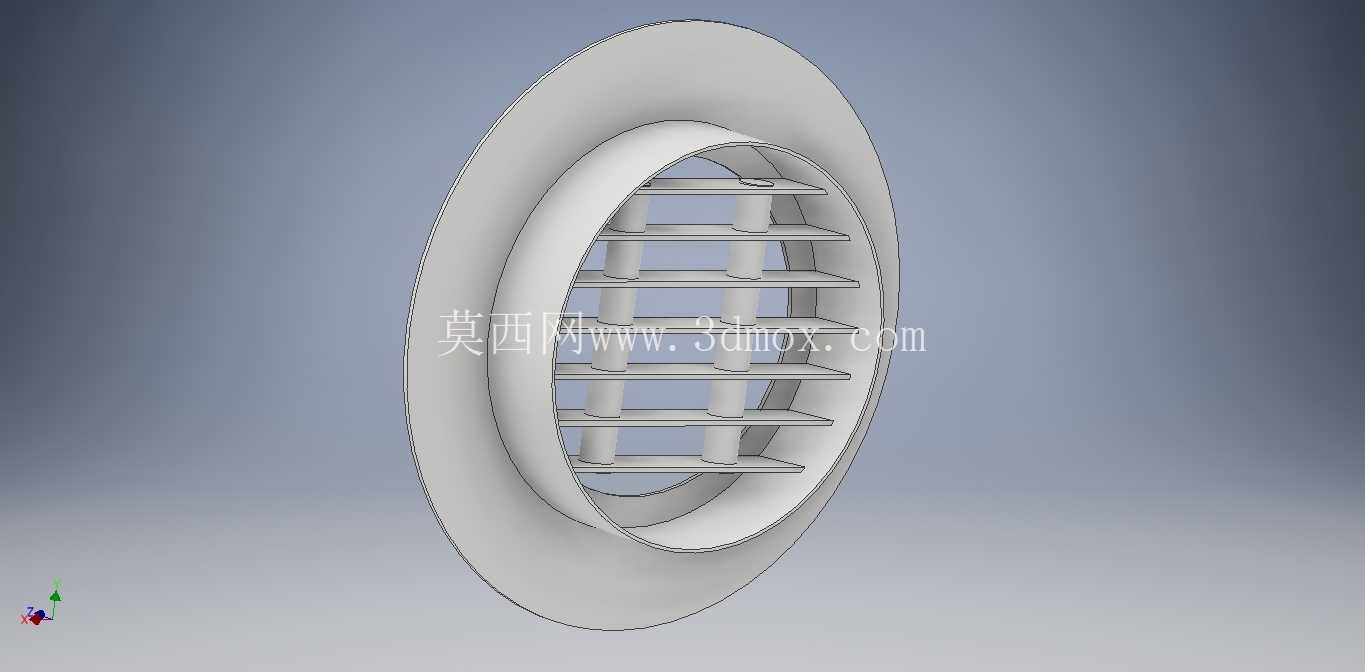

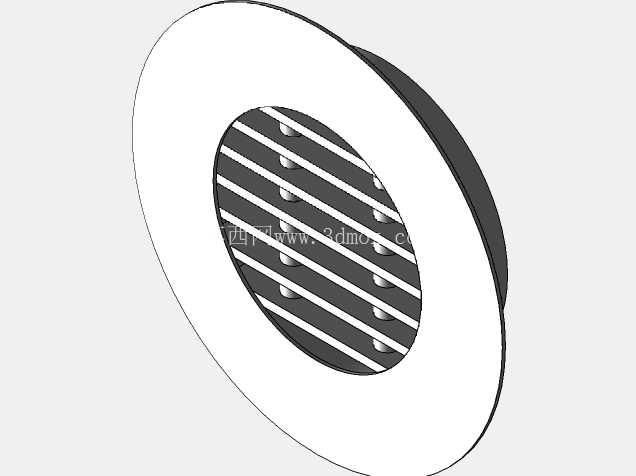

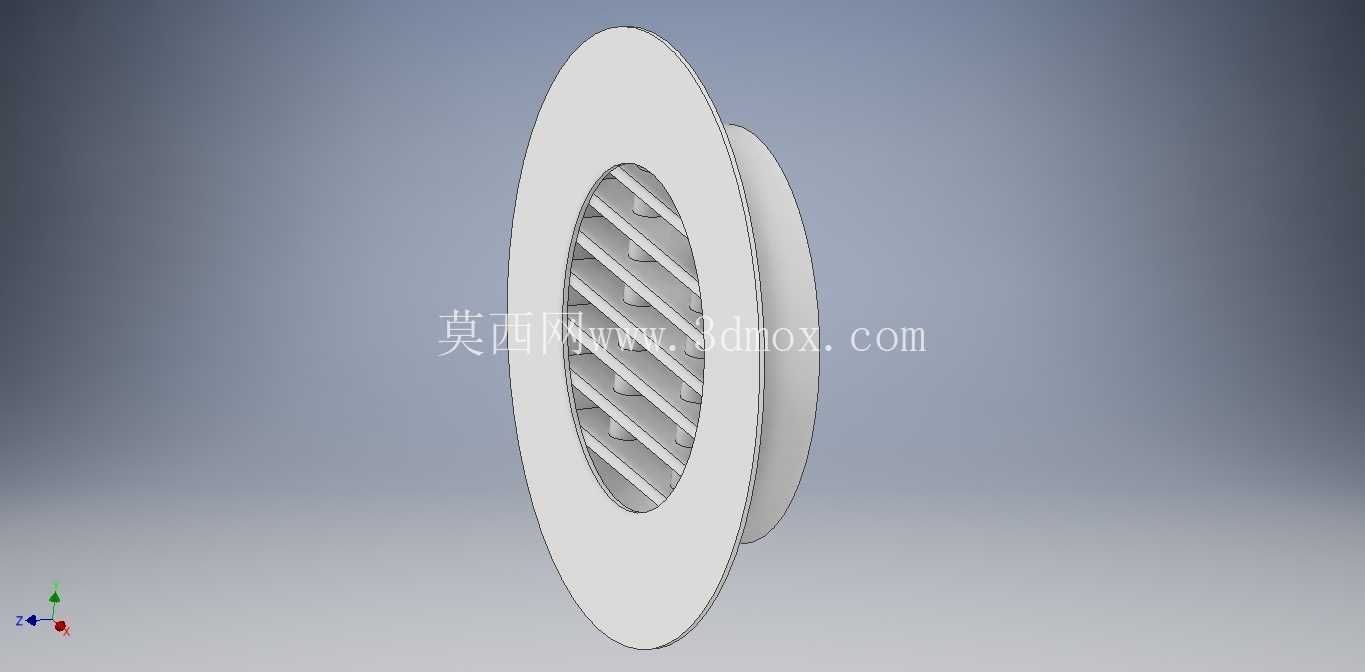

　　这款直径120mm的圆形通风格栅，在民用采暖设备、小型柜体通风、嵌入式通风系统中应用十分广泛，日常做结构选型时经常会碰到这类小尺寸通风构件的匹配问题，很多新手工程师容易忽略这类小零件的安装边界细节，导致后期装配出现干涉或者通风量不达标的问题。从结构设计来看，这款格栅采用了双层法兰式的嵌入式结构，外圈的圆形法兰边作为安装定位面，安装时可以直接卡在预先开好的120mm直径圆孔上，不需要额外打固定孔位，安装效率很高，也能保证安装后外表面的平整性，不会突出安装面太多，适配各类薄板柜体、设备外壳的安装需求。

　　内层的筒体部分是插入安装孔内的结构，长度刚好适配常规1-2mm厚度的钣金外壳，插入后不会在设备内部突出过长的结构，避免和内部的线缆、元器件产生干涉，这点在紧凑结构的设备设计中非常实用，很多同类格栅产品为了通用性做了过长的插入段，实际安装时往往需要二次切割，反而增加了加工工作量。格栅的通风格栅采用了斜向百叶的结构设计，叶片的倾斜角度经过了优化，既可以保证足够的通风通流面积，满足小空间内的空气流通需求，又能阻挡大尺寸的杂物、灰尘直接进入设备内部，同时斜向的叶片还能避免从外部直接看到设备内部的结构，兼顾了防护性和美观性。

　　叶片之间的间距控制在合理范围，不会因为间距过小导致风阻过大，也不会因为间距过大失去防护作用，针对炉排配套的使用场景，这个间距还能阻挡部分火星溅出，提升使用的安全性。从建模逻辑来看，这款零件的结构并不复杂，主体采用回转体结构建模，外圈法兰和内层筒体通过旋转特征一次成型，保证了整体的结构强度，叶片部分采用阵列特征完成，每个叶片的角度和位置一致性很好，不会出现通风量不均的问题。建模时需要重点注意安装配合的尺寸公差，外圈法兰的直径要比安装孔直径大出足够的余量，保证安装后不会从孔中脱落，内层筒体的外径要略小于安装孔直径，预留合理的安装间隙，方便现场装配时可以顺利插入，同时间隙不能过大，避免安装后出现松动晃动的问题。

　　在实际选型应用中，这类格栅除了用在壁炉、采暖炉的通风排气位置，还可以用在电气控制柜的散热通风口、小型设备的壳体通风位、家装通风系统的末端风口，不同场景下对材质的要求不同，建模时可以根据实际使用需求调整壁厚参数，如果是高温使用场景，需要适当增加壁厚提升耐热变形能力，如果是普通通风场景，可以适当减薄壁厚降低材料成本。很多工程师在做这类小零件建模时，容易忽略安装后的平齐度问题，这款格栅的法兰边和安装面接触的位置做了微小的倒角处理，安装后可以和安装面紧密贴合，不会出现明显的缝隙，避免灰尘从缝隙处进入设备内部。另外格栅的整体边缘都做了圆角处理，没有尖锐的毛刺结构，安装和维护时不会划伤操作人员，符合机械设计的安全规范。在做装配验证时，需要重点核对安装孔的开孔尺寸，必须和格栅的插入段外径匹配，开孔过大容易导致格栅脱落，开孔过小则无法顺利安装，同时要确认安装面背后的预留空间，足够容纳格栅的插入段长度，避免和内部结构产生干涉。这款格栅的通流面积经过核算，可以满足常规小功率设备的通风散热需求，不需要额外增加通风口数量，在紧凑结构设计中可以有效减少外壳的开孔数量，提升壳体的整体结构强度，也能减少后期的防护处理工作量。
