盒体用旋转卡扣式锁止结构设计

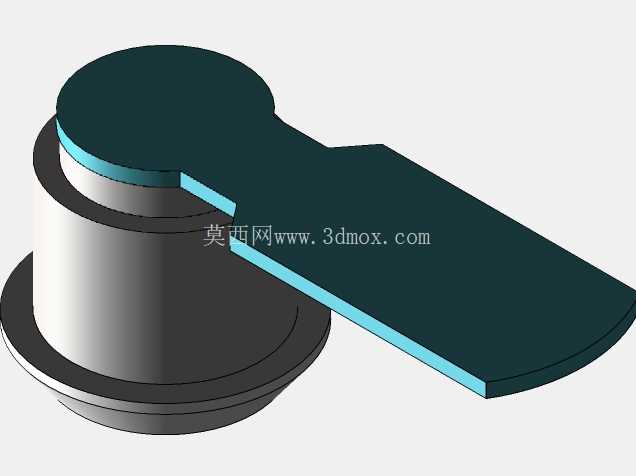

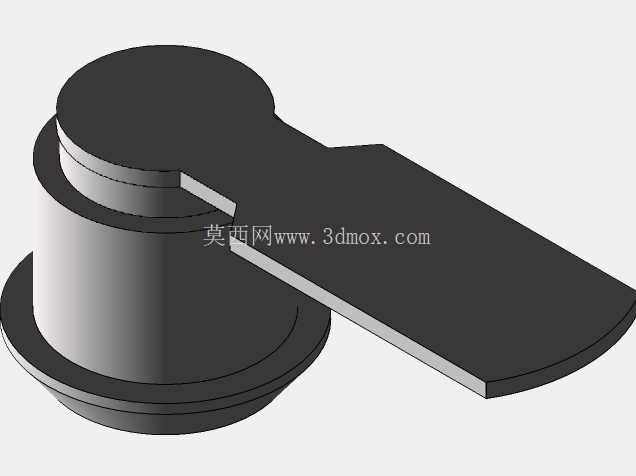

　　日常做箱体类设备的结构设计时，锁止件的选型往往是容易被忽略但直接影响使用体验的环节，这款旋转卡扣式锁止结构，就是针对小型收纳盒、设备检修盒、薄壁箱体的快开需求设计的，和常见的按压弹扣、搭扣锁不同，它的操作逻辑是旋转锁止，不需要额外的弹簧件做复位支撑，结构可靠性在多粉尘、低频次开合的场景下表现更稳定。从结构组成来看，整个零件分为柱体安装段和拨片锁止段两个核心部分，柱体段是带上下限位法兰的圆柱结构，下法兰直径大于柱身，安装时可以直接卡在盒体门板的预开孔内，上法兰和柱身之间预留了和门板厚度匹配的间隙，装配后柱体可以绕自身轴线做90度范围的旋转，不会出现轴向窜动的问题，不需要额外加装卡簧或者紧固件做轴向固定，装配工序比传统转舌锁少了至少两个步骤，适合批量装配的生产线使用。拨片段是从柱身上部侧向延伸出的长条形平板结构，边缘做了小圆角处理，避免旋转过程中刮擦盒体内壁的涂层或者线路，拨片的长度经过匹配计算，当锁体处于锁止位置时，拨片会完全压在盒体内部的挡边上方，通过面接触实现压紧，不会因为运输过程中的振动出现松脱，当旋转90度到解锁位置时，拨片会完全避开盒体挡边的位置，门板可以直接翻开，不需要额外提拉或者按压的动作，单手就能完成开合操作。在实际应用场景里，这类锁结构常被用在户外配电箱的小型检修门、工业设备的接线盒盖板、仓储用塑料周转箱的侧门、实验室小型设备的防护盒上，尤其是在需要频繁开合但对锁具防盗要求不高的场景，它的无弹簧结构不会出现弹簧锈蚀失效的问题，在-20℃到60℃的常规工业环境温度范围内，采用PP或者ABS注塑成型的零件不会出现脆裂或者形变，要是用在有一定强度要求的金属箱体上，也可以采用锌合金压铸成型，表面做喷塑处理适配箱体的外观质感。

　　设计这款结构的时候，首先要确认的是安装边界尺寸，柱体的直径需要和门板上的开孔做间隙配合，单边间隙控制在0.1mm到0.2mm之间，既保证旋转顺畅，又不会出现晃动间隙，下法兰的直径要比开孔大3mm以上，保证装配后不会从开孔处脱出，柱身的高度要比门板厚度大0.3mm左右，避免旋转时因为门板和柱身的摩擦出现卡滞。拨片的厚度要根据锁止需要的压紧力调整，常规小型盒体用1.5mm到2mm厚度的拨片就足够，要是用在承重较大的箱门上，可以适当增加拨片厚度，同时在拨片和挡边接触的位置增加防滑筋，提升锁止后的摩擦力，避免受外力冲击时意外解锁。

　　另外，柱体顶部的圆形平面可以预留标识印刷的位置，标注锁止和解锁的旋转方向，用户不需要看说明书就能直观判断操作方向，拨片的末端做了圆弧过渡，旋转过程中即使和盒体内壁有轻微的位置偏差，也能顺着圆弧滑入锁止位置，降低对盒体内部安装精度的要求，就算盒体挡边的位置有1mm以内的装配误差，也不会影响正常的锁止功能。和传统的螺丝固定盒盖相比，这款锁结构不需要借助工具就能开合，日常检修的时候能节省大量的拆装时间，和磁吸式的盒盖固定结构相比，它的锁止力更稳定，不会因为磁体消磁出现盒盖意外打开的问题，尤其是在有振动的设备上，比如移动设备的电池盒、车载设备的防护盒，旋转锁止的结构能提供更可靠的固定效果。

　　建模的时候要注意柱体和拨片的过渡位置做圆角处理，避免应力集中，要是采用注塑工艺生产，这个位置的圆角能减少注塑时的应力痕，提升零件的结构强度，柱体的上下端面要做拔模斜度，方便模具脱模，拨片的上下表面也要做微小的拔模斜度，保证生产时的成型效率。在做装配验证的时候，要重点测试旋转的扭矩，常规使用场景下，旋转扭矩控制在0.1N·m到0.3N·m之间最合适，太松容易因为振动自行旋转解锁，太紧会导致操作手感生涩，用户开合的时候需要用很大的力，影响使用体验，这个扭矩可以通过调整柱身和开孔的配合间隙、柱身表面的粗糙度来调整，不需要额外加装阻尼件。
