120mm口径圆形通风扩散器结构设计

　　在民用建筑通风系统、小型工业设备排风散热、机柜温控通风的实际项目里，这类120mm口径的通风扩散器是非常常用的末端构件，很多刚入行的结构设计师容易忽略这类小部件的结构合理性，往往直接套用现成模型导致安装后出现气流啸叫、安装缝隙漏风、后期维护拆卸困难的问题。从实际使用场景来看，这类扩散器主要承担两个核心作用，一是将管道内送出的集中气流打散，沿扩散面径向均匀铺散，避免直吹带来的局部风速过高、体感不适或者设备局部温差异常的问题，二是作为通风管路的末端装饰与遮挡构件，遮盖墙体或者设备面板上的开孔，同时阻挡大尺寸异物进入通风管路，减少管路积尘或者叶轮被卡的风险。

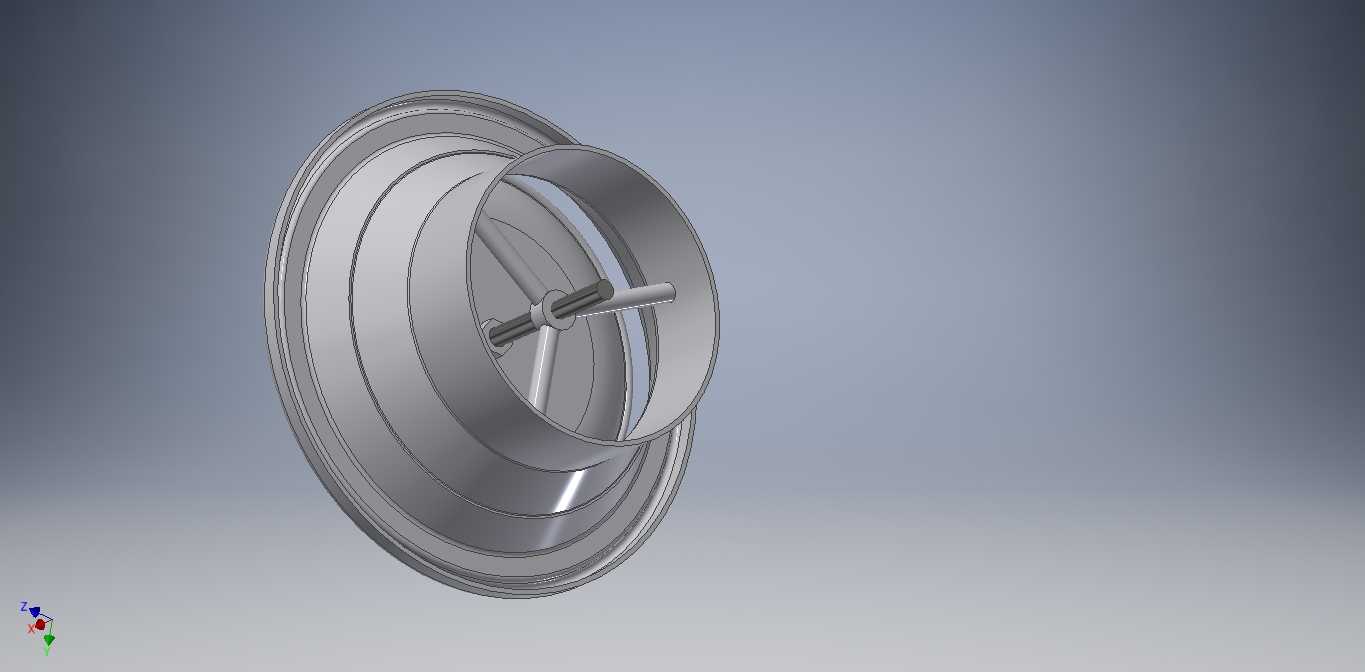

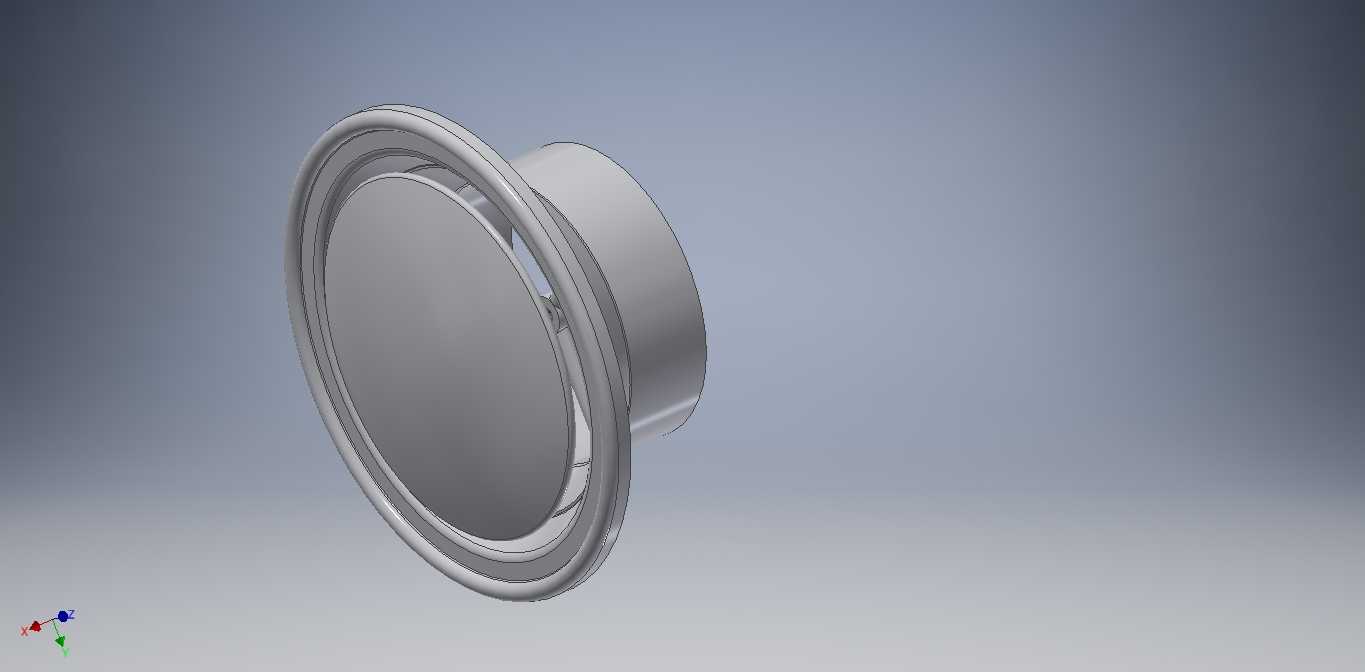

　　从结构设计的思路来看，这个扩散器采用了同轴嵌套的两段式结构，后端的圆筒段是直接对接通风管路的插入段，外径匹配120mm规格的柔性通风软管或者硬质PVC风管的内径，插入段外壁做了多道环形凸筋，安装时不需要额外打胶或者固定卡件，直接将圆筒段插入风管内部，凸筋就能和风管内壁形成过盈配合，既可以防止使用过程中扩散器从风管上脱落，也能填充配合间隙减少漏风。前端的法兰盘是整个构件的限位与装饰部分，法兰盘的外径比后端插入段大出足够的尺寸，安装时法兰盘背面完全贴靠墙面或者设备面板表面，遮挡住开孔边缘的施工毛刺或者缝隙，法兰盘边缘做了多层阶梯式的圆弧收边，没有尖锐的直角棱边，既可以避免安装时划伤施工人员，也能让外露的外观更顺滑，减少积灰的死角。

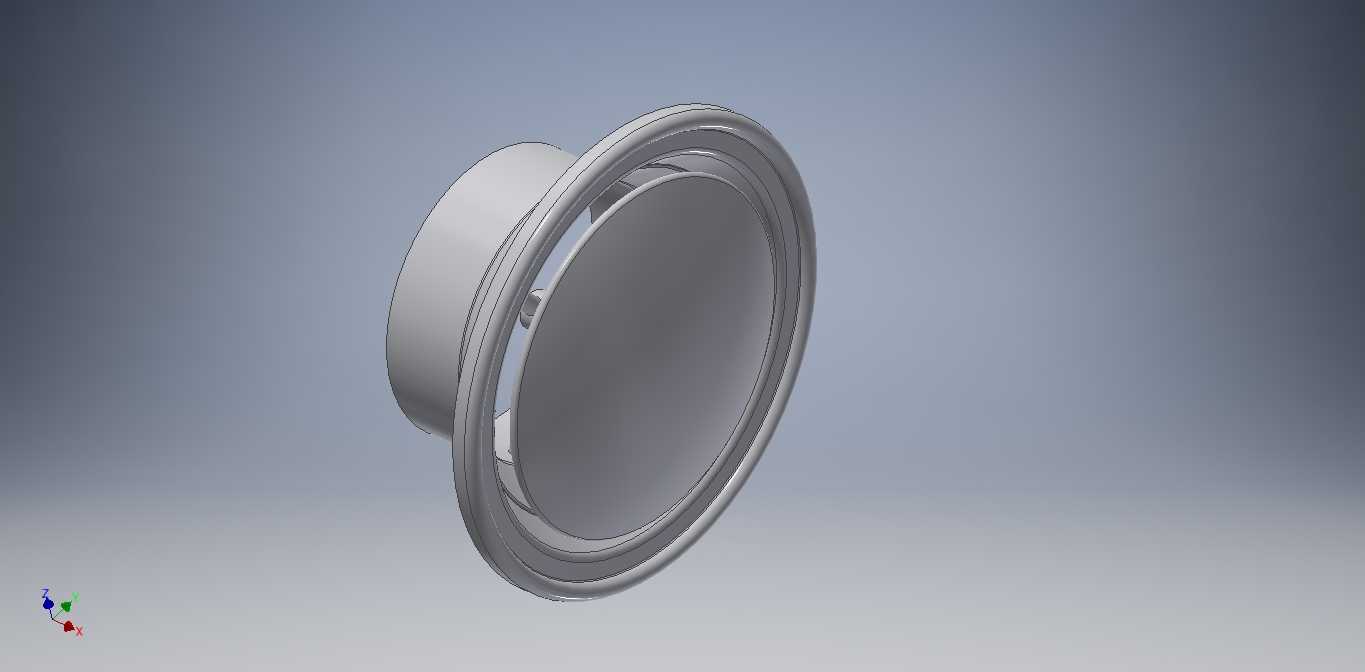

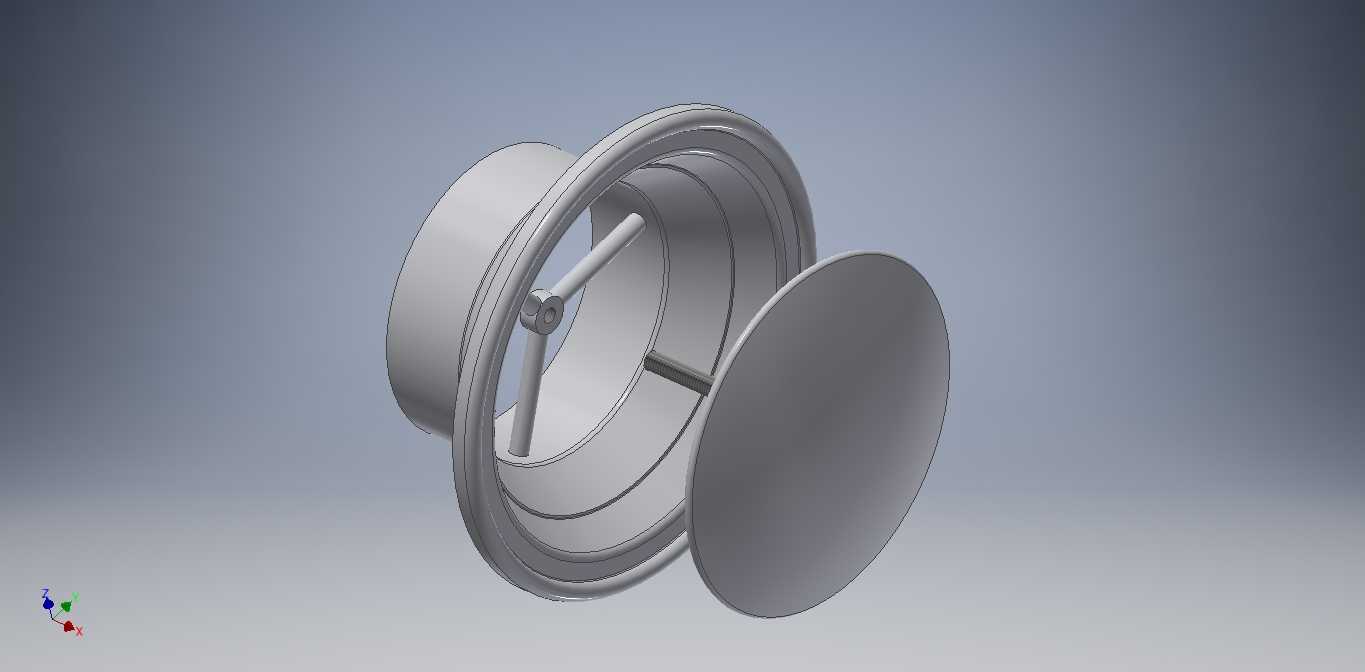

　　扩散面的设计是整个构件的核心功能部分，中间的圆形挡流板和外圈法兰之间设置了多道径向的导流叶片，叶片采用等距圆周排布，角度经过反复调整，气流从后端管路进入扩散器腔体后，不会直接从正面直吹出去，而是顺着导流叶片的导向，沿挡流板与法兰之间的环形缝隙向四周呈放射状扩散，有效降低出风的动压，提升出风的均匀度。导流叶片的厚度做了合理控制，既保证足够的结构强度，不会因为长期受气流冲击出现变形，也不会因为叶片过厚导致通风阻力过大，影响系统的通风效率。挡流板采用微弧面的造型，相比平面挡流板，能更好地引导气流沿弧面滑向四周的出风缝隙，减少气流在腔体内部形成紊流产生的风噪。

　　从安装边界尺寸来看，后端插入段的轴向长度经过优化，既保证插入风管后有足够的配合深度，不会因为风管轻微晃动就出现松脱，也不会因为插入段过长导致管路内部有效通风截面被占用过多，带来不必要的风阻。法兰盘的厚度控制在较薄的区间，安装后突出墙面或者设备表面的尺寸很小，不会显得突兀，适配不同装修风格或者设备外观的整体性要求。整个构件的所有转角位置都做了圆角过渡，没有应力集中的尖角位置，不管是采用注塑工艺批量生产，还是采用钣金冲压加工，都能有效降低生产过程中的废品率，提升构件的抗冲击能力，哪怕安装过程中受到轻微的磕碰，也不容易出现开裂或者变形的问题。

　　在实际选型适配的时候，这个120mm规格的扩散器可以直接匹配公称直径120mm的通风管路，墙面或者设备面板上的开孔尺寸只需要略大于后端插入段的外径，小于前端法兰盘的外径即可，安装时不需要复杂的固定件，单人就可以完成装配，后期需要清理管路或者更换构件时，只需要直接向外拔出即可，维护操作非常简便。这类构件在实际使用中不需要额外的活动部件，没有易损结构，长期使用的可靠性很高，不管是家用新风系统的出风口、机柜散热的排风口，还是小型通风设备的末端风口，都能稳定发挥气流扩散与末端遮挡的作用。建模过程中对各个配合面的尺寸公差做了合理预留，插入段的凸筋尺寸考虑了常用风管的壁厚公差，能适配一定范围内的管径偏差，法兰盘的背面做了微小的拔模斜度，生产时脱模顺畅，装配时和安装面的贴合度更好，不会出现边缘翘缝的问题。
