Lockinox双执手式门窗传动锁具结构

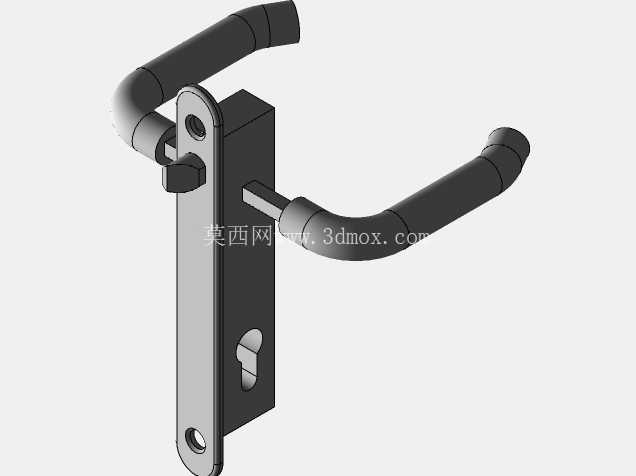

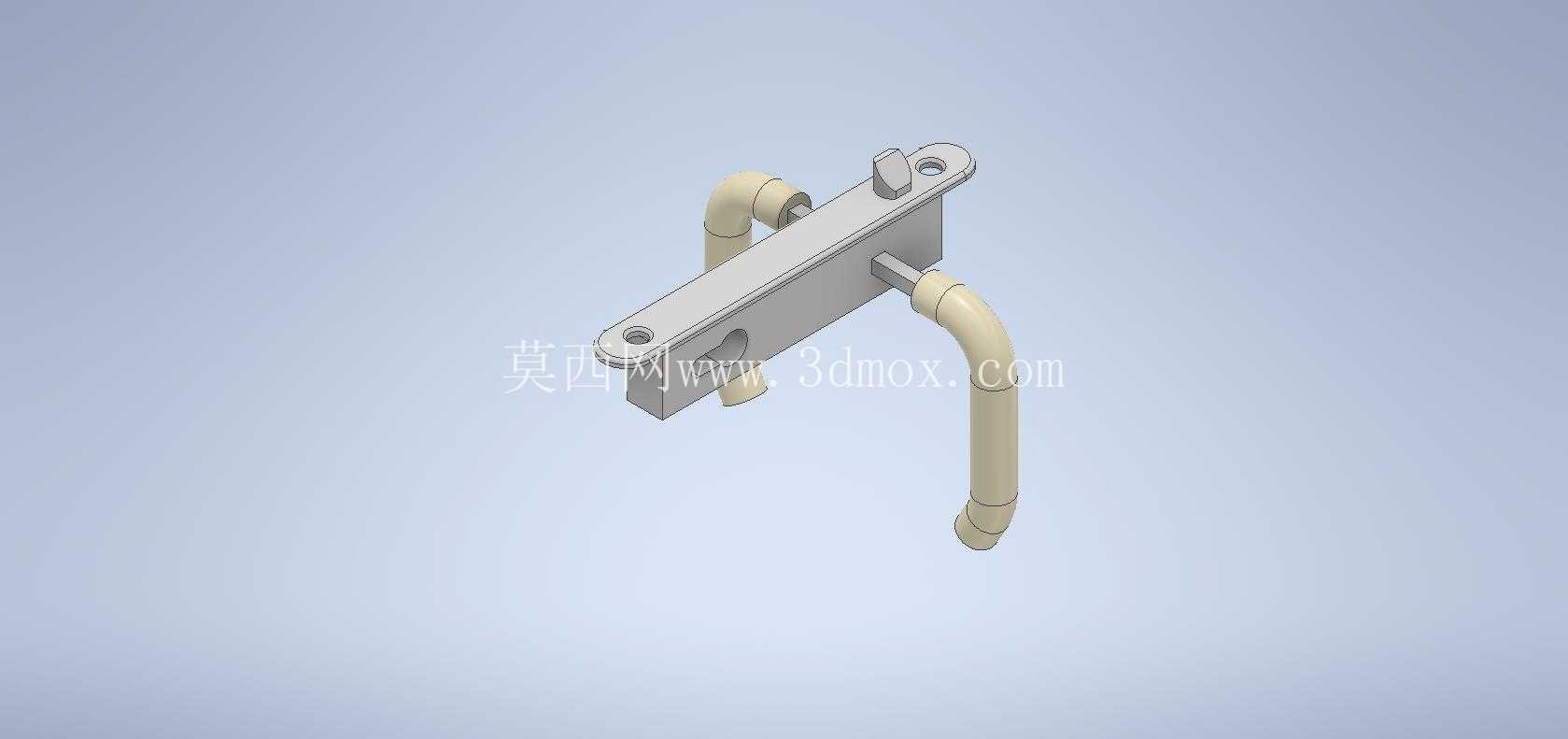

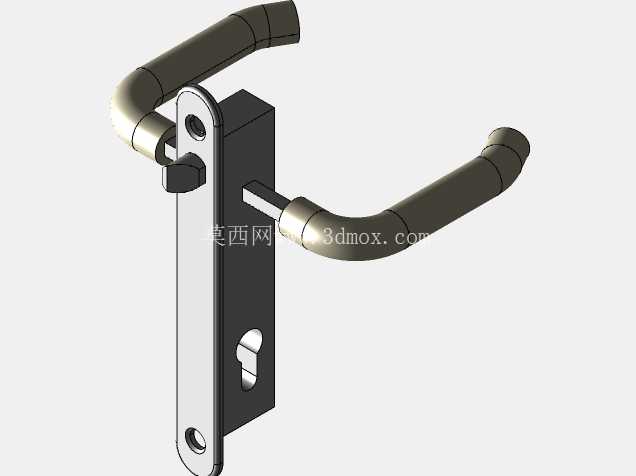

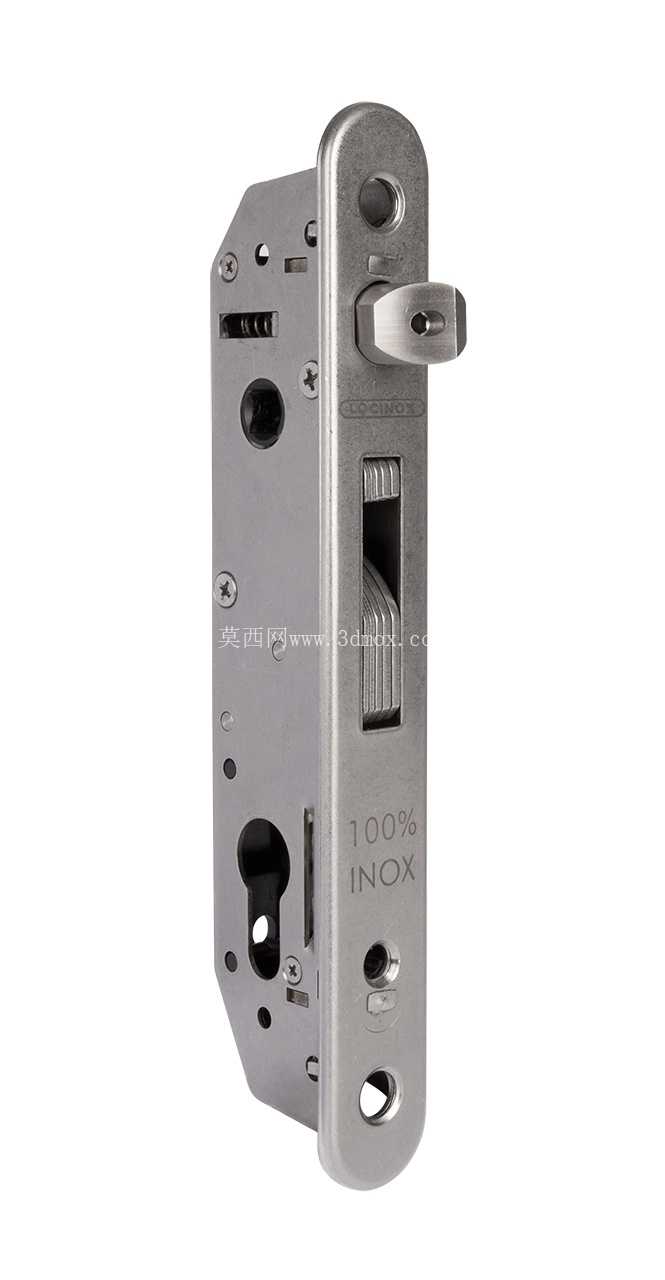

　　这款锁具结构针对百叶窗类通风门窗的启闭锁紧需求设计，适配工业厂房通风百叶、洁净车间观察窗、设备舱检修门等场景，解决了常规单点锁闭密封不严、多点锁操作繁琐的痛点，可在单组执手操作下同步完成两侧锁点的伸缩动作，实现门窗扇与边框的多点压紧锁止。从结构设计逻辑来看，主体采用长条形金属安装基板作为承载基体，基板上预留的两个沉头安装孔可直接通过紧固件固定在门窗扇的型材腔体内，安装时需注意基板与扇框型材的贴合间隙控制在0.2mm以内，避免锁体传动时出现卡滞。

　　基板中部设置的传动滑块与两侧弯管式执手联动，执手采用弧形 ergonomic 造型，表面做哑光防滑处理，操作时转动单侧重力平衡执手即可带动内部传动杆轴向移动，同步驱动两端锁舌伸出或收回，锁舌伸出长度设计为12mm，可适配边框厚度1.0-2.0mm的钢制或铝合金型材，锁止后锁舌与边框锁扣的啮合深度不小于8mm，满足常规风压下的锁止强度要求。在安装边界方面，锁体整体厚度控制在28mm以内，可嵌入常见的40系列、50系列门窗型材腔体，无需额外在型材表面开孔避让，适配的门窗扇开启角度范围为0-90度，执手转动行程为90度，对应锁舌全行程伸缩，操作力矩控制在2N·m以内，无需额外施加过大作用力即可完成启闭。

　　设计时特意将两侧执手设置为对称布局，既可以在门窗扇单侧操作，也可根据安装场景选择双侧操作模式，适配不同通行方向的门窗使用需求，传动部位的轴套采用自润滑材质，长期使用无需额外加注润滑脂，减少后期维护工作量。锁体金属部件均采用不锈钢或镀锌钢材质，适配潮湿、多粉尘的工业环境使用，表面无突出尖锐结构，避免操作时出现磕碰划伤，锁舌端部做圆弧导向设计，锁止时即使门窗扇与边框存在少量错位，也可通过导向斜面顺利滑入锁扣，降低对安装精度的苛刻要求。
