铝型材框架带齿轮齿条移门移动作业台

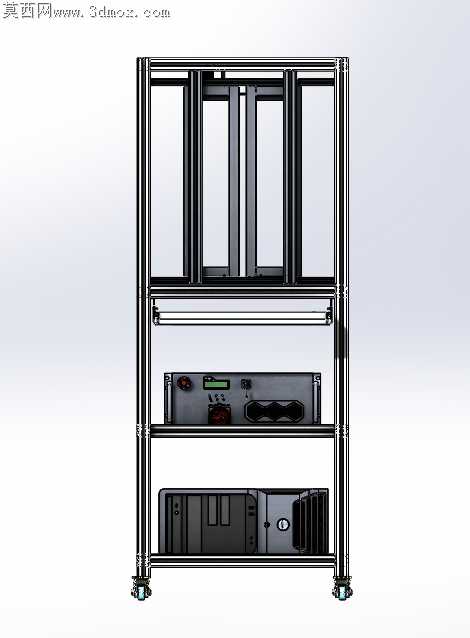

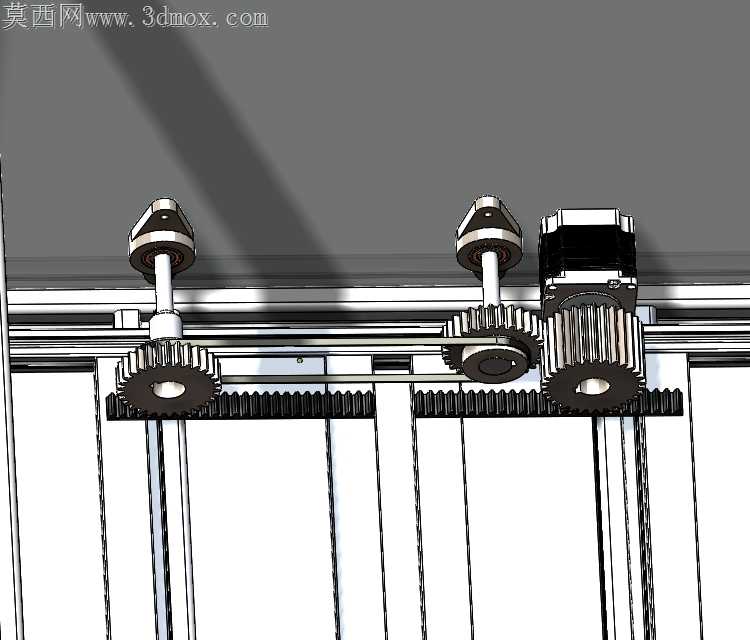

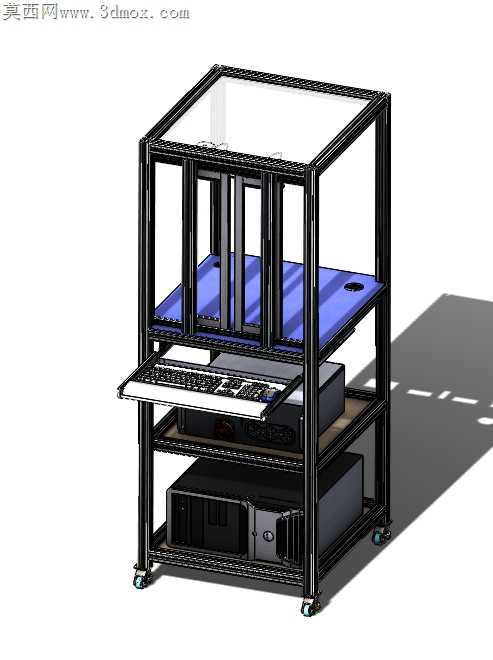

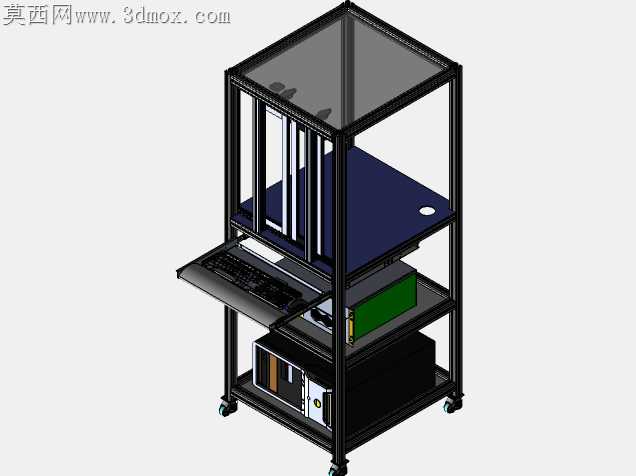

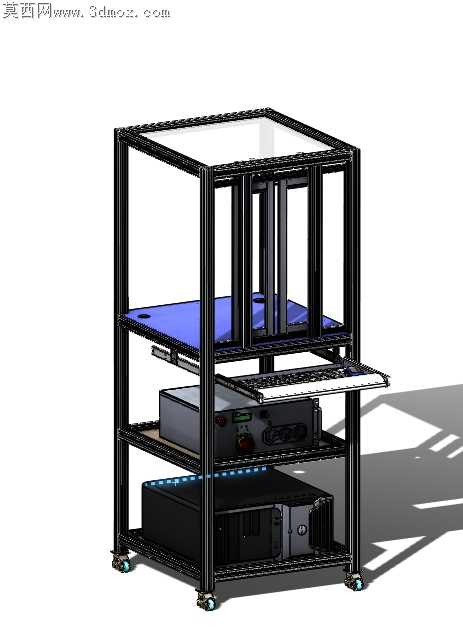

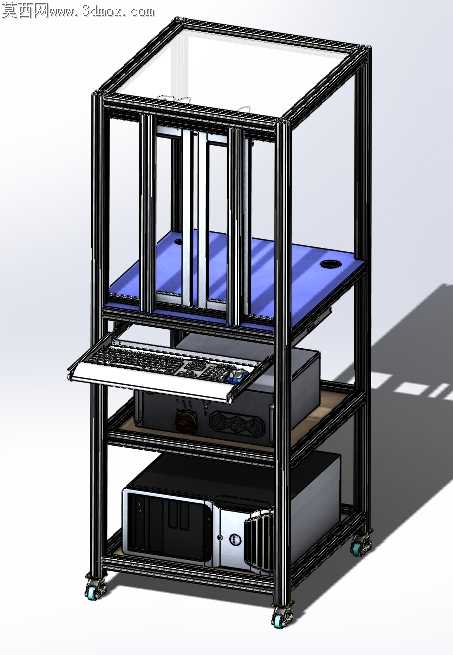

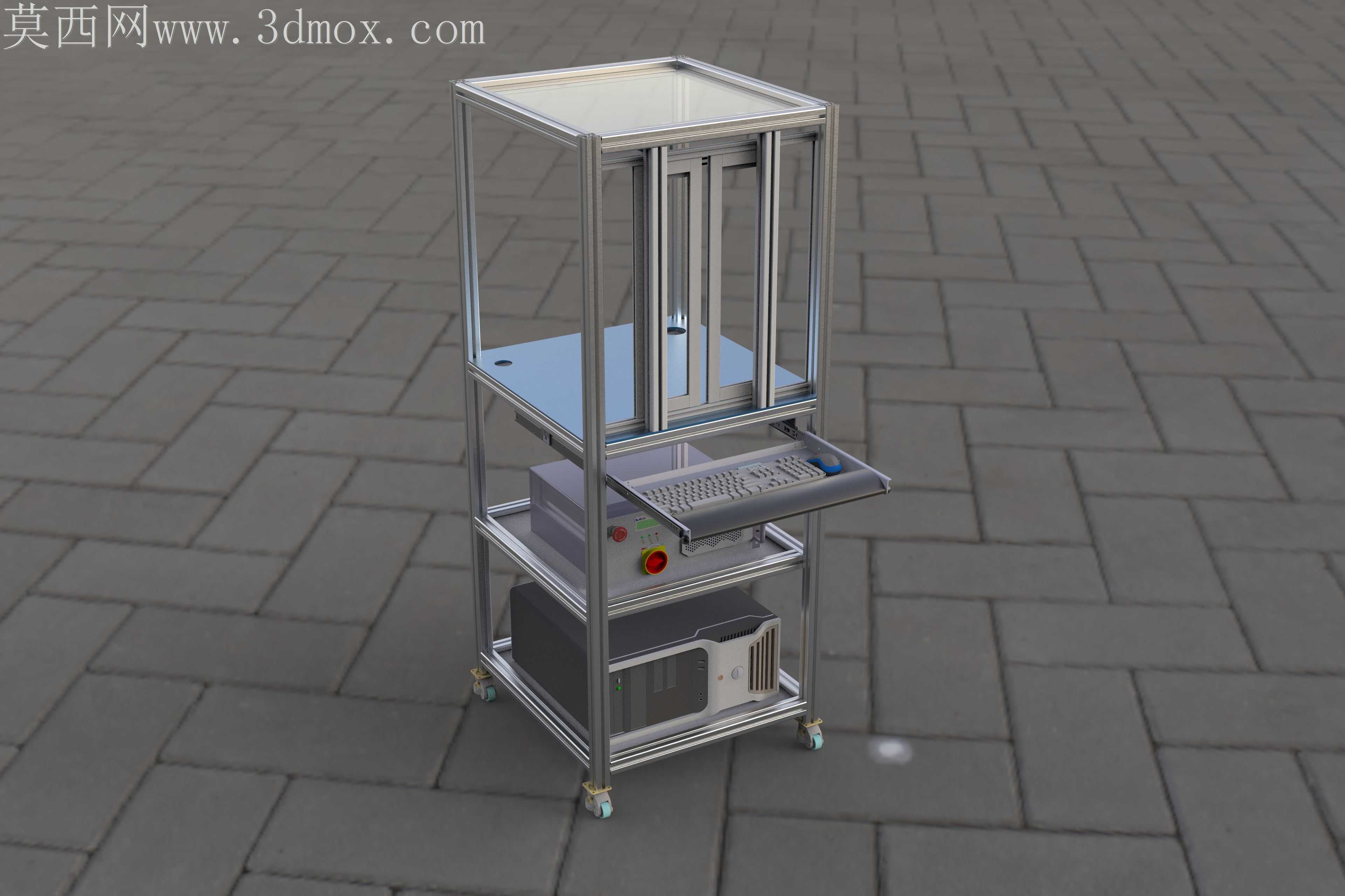

车间现场的铝制作业台常遇到框架拼接后移门卡滞、层板承重变形、移动时柜体内部器件晃动的问题，这款铝制工作台在结构优化阶段就针对这些现场痛点做了针对性调整。框架选用标准工业铝型材拼接，摒弃了焊接框架的应力变形隐患，所有连接位采用内置角件搭配沉头螺栓锁紧，型材槽口内嵌的密封条既可以遮挡连接缝隙，也能避免车间切削粉尘落入型材内腔堆积。移门采用齿轮齿条传动结构，而非常见的滑轮滑槽结构，齿条直接嵌装在竖向铝型材的预留槽位内，齿轮与步进电机输出轴直连，省去了额外的同步带传动环节，避免长期使用后皮带松弛导致的移门走位偏差，移门上下端配置的导向尼龙块与型材槽壁预留0.2mm间隙，既不会出现滑动卡滞，也能避免移门晃动产生异响。层板布局做了承重分区，键盘托板采用薄铝板折弯成型，边缘做翻边处理提升抗弯折强度，托板下方预留的走线槽直接与型材内腔连通，键盘、鼠标的线缆可以完全隐藏在型材内部，避免现场作业时线缆勾挂工件。下层放置工控主机的层板加装了橡胶减震垫，脚轮选用带刹车的万向聚氨酯轮，轮架与框架底部的连接位额外加装了加厚连接片，避免满负载移动时连接位开裂。顶部的透光面板采用磨砂亚克力材质，嵌装在框架顶部的型材槽内，无需额外打胶固定，后期更换光源时可以直接拆卸面板。移门的控制按钮集成在键盘托板侧边的斜面操作区，急停按钮凸起高度高于其他功能按钮，紧急情况下可以快速触达，按钮与面板的配合公差控制在0.1mm，避免车间油污渗入按钮内部造成接触不良。框架所有外露的型材端面都加装了塑料端盖，既避免铝型材端面的锋利边角划伤操作人员，也能防止杂物从端面落入型材内腔。齿轮齿条的啮合间隙做了微调，预留0.15mm的侧隙，避免车间温度变化导致型材热胀冷缩后出现齿轮卡滞，齿条安装时采用分段固定的方式，每间隔100mm设置一个锁紧螺钉，保证齿条直线度误差控制在0.05mm以内，移门全程滑动无卡顿、无异响。移动脚轮的刹车踏板做了加长处理，操作人员无需弯腰就可以用脚踩下刹车锁定工作台位置，适配车间频繁调整工位的使用需求。
