蜗轮蜗杆传动双轴联动XY位移工作台

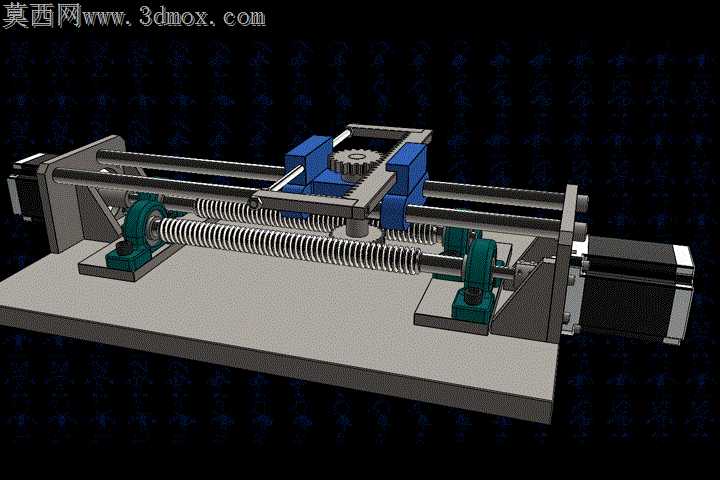

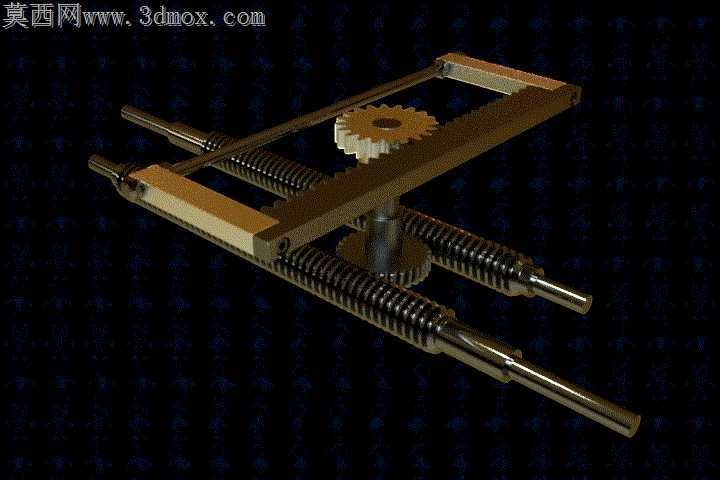

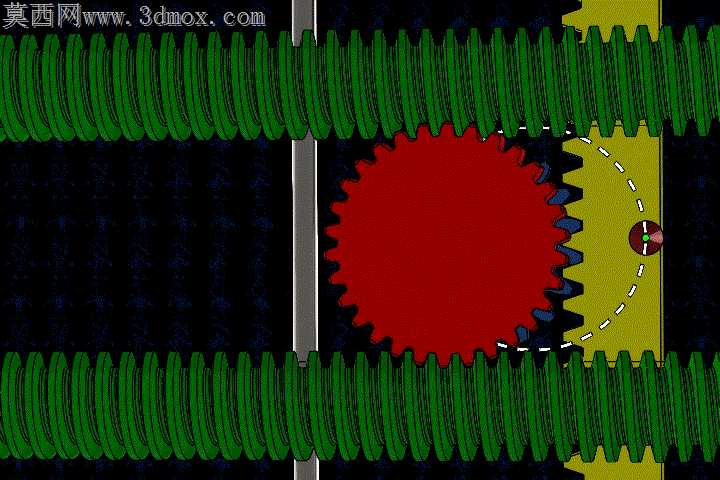

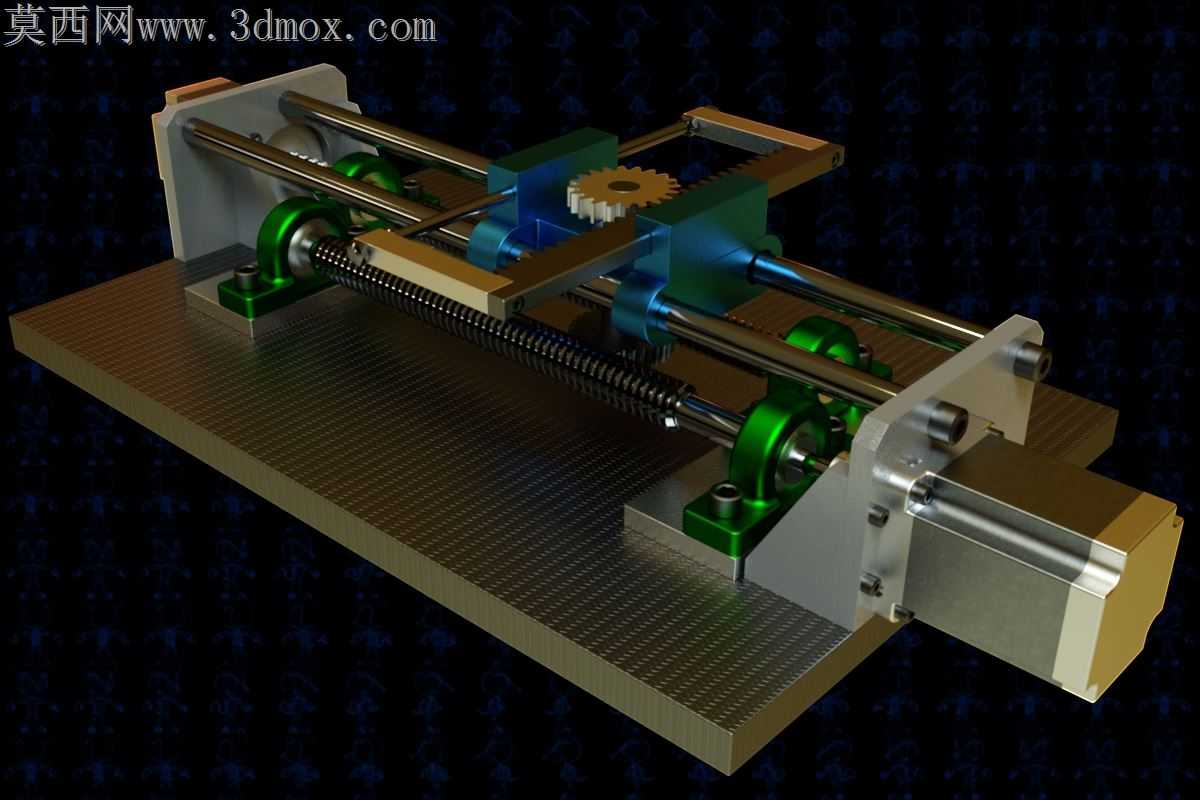

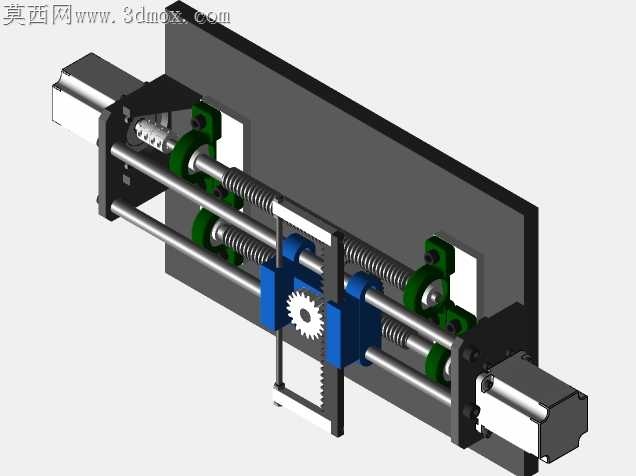

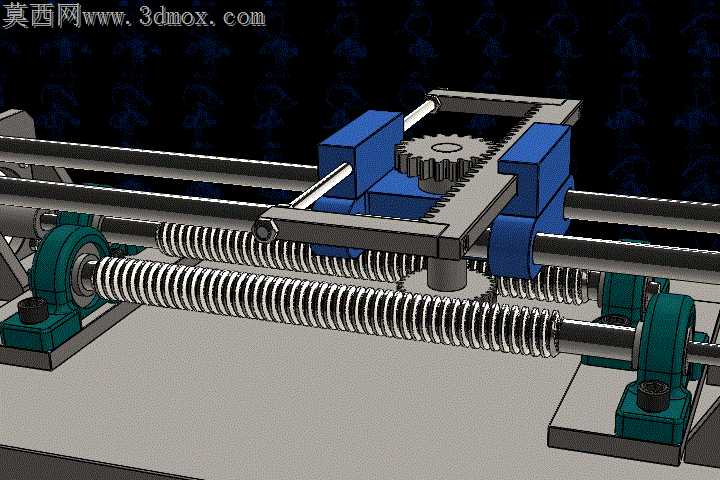

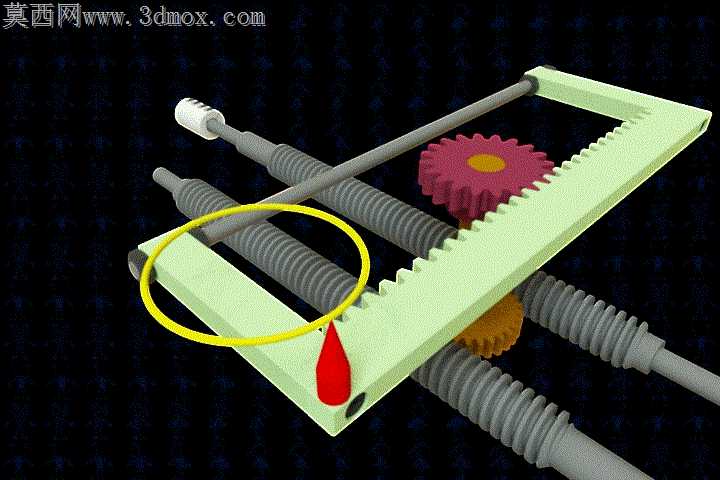

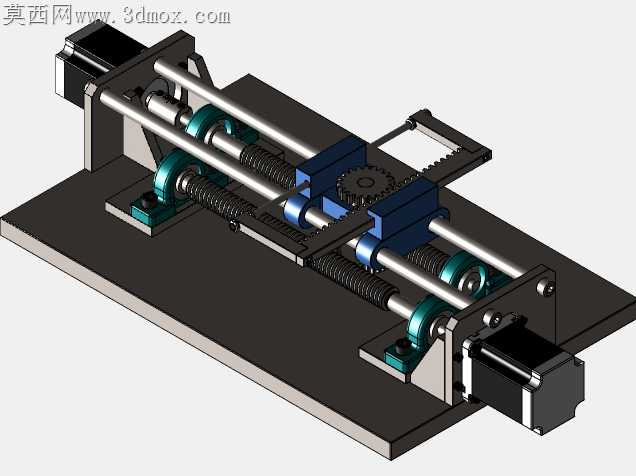

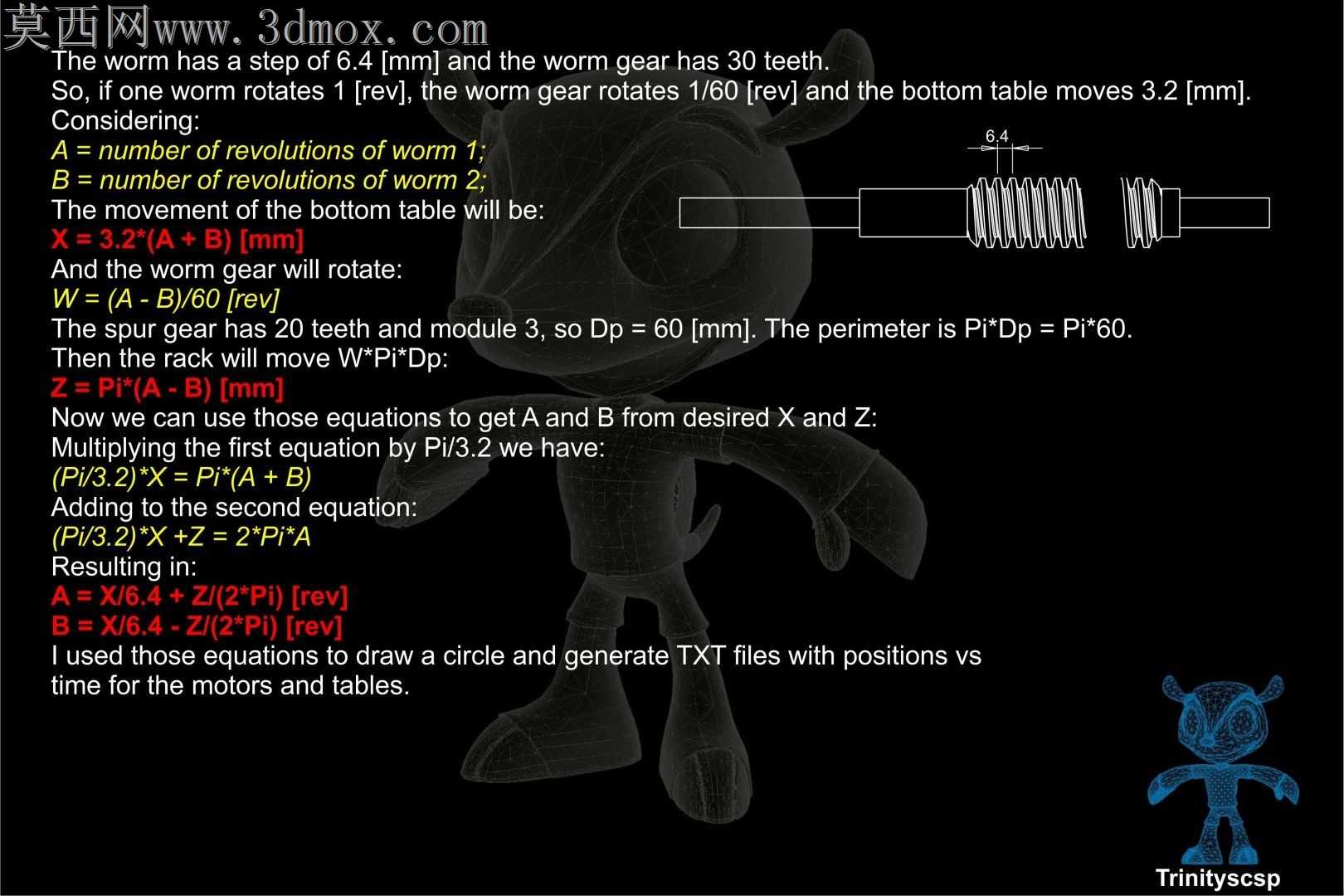

常规丝杆直连XY工作台在轻载高速往复工况下，常出现反向间隙累积、传动自锁性不足的问题，断电后滑台受外力偏移的隐患始终存在，这款采用蜗轮蜗杆副作为核心传动单元的XY工作台，正是针对这类场景做的结构适配设计。两根平行布置的传动丝杆沿X轴方向排布，丝杆端部的蜗轮与垂直布置的蜗杆啮合，单根蜗杆转动即可同步驱动两根丝杆同速转动，避免了双丝杆驱动时的不同步扭摆问题，滑台底部的螺母座与丝杆配合时，特意将螺母安装孔做了0.02mm的偏心余量，装配时可微调螺母与丝杆的同轴度，抵消丝杆加工带来的螺距累积误差。滑台上方的齿轮副并非冗余设计，它承担了Y轴方向的动力传递，动力从X轴滑台内置的传动链路输入到齿轮，再带动Y轴丝杆转动，省去了Y轴单独布置电机的走线麻烦，滑台移动时的线缆拖拽阻力被大幅降低。导轨安装面做了0.01mm的刮研余量预留，实际装配时不需要额外加调整垫片，靠配刮就能保证两根导轨的平行度控制在0.008mm以内，避免滑台移动时出现卡滞、爬行的问题。端部的轴承座采用了剖分式结构，后期维护更换丝杆时不需要完全拆解整个工作台，只需要拆开轴承座上盖就能抽出丝杆，大幅降低了现场维护的工时成本。蜗轮与蜗杆的啮合侧隙特意控制在0.015mm，既保证了反向传动时的空程量足够小，又不会因为侧隙过小导致传动卡涩、温升过快，连续运行两小时的啮合面温度能稳定控制在45摄氏度以内，不会出现热胀咬死的问题。滑台台面做了阵列排布的螺纹安装孔，孔位公差控制在±0.01mm，装夹不同工装时不需要重新打表找正，能直接适配常规的小型工件装夹、检测工位使用。底部安装板的厚度做了针对性加强，15mm厚的钢板经过时效处理后再加工导轨安装面，长期使用不会因为应力释放导致导轨变形，整机的重复定位精度能稳定保持在0.02mm以内，完全满足小型自动化装配、检测工位的使用需求。
