拖拉机配套增压空气冷却中冷器结构

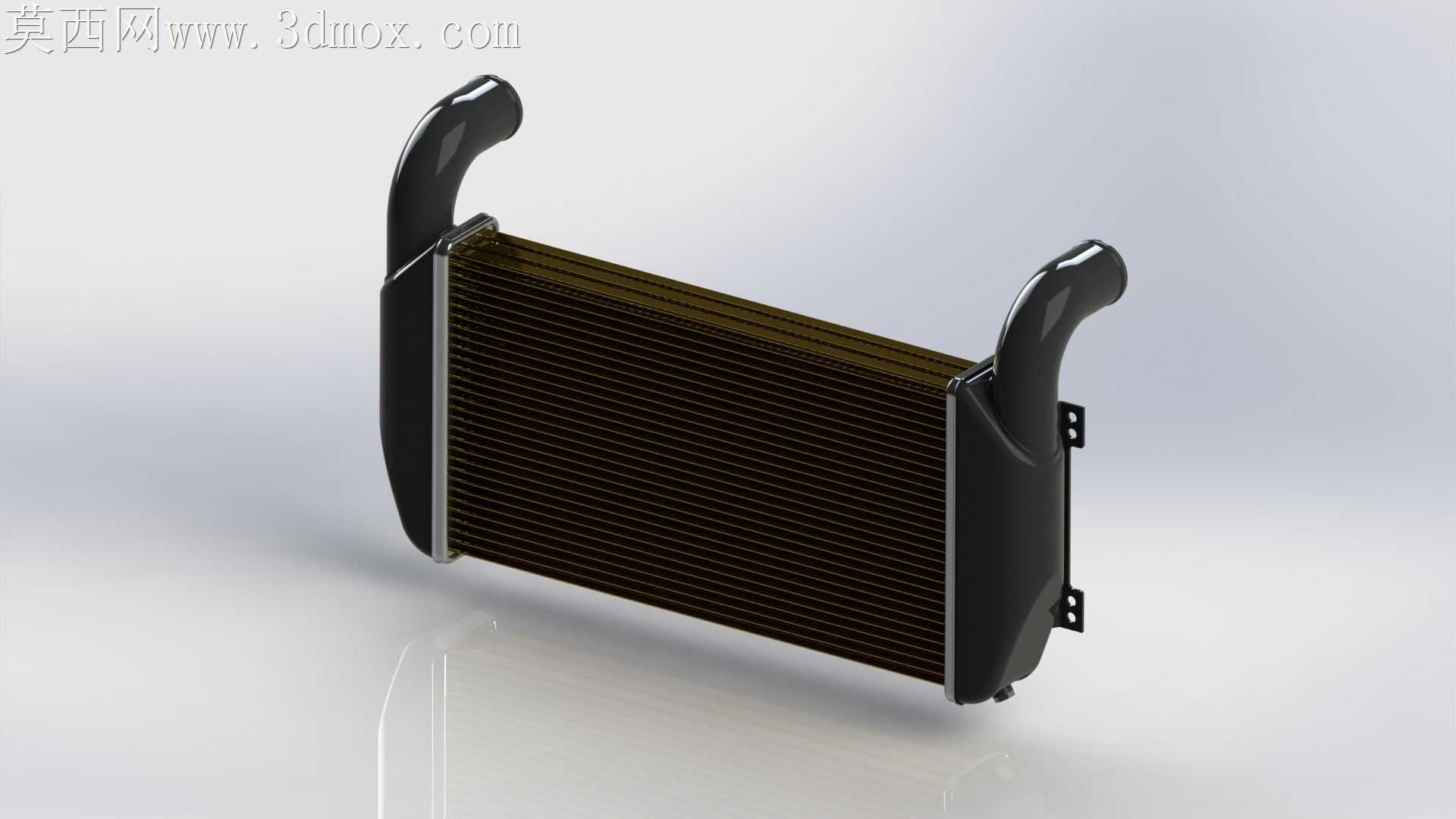

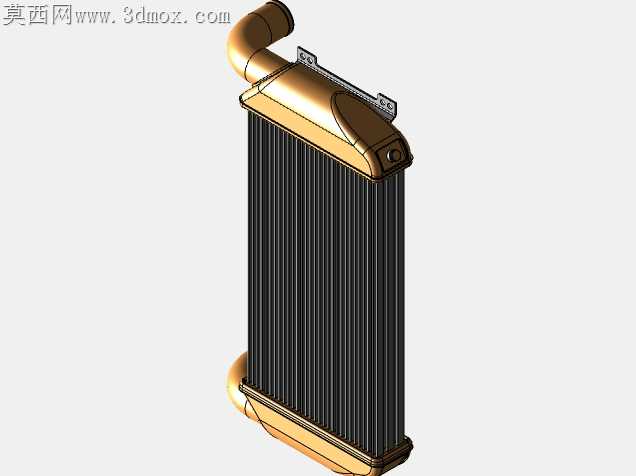

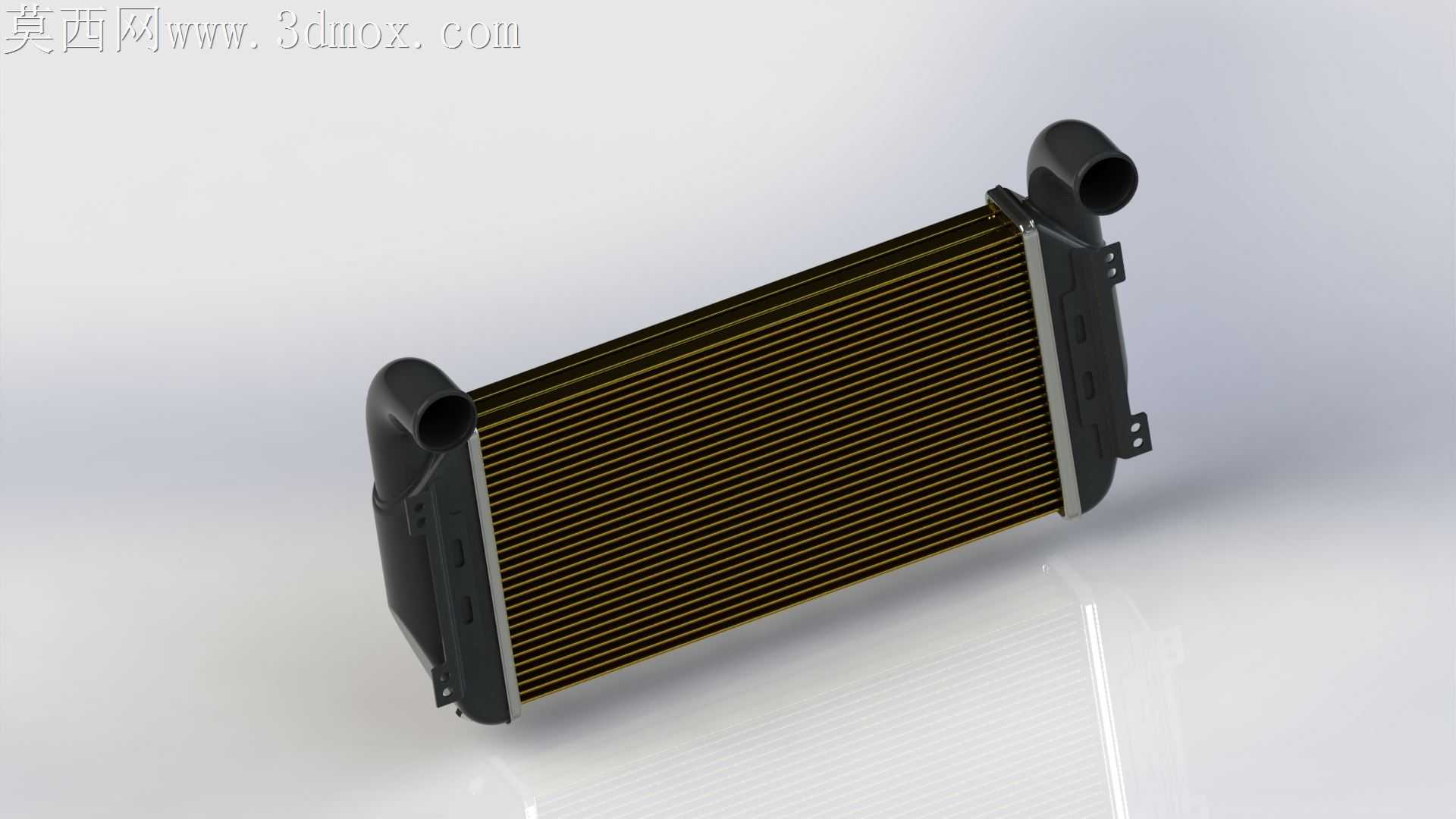

田间作业时拖拉机长期处于高负荷低转速工况，增压后的进气温度常突破180摄氏度，若散热芯体与气室的连接仅靠常规压合，颠簸震动下极易出现密封失效漏压的问题，直接拉低发动机充气效率。这款中冷器的芯体采用错列排布的散热带与冷却管复合结构，每根冷却管的端部都做了翻边咬合处理，和两侧塑料气室装配时，翻边结构能嵌入气室预制的密封槽内，配合耐温氟橡胶圈，就算在连续6小时以上的旋耕作业震动下，也不会出现接口松脱漏气的情况。两侧气室的弯管接口做了15度的倾角优化，不是生硬的直角转折，增压空气进入芯体前能顺着弧面均匀分散到每一根冷却管内，不会出现边角区域气流滞止导致的局部散热盲区，芯体表面的温度差能控制在8摄氏度以内，避免局部热应力集中导致的散热带早期开裂。侧边的安装支架没有采用和芯体硬连接的设计，支架和芯体侧板之间预留了0.8毫米的缓冲间隙，衬上耐老化的橡胶减震垫，拖拉机在颠簸田埂行驶时，发动机传来的震动不会直接传导到薄片状的散热芯体上，能减少散热带因为长期共振出现的倒伏问题。气室外侧的固定卡扣做了加厚的加强筋，从卡扣根部延伸到气室侧壁，安装进气管路时就算用卡箍拧得偏紧，卡扣也不会出现断裂变形。散热带的开窗角度做了反复调试，角度过大容易被田间扬起的草屑、尘土堵塞，角度过小又会削弱换热效率，最终选定的27度开窗角，既能保证空气流过时的扰流效果提升换热效率，日常维护时用高压气枪从反向吹扫就能把嵌在散热带缝隙里的草屑尘土清理干净，不用拆解整个部件。进出气口的管径匹配拖拉机常用的增压管路规格，不用额外做变径接头就能直接装配，接口处的凸环高度做了1.2毫米的优化，卡箍锁紧后管路不会因为增压压力波动出现脱管的风险。
