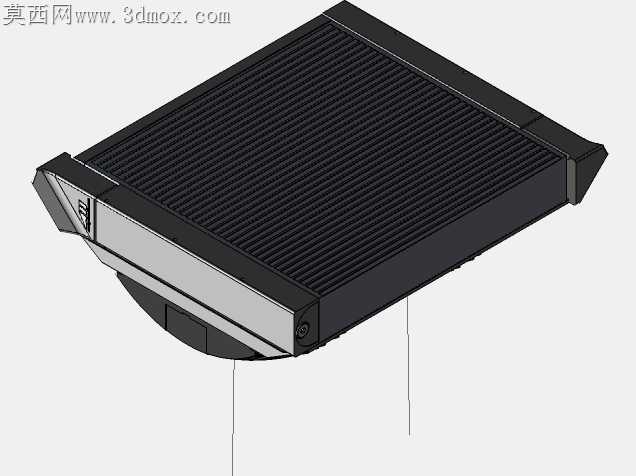

液压系统用机油冷却散热结构

液压系统连续重载作业时，机油长期处于80℃以上的工作区间，容易出现粘度骤降、油膜破裂的问题，连带加剧密封件老化、阀芯磨损的故障概率，机油散热器的换热效率、流阻表现直接决定整套液压回路的连续作业时长。这款散热结构的油道走向没有采用常规等径直通设计，进油端做了渐扩式导流过渡，避免高压机油直接冲击散热芯体端部造成局部紊流，既降低了油液流经散热器的压力损失，也减少了长期冲蚀带来的芯体渗漏隐患。散热翅片与油道基板的结合面预留了均匀的钎焊间隙，不会出现局部间隙过大焊料填充不实、或是间隙过小焊料无法渗入的问题，批量加工时能大幅降低虚焊导致的返修率。油道内壁做了平滑过渡处理，没有突兀的直角转折，机油在内部循环时不会形成滞流死角，避免长期使用后油泥沉积在拐角处堵塞流道，影响散热效率。进出油口的连接法兰做了同轴度公差约束，装配时密封垫圈能均匀受压，不会出现单侧压偏导致的渗漏问题，法兰端面还预留了密封槽定位台阶，现场更换密封件时无需反复调整对位，能缩短设备维护的停机时间。散热芯体的排布间距兼顾了通风换热效率与积灰清理难度，不会因为翅片过密导致户外作业时扬尘、飞絮快速堵塞通风间隙，日常维护只用低压压缩空气就能从反向吹走附着的杂物，不用拆解散热器就能完成清洁作业。旁通油路的安装位做了集成式设计，不需要额外加装转接块就能匹配不同通径的旁通阀，低温启动时机油粘度较高，旁通阀能自动打开让部分机油不经过散热芯体直接循环，避免冷启动时机油压力过高冲坏散热芯体，也能让油温快速上升到最佳工作区间。整个散热结构的安装支脚做了减震衬套预留位，装配时可以加装橡胶减震垫，抵消液压系统工作时的管路振动传递，避免长期振动导致焊接位置出现疲劳裂纹，延长散热器的实际使用寿命。
