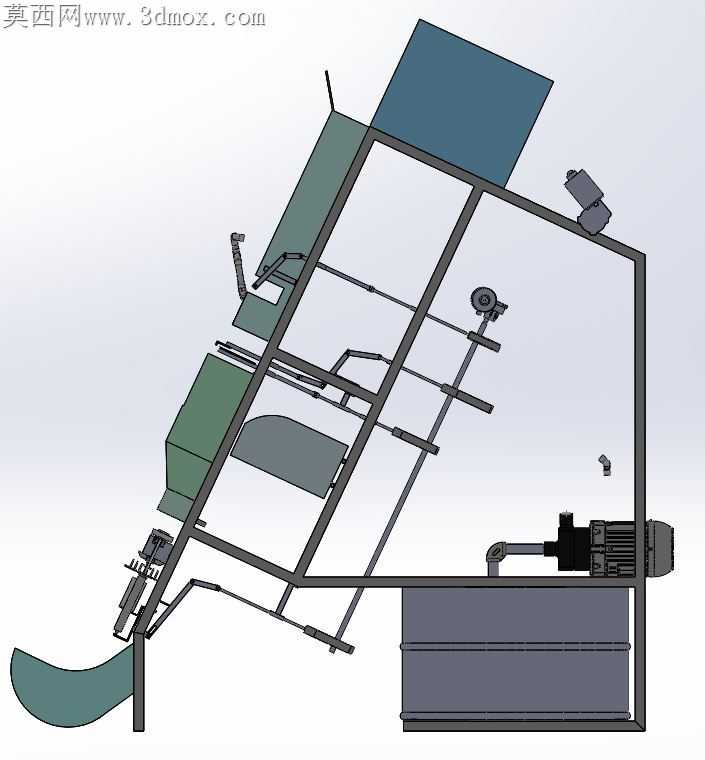

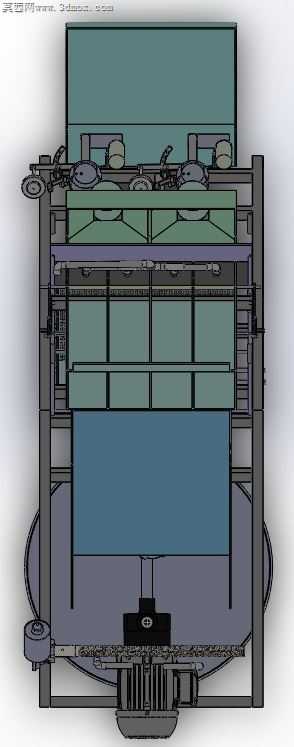

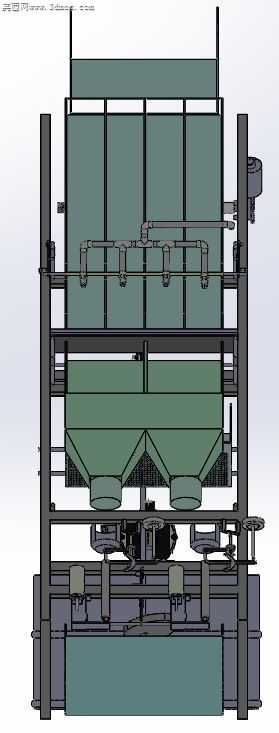

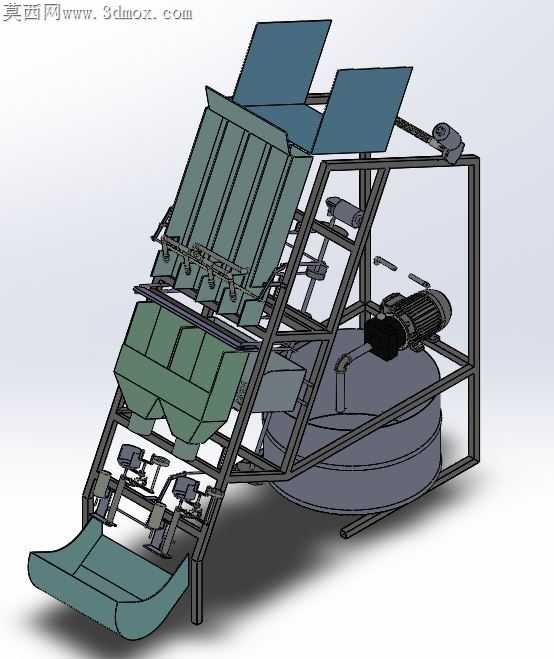

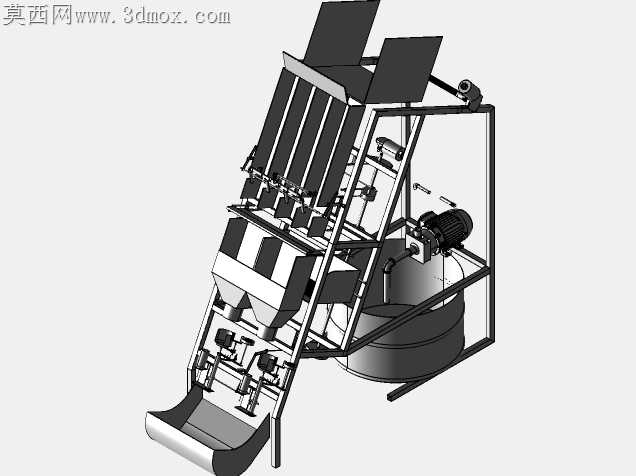

倾斜式洋葱分选包装一体化设备结构

鲜食洋葱表皮薄脆易磕碰，常规水平排布的包装线在多工序转序时，落料高差带来的表皮擦伤率常年居高不下，这款倾斜排布的一体化设备，从加工适配角度把落料冲击控制放在了结构设计的首位。倾斜布置的多格储料斗没有采用常规的等壁厚直板焊接结构，斗体内壁的折角处全部做了大圆弧过渡，加工时不用额外拼接衬板，折弯机一次成型就能避免接缝处卡料藏污的问题，斗体外侧的加强筋没有满焊在壁板上，间隔段焊的方式能减少焊接变形带来的斗体错位，后续安装导流翻板时不用反复修磨安装面。下层的分选格仓和上层储料斗采用同轴倾斜排布，物料靠自重沿斜面滑移，省去了水平输送所需的平皮带传动组件，加工时不用额外加工皮带辊的安装轴承座，框架上的安装孔直接采用激光切割一次成型，孔位同轴度误差控制在0.1mm以内，分选翻板的转轴穿装时不用铰孔修配。底部的圆桶储液槽和机架的连接没有采用常规的螺栓硬连接，槽体边缘搭放在机架的环形支撑圈上，槽体自身的重量就能压实密封胶条，加工时不用在薄壁槽体上焊接螺栓座，避免焊接变形导致的槽体渗漏，配套的驱动电机安装在机架侧方的悬挑支架上，支架和主框架的连接面做了铣平处理，电机轴和下方搅拌组件的同轴度靠加工面精度保证，不用额外加装联轴器补偿结构。前端的出料溜槽采用渐扩式曲面结构，溜槽表面的折弯弧度顺着物料下滑的轨迹做了变曲率处理，加工时不用额外粘贴防滑缓冲垫，钢板折弯后的光滑表面就能让洋葱匀速滑出，不会在出口处堆积卡料。机架的方管拼接处全部采用45度切角对接，焊后打磨平整再做喷塑处理，没有突出的焊瘤和锐角，车间日常清理时不会勾挂清洁工具，也不会划伤操作人员的工作服。所有转动副的安装位都预留了润滑脂注油通道，加工时直接在轴套上钻通油孔，不用后续在现场二次打孔，装配时注油嘴的位置统一朝向设备外侧，日常维护不用探身到设备内部操作。倾斜排布的结构让设备整体占地面积比同产能水平生产线缩小近三分之一，车间布置时不用预留过长的输送线安装空间，地面固定的膨胀螺栓点位全部落在机架的主受力方管下方，设备满负荷运行时的振动不会让框架出现局部形变，长期使用也不会出现料斗错位、翻板卡滞的问题。
