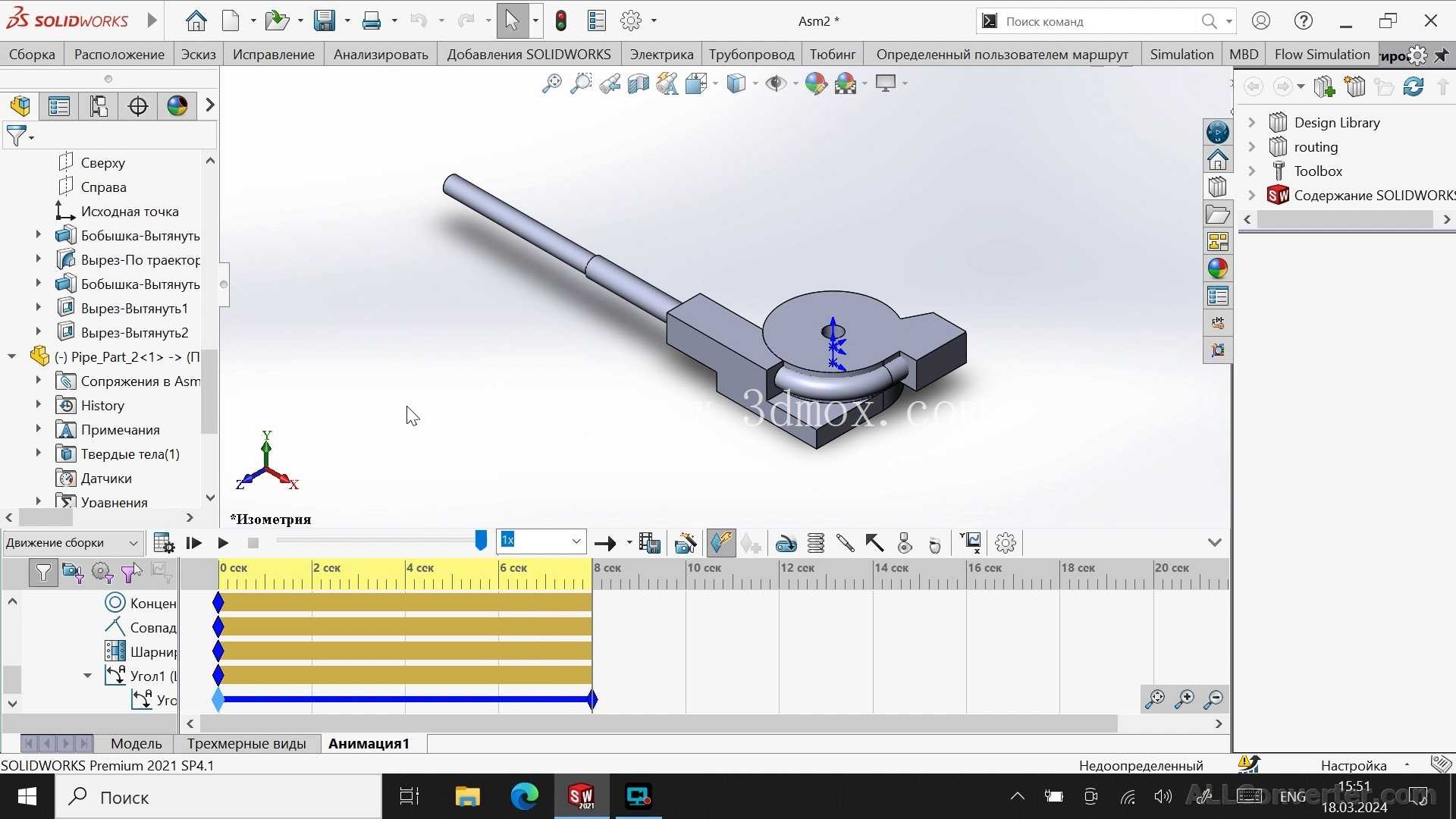

管道弯曲成型工艺动态演示三维结构

　　在流体输送、暖通管路、汽车油路、工业液压管线布设场景中，弯管工序是决定管路走向适配性、介质输送阻力、安装空间利用率的核心环节，这套动态演示结构完整还原了管道从直料状态到目标弯曲角度的全流程动作逻辑，能为现场工艺排布、工装夹具设计、干涉校验提供直观的三维参照。从实际产线应用来看，多数中小管径金属管道的弯曲加工，核心要控制的是弯曲段的椭圆度、管壁减薄率、回弹量三个关键指标，这套结构在动作演示中特意将弯曲模的夹持行程、助推机构的进给速率、转角定位的触发节点做了显性化呈现，设计人员可以直接通过动作时序判断不同壁厚管材适配的夹紧力区间，避免出现夹持过紧导致的管端压痕，或是夹持力不足造成的弯曲段打滑偏移。

　　不同于静态的弯管模三维模型，这套动态结构完整呈现了从直管上料定位、夹紧块锁止、弯管模绕定轴旋转、助推机构随动进给、到弯曲到位后松夹退料的全周期动作，每个运动副的行程边界都做了参数化约束，设计人员调整弯曲半径、管材外径、弯曲角度参数时，整套机构的动作逻辑会同步更新，不需要重新拆解装配约束就能快速验证不同规格管路的弯曲可行性。在安装边界层面，这套结构的整体安装基准面设置在弯管模的定轴中心位置，水平方向的安装预留尺寸覆盖了从直管进料端到最大弯曲角度下管端的最远伸出距离，垂直方向预留了夹紧块上下开合的行程空间，现场布设时不需要额外二次核算动作干涉范围，直接以定轴中心为基准做地脚固定即可。

　　从设计思路来看，这套结构没有采用复杂的多轴联动设计，而是将弯管过程拆分为定轴旋转、随动进给、轴向夹紧三个独立的运动单元，每个单元的驱动端都预留了标准的接口，既可以适配手动扳动的简易工装场景，也可以对接伺服电机、液压油缸做自动化升级，不同产能规模的加工车间都能基于这套基础结构做适配性改造。针对薄壁管弯曲容易出现的内壁起皱问题，这套结构在弯曲模的型腔内侧做了与管材外径完全贴合的圆弧支撑设计，助推块的进给速度与弯管模的旋转速度做了同步约束，能在弯曲过程中给管材轴向施加恒定的助推力，抵消管材弯曲时的轴向拉应力，减少管壁过度减薄的风险。

　　在管路布设的前期设计阶段，设计人员可以通过这套动态结构快速模拟不同走向的管路弯曲过程，提前预判管路在设备内部、建筑夹层、车架空间内的布设路径是否存在干涉，不需要等到现场试装才发现管路弯曲半径不足、管端连接位置错位的问题，能大幅减少现场配管的返工量。对于弯管工装的设计人员来说，这套结构的零件拆分逻辑完全贴合实际加工的装配顺序，夹紧块、弯曲模、助推块这些易损件的安装定位都做了快换设计，更换不同管径的工装时不需要重新校准同轴度，只需要更换对应型腔规格的模块就能快速切换加工规格，适配多品种小批量的管材加工需求。在实际维护层面，这套结构的所有运动副都做了外露设计，日常检查磨损、加注润滑脂时不需要拆解大量外围护板，夹紧块的磨损量可以通过开合行程的变化直接判断，弯曲模型腔的磨损可以通过弯曲段的表面质量快速识别，能降低日常运维的技能门槛，减少设备停机维护的时间。
