压铸模流道流量测试仿真结构设计

在压铸生产环节，浇注系统的流量分配特性直接决定金属液充型过程的平稳性，也是避免铸件出现冷隔、卷气、缩松等缺陷的核心管控要素。这套流量测试仿真结构，正是针对压铸模浇注系统开发阶段的流道性能验证需求搭建，可直观呈现不同流道布局下金属液的流动路径、温度分布与流量分配规律，为模具流道的参数优化提供量化参考依据。

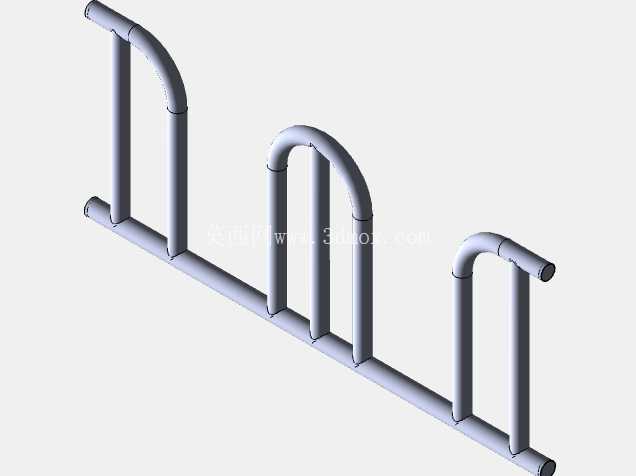

从结构布局来看，该测试结构采用多组并行U型流道串联在主横浇道上的设计，主横浇道沿水平方向布置，三组U型折返流道垂直于主横浇道向上延伸，流道截面采用压铸工艺常用的梯形截面设计，既符合金属液充型过程的流动减阻需求，也匹配实际压铸模的流道加工工艺特性。流道的进出口位置设置在主横浇道的两端，可模拟压铸过程中金属液从压室进入浇注系统后，依次流经各分支流道的完整充型过程，不同U型流道的长度、转弯半径参数存在差异化设计，可对比不同结构参数对流量分配、温度损耗的影响规律。

在实际工程应用中，这类测试结构可直接嵌入压铸模的前期开发流程，无需直接加工完整模具即可完成流道方案的预验证。设计过程中，首先需要匹配压铸机型的压射参数，确定主横浇道的截面尺寸，保证金属液在主横浇道内的流动速度处于合理区间，避免流速过快导致卷气、流速过慢导致温降过大的问题。分支流道的布局则结合铸件的进料位置需求设置，每个U型流道对应铸件的一个进料点，通过调整分支流道的截面积、转弯角度、流道长度，可实现各进料点的流量均衡分配，避免出现部分区域充型不足、部分区域金属液过量回流的问题。

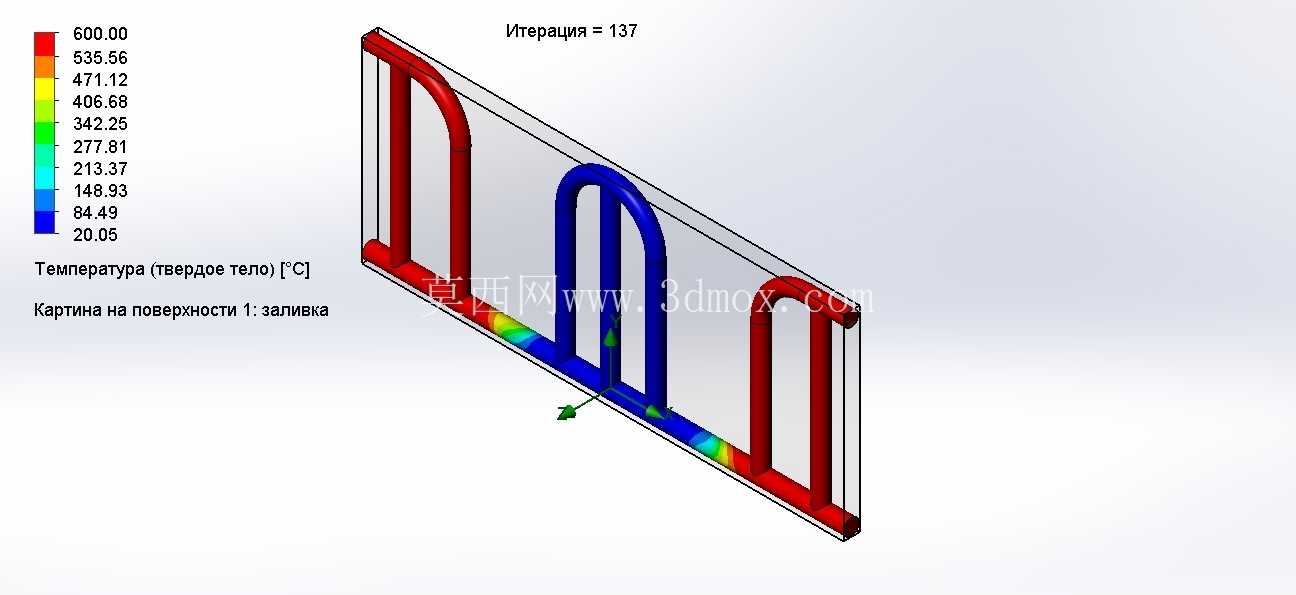

从温度场分布的仿真结果来看，金属液在流动过程中，与流道壁面接触的区域会出现明显的温降，尤其是流道转弯位置，由于金属液流动方向改变，与壁面的热交换效率提升，温降幅度会高于直段流道区域。设计时针对转弯位置采用大圆角过渡结构，既可以减少金属液流动的阻力损失，也能降低局部温降过大导致的冷隔缺陷风险。流道的安装边界完全匹配压铸模的模架尺寸，主横浇道设置在定模镶块的分型面上，分支流道根据进料方向分别设置在定模或动模镶块内，流道的脱模斜度按照压铸工艺标准设置，保证开模过程中流道凝料可以顺利脱出，不会出现粘模问题。

在功能特性上，该测试结构不仅可以验证流量分配的均匀性，还可以模拟不同压射速度、不同金属液浇注温度下的充型状态，获取充型过程中温度场、压力场的变化数据，为后续的模具冷却系统设计、排气系统布局提供数据支撑。比如根据温降分布的集中区域，可以针对性设置冷却水路的位置与流量参数，保证模具整体温度场的均衡；根据金属液的充型顺序，可以在最后充型的位置设置排气槽或溢流槽，将充型过程中卷入的气体、前端冷金属导入溢流槽内，避免进入铸件型腔形成缺陷。

设计过程中还需要考虑流道的凝料脱出距离，U型流道的高度尺寸需要匹配压铸机的开模行程，保证开模后流道凝料有足够的取出空间，不会与模具的顶出机构、抽芯机构产生运动干涉。流道与铸件型腔连接的内浇口位置，厚度参数根据铸件的壁厚设置，保证金属液可以以合适的速度进入型腔，同时在填充完成后内浇口可以快速凝固，便于后续的凝料切除。这套测试结构的仿真数据可直接转化为实际模具的流道设计参数，大幅减少模具试模阶段的修改次数，缩短模具开发周期，降低模具开发的试错成本，尤其适配多进料点的复杂压铸件浇注系统开发场景，能够有效提升铸件的成型质量与生产稳定性。
