双车位钢结构停车棚框架结构设计

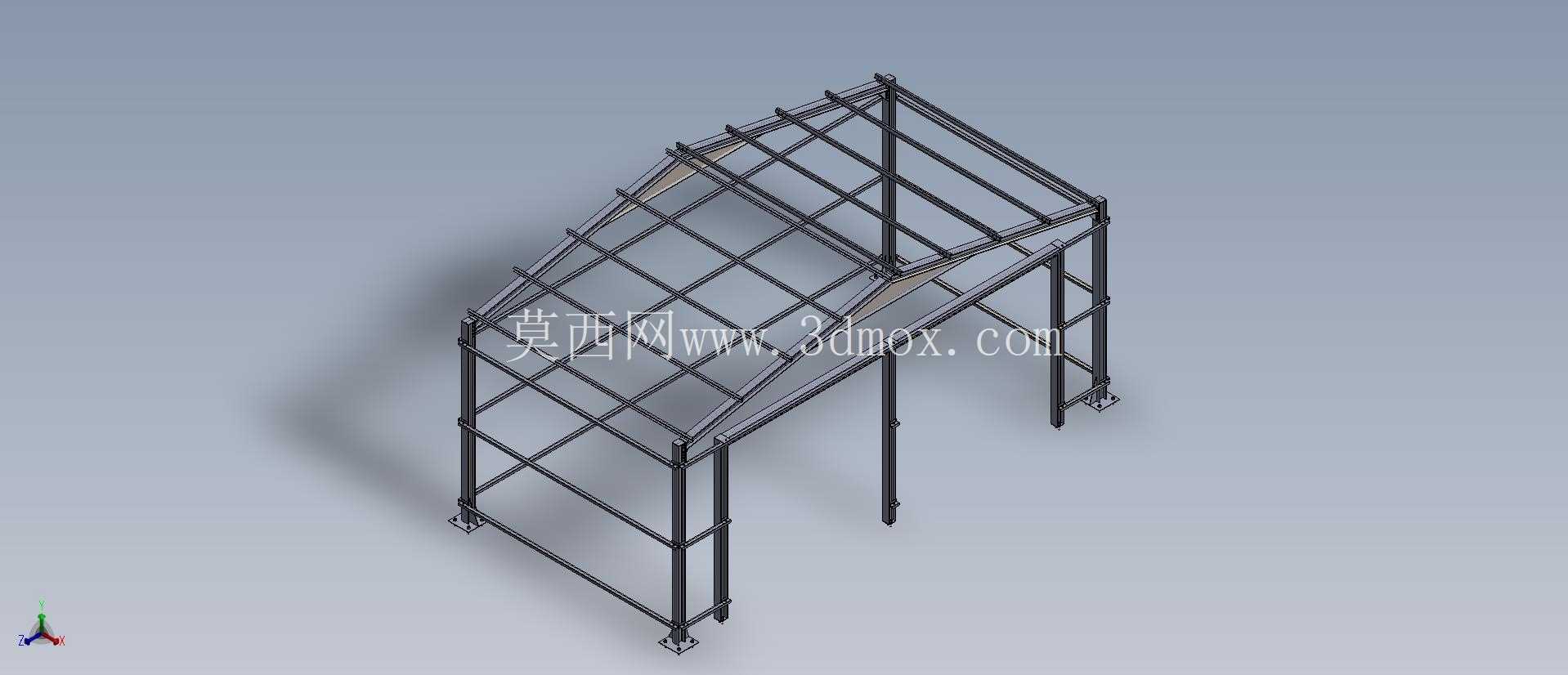

　　这套双车位钢结构棚架，主要面向民用住宅庭院、小型商业场地的露天停车遮蔽需求，解决车辆长期暴露在日晒、雨淋、落尘、高空坠物下的老化加速问题，相比单车位棚架，它在同等立柱耗材占比下能覆盖两台家用乘用车的停放空间，土地利用率提升近40%，很适合城乡结合部自建房、小区边角闲置空地的停车区域改造使用。从结构受力逻辑来看，整个框架采用矩形钢管作为主受力构件，底部立柱通过地脚锚栓与混凝土硬化基础连接，每根立柱底部都设置了加劲肋板，分散立柱传递的竖向荷载与水平风荷载，避免单点应力集中导致的基础拉裂。

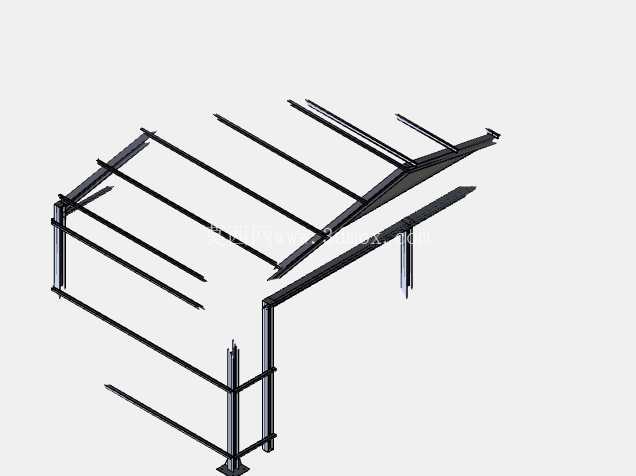

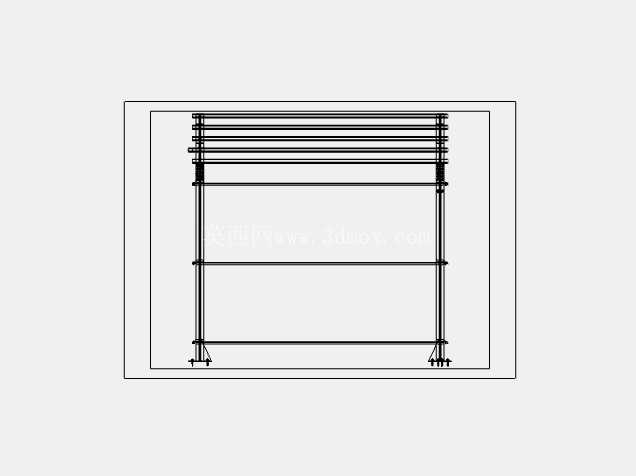

　　顶部的坡式桁架结构没有采用复杂的节点设计，所有杆件连接都通过相贯线切割后满焊固定，斜向的屋面檩条沿坡度方向等距排布，既可以后续铺设彩钢瓦、阳光板等屋面材料，也能通过自身的桁架斜腹杆抵消屋面的积雪荷载，哪怕是北方冬季积雪厚度达到20厘米的区域，这套框架的受力冗余量也能满足安全使用要求。设计阶段最先敲定的是整体安装边界，横向总宽度控制在5.8米，刚好容纳两台常规宽度的家用轿车并排停放，纵向进深6米，能覆盖从车头到车尾的全部投影范围，不会出现车头或车尾暴露在棚外的情况，檐口距离地面的净高度设置为2.4米，既保证普通SUV车型进出不会碰头，也不会因为高度过高导致棚架侧面迎风面过大，提升抗风稳定性。

　　顶部的双坡屋面坡度设置为15度，这个角度是兼顾排水效率与材料利用率的最优值，雨水落在屋面后可以快速顺着坡度流向两侧排水沟，不会在屋面积水渗漏，同时坡度过小带来的檩条加密耗材增加、坡度过大带来的立柱侧向受力提升问题都能得到规避。在节点处理上，立柱与顶部桁架的连接位置设置了三角形斜撑，这个细节是很多简易棚架容易忽略的部分，没有斜撑的话，遇到强对流天气的侧向阵风，立柱与桁架的焊接位置很容易出现焊缝撕裂，加设斜撑后，整个顶部框架与立柱形成了稳定的三角受力体系，水平方向的外力可以通过斜撑快速传递到多根立柱上，再分散到基础结构里，整体抗风等级可以达到内陆地区常规的10级风设防要求。

　　框架的所有杆件排布都预留了后期附属设施的安装空间，比如侧面可以加装围挡、卷帘门形成封闭车库，檐口位置可以预留照明线路的穿管孔，不需要后期在已经焊接完成的杆件上钻孔破坏结构完整性。从实际施工角度来说，这套框架的所有杆件都可以在工厂完成预制切割、焊接，运输到现场后只需要通过螺栓拼接固定立柱与桁架部分，不需要现场进行大量焊接作业，普通的安装工人配合简单的吊装工具，半天时间就能完成整体框架的组装，施工效率比现场焊接的棚架提升一倍以上，也能减少现场焊接带来的防腐层破坏问题，所有预制杆件在出厂前都可以完成整体喷塑或镀锌防腐处理，现场组装完成后只需要对螺栓连接位置做补漆处理，就能达到10年以上的户外防腐使用寿命。另外在立柱的排布上，特意将中间的立柱设置在两个车位的分隔线位置，不会挡住车门开启的空间，驾驶员上下车、搬运物品都不会被立柱磕碰，两侧的立柱距离车位边缘预留了30厘米的安全距离，新手停车时哪怕稍微打方向偏差，也不会直接撞到立柱结构。顶部檩条的间距设置为40厘米，不管是铺设0.5毫米厚度的彩钢瓦，还是10毫米厚度的中空阳光板，都不需要额外增加次檩条，直接用自攻螺钉就能固定屋面材料，适配市面上绝大多数常规的棚面建材，不需要为了适配材料额外修改框架结构。
