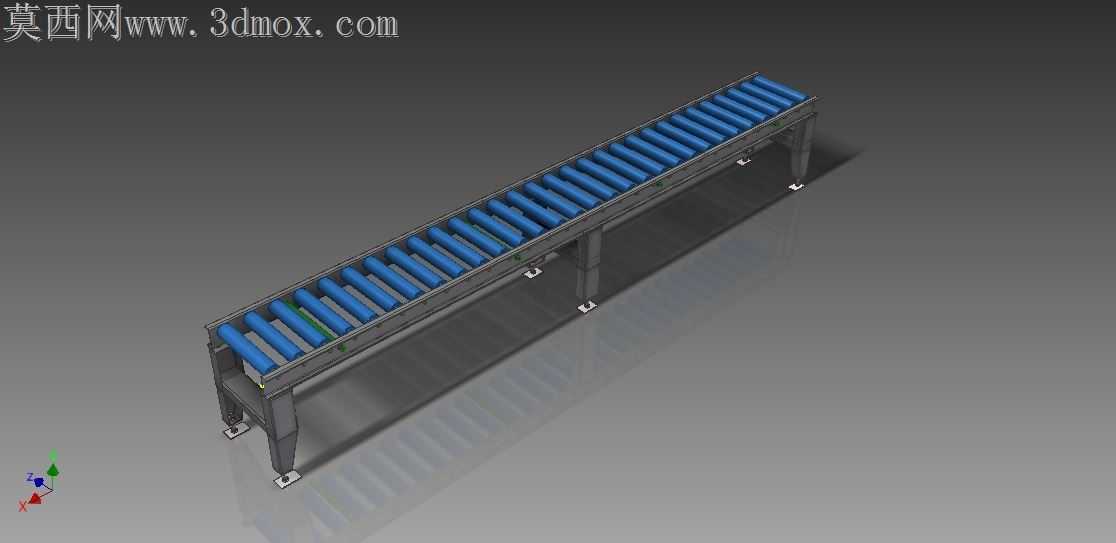

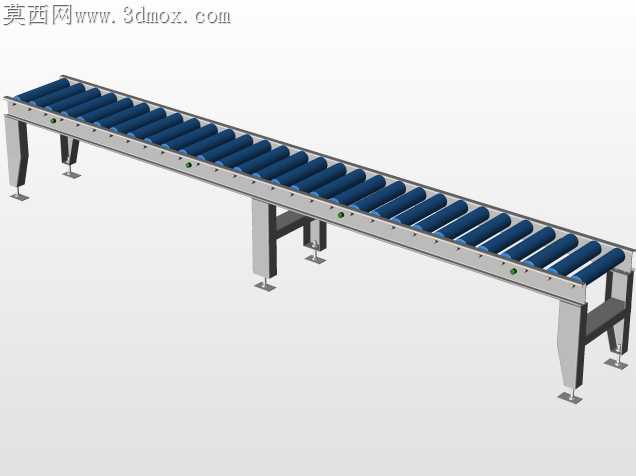

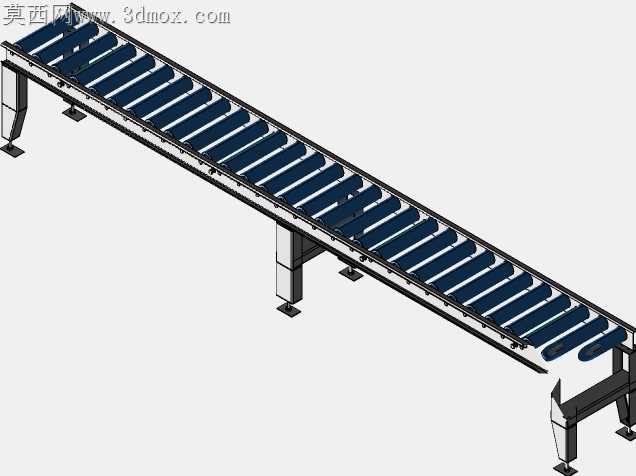

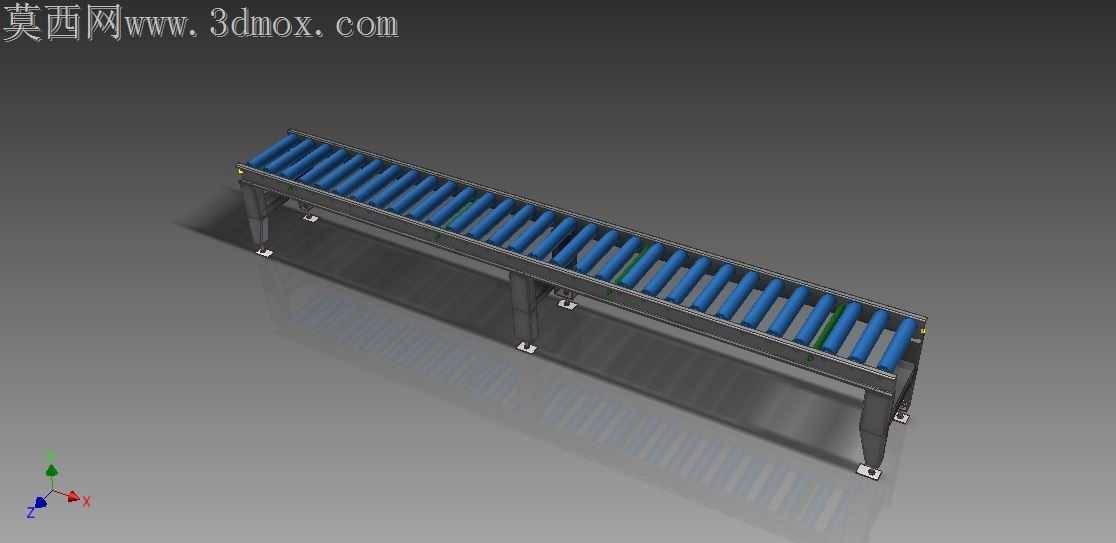

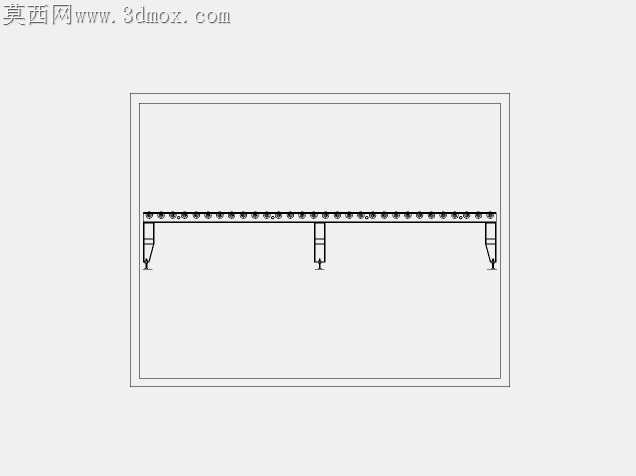

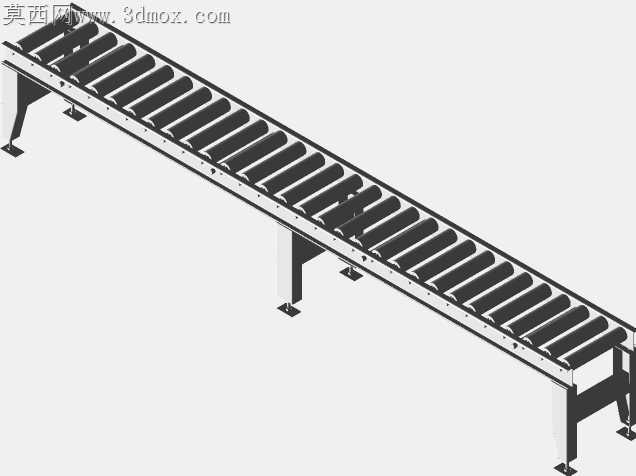

3000mm规格无动力重力滚筒输送线体

车间零散物料短距转运场景里，有动力输送线常因布线、维护成本过高造成资源浪费，无动力重力滚筒线的适配性反而更强，但常规简易滚筒线常出现辊筒卡滞、架体挠度超标、支脚受力不均的问题，这套3米规格的线体在结构优化上做了不少针对性调整。辊筒排布没有采用等距均分的偷懒做法，靠近进料端的三根辊筒间距缩小了12mm，避免小件、软包装物料卡入辊筒缝隙，中段辊筒保持常规间距控制整体成本，出料端最后两根辊筒做了1.5mm的高度差，让物料滑到末端时自然减速，不会因为重力加速度过快冲出工位。架体采用的是折边槽钢焊接结构，没有用市面上常见的铝型材拼装方案，槽钢内侧额外加了三角加强筋在每支支脚的连接位置，3米跨度下满载时的挠度控制在0.8mm以内，不会出现中段下沉导致辊筒倾斜、物料跑偏的问题。支脚部分没有用固定焊接结构，而是做了可调脚杯的螺纹连接结构，每个脚杯的调节行程留了40mm，能适配车间地面不平整的安装工况，脚杯底部加了防滑橡胶垫，避免线体受物料冲击时出现移位。辊筒和架体的连接位置没有用焊接固定，而是做了冲压卡槽的快拆结构，单个辊筒磨损后不需要拆解整段线体，只需要撬开卡槽的弹性挡片就能快速更换，日常维护的时间能缩短七成以上。架体表面做的是喷塑处理，没有用喷漆工艺，辊筒表面做了镀锌钝化处理，在潮湿的车间环境里也不容易出现锈迹卡滞的问题。线体侧边没有额外加装护栏，是因为3000mm长度的重力线本身倾斜角度控制在1.2度以内，常规箱装物料在这个坡度下的滑行速度稳定在0.3m/s，不会出现侧翻风险，去掉多余护栏也能方便不同宽度的物料临时过线，适配更多临时转运需求。架体两端的端板做了圆弧倒角处理，没有尖锐的焊疤棱角，避免车间操作人员走动时被磕碰划伤，这些细节都是常规简易输送线容易忽略的点，却直接影响现场使用的安全性和维护效率。
