直列四缸发动机曲柄连杆机构曲轴结构

这款曲轴是直列四缸内燃机动力输出的核心回转部件，日常在乘用车动力总成、小型通用发电机组、农用机械动力单元中都能见到它的身影，它的核心作用是把活塞往复直线运动产生的推力，通过连杆传递转化为曲轴自身的旋转扭矩，最终向外输出动力驱动整车行走或者带动配套作业机具运转，同时还要驱动发动机自身的配气机构、机油泵、水泵等附属附件运转，是整个动力单元里承受交变载荷最复杂的部件之一。

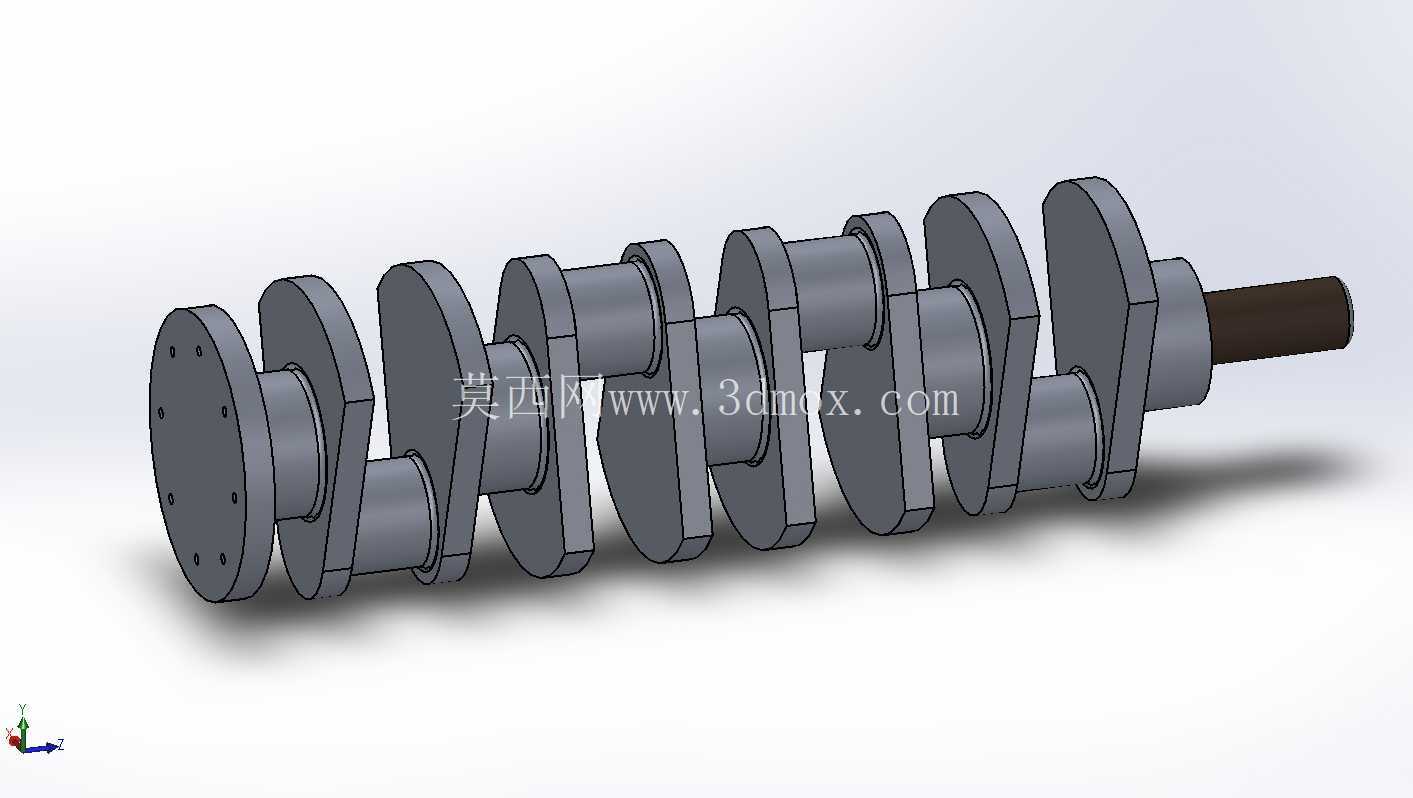

从结构设计逻辑来看，这款曲轴采用整体式锻造结构布局，沿轴向依次布置四个曲柄销，对应四个气缸的连杆安装位，相邻气缸的曲柄销按照180度相位角错开布置，匹配直列四缸机常见的1-3-4-2点火做功顺序，能够保证四个气缸交替做功时动力输出的连续性，把做功冲程的脉冲冲击尽可能均匀化，降低整机运转的振动幅度。每个曲柄销两侧都配置了平衡重块，平衡重的外形轮廓经过偏心配重计算，用来抵消曲柄销、连杆大头旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，避免发动机运转时出现过大的整机振动，提升运转平顺性。曲轴的主轴颈分布在各个曲柄单元的两侧，用来支撑整个曲轴在缸体主轴承座内回转，主轴颈和曲柄销之间的过渡圆角做了加大圆弧处理，避免应力集中导致的曲轴疲劳断裂，毕竟曲轴运转时要持续承受交变的弯曲、扭转复合载荷，过渡位置的应力集中是长期运转后出现断裂失效的核心诱因。

从安装边界尺寸来看，曲轴的轴向总长度匹配直列四缸发动机缸体的曲轴箱轴向空间，前端伸出的轴段用来安装正时齿轮、皮带轮，驱动配气机构和前端附件轮系，后端的法兰盘用来安装飞轮，储存做功冲程的能量，带动曲轴越过排气、进气、压缩三个非做功冲程，同时飞轮也是离合器的安装基准，把动力传递给变速箱。主轴颈的直径尺寸匹配标准的轴瓦配合公差，和缸体主轴承座、轴瓦的配合间隙控制在合理范围内，保证机油能够形成稳定的油膜，实现流体润滑，降低运转时的摩擦阻力和磨损量。曲柄销的直径和宽度匹配对应的连杆大头轴承尺寸，每个曲柄销可以对应安装一个连杆，轴颈表面都做了高精度磨削和表面强化处理，提升表面硬度和耐磨性能，满足长期高转速运转的使用寿命要求。

在实际装配场景中，曲轴装入缸体之前需要对每个主轴颈、曲柄销的油道进行彻底清洁，曲轴内部钻有贯通的压力油道，把主轴承座供给的压力机油输送到每个曲柄销位置，润滑连杆轴承，同时部分机油会通过连杆杆身的油道输送到活塞销位置，润滑活塞销和连杆小头衬套。安装时主轴承盖要按照规定的扭矩和拧紧顺序紧固，避免轴瓦间隙异常导致的烧瓦、抱轴故障。曲轴的轴向定位设置在中间主轴颈位置，通过止推片控制曲轴的轴向窜动量在合理范围内，避免曲轴运转时前后窜动导致的正时错位、前后端油封异常磨损。

这款曲轴的结构设计完全匹配四缸四冲程内燃机的工作循环特性，每个工作循环曲轴旋转两圈，四个气缸依次完成一次做功，曲轴的平衡重配置能够覆盖常用转速区间的惯性力平衡需求，不需要额外加装平衡轴就能满足普通民用动力设备的振动控制要求，在小排量乘用车、小型工程机械、固定动力机组的动力总成中都有广泛的适配性。建模过程中对各个轴颈的同轴度、曲柄销的相位角、平衡重的偏心距都做了参数化定义，方便后续根据不同的排量、缸径行程参数调整对应尺寸，适配不同的动力输出需求。
