90度转弯滚筒输送线结构设计

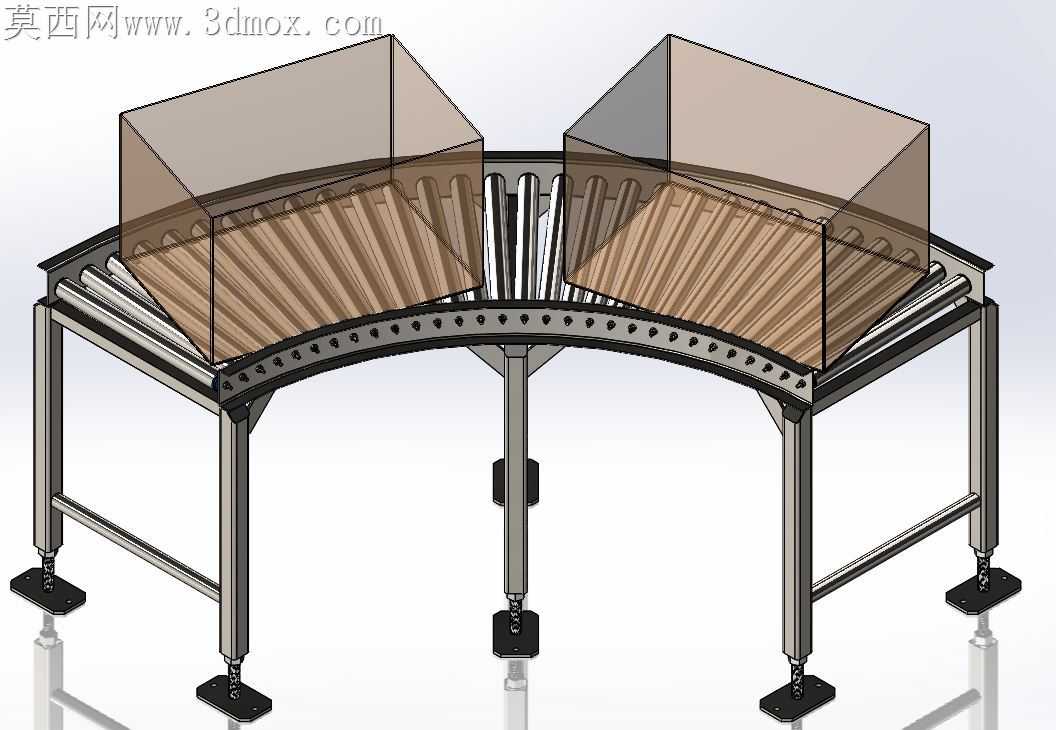

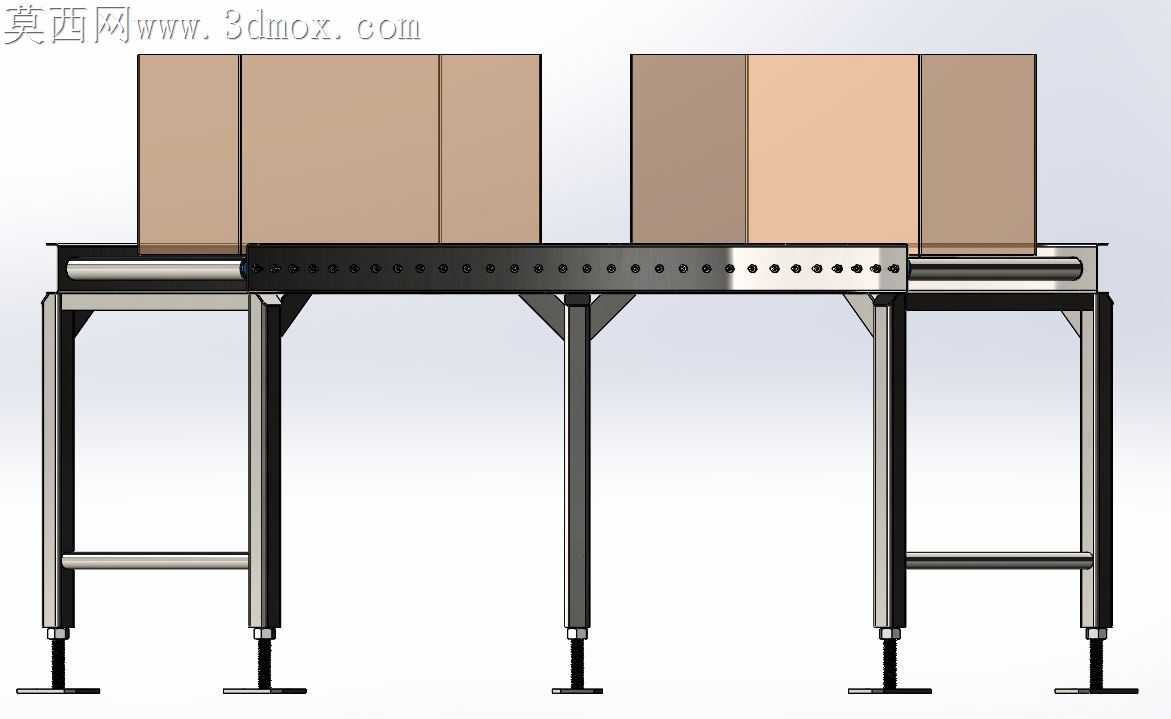

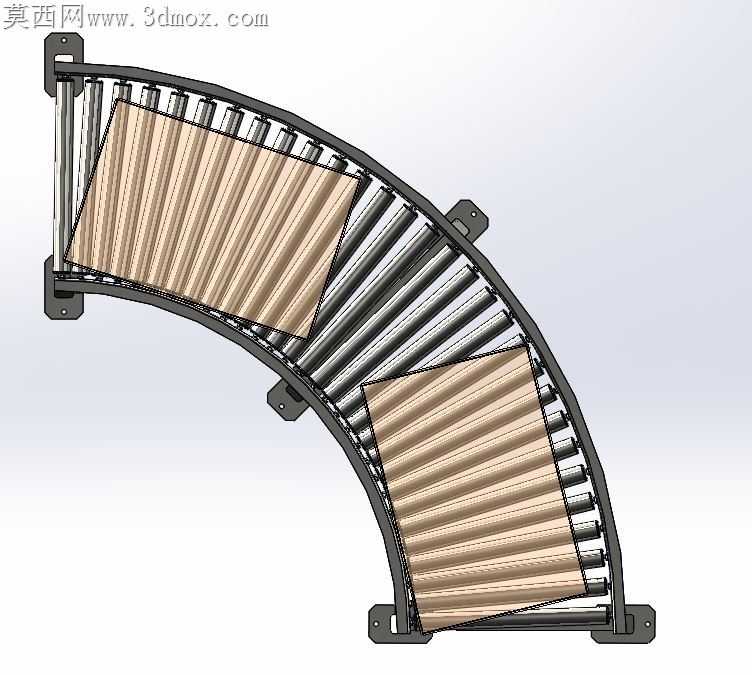

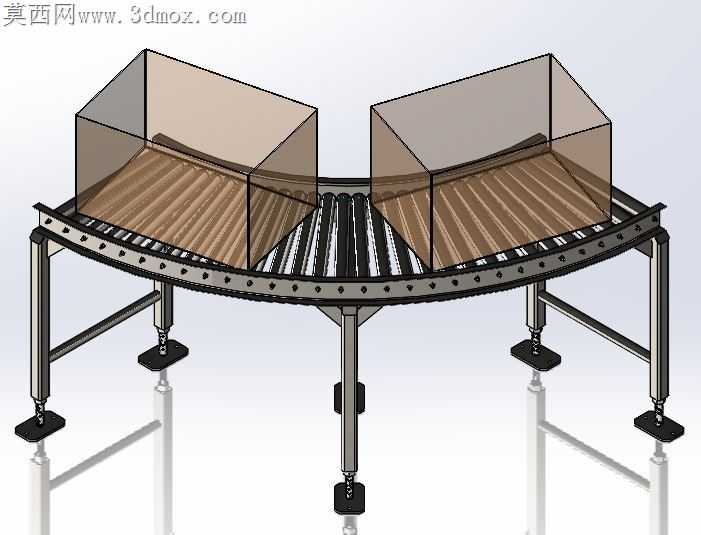

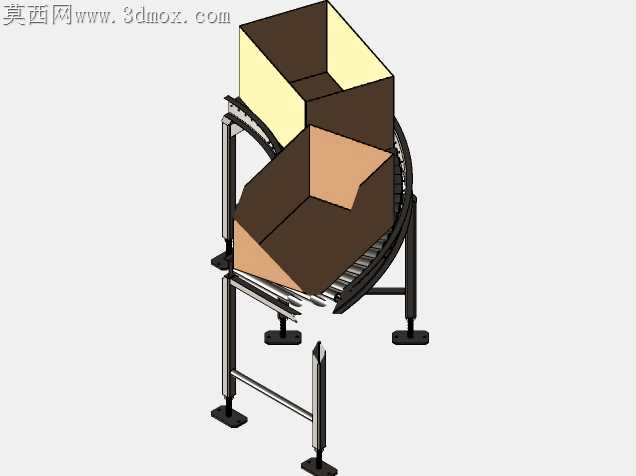

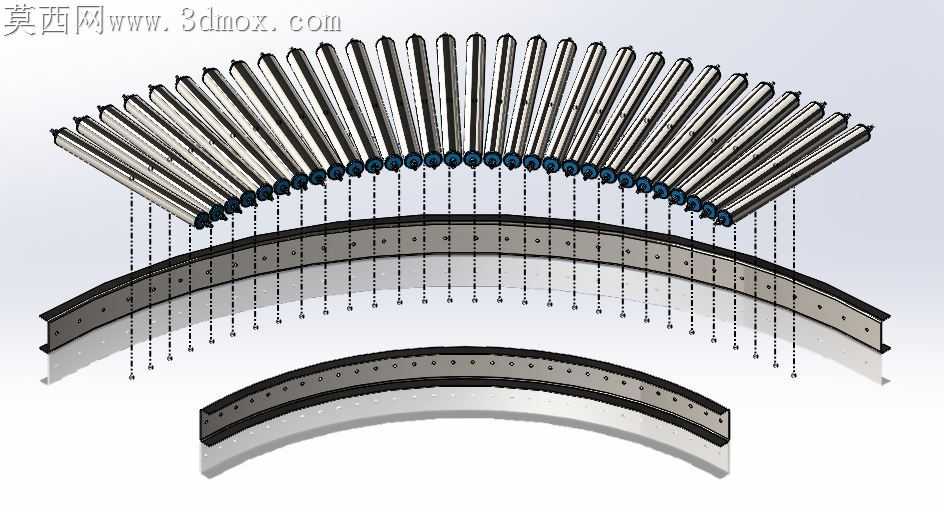

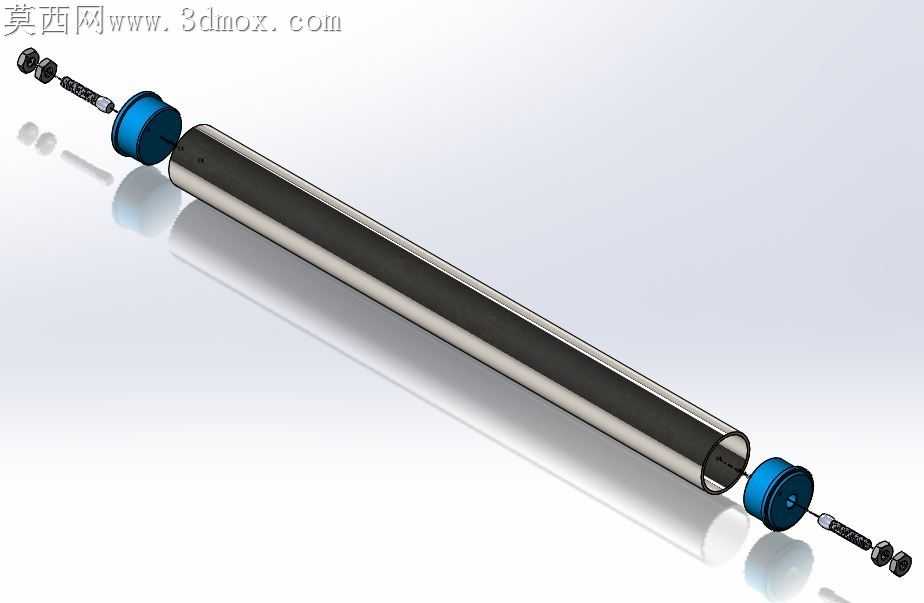

车间物流线转角处最容易出现卡料、物料偏移掉落的问题，这款90度转弯滚筒输送结构在设计时就把这些现场痛点放在了核心考量位置。锥度滚筒的排布没有采用等距均分的偷懒做法，每根滚筒的锥度差都匹配转弯半径做了逐段校准，内圈滚筒线速度与外圈滚筒线速度的差值控制在3%以内，避免纸箱、周转箱经过转角时因为内外圈速差出现甩边、蹭侧挡的情况。支腿的可调脚杯做了加大底盘设计，单支脚杯承重比常规直段输送线提升了40%，毕竟转弯段物料离心力会对机架产生持续的侧向推力，普通小尺寸脚杯长期受力容易出现地脚滑移、机架偏移的问题，加大底盘配合防滑橡胶垫，就算是输送满载的周转箱也能保持机架稳定。侧挡边的安装孔位做了长圆孔设计，现场安装时可以根据实际输送物料的宽度微调挡边间距，不用重新打孔攻丝，适配不同尺寸的周转箱输送需求。机架的弯弧段型材没有采用焊接拼接的工艺，整段弯弧一体冷弯成型，焊接处只保留支腿与横梁的连接位置，避免焊接变形导致滚筒安装面不平，出现滚筒高低差卡料的问题。每根滚筒的安装轴端都预留了0.2mm的轴向窜动间隙，不会因为加工公差导致滚筒转动卡滞，同时轴端的卡簧槽做了加深处理，长期运行不会出现卡簧脱落、滚筒掉出的故障。横梁与支腿的连接采用了角件加螺栓的组合，没有采用满焊连接，后期如果需要调整线体高度、或者更换磨损的滚筒，不用切割焊缝就能快速拆装维护。转弯段的入口和出口位置各多装了一根平行直滚筒，衔接前后直段输送线时不会出现衔接缝隙卡箱底的问题，就算是软质的纸箱经过衔接处也能平稳过渡。机架表面的喷塑厚度控制在80μm，既不会因为涂层太厚导致滚筒安装孔位尺寸超差，也能满足车间日常防磕碰、防轻度腐蚀的使用需求。支撑横梁的排布在转弯段做了加密处理，直段每间隔800mm布置一根横梁，转弯段间隔缩小到500mm，抵消弯弧段型材的刚性下降，满载时机架弯弧处的挠度控制在0.5mm以内，不会因为长期承重出现机架下沉、滚筒蹭横梁的异响。
