KITZ黄铜内螺纹手柄式球阀结构设计

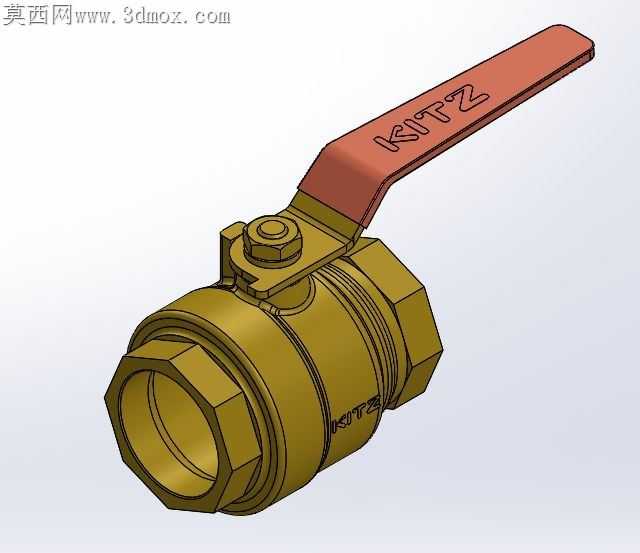

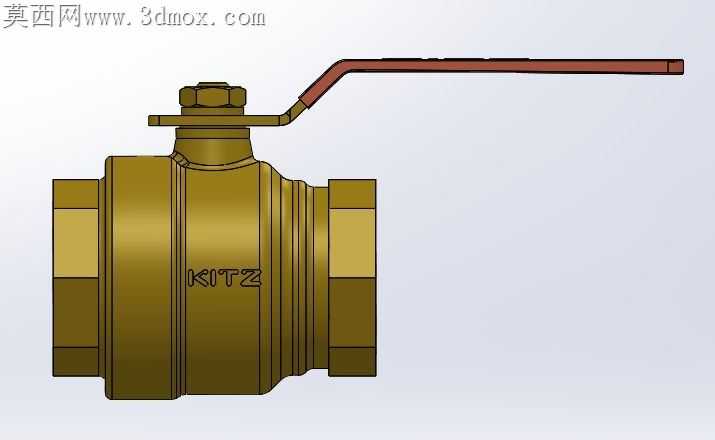

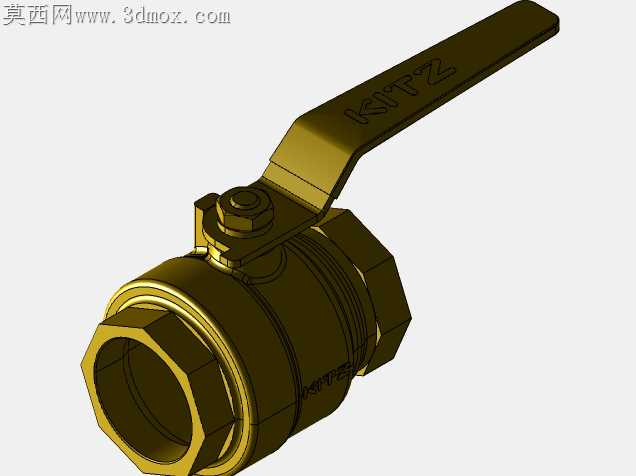

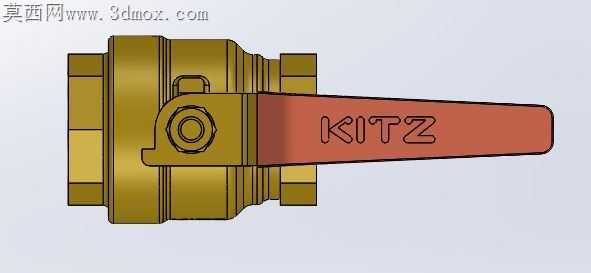

民用给排水、小型燃气支路的铜球阀常年要应对安装空间局促、管螺纹对接偏斜、手柄误碰误操作的现场痛点，这款STZ-40A型球阀的结构设计完全围绕加工适配的核心逻辑展开，没有多余的装饰性结构，每一处几何特征都对应着量产加工的可行性与现场安装的容错空间。阀体采用一体式锻压黄铜胚体加工，两端内螺纹的同轴度公差被严格控制在0.05mm以内，螺纹入口处特意做了15度的导向倒角，现场安装时即使生料带缠绕厚度不均，或者管道端口存在轻微磕碰变形，也能顺利旋入对接，不会出现螺纹错牙咬死的问题。阀球与阀体的密封座安装槽没有采用常见的直角槽结构，而是在槽底做了R0.3的圆角过渡，加工时铣刀可以一次走刀成型，不需要额外的清角工序，既降低了加工工时，也避免了直角应力集中导致的密封座受压开裂隐患。手柄与阀杆的连接部位采用扁方加防松凸点的结构，扁方的配合公差选了H7/h6的间隙配合，装配时不需要敲击就能轻松压入，阀杆顶端的凸点卡入手柄内侧的凹槽后，即使频繁开关扳动，手柄也不会出现松脱打滑的问题。手柄表面的品牌标识采用模压成型而非后期激光雕刻，锻压手柄胚体时就能直接带出标识纹路，不需要后续二次加工，同时模压的凹陷纹路还能增加手指扳动时的摩擦力，沾了水或者油污时也不容易打滑。阀体中部的连接螺纹做了三段式退刀槽设计，加工外螺纹时退刀行程更短，螺纹收尾处的毛刺更容易清理，装配时阀盖旋入的行程更容易控制，不会因为螺纹旋入过深挤压内部密封座导致开关扭矩过大。进出液口的阀座密封面做了0.1mm的微凸设计，阀球装配后密封面的接触压力均匀分布在整个环形接触带上，不需要额外涂抹密封胶就能达到零泄漏的密封效果，后期维护更换密封座时，只需要拧开阀盖就能直接取出旧密封座，不需要专用工具拆解整个阀体。阀体表面的黄铜本色处理没有做额外的电镀层，既避免了电镀层脱落污染管路介质，也降低了表面处理的加工成本，表面的细微滚花纹理是锻压时直接成型的，安装时用管钳夹持阀体不会出现打滑打滑刮伤表面的问题，也不需要额外加工夹持平面。
