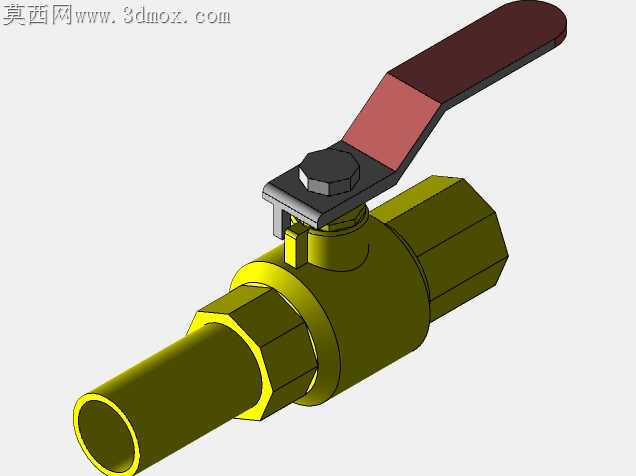

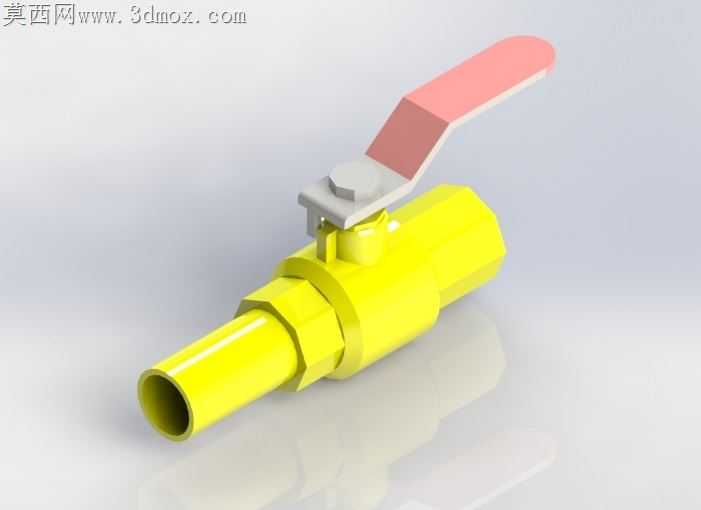

1/2英寸手动黄铜球阀结构设计

民用给排水、小型气动回路里的小口径黄铜球阀，最容易在批量装配时出现手柄卡滞、密封面压合不均的问题，很多现场返修的故障阀，拆开后能看到阀杆与阀体配合段的同轴度偏差超差，或是手柄压合螺母的扭矩控制不当，要么松旷导致开关行程虚位，要么过紧压裂黄铜材质的阀盖凸台。这款1/2英寸规格的球阀在结构细节上做了针对性的适配调整，阀体两端的插管段做了渐进式的壁厚过渡，靠近六角拧转位的壁厚比插管末端厚1.2mm，既保证了插管插入软管后有足够的抱紧力，也避免了拧转安装时扳手施力导致阀体开裂。阀杆与球体的连接位没有采用常见的扁榫通槽结构，而是做了局部嵌入式的卡合凸台，凸台高度控制在1.8mm，既保证了开关扭矩传递的可靠性，也不会因为凸台过高导致装配时球体无法顺利压入阀腔，装配时不需要额外涂抹过多润滑脂就能顺畅落位，减少了润滑脂污染管路介质的隐患。手柄的扳动段做了12度的上翘角度，不是平直的直板结构，现场安装在狭窄管路间隙里时，手指能顺利探入手柄下方施力，不会因为贴墙或是相邻管件遮挡导致扳不动开关。手柄与阀杆连接的压盖螺母做了外翻的薄边设计，拧紧时扭矩分散到更大的接触面上，不会因为局部应力集中压裂黄铜阀杆的顶部凸台，哪怕是现场施工人员用普通活动扳手拧紧，也不容易出现过紧碎裂的问题。球体的密封面弧度做了微幅的修型，不是正圆球面的等半径设计，靠近阀杆连接位的球面半径比通径段大0.15mm，开关转动时密封面的摩擦阻力集中在通径密封区域，不会因为整圈球面过盈配合导致开关手感发沉，长期使用后密封面的磨损也更均匀，不会出现局部磨穿导致的内漏。阀体上的六角拧转位做了圆角过渡，没有尖锐的棱边，镀锌或是表面钝化处理时不会出现棱边过厚的镀层堆积，扳手拧转时也不会刮伤施工人员的手套。插管末端做了15度的导向倒角，插入PU管、橡胶软管时不需要额外扩口，徒手就能推入大半深度，再用管箍收紧就能完成密封，现场施工效率比无倒角的阀件提升近四成。阀杆处的密封槽宽度做了0.2mm的加宽，适配常规的O型密封圈时不会出现密封圈被剪切的问题，哪怕是低温环境下密封圈收缩，也能保持足够的压缩量，不会出现阀杆处的外漏。
