多规格PHS系列杆端关节轴承结构设计

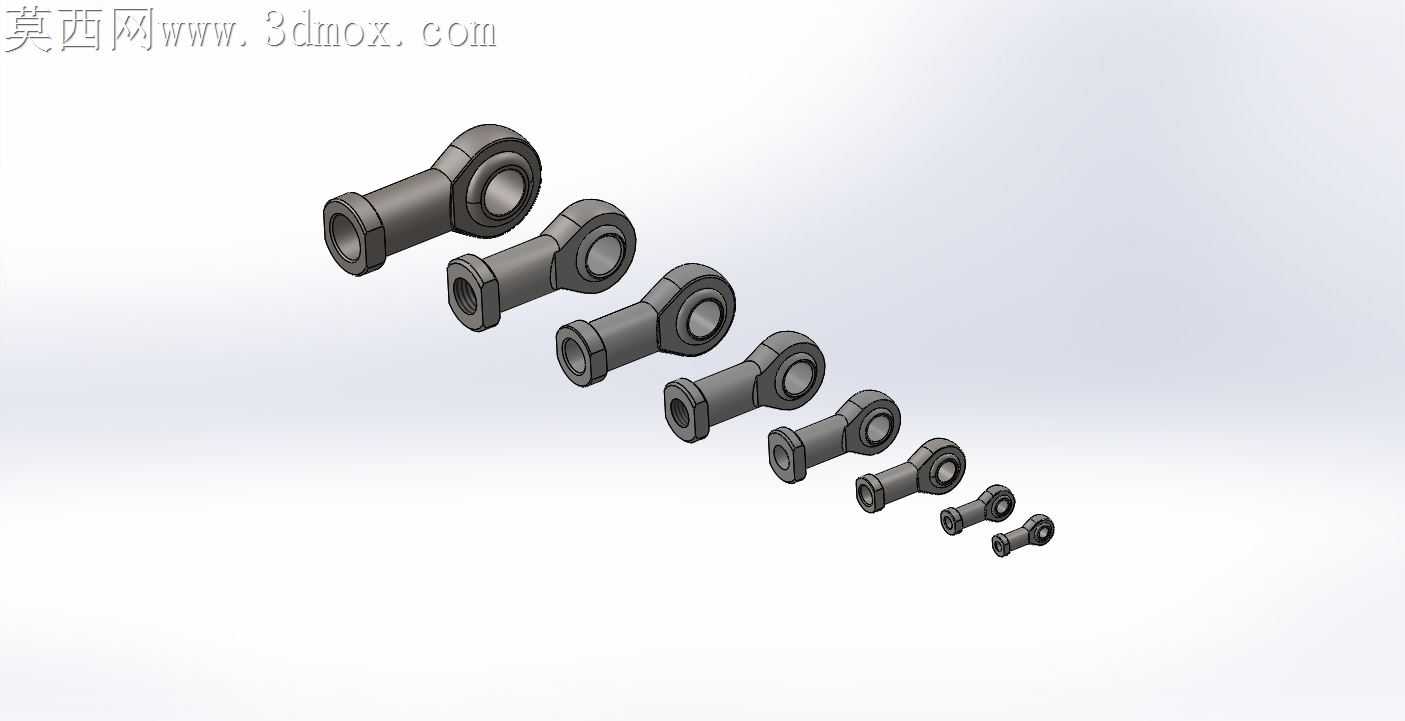

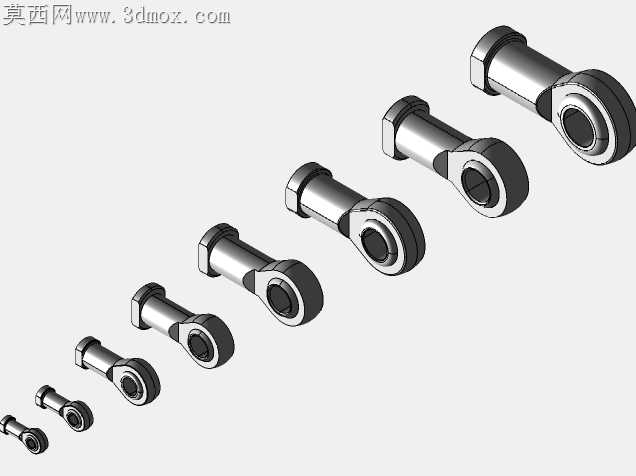

杆端关节轴承在铰接传动场景里最常出现的失效问题，是杆体内螺纹与球头衬套的同轴度偏差带来的偏磨，这套多规格PHS杆端轴承的设计，从加工适配的角度把这类隐患压到了最低。不同规格的轴承杆体都采用了等比例缩放的外轮廓过渡，从最小规格到最大规格，杆体夹持段的六方尺寸与内螺纹公称直径的比值始终保持在1.35到1.4之间，不管是数控车削加工时的卡盘装夹，还是后期装配时的扳手拧动，都不会因为规格变化出现夹持打滑、拧裂薄壁的问题。球头外圈与杆体的铆合位置特意做了0.2毫米的沉台让位，铆压工序里冲头的压力可以均匀作用在铆合边，不会出现局部应力集中导致的铆边开裂，也能避免铆压后球头转动卡滞的问题。内螺纹的入口处做了120度的导向倒角，和配套连杆装配时，螺纹不会因为对中偏差刮伤牙型，也能减少螺纹啮合初期的磨损量。球头内圈的润滑槽没有采用常规的环形通槽，而是在球头赤道位置做了三段均布的弧形储油槽，既不会因为通槽破坏球头的接触强度，又能留存足够的润滑脂，在往复摆动的工况下延长补脂周期。不同规格的轴承球头直径与杆体内径的配合公差统一选用H7/k6的过渡配合，加工时不需要针对每个规格单独调整刀具补偿参数，批量生产时的工艺一致性更好。杆体表面的圆角过渡全部采用R0.5到R1的统一圆弧，没有尖锐的棱角，热处理淬火时不会因为应力集中出现开裂，表面电泳处理时也不会出现积液挂漆的问题。球头衬套采用的是自润滑复合材料，衬套与外圈的过盈量控制在0.03到0.05毫米之间，压装后不会出现衬套转动松脱的问题，同时能保证球头摆动时的阻尼均匀，不会出现忽松忽紧的卡顿感。这套覆盖全尺寸段的杆端轴承，每个规格的安装尺寸都符合行业通用互换标准，替换旧件时不需要修改配套连杆的结构，直接就能装配使用，在自动化设备连杆、工程机械操纵机构、农机铰接部位都能直接适配。
