啮合式直齿圆柱小齿轮组三维设计

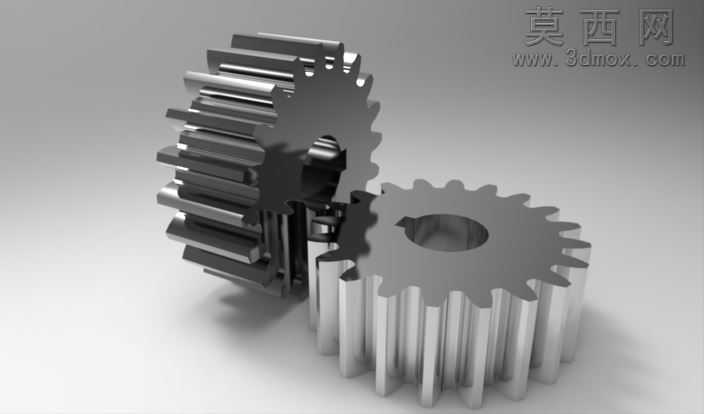

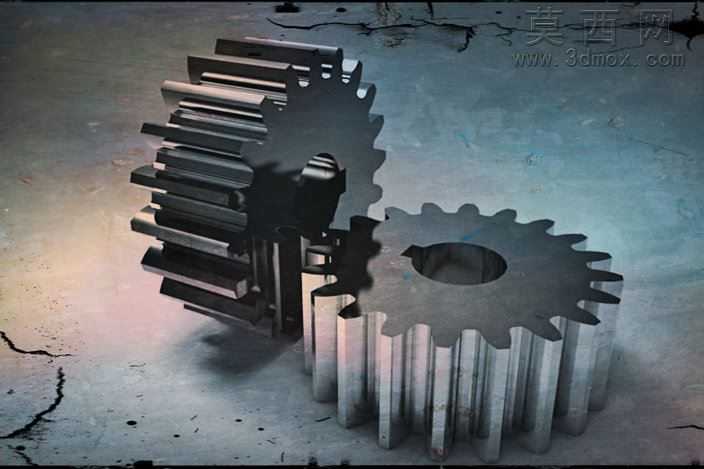

本作品为一组相互啮合的直齿圆柱齿轮三维模型，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本定律，以渐开线齿形为核心轮廓基准开展参数化设计。建模阶段首先完成齿轮基础参数的匹配设定，依据标准直齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，先绘制单个齿轮的分度圆、齿顶圆、齿根圆基准轮廓，通过渐开线方程生成精准的齿廓曲线，经阵列、布尔运算完成单个齿轮的实体构建，再依据标准中心距完成两个齿轮的装配定位，确保齿侧间隙、啮合接触位置符合机械传动的设计规范，无干涉、错位等装配问题。材质与渲染环节，针对工业金属齿轮的应用场景，为模型赋予高反光金属材质，模拟优质合金结构钢经精加工后的表面质感，调整材质的粗糙度、金属度参数还原机加工表面的细微纹理，通过三点布光方案搭建渲染场景，主光突出齿轮齿面的金属光泽与轮廓立体感，辅光弱化齿根、啮合位置的死黑阴影，补光勾勒齿轮边缘轮廓，最终渲染效果清晰展现齿轮的齿形细节、轴孔结构与啮合状态，金属质感真实自然。结构设计上，两个齿轮分别匹配不同传动比需求，大齿轮与小齿轮的齿宽、轴孔尺寸均做适配性设计，轴孔位置预留标准安装定位基准，齿端做微小倒角处理去除锐边，既符合实际加工的工艺要求，也避免装配过程中出现锐边磕碰问题。设计思路围绕通用机械传动场景的应用需求展开，直齿圆柱齿轮作为应用最广泛的传动零件之一，具备传动效率高、加工工艺成熟、安装维护便捷的特点，本模型在建模时兼顾了参数的可编辑性，可通过修改核心参数快速调整齿轮规格，适配不同减速、增速传动场景的设计需求，模型结构完整无缺失面，齿形连续无畸变，可直接用于装配验证、运动仿真、教学演示等多种场景，能够直观展现直齿圆柱齿轮的啮合传动原理与结构特征。
