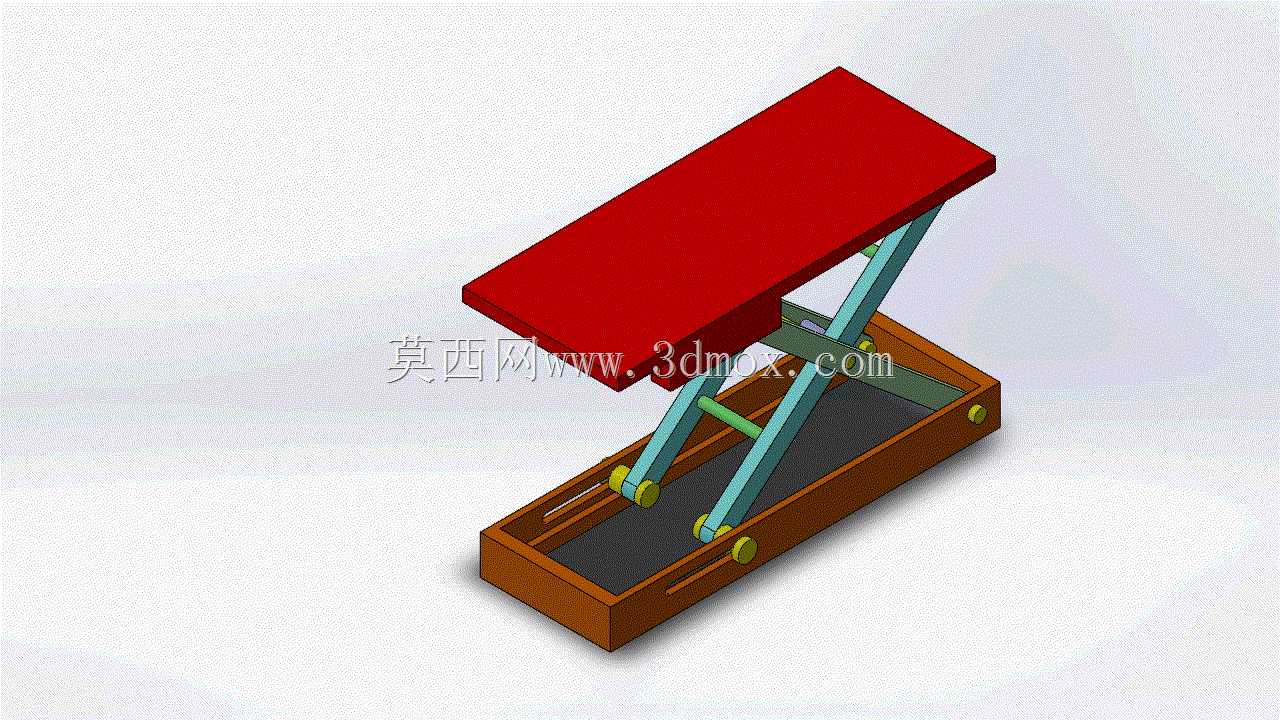

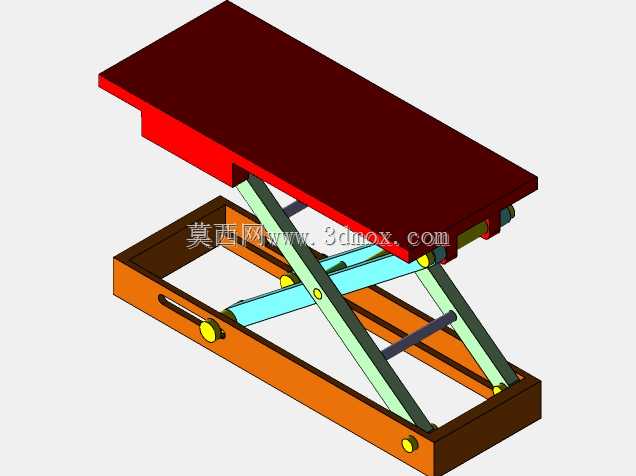

在车间小件装配、物料临时举升、实验室工装调整这类作业场景里,大吨位固定式升降台往往存在占地冗余、动力配套麻烦的问题,这款小型剪叉升降结构刚好适配这类轻载短行程的举升需求。从结构逻辑来看,它采用单组剪叉臂作为核心支撑构件,下臂端分别铰接在底座滑槽的固定端与滑动端,上臂端对应连接台板的铰接点与滑动副,通过滑动端沿底座滑槽的位移改变剪叉臂的张角,以此实现台板的垂直升降动作,相比多组剪叉的大行程结构,单组剪叉的设计在小行程范围内刚性表现更稳定,侧向晃动量控制更优。底座采用槽型框式结构,内部预留的滑槽直接与剪叉臂下滑动端的滚轮配合,不需要额外加装直线导轨,既压缩了整体结构的高度下限,也减少了加工装配的工序,槽型底座的侧边预留的安装孔位,
可以直接通过螺栓固定在地面或者流水线侧边的工位架上,不需要额外做地基处理,适配临时工位的快速部署需求。台板采用平板式设计,表面预留的阵列安装孔可以根据作业需求加装工装夹具、物料挡边或者防滑垫,台板底部的铰接座与剪叉臂上的自润滑轴套配合,长期往复升降也不会出现铰接点卡滞的问题。设计过程中需要重点关注剪叉臂的受力夹角,当台板处于最低位置时,剪叉臂与底座平面的夹角不能过小,否则滑动端会承受过大的水平分力,不仅操作时需要施加更大的推力,还会加剧滑槽与滚轮的磨损,通常把最低位的夹角控制在15度以上,最高位夹角不超过60度,就能兼顾升降行程、操作力与结构刚性三者的平衡。这款结构的动力输入可以适配多种形式,

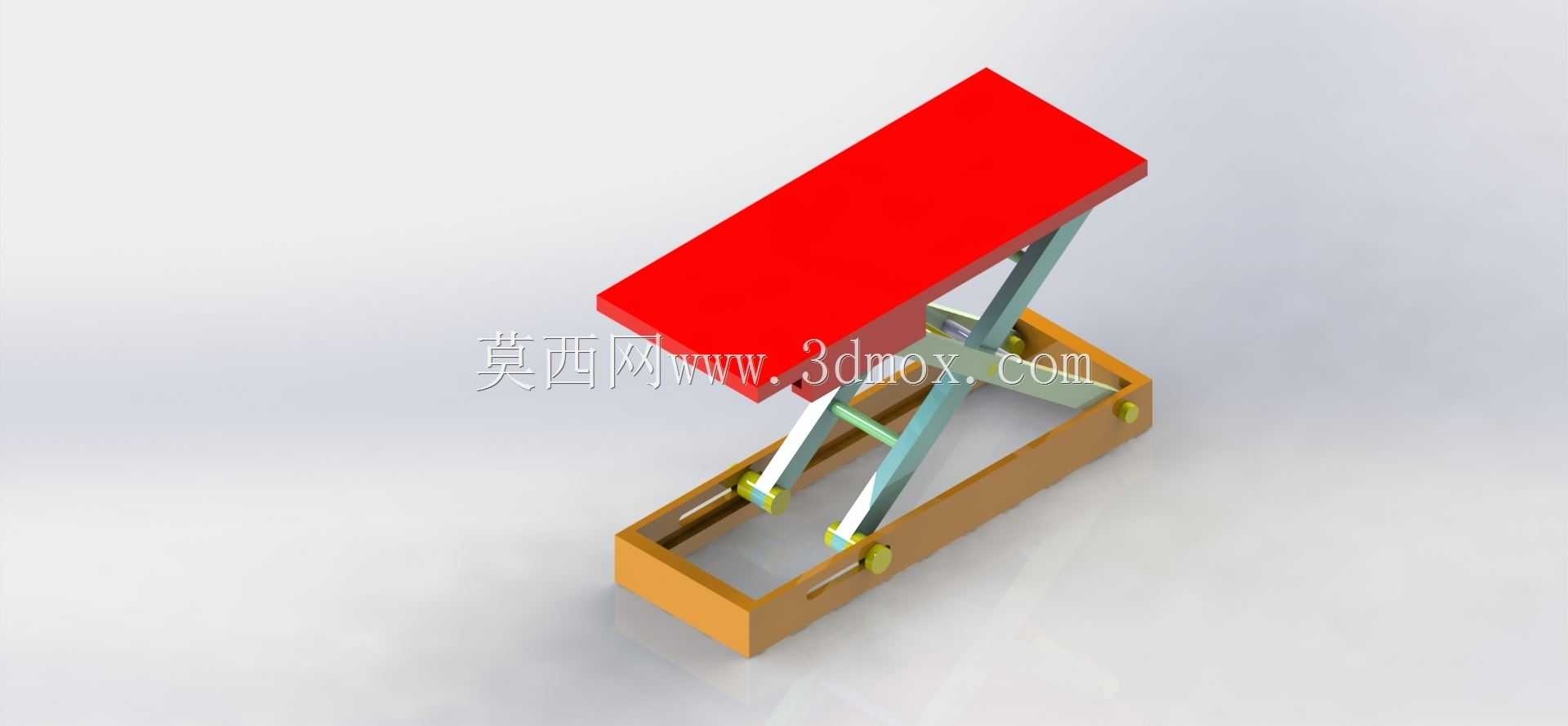

图中展示的基础版本可以在底座滑动端加装丝杆螺母副,通过手摇柄转动丝杆带动滑动端位移,实现手动精准调节升降高度,也可以根据需求替换为小型电动推杆或者微型液压缸,不需要改动剪叉臂与底座的主体结构就能完成动力升级,适配不同的作业场景需求。从安装边界来看,这款升降结构收拢后的整体高度较低,底座的外轮廓尺寸适配常规工位的占地要求,台板升到最高位置时,整体的重心依然落在底座的支撑范围内,不会出现侧翻风险,剪叉臂两侧加装的横向连接杆,既可以提升两组剪叉臂的同步性,也能避免升降过程中臂架出现侧向变形。在实际使用中,这类小型升降台常被用于电子装配线的工装高度调节、维修车间的小型部件举升、仓储区域的轻量货物码垛辅助,相比固定式工作台,
它可以根据操作人员的身高、作业内容的需求灵活调整台面高度,减少长期弯腰作业带来的疲劳损伤,也能适配不同高度的流水线对接需求。结构上所有的铰接点都采用销轴加轴套的连接方式,维护时只需要定期加注润滑脂就能保证动作顺畅,滑槽内的滚轮采用非金属材质,滑动过程噪音低,也不会刮伤底座的滑槽表面,延长整体结构的使用寿命。设计建模时需要重点校核剪叉臂的抗弯强度,尤其是台板处于中间升降位置时,剪叉臂承受的弯矩最大,需要根据额定负载计算臂架的截面尺寸与板材厚度,避免负载时臂架出现挠度过大的问题,同时要保证滑动端的滚轮与滑槽的配合间隙合理,间隙过大会导致台板晃动,间隙过小则会出现滑动卡滞的问题。底座的槽型结构在加工时需要保证两侧滑槽的平行度,否则滑动端移动时会出现别劲的情况,影响升降操作的顺畅性,台板底部的铰接座位置需要与底座的铰接点位置精准对应,保证剪叉臂升降过程中始终处于同一平面,不会出现扭曲受力的情况。
