基于mg995舵机的齿轮齿条直线执行机构

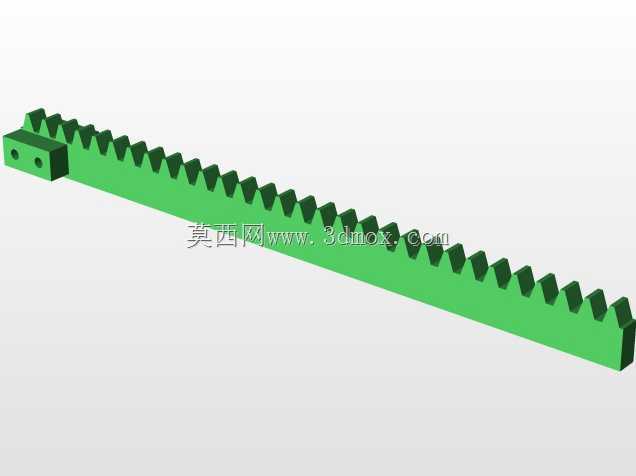

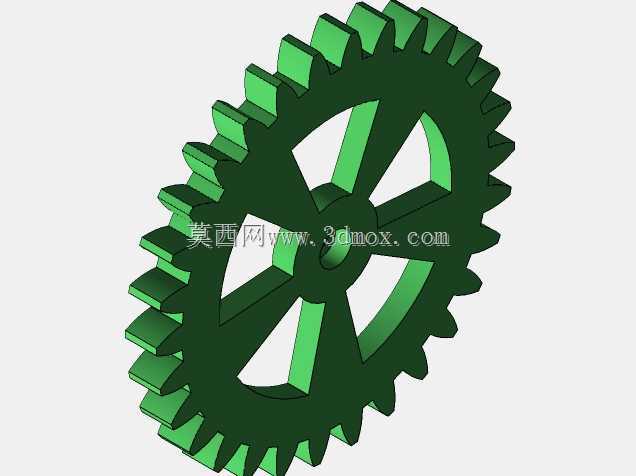

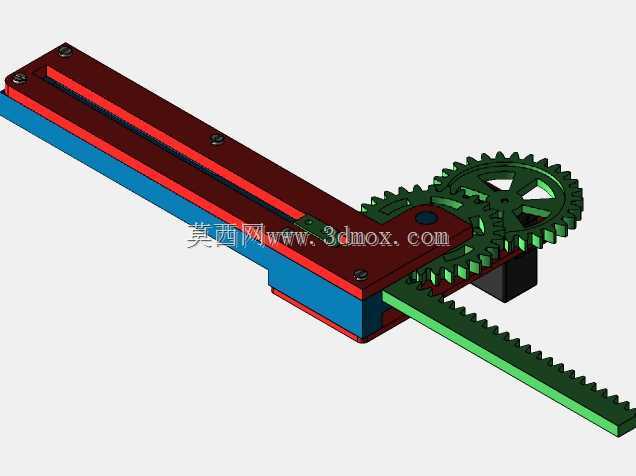

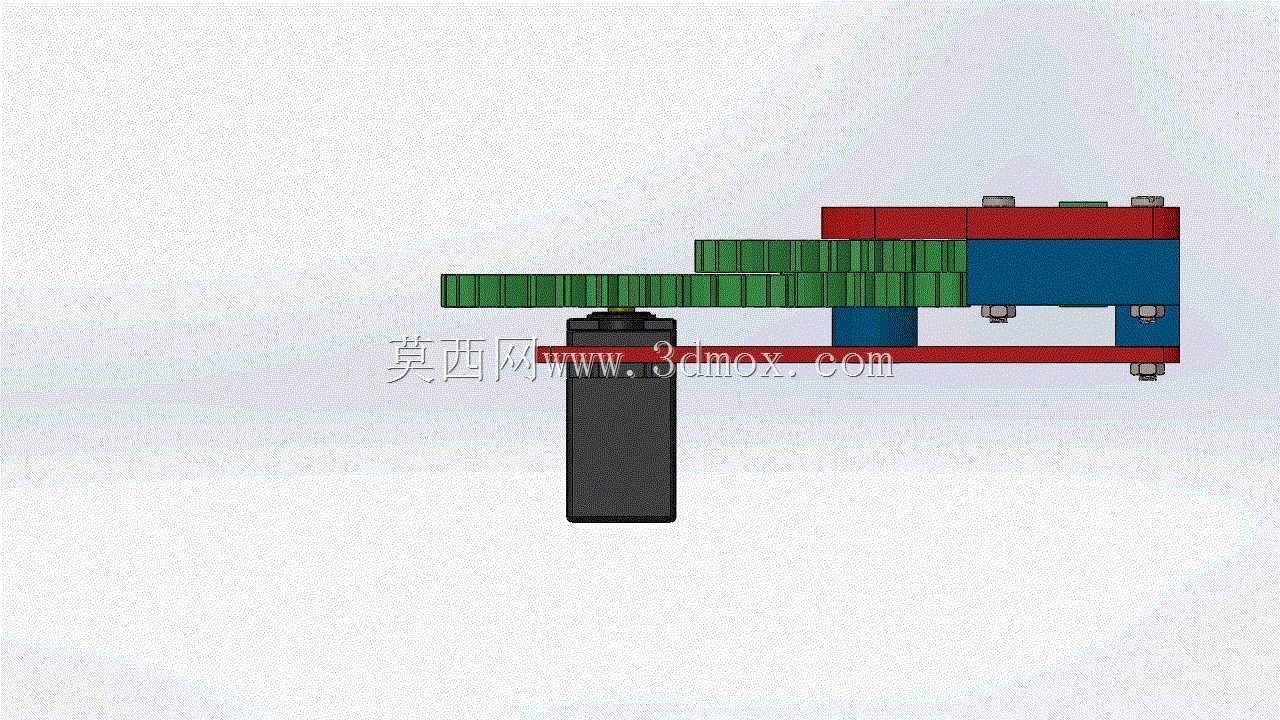

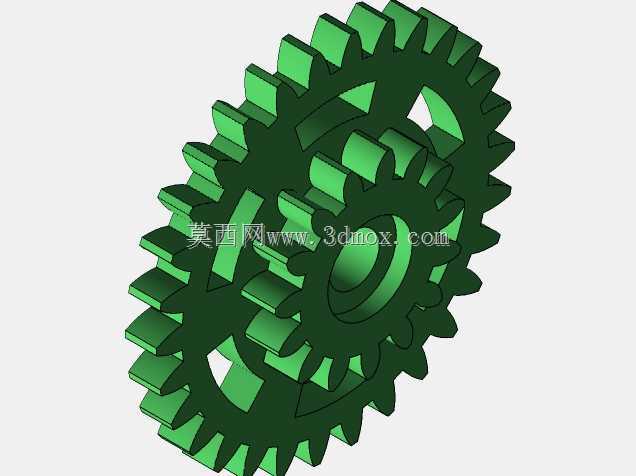

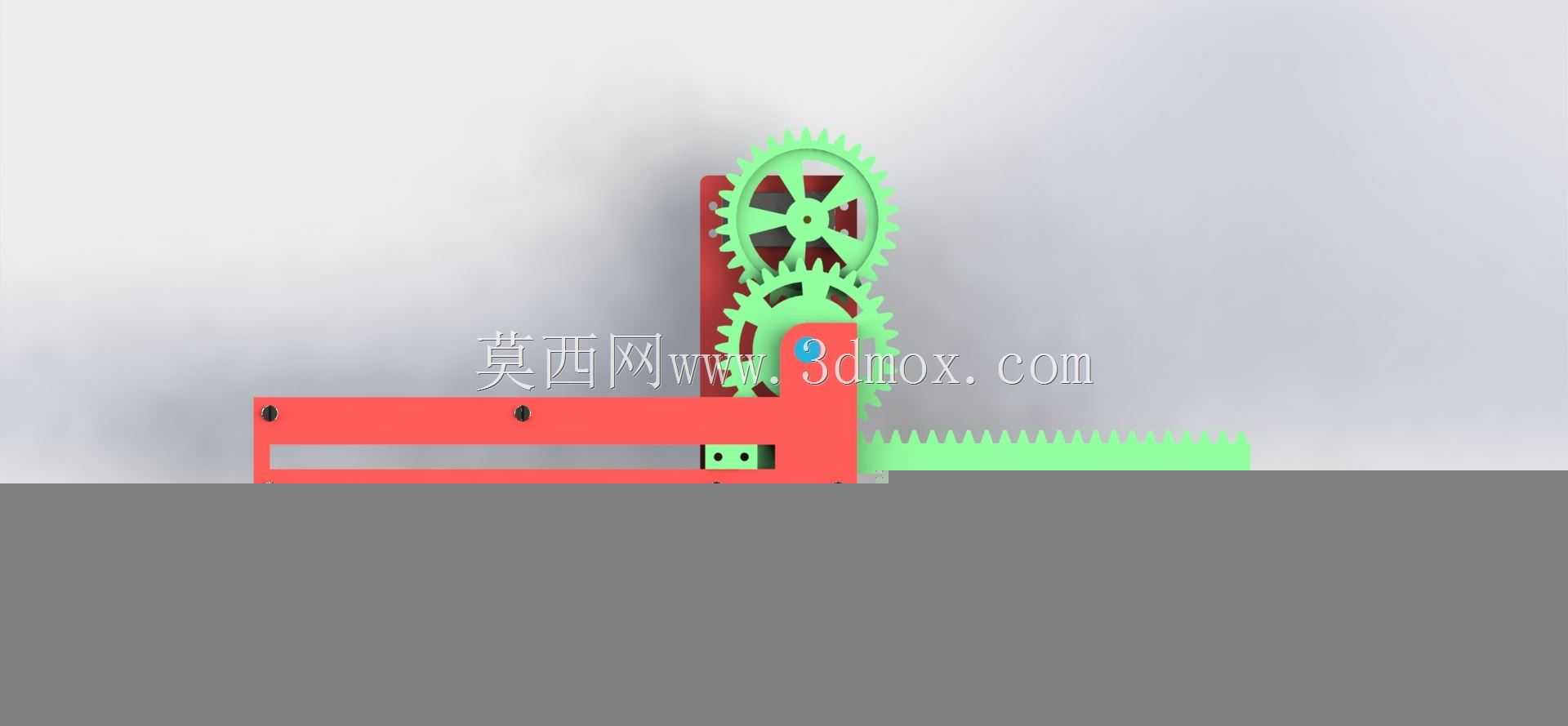

该直线执行机构以mg995舵机作为旋转动力源，通过齿轮齿条啮合传动结构，将舵机输出的旋转运动直接转换为直线往复运动，可实现最大165毫米的直线行程输出，能够适配小型自动化设备、教学实验装置、创意机械结构、小型推拉作业场景的动力输出需求，在桌面级自动化工位、教具演示平台、小型物料推送机构、简易开关启闭装置中都能发挥稳定的动力传输作用。整套机构的设计核心围绕低成本易加工的落地需求展开，传动路径采用多级齿轮减速增扭的布局，舵机输出端的主动齿轮依次啮合中间传动齿轮组，最终将动力传递至与齿条固连的滑动输出端，有效放大舵机输出扭矩的同时，保证直线运动的平稳性，避免舵机直接带载出现的扭矩不足、行程抖动问题。结构件的设计充分考虑了快速加工与装配的需求，其中红色标识的结构件预留了适配3毫米与6毫米厚度亚克力板材的切割余量，使用者可直接按照结构轮廓切割对应厚度的亚克力板完成零件制作，无需额外调整尺寸公差；绿色与蓝色标识的传动与支撑零件按照1:8的3D打印比例做了结构优化，打印成型后无需二次打磨即可完成装配，大幅降低了个人制作者、学生群体的制作门槛。安装边界方面，整套机构的横向总长度适配165毫米最大行程的布局需求，舵机垂直安装于固定基座下方，不占用横向滑动路径的安装空间，整体结构厚度紧凑，可直接通过基座上预留的安装孔固定在各类设备架体上，输出端的齿条预留了通用安装孔位，可直接连接推块、拨杆、夹具等执行末端，无需额外设计转接零件。传动齿轮的齿形参数经过匹配校验，啮合间隙控制在合理范围内，既不会因间隙过大出现回程误差，也不会因过盈配合出现传动卡滞，在舵机额定扭矩输出范围内可稳定完成往复直线动作，满足低速轻载场景下的直线动力传输需求，适合作为小型自动化项目的动力执行单元使用，也可作为机械原理教学中旋转运动转直线运动的演示结构，直观展示齿轮齿条传动的工作过程与运动特性。
