径向涡轮增压器叶轮精密结构设计

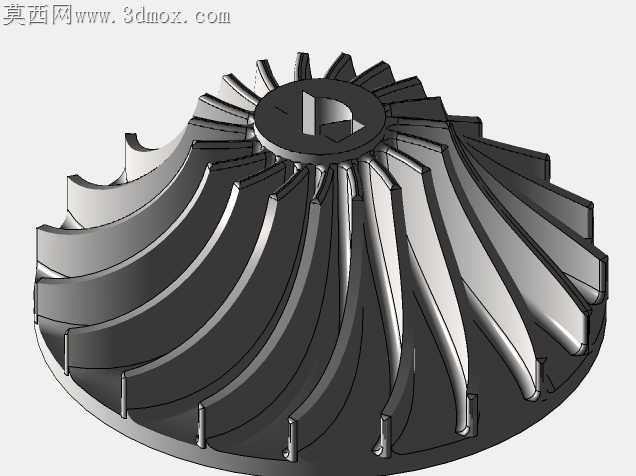

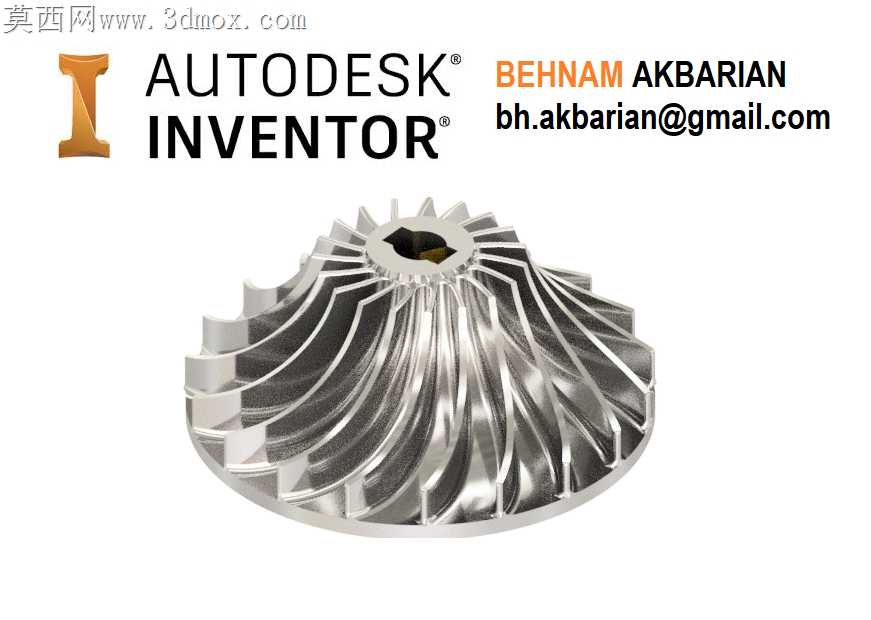

涡轮叶轮长期工作在高温高转速工况下，叶片前缘的气流冲蚀、轮盘与轴连接位置的应力集中，是量产阶段最容易出现失效的核心点位。这款叶轮的曲面设计完全围绕气动效率与结构强度的平衡展开，每一片叶片的型线都不是等曲率的规则曲面，从进气端到出气端的扭转角度经过多轮迭代，靠近轮盘根部的叶片厚度做了渐进式加厚处理，避免高速旋转时离心力拉扯导致的叶片根部断裂，同时叶片外缘做了0.2毫米的圆角过渡，既减少气流在叶尖位置的泄漏损失，也能降低加工时的刀具崩损风险。轮盘中心的花键孔没有采用直孔设计，孔口位置做了15度的导向倒角，装配时能让传动轴顺利滑入，不会出现花键齿磕碰刮伤的问题，花键齿侧的公差带选了过渡配合，既保证高速旋转时不会出现旷量抖动，也方便后期维护时的拆卸更换，不会因为过盈量太大拆件时拉伤配合面。叶片之间的流道宽度从进气口到出气口呈渐变收窄趋势，曲面的G2连续处理让气流在流道内不会出现突兀的压力突变，减少高转速下的气动啸叫，流道根部的圆角半径统一控制在0.8毫米，五轴加工时刀具可以一次性走完整条流道，不需要中途换刀接刀，能大幅减少加工后的抛光工作量，也避免接刀痕位置产生应力集中点。轮盘背面的减重槽不是规则的环形凹槽，槽的深度随着半径增大逐渐变浅，在保证整体刚性的前提下尽可能降低转动惯量，让涡轮的响应速度更快，减重槽的边缘同样做了圆弧过渡，不会因为截面突变产生应力集中。叶片表面的曲面曲率变化平缓，没有出现局部曲率过小的死角，不管是铣削加工还是后期做表面涂层处理，都能保证涂层均匀覆盖，不会出现局部涂层过薄提前磨损的问题。出气端的叶片尾缘厚度控制在0.3毫米，既保证足够的结构强度不会被高速气流吹蚀变形，也能减少尾迹涡流带来的能量损失，轮盘外缘的跳动公差控制在0.02毫米以内，高转速转动时不会出现动平衡超差的问题，不需要额外做过多的动平衡去重处理，能缩短生产周期。
