大疆A3系列GPS指南针专业版组件

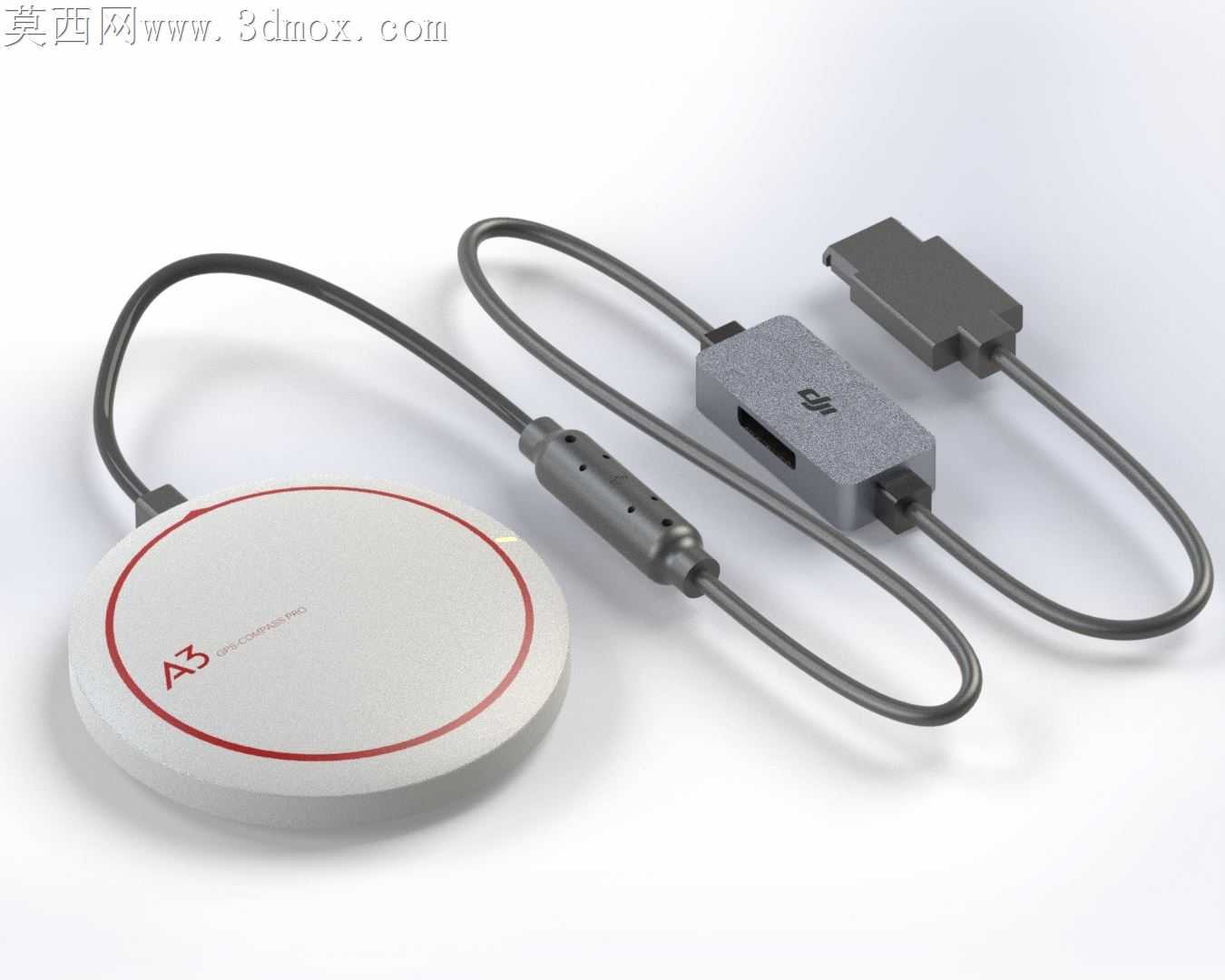

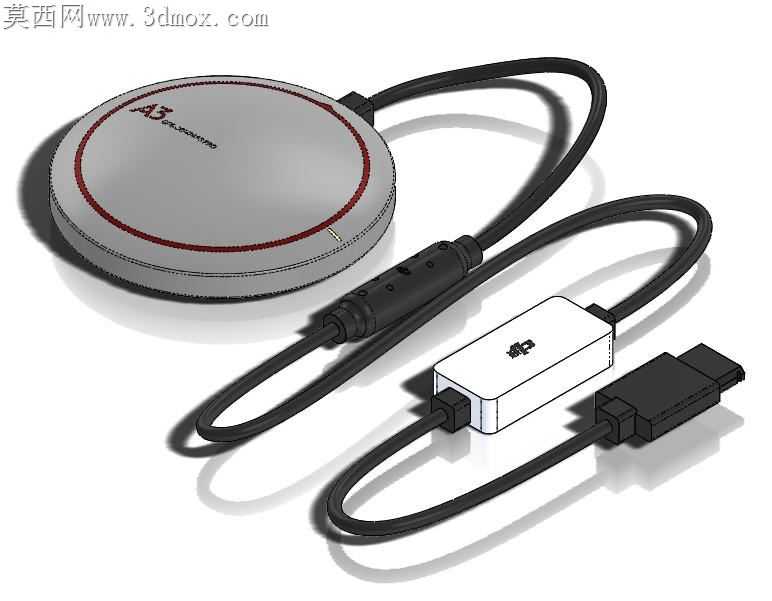

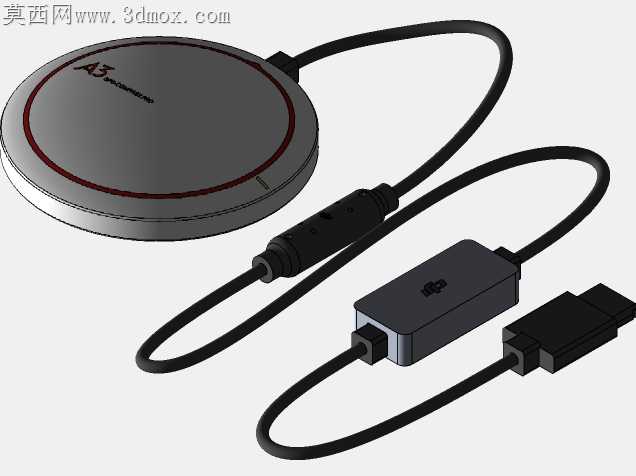

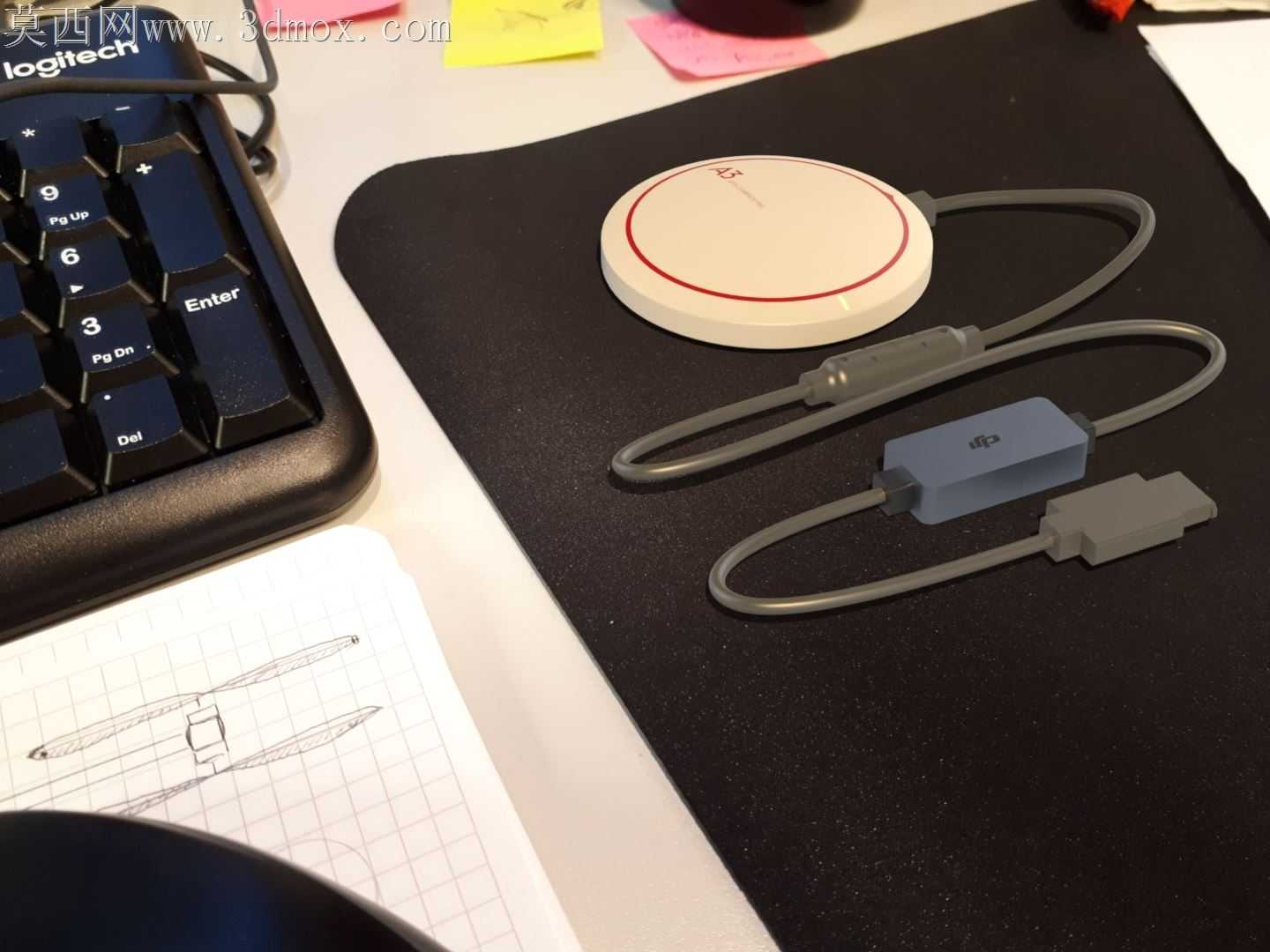

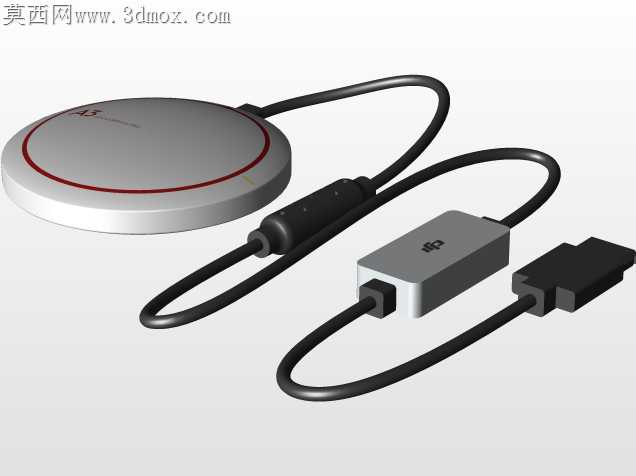

飞控外设类零件的加工适配，最容易踩的坑是线缆接插件的公差匹配，很多同类模型做出来要么插接过松飞行中松脱断连，要么过紧装配时硬撬刮坏接插针脚。这套GPS指南针组件的建模过程里，特意把接插件公母端的配合间隙卡在0.02mm的合理区间，既保证插装时的顺畅度，又能靠接插件外壳的微小形变产生足够抱紧力，应对无人机飞行时的高频振动工况。圆形的GPS天线主体做了双层壁厚设计，外层壳体预留0.3mm的壁厚差，刚好适配后续表面丝印与阳极氧化的加工余量，不会因为表面处理层的厚度堆积，导致壳体边缘出现毛刺或者合模线错位。中间的信号处理转接块，特意把出线口的圆角做了R1.2的过渡处理，避免线缆长期弯折时外皮被锐边割破，实际打样测试时，反复弯折出线位置超过三百次，线缆外皮也没有出现发白开裂的情况。线缆部分的走线弧度没有做生硬的直角转折，完全模拟实际装配时的自然弯曲状态，每一段线缆的弯曲半径都大于线缆直径的三倍，符合航电布线的最小弯曲半径要求，不会因为建模时的走线不合理，导致实际装配时线缆被拉扯受力，长期使用出现内部线芯断裂的隐患。天线主体表面的红色标识圈，没有做简单的贴图处理，而是做了0.1mm的下沉凹槽设计，后续丝印时油墨可以填充在凹槽内，不会因为日常摩擦或者飞行中遇到的沙尘冲刷，导致标识快速磨损脱落。转接块上的品牌标识也做了同样的微凹处理，兼顾标识清晰度与表面的平整性，不会因为凸起的标识在装配时剐蹭到其他飞控部件。接插件端的防呆凸台做了0.15mm的突出量，装配时不用反复对位就能准确插入，也能避免插反导致的电路烧毁问题，实际装配测试时盲插也能一次对准到位。整套组件的所有棱角位置都做了微小的倒角处理，没有尖锐的边角，既避免加工时的锐边割手，也能减少飞行过程中空气紊流对组件的扰动，不会因为尖锐边角产生的风噪影响GPS信号的稳定接收。
