Nema23规格56机身3A步进电机结构设计

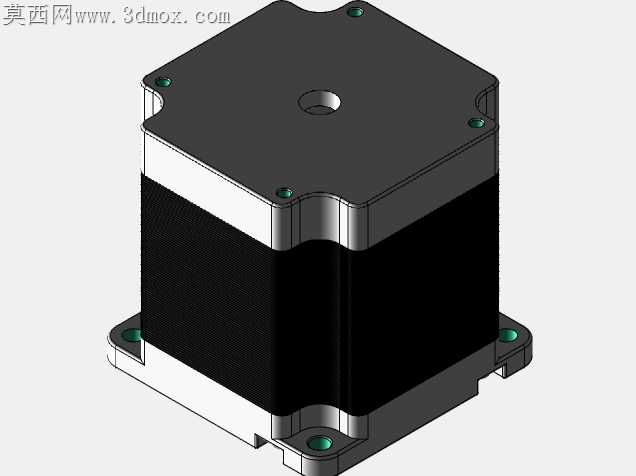

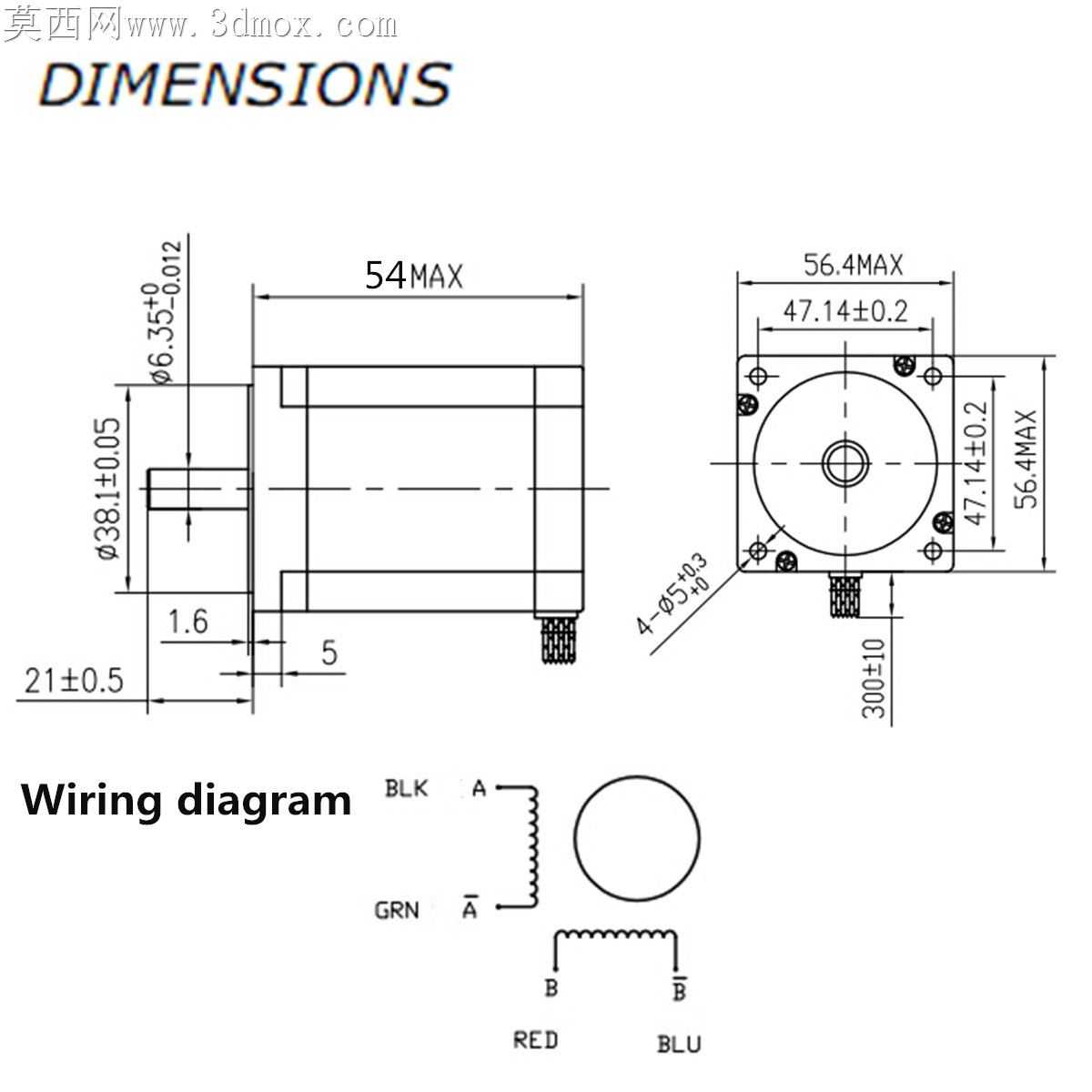

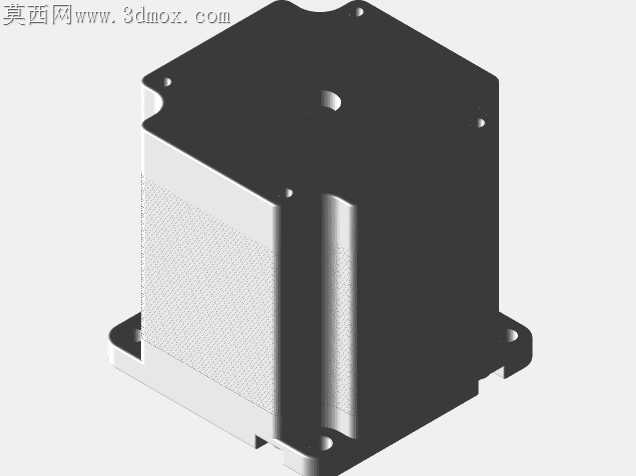

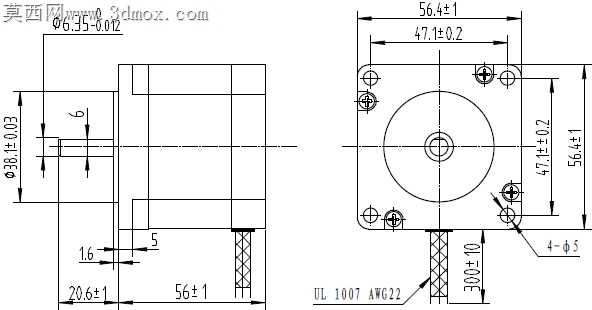

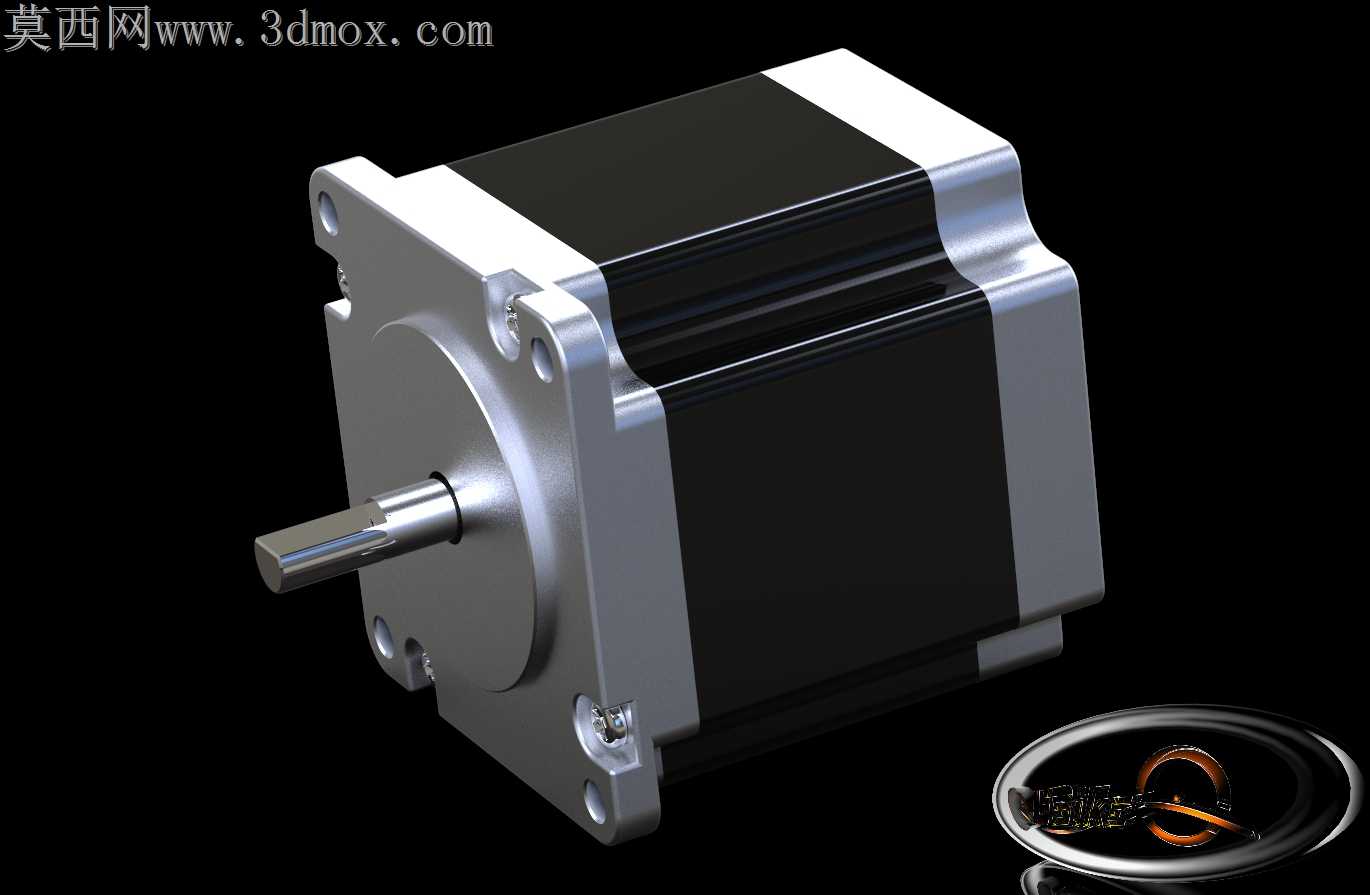

步进电机在自动化设备装配现场最常出现的痛点，是安装止口公差偏松导致运行时输出轴与传动轮系不同心，长期运行带动机座共振，不仅丢步还会加速轴承磨损。这款Nema23规格的步进电机结构设计，从加工适配的角度把每一处配合面的工艺余量都做了对应调整，前端安装法兰的四个沉头孔位置度严格控制在0.02mm以内，止口边缘特意做了0.1mm的倒角引导，装配时不用反复调整对位就能卡入安装板的定位槽，不会出现硬敲硬撬导致壳体变形的问题。机身的叠片压合位置没有做多余的装饰性凸棱，平直的方壳侧面刚好适配市面上通用的电机安装支架，不用额外定制转接件就能固定在滑台、分度盘等常见自动化模组上。输出轴的D型切面长度和深度匹配常规联轴器的锁紧范围，轴端的倒角做了15度斜度，套入同步轮或者联轴器时不会刮伤零件内孔，轴肩位置的台阶高度刚好抵住轴承内圈，压装时不会因为压力过大顶碎轴承保持架。后端盖的出线位置做了下沉式的护线套卡槽，线缆接好后不会因为设备拖链拉扯直接拽到接线端子，避免运行中线芯松脱导致的缺相故障。壳体表面的黑色喷塑层厚度控制在0.08mm左右，既保证了绝缘性能，又不会因为涂层过厚导致安装面贴合不严，散热筋的排布顺着电机运行时的空气流向设置，长时间3A电流运行时机壳温度能稳定在合理区间，不会因为热量堆积导致磁钢退磁。端盖和机身配合的止口处预留了密封胶圈的安装槽，车间多尘、有少量切削液飞溅的工况下，粉尘和液滴不会渗入机身内部卡滞转子。每一处螺纹孔的攻丝深度都比常规设计深1.5mm，锁紧紧固件时不会因为螺纹深度不够出现滑牙，也不用额外更换短规格螺丝，装配现场的标准件就能直接使用。转子和定子的气隙均匀度在结构设计时就做了限位考量，端盖轴承室的同轴度和机身定子安装位的同轴度全程关联标注，加工时一次装夹就能完成关键位置的切削，不用二次找正带来的精度偏差，装配完成后转动输出轴没有卡顿感，低速运行时的振动幅度明显小于同规格常规产品。
