双管程AES管壳式换热设备结构设计

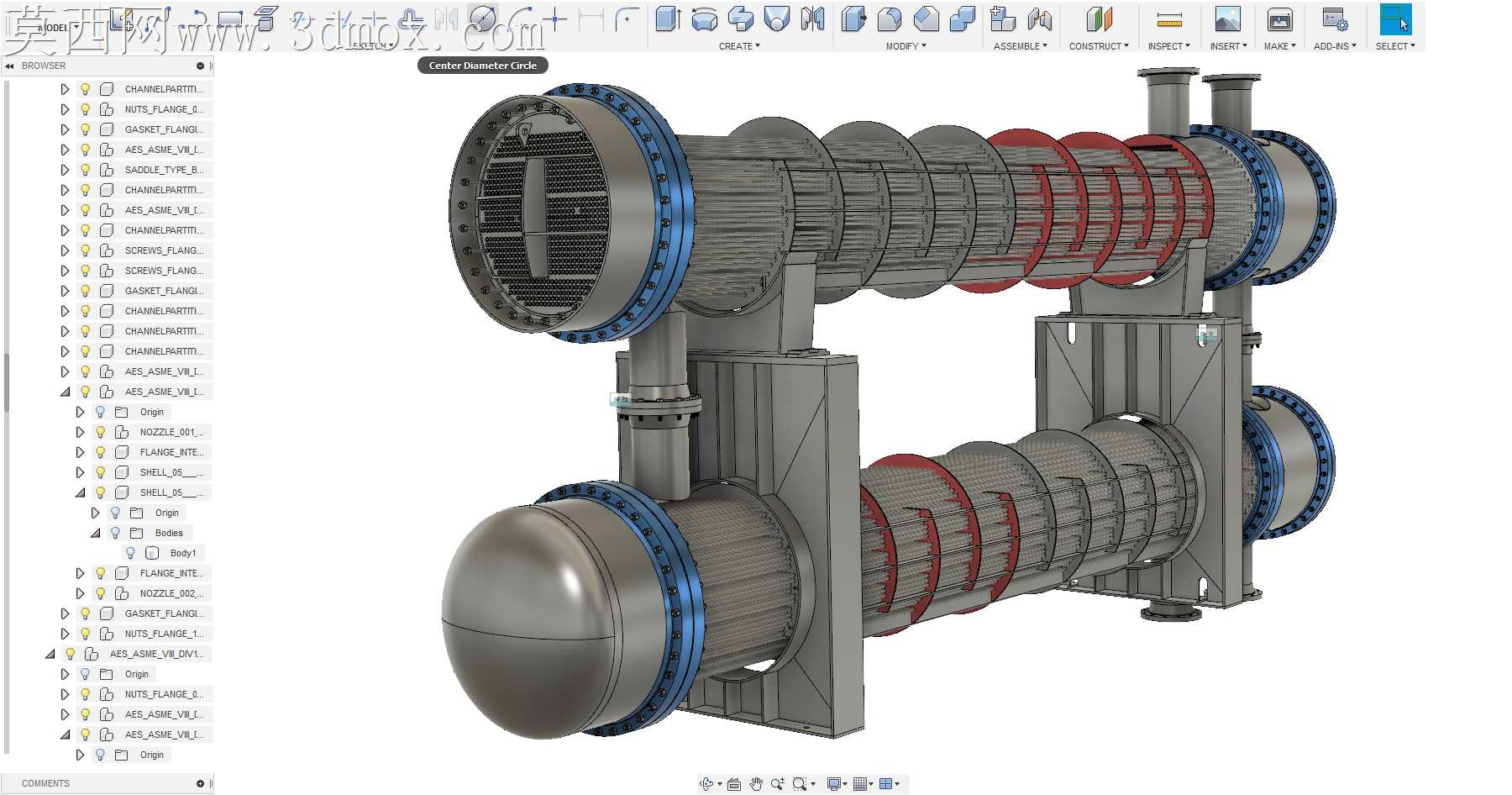

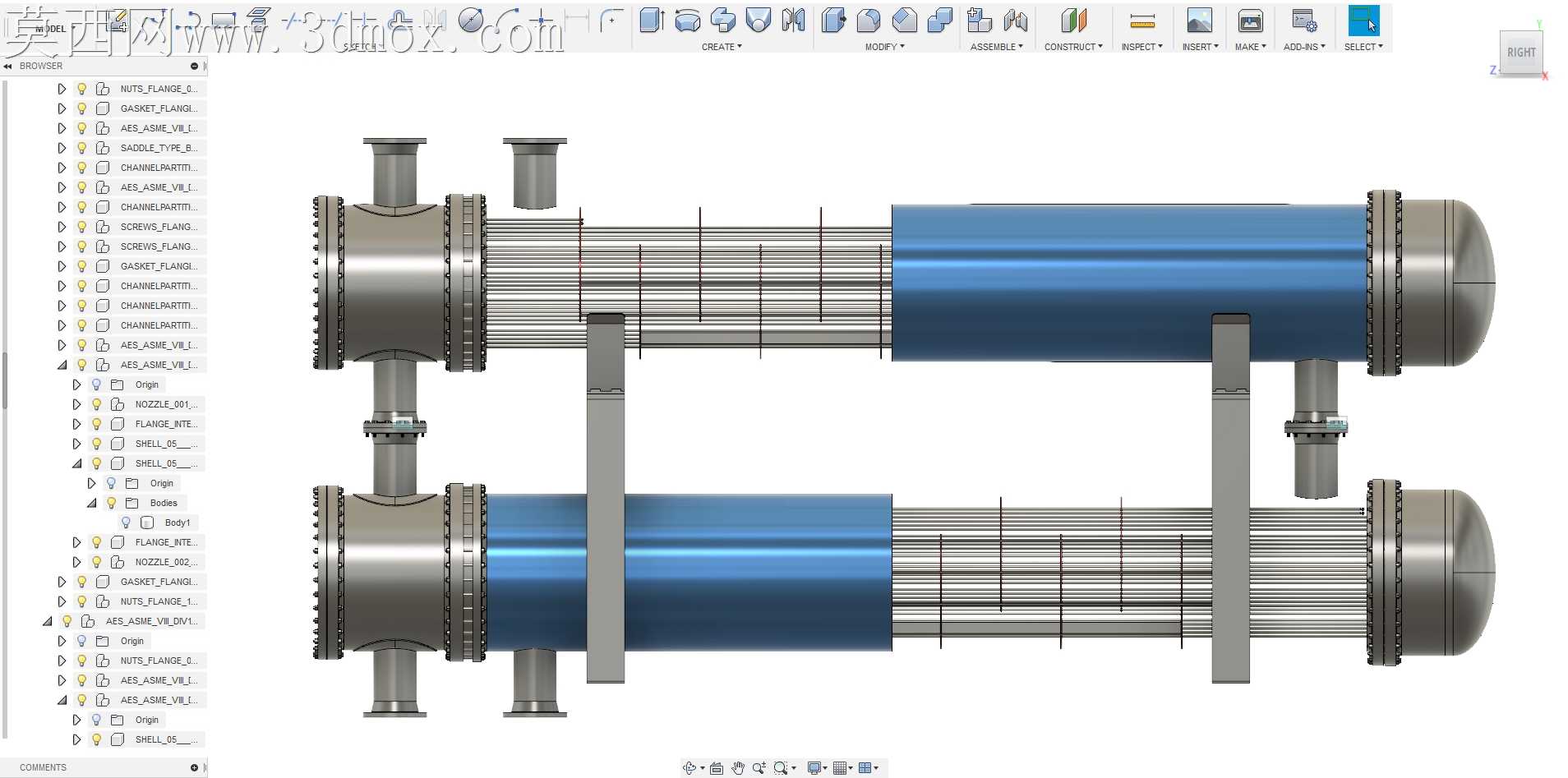

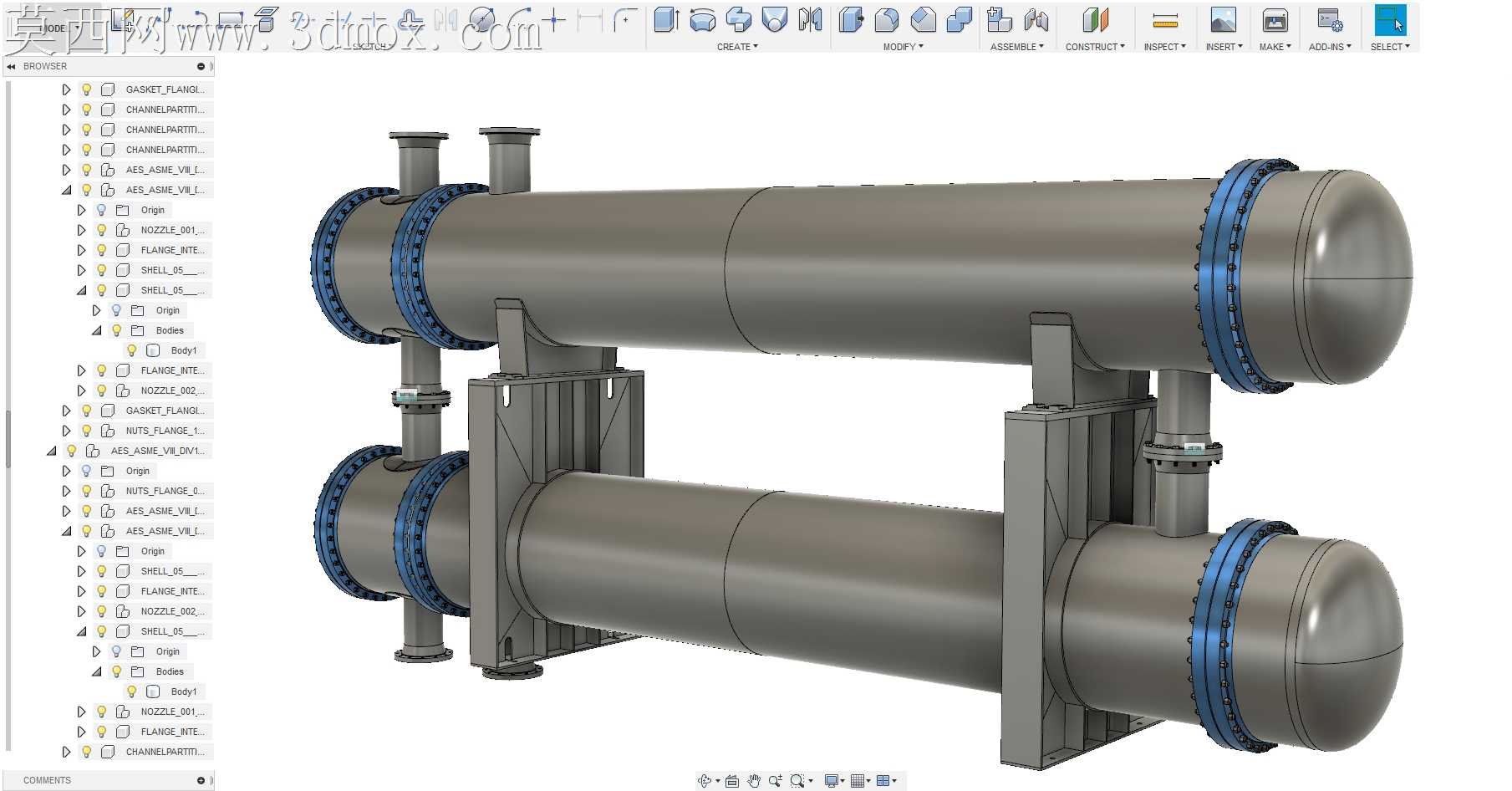

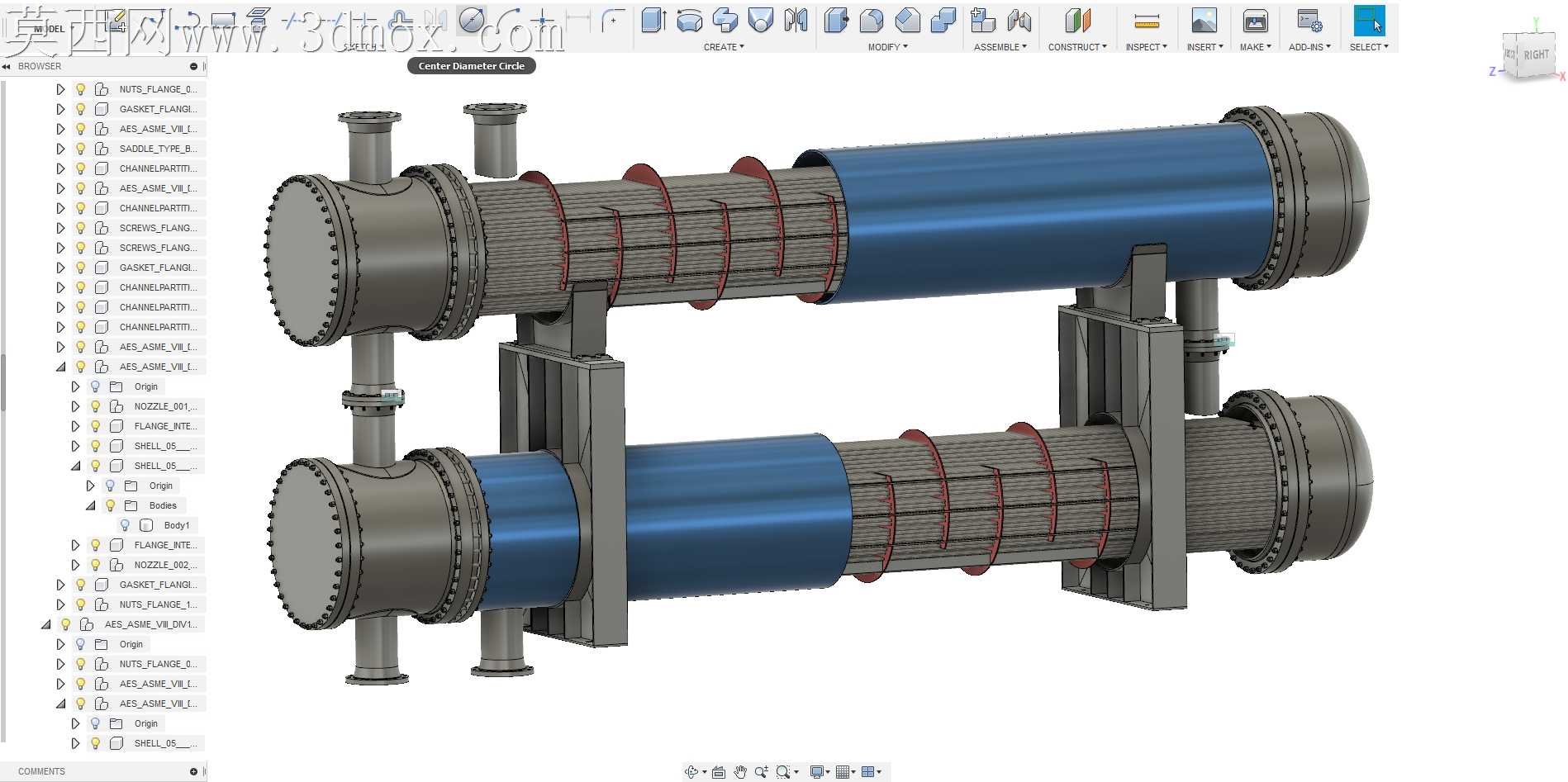

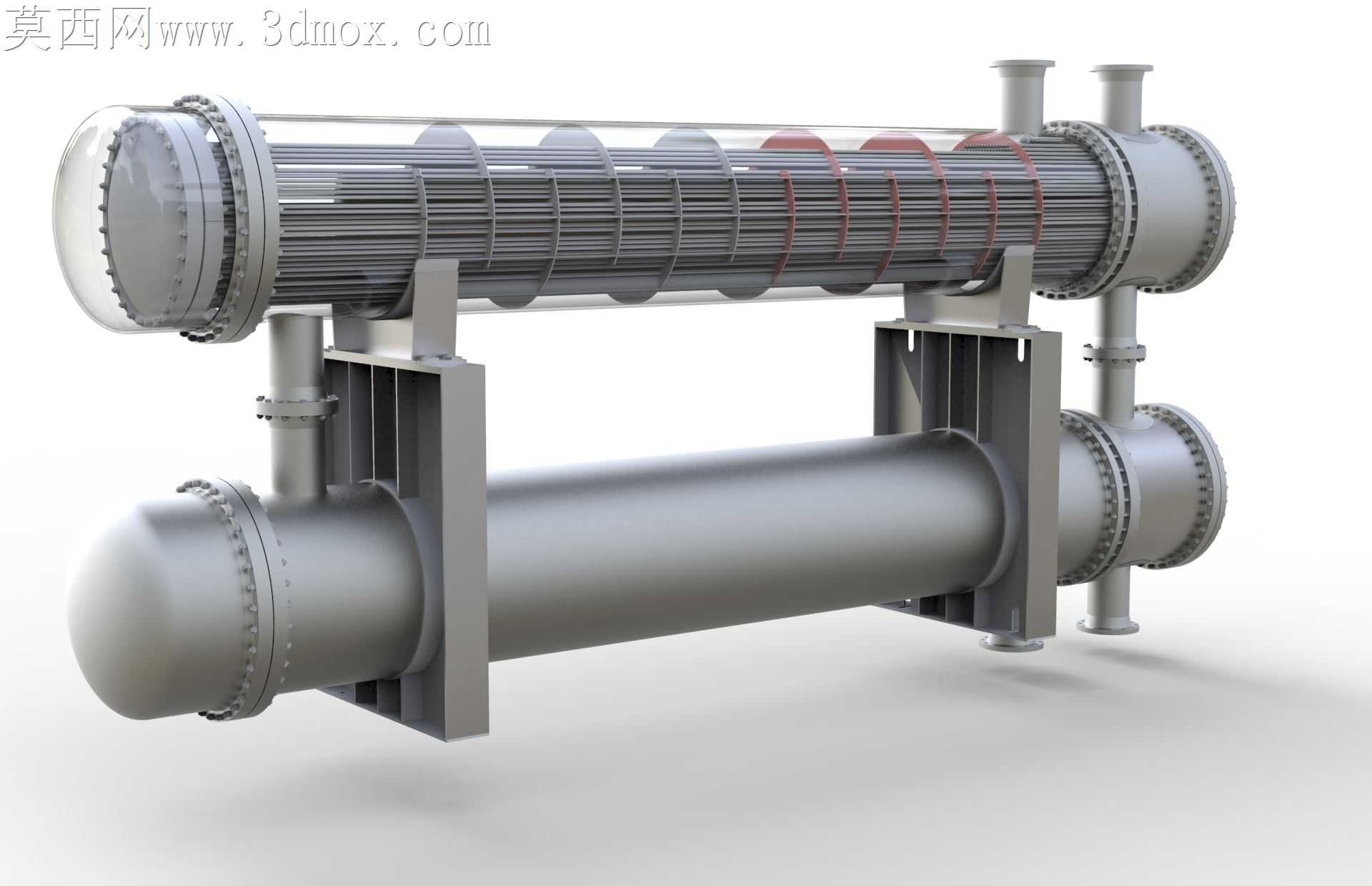

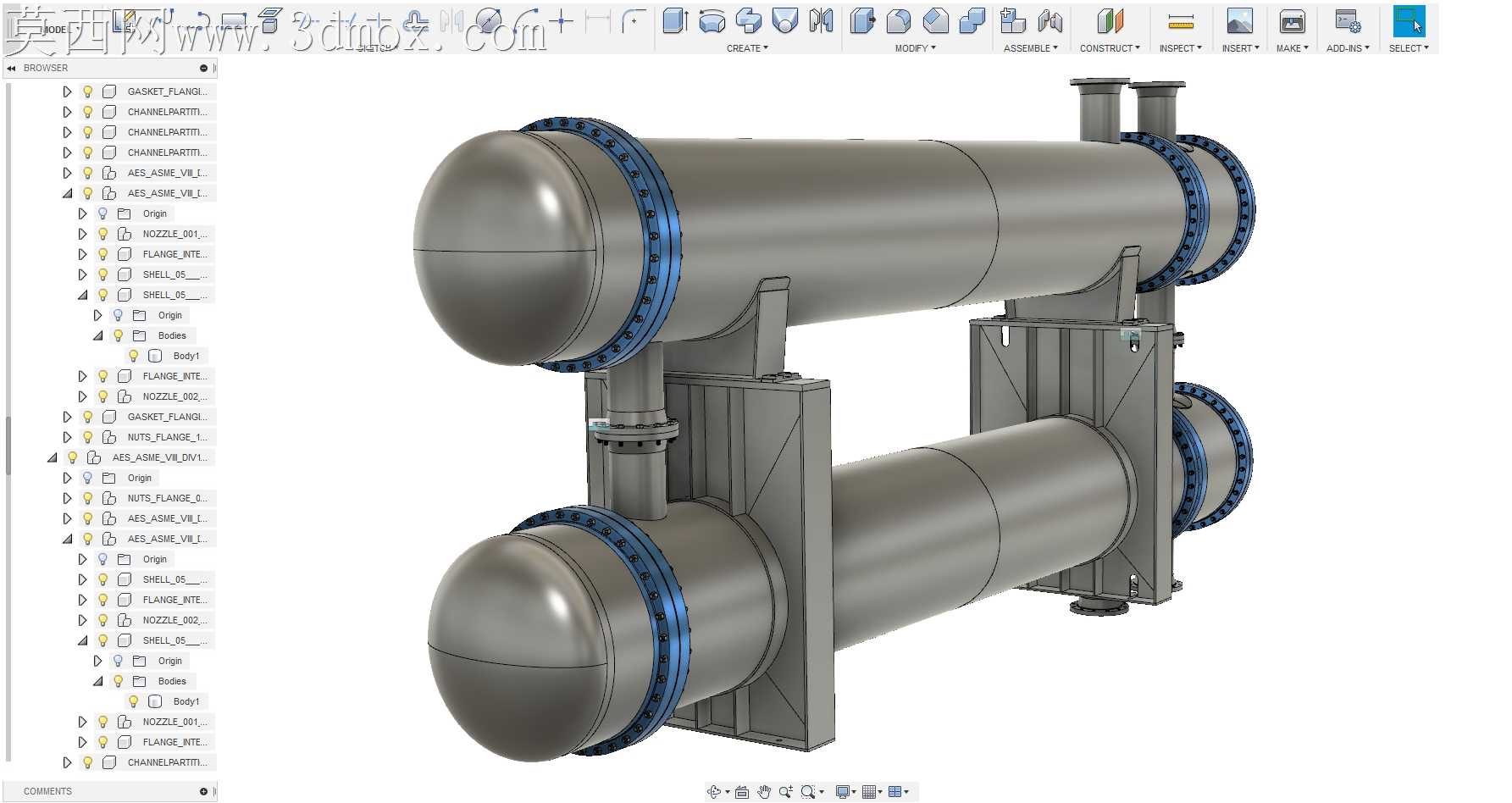

化工现场投用的管壳换热器常出现折流板与壳壁间隙窜流、管板焊接处应力集中拉裂的问题，这套双管程AES结构在加工适配层面做了针对性的细节调整，完全贴合车间卷制、焊接、试压的全流程工艺要求。壳程筒体采用等壁厚卷制工艺，鞍式支座的垫板与筒体接触弧面预留了0.2mm的配研余量，避免现场焊接时筒体局部受热变形导致支座贴合面出现缝隙，承压后产生局部应力集中。上下排布的双管程结构里，中间分程隔板与管板的密封槽采用嵌入式铣削加工，隔板边缘做了15度倒角，装配时密封垫片能完全嵌入槽内，不会因为管程流体的反复冲刷出现垫片移位窜漏，相比传统平贴隔板结构，试压时的一次密封合格率能提升近四成。换热管束的拉杆与定距管采用间隙配合设计，每根折流板的管孔都做了0.1mm的倒角去毛刺处理，穿管时不会刮伤换热管外壁的钝化层，折流板外圆与壳体内壁的间隙控制在0.3mm以内，既保证管束能顺利推入筒体，又能最大程度减少壳程流体的无换热短路流，提升整体换热效率。两端的管箱封头采用标准椭圆封头，法兰密封面采用凸面结构，与管板连接的螺栓孔做了跨中布置，避免螺栓受力不均导致密封面压偏，封头内壁的分程隔板焊接处做了圆弧过渡打磨，减少流体在管程转向处的阻力损失，也避免长期冲蚀导致焊缝处出现腐蚀坑。接管与筒体的连接部位都加了补强圈，补强圈与筒体的焊接采用连续角焊缝，预留了信号孔方便试压时检测焊缝渗漏，所有接管的法兰面都与筒体轴线保持垂直，现场配管时不会出现法兰错位强行组对的问题，减少管线附加应力传递到壳体上。整套结构的所有加工尺寸都预留了合理的公差余量，不需要额外做特殊定制工装，普通压力容器车间的卷板机、焊机、钻床就能完成全部加工工序，装配时管束可以整体推入壳体，不需要在筒体内进行复杂的组对作业，后期检修时也能直接抽出管束清理管外壁的结垢，不需要切割壳体，大幅降低后期运维的加工和拆装成本。
