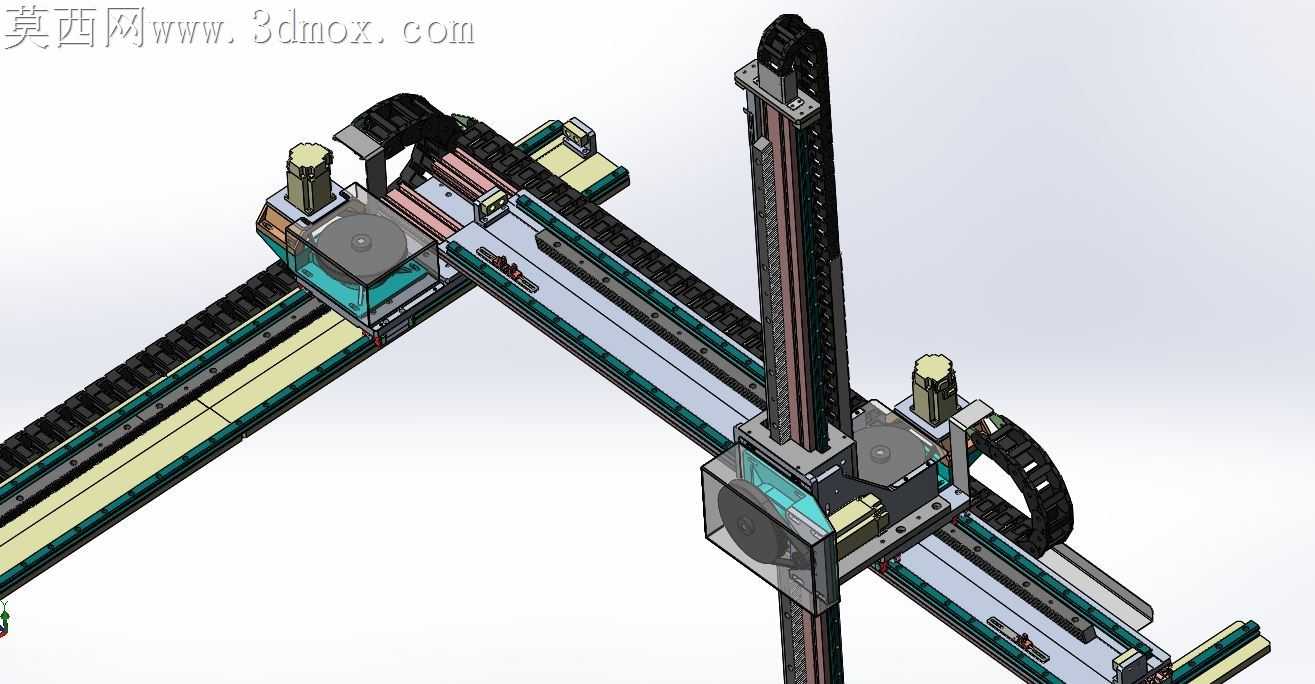

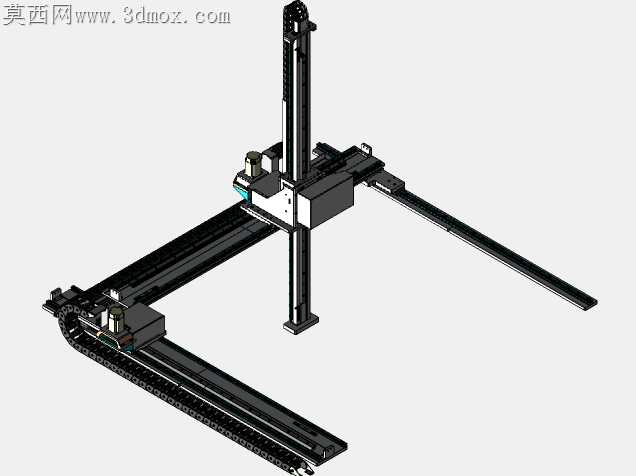

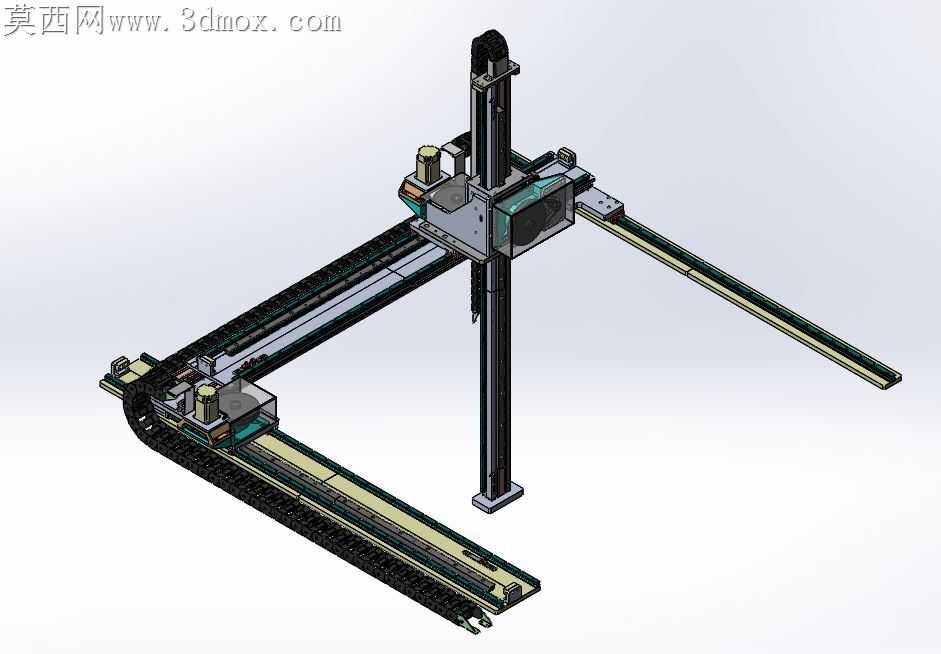

齿条齿轮传动三轴直角坐标机械手

齿条齿轮传动的长行程三轴机构，最容易在现场调试时暴露出安装基面公差累积带来的啮合间隙问题，单根齿条拼接处的齿距偏差哪怕只有0.02mm，高速往复运行时就会在拼接位置产生明显的顿挫与异响，长期运行还会加剧齿面的不均匀磨损。这套结构在横向轴的滑座安装位预留了0.3mm的偏心调节间隙，装配时不需要反复修刮安装基面，只需微调齿轮座的偏心轴位置，就能把整根行程内的齿条齿轮啮合侧隙控制在0.05mm以内，抵消掉铝型材导轨安装面的直线度公差带来的啮合偏差。

纵向升降轴的拖链采用了下置式弯曲排布，没有沿用常见的侧装拖链方案，侧装拖链在Z轴快速升降时，拖链自身重量会对滑座产生持续的侧向倾覆力矩，长期运行会加剧直线导轨的侧边磨损，导致Z轴运行垂直度偏移。下置排布的拖链弯曲段完全落在X轴滑座的支撑平面上，拖链运动时的自重完全由支撑面承接，不会对Z轴导轨产生额外的侧向负载，哪怕Z轴伸出长度达到1.2米，高速启停时也不会出现滑座抖动的问题。

两个水平轴的行程末端没有采用常规的橡胶缓冲块，而是在齿条的末端安装了嵌入式的聚氨酯缓冲柱，缓冲柱的受力方向完全和齿轮啮合力方向重合，一旦出现限位失效滑座冲过行程的情况，冲击力会直接通过齿轮传递到缓冲柱上，不会撞击导轨滑块的端面，避免滑块内部的滚珠保持架受冲击碎裂。走线槽全部藏在铝型材的内置槽腔里，外部没有裸露的线缆，设备运行时线缆不会和周边的工装、工件产生剐蹭，也不会因为长期暴露在车间的切削油雾环境里加速线缆外皮老化。

Z轴的末端安装法兰做了下沉式设计，夹爪或者吸盘工装的安装面完全嵌入到滑座的内部空腔里，不需要额外加装延长转接板，既缩短了末端负载的力臂长度，降低了升降轴高速启停时的转动惯量，也避免了转接板连接带来的累积公差，让末端执行器的重复定位精度更稳定。齿轮和齿条的啮合位置都预留了润滑脂注油通道，日常维护时不需要拆开护罩，直接从注油嘴加注润滑脂就能覆盖整个啮合齿面，减少日常维护的拆装工作量。
