换流站用三相40MVA换流变压器结构设计

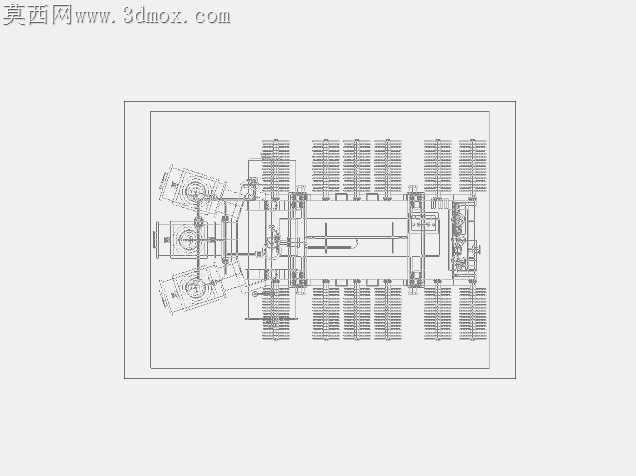

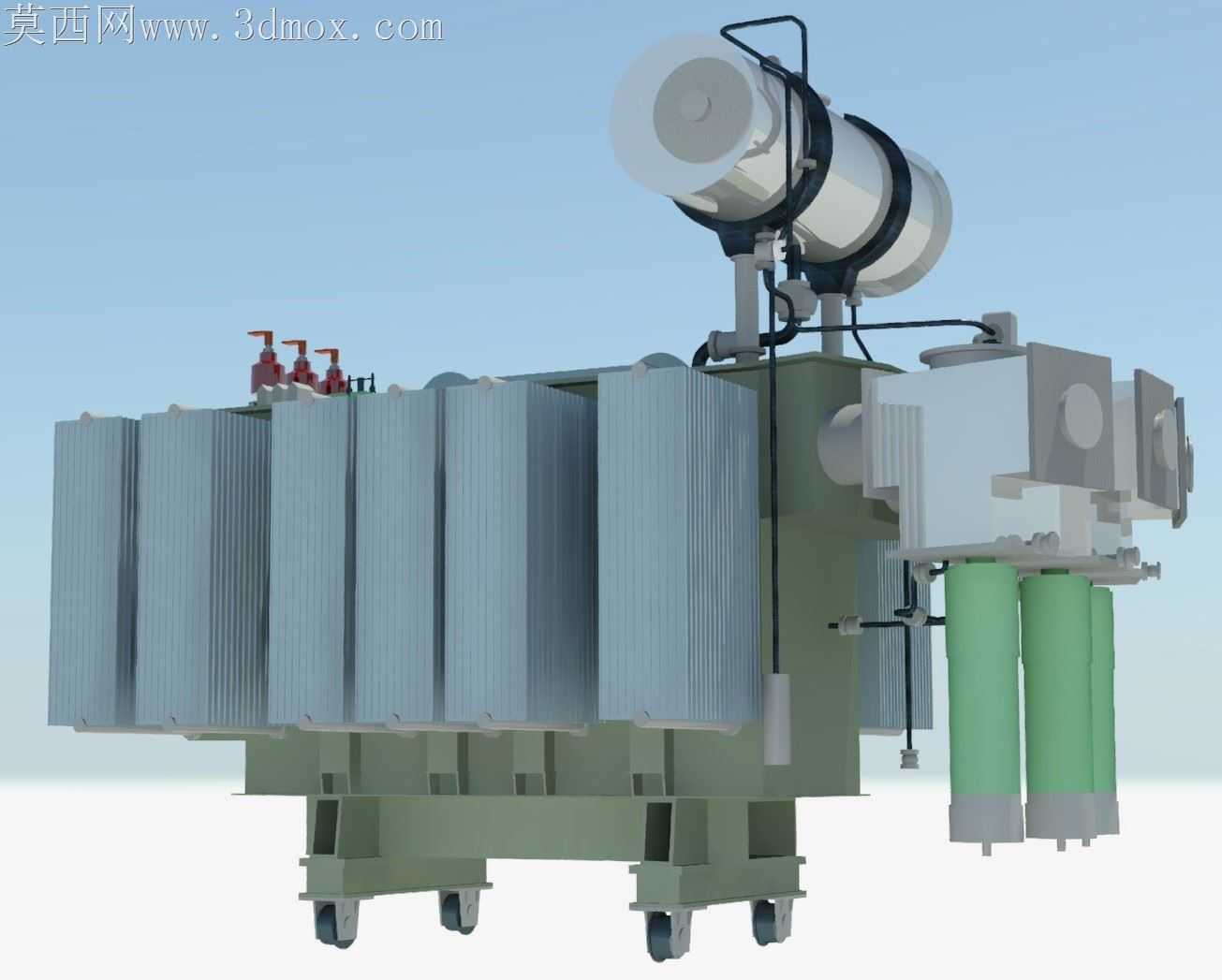

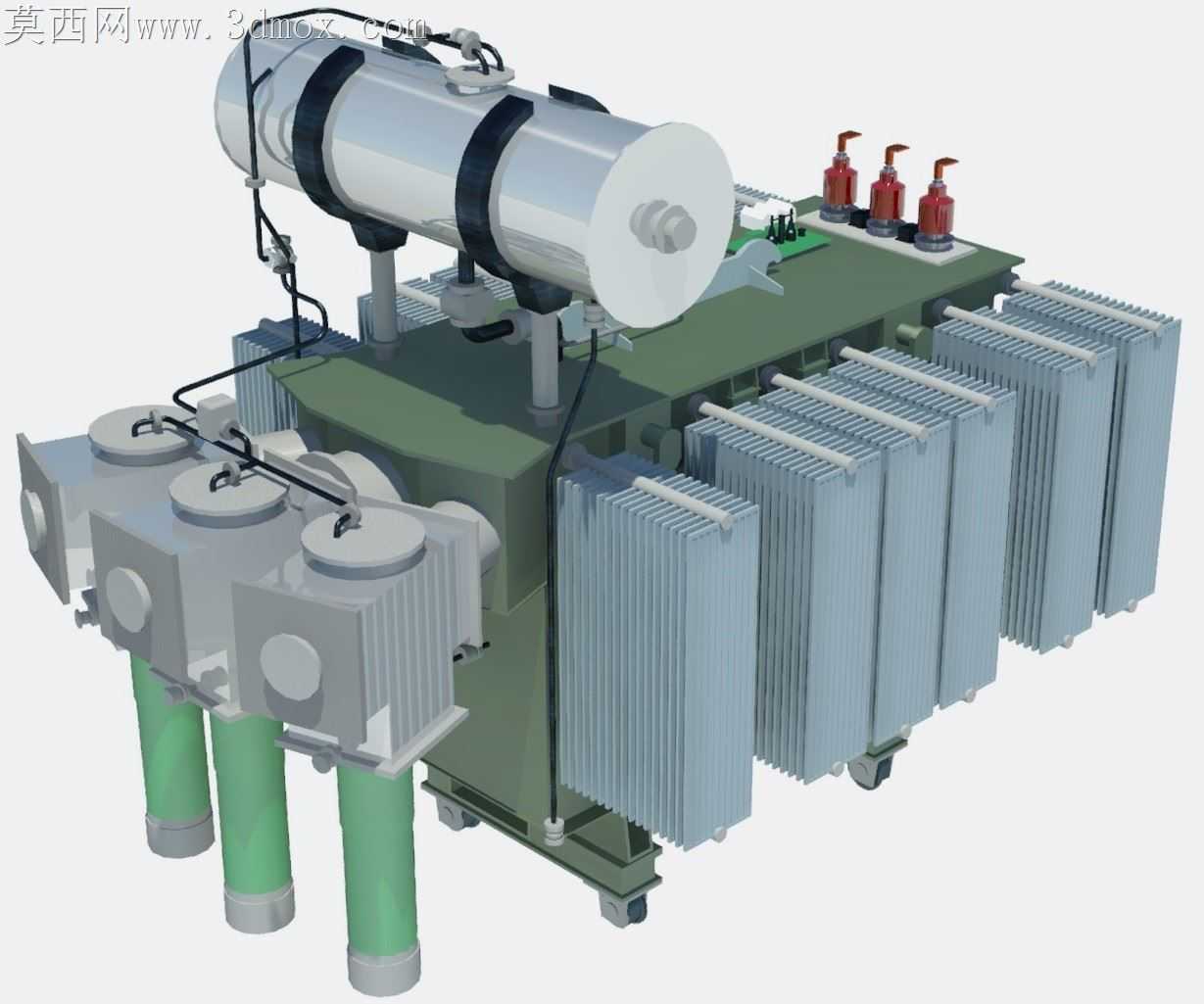

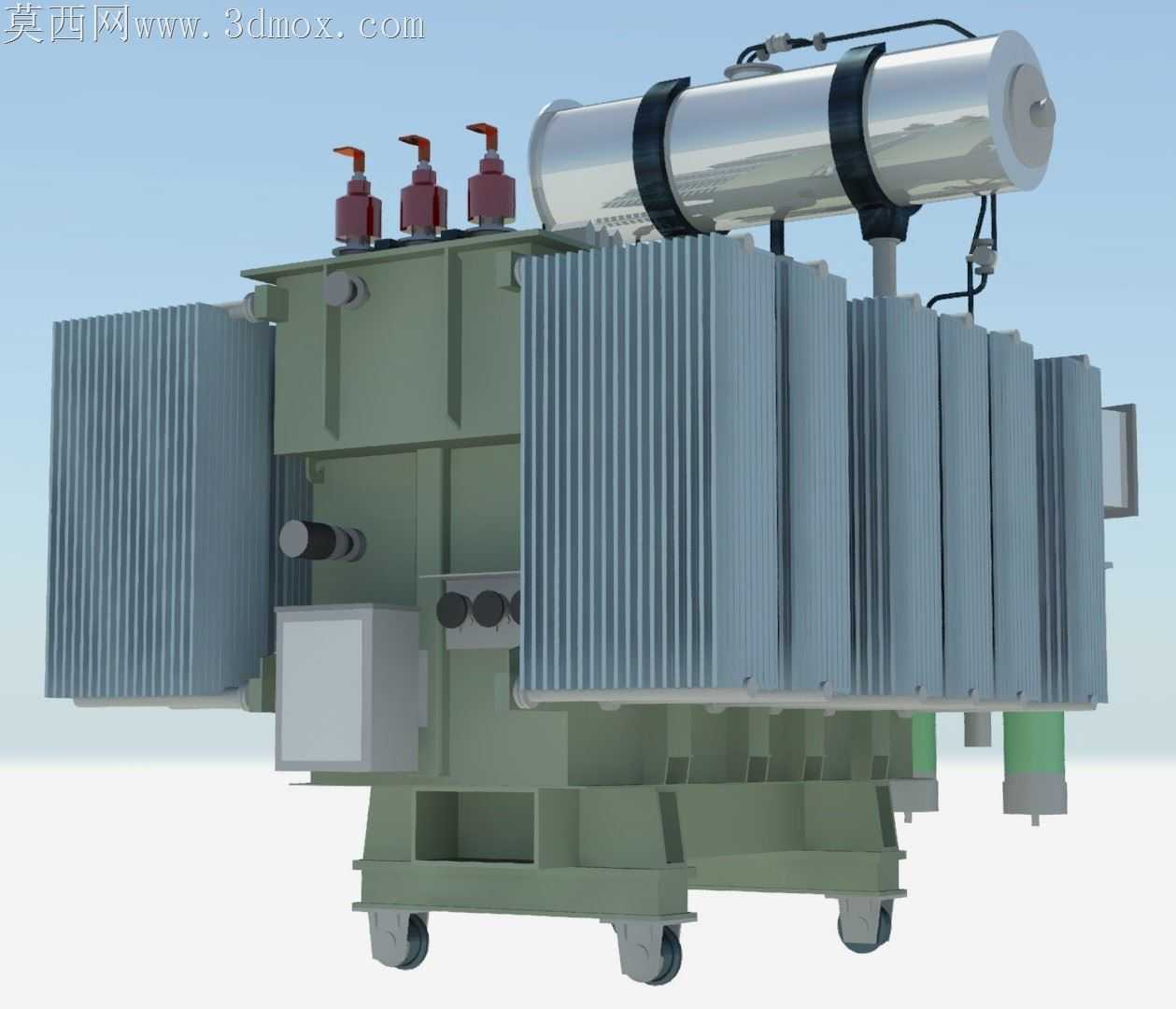

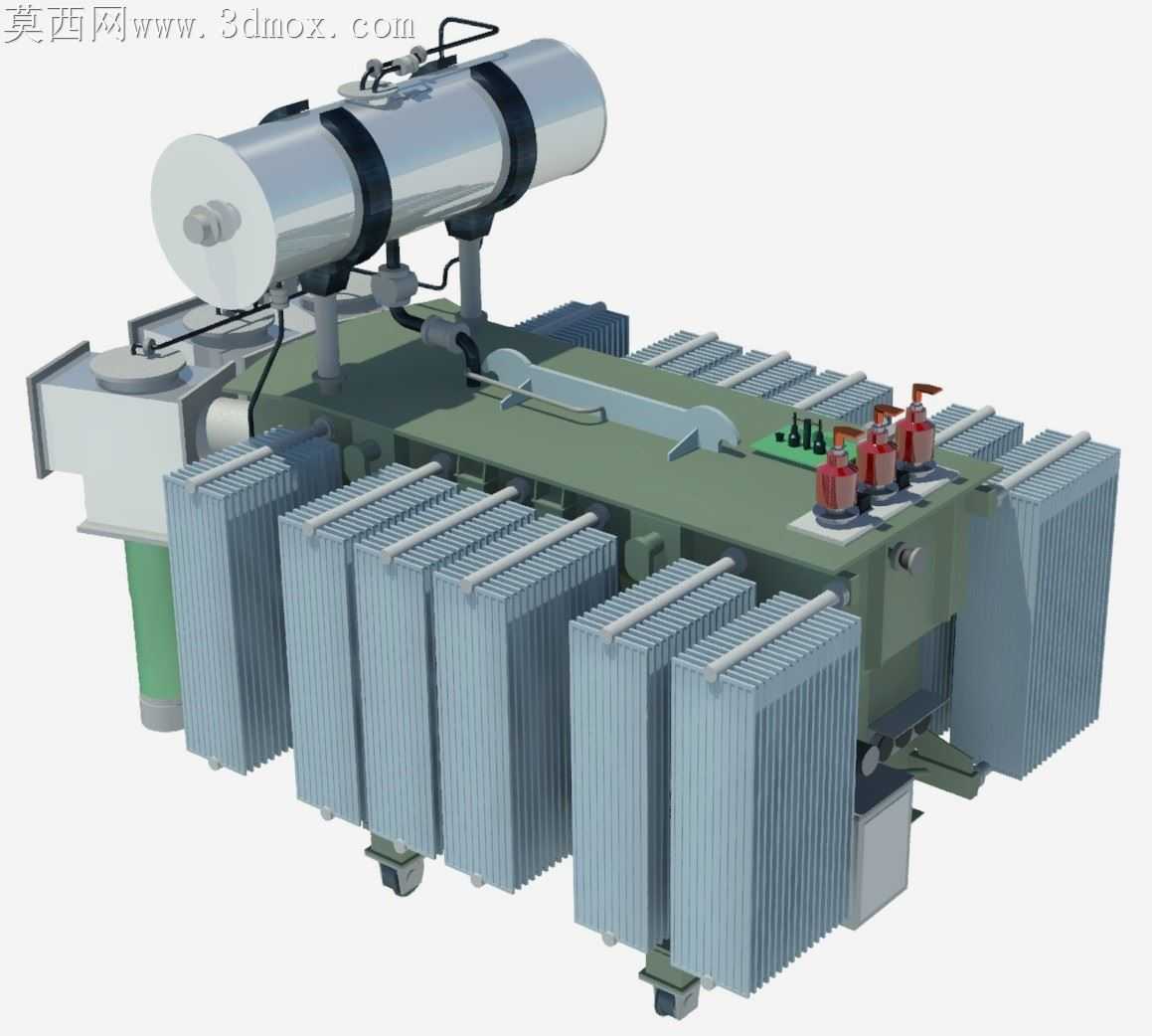

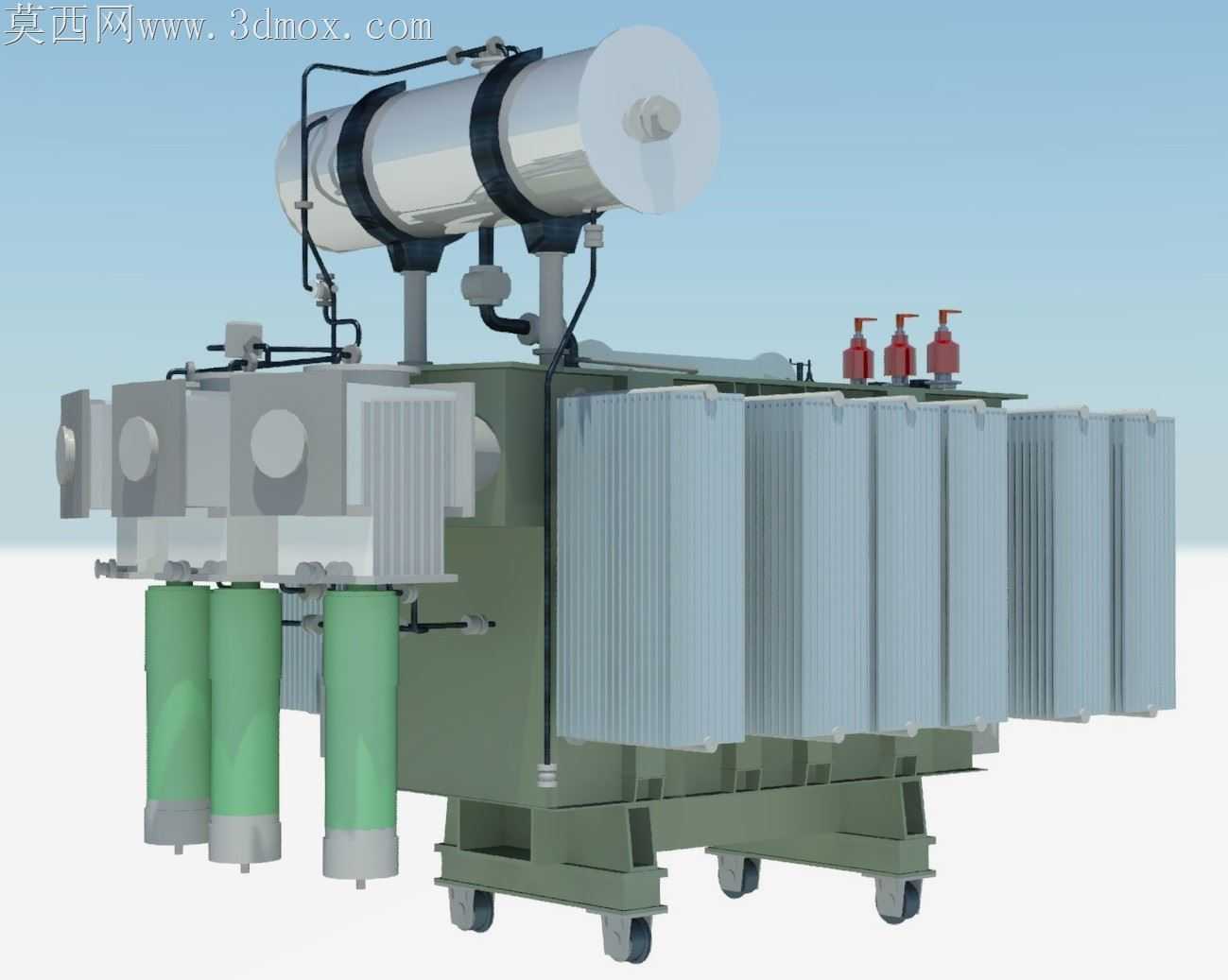

换流站长周期满负荷运行时，变压器绕组的热累积效应、套管连接部位的应力集中、散热片组的风阻匹配一直是现场运维的核心痛点，这套换流变压器的结构设计完全围绕这些实际工况做了针对性的细节处理。高压侧出线套管采用下倾式排布，三个绿色绝缘套管的安装法兰面预留了0.3度的倾斜补偿量，抵消母线连接后长期受重力产生的蠕变偏移，避免密封胶圈局部受压不均出现渗油隐患，套管根部的接线端子座特意做了加厚凸台结构，不用额外增加加强筋就能承受短路电流冲击时的电动力拉扯，减少现场运维的紧固频次。顶部的储油柜采用卧式圆筒结构，两端端盖的圆弧过渡做了曲率微调，和柜身连接的焊缝位置避开了油流循环的滞止区，不会因为局部油流停滞造成瓦斯继电器误报，储油柜和油箱本体的连接支架采用腰型孔设计，现场安装时能根据基础沉降的实际偏差调整横向位置，不用重新配焊支架，大幅缩短现场安装的调整周期。油箱侧面的散热片组没有采用等间距排布，靠近高压套管侧的片间距比低压侧宽2毫米，因为高压侧引线的发热叠加油箱本体的损耗，该区域的热流密度更高，加宽间距后能让自然对流的空气流道更顺畅，避免散热片组中间区域出现热空气滞留的死区，散热片和油箱连接的管口特意做了翻边处理，焊接时不用额外衬圈就能保证焊缝的熔深，减少焊接缺陷带来的渗漏油风险。顶部的分接开关传动结构做了外置式防护，三个红色操作柱的密封座采用双重密封结构，外层的防尘罩能阻挡换流站周边的扬尘、雨水进入传动机构，避免长期运行后出现卡涩，油箱底部的滚轮采用单边限位结构，安装就位后能直接卡在基础导轨上，不用额外焊接限位挡块，后期需要移位检修时也能直接沿导轨滑动，减少顶升作业的风险。油箱本体的加强筋没有采用满焊结构，间隔150毫米预留20毫米的断续焊段，既保证油箱的机械强度能承受真空注油时的负压变形，又能避免满焊带来的焊接应力集中，防止长期运行后焊缝出现疲劳裂纹，高低压侧的引线固定支架采用绝缘隔板分层隔离，不同相的引线之间预留足够的安全距离，避免换流过程中产生的谐波过电压造成相间闪络。
