福斯卡大众车型制动总泵结构设计

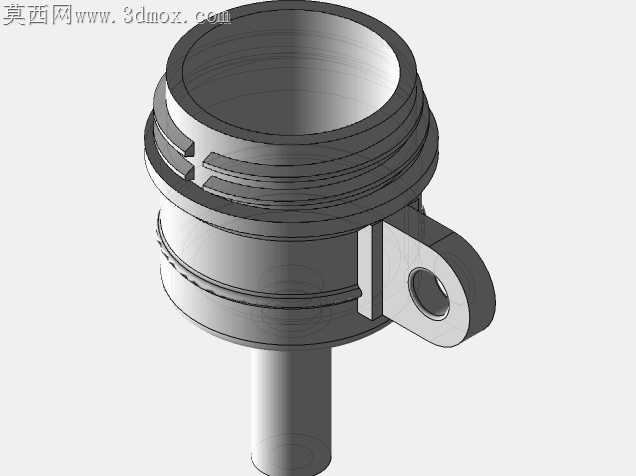

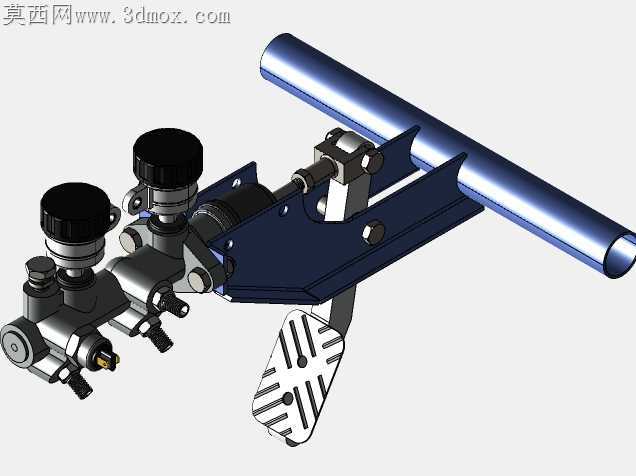

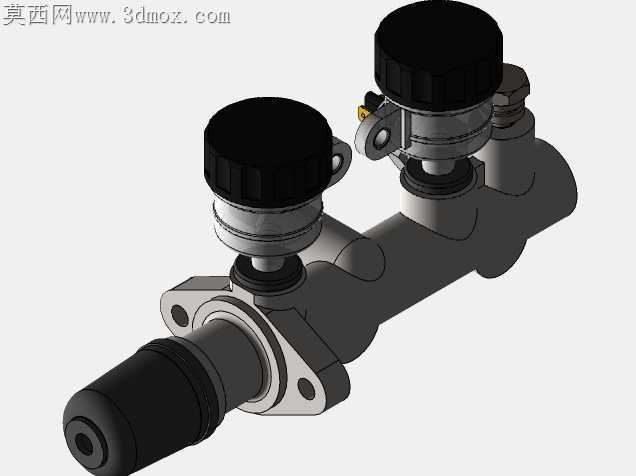

该制动总泵是面向乘用车型液压制动回路开发的核心执行部件，主要应用于小型乘用车的行车制动系统中，承担着将驾驶员施加在制动踏板上的机械推力转化为液压压力的核心作用，是整车制动系统的动力转换核心，直接决定制动响应速度、制动力分配稳定性以及制动过程的脚感反馈表现。在实际装车场景中，该部件安装于驾驶舱前围板与发动机舱的衔接位置，上部连接制动踏板推杆，下部通过制动硬管分别连通前后桥的制动分泵，当驾驶员踩下制动踏板时，推杆推动泵体内的活塞组移动，封闭补偿孔后建立管路液压，将压力传递至四个车轮的制动分泵，推动制动片贴合制动盘实现车辆减速或驻车。从功能特性来看，该制动总泵采用双腔独立活塞结构，两个独立的液压腔分别对应前后制动回路，当单条回路出现泄漏故障时，另一腔仍可保留部分制动能力，大幅提升行车安全冗余；泵体集成的储液罐接口可实时补充制动液，避免活塞往复运动过程中出现气阻或缺液问题，顶部的液位传感器安装位可实时监测储液罐内制动液余量，在液位不足时向仪表台发出预警信号。设计过程中，首先围绕整车制动总泵的推力输入行程确定了活塞的有效作用直径，匹配整车1吨级整备质量所需的制动压力需求，确保踏板力在150-300N区间时即可建立满足法规要求的管路压力；安装支架采用折弯钢板焊接结构，三个安装孔位的位置度公差控制在0.1mm以内，可直接适配车型前围板的预装螺柱，无需额外改制安装位；横向布置的操作推杆与踏板摆臂的连接点做了球铰结构设计，可抵消踏板摆动过程中的角度偏移，避免推杆出现偏磨导致的密封件早期损坏。外形尺寸方面，泵体主体长度控制在220mm范围内，安装支架的横向跨度为110mm，上部储液罐的最高点距离安装面高度为145mm，预留了足够的发动机舱布置空间，不会与周边的真空助力鼓、制动液管路以及线束产生干涉；进出油口采用标准的M10x1螺纹接口，可通用主流车型的制动硬管接头，降低配套采购与后期维修的配件适配难度。整体结构在满足制动性能要求的前提下，尽可能压缩了部件体积与重量，泵体采用铝合金压铸工艺成型，兼顾结构强度与轻量化需求，支架表面做电泳防锈处理，可适应发动机舱内高低温交变、泥水飞溅的复杂工作环境，密封件采用耐制动液腐蚀的三元乙丙橡胶材质，确保长期使用过程中不会出现密封老化泄漏问题。
