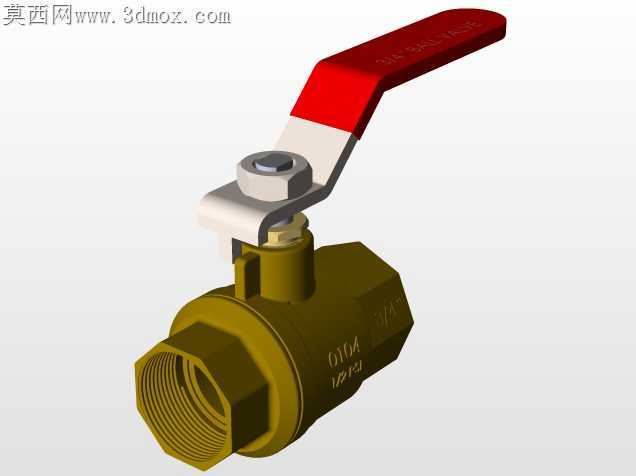

3/4寸内螺纹手动黄铜球阀结构设计

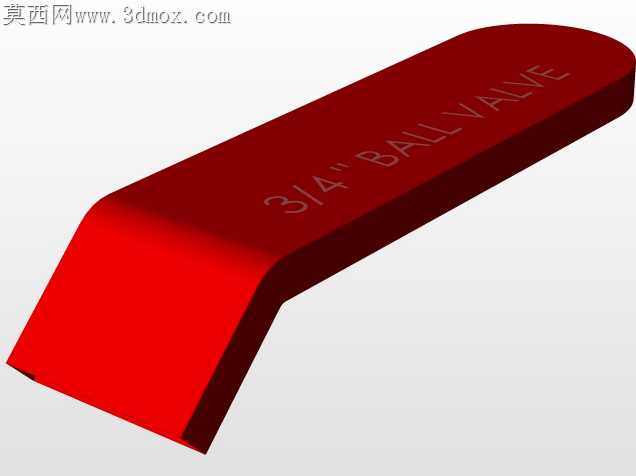

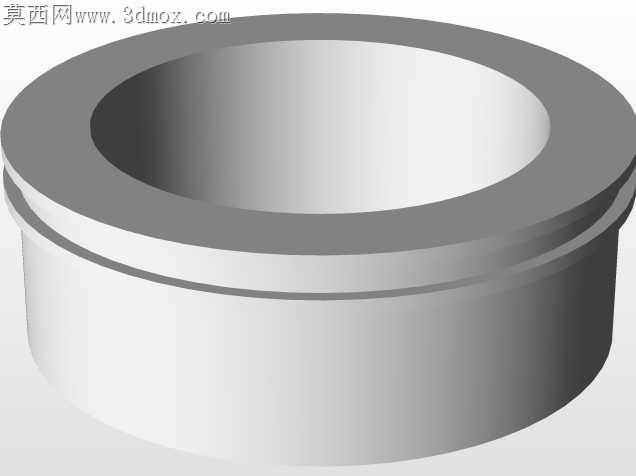

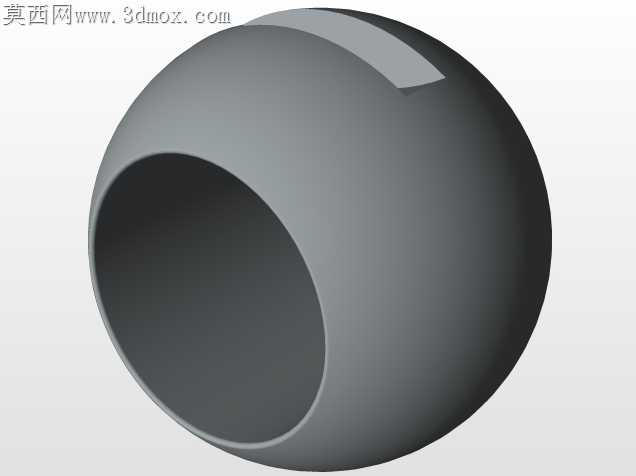

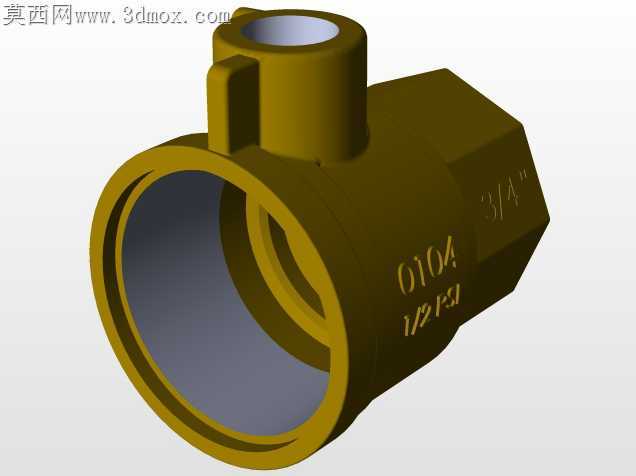

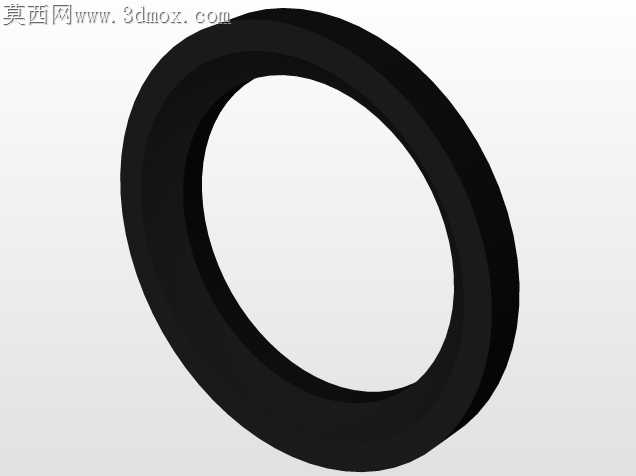

民用给排水、小型气动管路的现场安装场景里，最常出现的失效点从来不是球体密封本身，而是手柄扳动时的阀杆窜动、螺纹连接端的应力开裂，还有长期半开状态下的密封面冲蚀，这些问题在小口径铜阀的批量加工里，往往因为公差放得太宽、结构细节省料被放大。这款3/4寸内螺纹球阀的结构处理，刚好踩中了这些加工适配的核心细节。阀体采用锻黄铜一体锻压成型，两端内螺纹的入口处做了15度的导向倒角，不是随便切的斜口，倒角深度刚好覆盖螺纹首牙的不完整齿段，现场缠生料带拧接的时候，不会出现生料带被首牙刮断挤入管路的问题，也能避免硬拧时螺纹口崩裂——很多廉价铜阀这里省了倒角工序，安装时稍用力矩扳手就裂，后期渗漏率能高出三成。阀杆和阀体的配合处，没有用常见的塑料填料压帽，而是做了黄铜一体式的压盖台阶，阀杆从阀体内部穿入，外部靠压盖的翻边限位，就算手柄被扳到超过行程，阀杆也不会从阀体里蹦出来，这种下装式阀杆结构，比上装式的抗冲击能力强很多，现场工人粗暴扳动手柄也不会飞出漏液。手柄和阀杆的连接方榫，做了0.02mm的过盈配合，方榫的四个角倒了R0.3的圆角，不是尖锐直角，压装手柄的时候不会把方榫棱边压塌，长期扳动也不会出现手柄空转的问题，很多小厂做的阀这里用间隙配合，用不了半年手柄晃得厉害，开关位置都对不准。球体的密封面做了镜面抛光，和PTFE阀座的配合公差控制在0.01mm以内，全开状态下流道完全和管路通径对齐，没有缩径带来的流阻损失，半开状态下阀座的密封唇边做了加厚处理，高速流体冲蚀的时候不会很快把密封边冲坏。手柄的包覆层做了凹凸的防滑纹路，扳动的时候手上沾了水或者油也不会打滑，手柄尾部的红色标识块和阀体上的开关刻度线对齐，一眼就能看出阀门是开是关，不用凑到跟前去看阀杆位置。两端的内螺纹精度按GB/T7307的55度密封管螺纹做的，牙型饱满没有断牙，和镀锌管、PPR外牙接头的配合度很高，不用额外加麻丝就能密封住1.6MPa的水压。阀杆处的两道O型圈槽，槽宽和槽深的公差按橡胶密封件的压缩率25%做的，既不会因为压太紧导致扳动手柄发沉，也不会因为压太松出现阀杆处的渗漏，常温下用个五六年不用换填料。
