3毫米直插式红光发光二极管结构建模

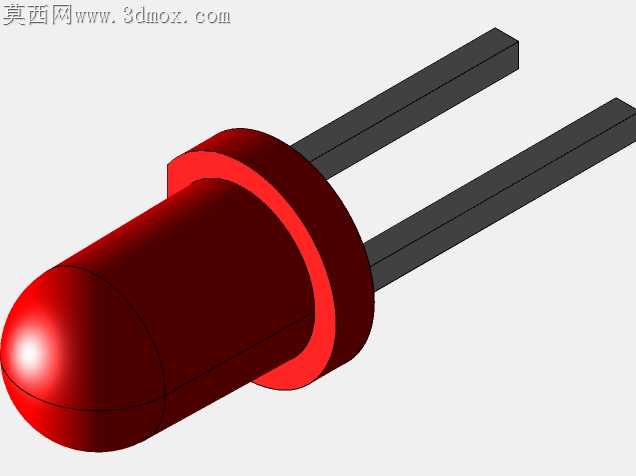

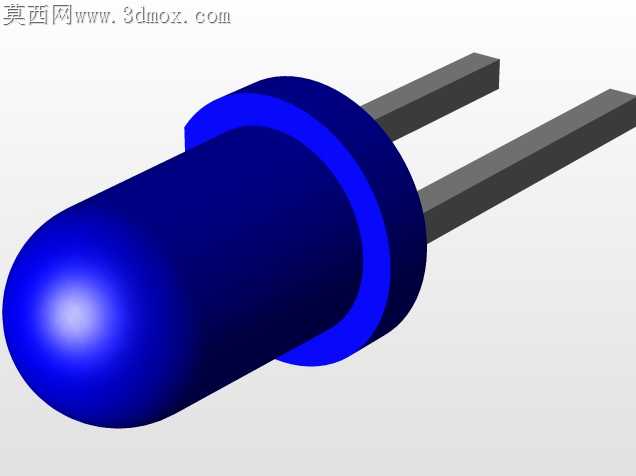

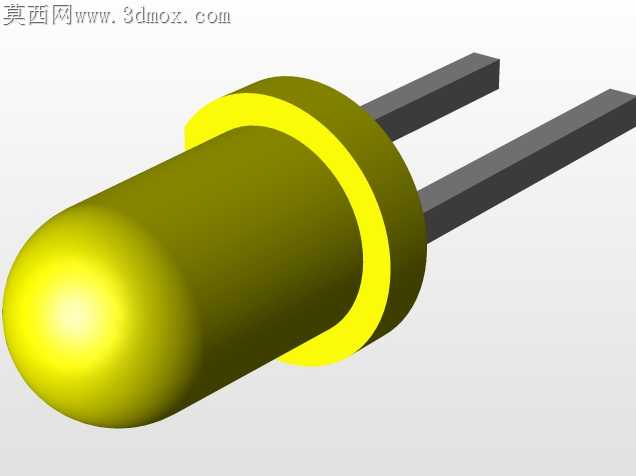

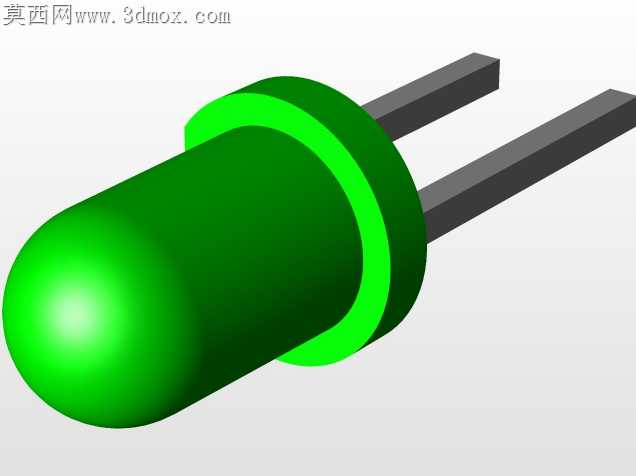

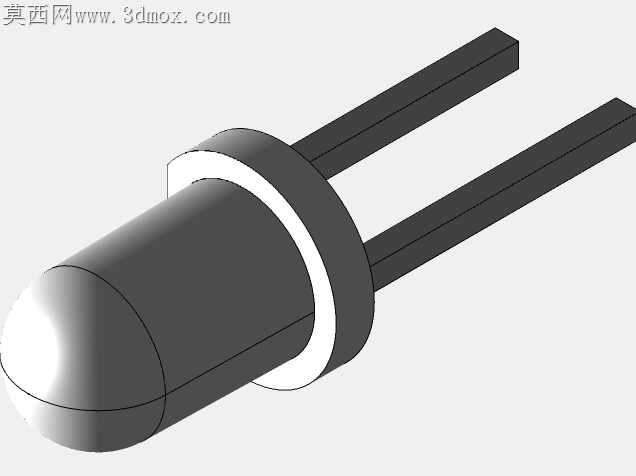

直插式LED在波峰焊工序中常出现引脚形变、胶体偏移的问题，根源在于封装结构与引脚过渡段的尺寸匹配度不足，这款3毫米规格的红光LED建模过程，完全围绕加工适配的核心需求展开。引脚与胶体衔接的根部做了0.15毫米的圆弧过渡处理，没有生硬的直角衔接，避免插装时引脚受垂直压力出现应力集中断裂，也能减少波峰焊时焊锡顺着引脚缝隙渗入胶体内部的概率。胶体头部的半球曲面曲率严格匹配光学出光要求，曲面与柱身衔接处做了微小的倒角处理，不是直接相切拼接，注塑脱模时不会在衔接位置留下披锋，省去后续人工修剪披锋的工序，适配自动化产线的批量注塑生产。引脚采用扁方截面设计而非传统圆截面，插装到PCB过孔时能和孔壁形成更稳定的线接触，过波峰焊时焊锡爬升高度更均匀，不会出现虚焊、立碑的不良现象，引脚的长度公差在建模时预留了0.2毫米的裁切余量，适配不同厚度PCB的插装需求，不需要后续二次剪脚。胶体尾部的凸缘结构厚度控制在0.3毫米，刚好卡在PCB表面的定位环上，插装时不会出现胶体下沉触碰焊盘的问题，凸缘的边缘做了微小的拔模斜度，注塑开模时能顺利脱模，不会出现粘模导致的胶体缺料。引脚的平行度在建模时做了严格的约束，两根引脚的间距公差控制在0.05毫米以内，适配自动化插件机的取料夹爪尺寸，不会出现夹取时引脚错位、插装偏位的问题。胶体表面的粗糙度设置对应实际封装的哑光环氧树脂材质，不会因为表面过于光滑导致光线在胶体内部乱反射，影响出光角度的一致性，半球头部的曲率中心刚好落在发光芯片的安装位置，光线射出时的折射角度统一，能保证同批次LED的出光角度偏差控制在5度以内，满足指示灯、数码管等场景的配光要求。没有做多余的装饰性结构，所有的曲面、倒角、尺寸公差都对应实际生产的加工需求，每一处结构调整都对应解决过往量产中出现的具体问题，比如引脚根部的过渡圆弧解决了弯折引脚时胶体开裂的问题，扁方引脚解决了圆引脚容易转动导致的极性装反问题，凸缘结构解决了插装深度不一致导致的焊锡高度差问题，整个模型的结构完全服务于量产加工的落地需求，没有脱离生产实际的理想化设计。
